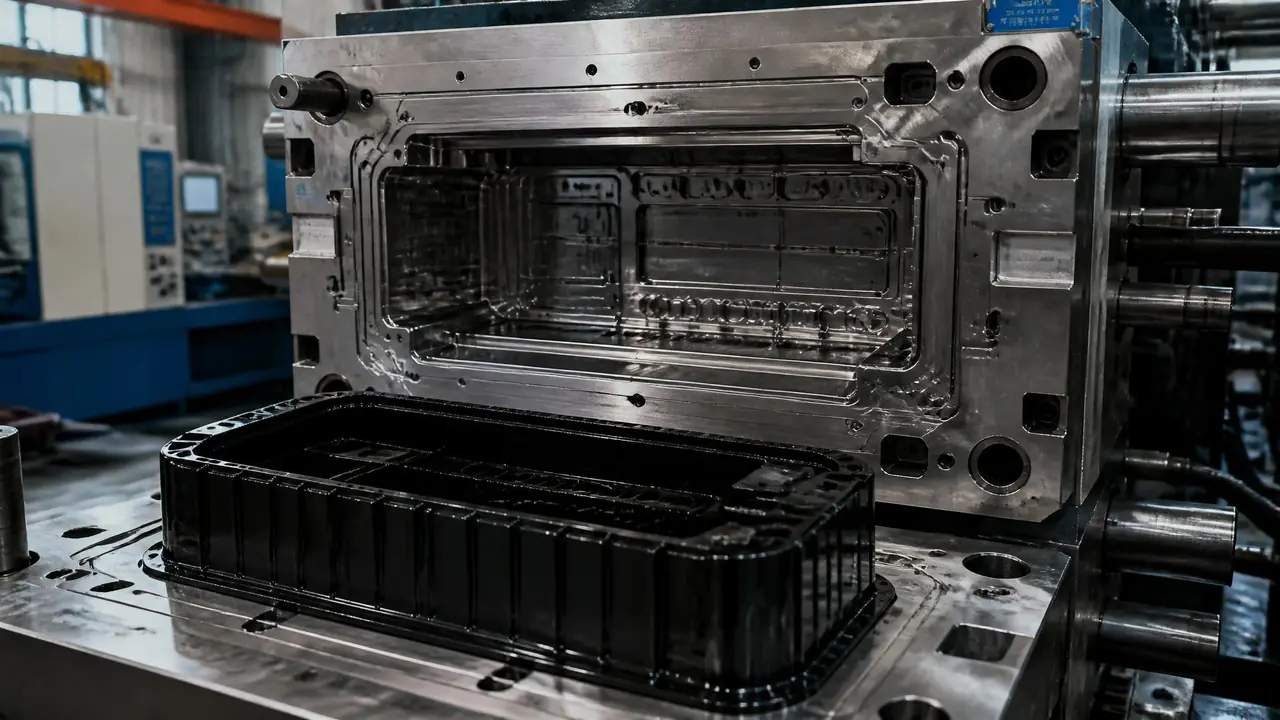

电池模具做什么部件？电池壳注塑的精度与安全

上礼拜一个做电动工具的老哥拎着一块电池包来找我，开口就问电池模具跟普通塑料模具到底差在哪，值不值得多花那份钱。我掂了掂他那块壳，直接告诉他：差在精度和安全，就差在那一层阻燃塑料替你挡住的那些事上。壳裂了、密封渗水了、极柱装反了，哪一样都不是退货那么简单。

别把这事想复杂。电池本身是电芯厂的事，模具厂包的是外面那一圈结构，可恰恰是这一圈结构，决定电芯装得稳不稳、水进得来进不来、短路了烧不烧。下面把我们做电池件这几年踩过的坑掰开讲。

电池模具做哪些部件？不只是外面那层壳

电池模具做的是电池包下壳体、上盖、电芯支架、端板压条和密封圈这类结构件，负责固定电芯、绝缘防护和密封防水，不打电池本身。每一件的活都不一样，琐碎程度也超出很多人想象。

电芯支架最琐碎。18650或21700排成几十个孔位，孔距公差要压在正负0.05毫米，孔大了电芯晃，小了装不进去，还得带正负极防呆缺口。我们给客户做过一套36颗21700的支架，孔位全靠慢走丝一条条割出来，装完电芯晃动量控制在半毫米以内。这种活拼的是机床和耐心，没有捷径。

外壳是另一套路数，要同时照顾防水、散热和跌落。两轮车电池盒普遍要求IP67，整机一米跌落不裂。壁厚一般2.0到2.5毫米，转角的R角必须放够，应力集中这种事，跌落测试台上立刻现形。上盖和下壳的贴合面要留密封槽，这套槽的位置和精度，就是下一篇要讲的重点。

精度难在哪：收缩率放错，密封槽整套报废

电池壳第一精度关是密封槽：料用阻燃PC/ABS，收缩率百分之零点五到零点七，模温八十到九十度最稳，槽宽槽深公差要压到正负0.03毫米。压缩量控制在百分之二十五到三十五之间，硅胶圈才压得实又不压死。

上个月一套两轮车电池盒的T1试模我就栽在收缩上。图纸按0.6%放缩，模温打到六十度试出来实物收缩0.75%，槽深浅了快两个丝，水压测试直接渗。把模温提到八十五度、冷却时间从18秒加到24秒，收缩降回0.62%，T2才过。模温怎么影响收缩、公差怎么一步步收，精密注塑模具公差控制那篇拆得很全，我当时的调整思路就是翻着它来的。

装配精度也得管。上下盖靠卡扣加螺丝，倒扣量和平面度差一点，产线上锁螺丝就打滑牙，工人拿电动批一怼，孔位滑丝，整只壳报废。卡扣的倒扣量、行程和装配基准这些东西，图纸阶段就要想清楚，注塑模具设计流程那篇从产品分析到出图的步骤写得很全，注塑模具设计怎么做可以照着自查一遍。卡扣看着不起眼，试模阶段最容易反复改，报价的时候就把两次改模的空间留出来。

大平面的翘曲也躲不开。电池盒下壳长的一米往上，中间还得开散热格栅，收缩不均就弓形变形，上盖压不严。我们的做法是冷却水路贴近大平面均匀排布，格栅筋厚做到主壁厚的一半以下，出模后配治具定型十二个小时再量尺寸。这些手段都不高级，就是费工时，便宜报价的厂往往就在这几处偷工。

安全红线：阻燃、防呆和防锈钢，一样都不能省

电池壳料必须是V0级阻燃料，正负极要做装不反的防呆结构，模具得用S136这类防锈钢，阻燃剂对普通模具钢有腐蚀，省钱省的就是日后的大麻烦。这三条是电池件和普通塑料件的分界线。

材料怎么选，看你的功率和预算。我把常见的三档整理成表，价位是我们问料商和手头项目估的大概区间，各地有浮动。

防呆是最后的机会。正负极端子孔做成不对称，装反了根本卡不进去；正负极裸露导电件之间的爬电距离，低压pack我们至少留6毫米。这些参数客户图纸都写死，模具的活是别把它做走样，做走样了就是安全事故，不是品质问题。

还有一条没人提前告诉你的：阻燃料伤模具。卤素阻燃剂高温分解释放酸性气体，模面发锈、排气槽积黑垢，保养周期比普通模短一半，我们这套电池盒模打了五万模次就下机清洗抛光一次。所以模面用什么钢，报价阶段就得问清楚。

回到开头那位老哥。我最后给他的答案是：电池模具贵，就贵在精度和安全两道门槛上，这个钱省不得。他听进去没贪最低报价，挑了家有防锈钢和试模机台的厂，先开单腔验结构。你手上要是也有电池件要开模，先问自己三件事：防水等级多少、用不用阻燃料、密封槽在图纸上标没标公差，这三件定了再谈价，顺序别反。

常见问题

电池壳模具一般用什么钢材？

模面用S136或2083这类不锈模具钢，模架718H就够。阻燃料有腐蚀性，普通P20打几万模次模面就起锈斑，做出来的壳密封面发毛，渗水风险跟着来。

一套电池盒模具大概多少钱？

单腔两万五到五万，带滑块斜顶和热流道的四到八万，具体看结构复杂度和钢料。我们问过的两轮车电池盒行情基本落在这个区间，储能大壳体要再往上走一截。

阻燃料打出来的壳有银纹怎么办？

八成是料没烘透。V0料吸水，80到90度烘够四个小时再上机，银纹基本都是水汽造成的。改工艺参数之前先查干燥，别白调。

密封槽渗水一定要改模吗？

看渗在哪。槽面有划伤，抛光一下就能解决；收缩率放错了，先量实物收缩再决定调工艺还是改模，别上来就烧焊，烧一次槽的硬度就掉一层。
