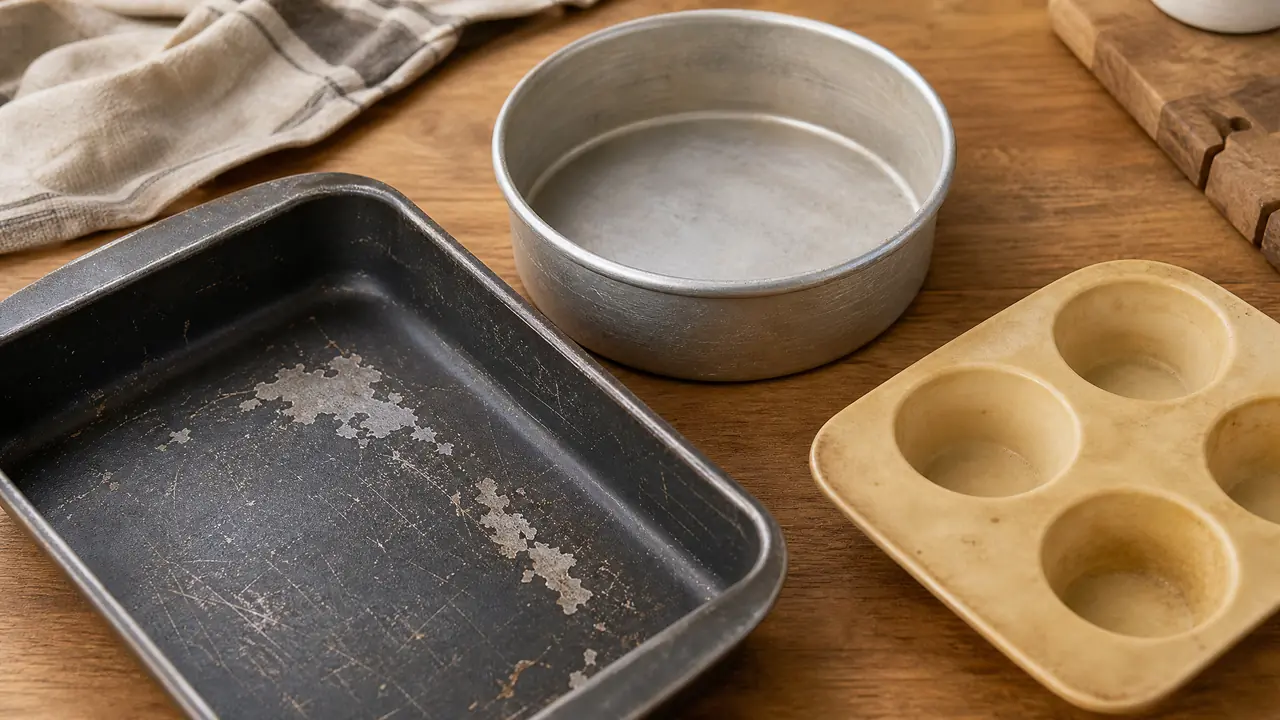

烘焙模具用了三年该换哪些？材质安全和寿命一次盘清
一句话版本：用了三年的烘焙模具，先查特氟龙涂层的划痕和起泡，露底材的直接退役；阳极铝模只要氧化膜没磨穿、没长期装酸性面糊，用五六年不成问题；硅胶模发黏变形的换。照着寿命清单把橱柜分拣一遍，不用整套重买。
上周末帮家里那位清橱柜，翻出三年前入坑时买的第一批烘焙模具，六个不粘马芬模有两个涂层已经掉了，她问我还能不能用。我当时就给了判断：掉涂层的扔，阳极圆模留着，硅胶的捏一把看回弹再定。烘焙模具这东西不是坏得快，是你不知道它什么时候算坏。
这三年我陪跑了一整轮。白天在模具厂跟钢材和涂层打交道，回家顺手把那套判断挪到厨房，涂层什么时候开始粘、铝模什么时候发暗、硅胶什么时候渗油，全都是亲眼看着过来的。这篇就按"用了三年该换哪些"的思路，把材质安全、寿命和收纳一次盘清，你照着分拣自己家那柜子就行。
特氟龙涂层磨到什么程度，这只模具就该退役？
涂层出现成片划痕、局部发白或起泡脱皮，说明已经露底材，这只模具就该换，别拿钢丝球硬扛，也别指望补漆续命。判断不用仪器，眼睛加一张纸巾就够了。
特氟龙学名叫PTFE，化学性质相当稳定，家用烤箱230度到顶，离涂层260度左右的耐受上限还有余量，正常烤戚风吐司不用担心它分解。真正的问题出在机械磨损：金属铲刮、叠放磕碰、钢丝球猛刷，都会把那层薄薄的涂层划开。露出底下的碳钢之后，两个麻烦一起来——面糊直接接触铁基材，烤出来发黑还带铁腥味；碳钢遇水生锈，锈迹蹭进下一炉糕点里。
我家那只28厘米不粘方盘就是这么废的。第二年用了一次金属刮刀，留下半尺长白痕，当时觉得没事，第三年中底部整片起泡，烤磅蛋糕粘掉一大块皮。后来学乖了：不粘盘只配硅胶铲和木铲，洗的时候海绵轻擦，寿命明显拉长。拿不准自家盘的状态，用之前对光看两眼——有成片反光不均的白斑是露底，摸到细小鼓包是涂层下起泡，中一条就换，别心疼那六七十块钱。
对了，插一句：涂层还没坏但开始粘模的，先别急着扔，多半是油脂残留糊住了，热水加中性洗剂泡半小时再擦干，手感能回来大半。这个坑我家踩过，急救细节这篇写得更全：蛋糕模具老是粘咋办？防粘的四个习惯和两个急救办法。
铝模的安全线在氧化膜，不在铝本身
阳极氧化铝模的铝被表面那层氧化膜封住了，正常使用是安全的；裸铝模要避开酸性配方和长时间湿放，这才是铝暴露争议该关注的重点。
网上一搜"铝模具不安全"，能吓退一半新手。老实讲，这事被传歪了。阳极氧化是把铝件泡进电解液通电，表面长出一层氧化铝膜，家用烘焙模具这层膜大概十几微米厚，硬度接近陶瓷，把铝和食物隔开。只要膜在，铝的析出量低到可以忽略。膜怕什么呢？怕强碱，别拿浓碱水煮；怕长时间熬煮酸性液体；怕钢丝球。
裸铝就另说了。市面上十几块钱的披萨盘、蛋挞模，不少是没做阳极处理的裸铝，摸着发乌、用几次发灰的大概率就是。拿它烤饼干、面包这类中性偏干的还行，我不建议长期用它装柠檬派、酸奶蛋糕这类酸性面糊连烤几个小时——酸对铝的侵蚀是实打实的，烤完表面会发花，出白点。我的站队很明确：预算紧宁可买碳钢镀铝的，也别囤一堆裸铝盘。
判断自家铝模的膜还健不健康，有个土办法：膜完好的阳极模手感偏涩，像摸细砂纸；磨穿的地方会变得光滑发亮，颜色跟周围不一样。整圈发亮说明膜已经薄了，这类模具降级用来烤吐司没问题，别再做酸性重的甜品。不同材质的导热和防粘差异，我之前实测对比过一轮，铝模在受热均匀性上其实是最能打的，这也是它至今没被淘汰的原因：蛋糕模具哪种材质好？碳钢阳极硅胶真实对比。
三年到了，换哪些留哪些，一张表分拣
按材质分拣最快：不粘碳钢看涂层，阳极铝看膜，硅胶看回弹和渗油，不锈钢和玻璃几乎永续，对号入座，三分钟清完一柜子。
| 材质 | 正常寿命 | 三年时的常见状态 | 处理建议 |
|---|---|---|---|
| 不粘碳钢 | 2-4年 | 涂层划痕、局部发白 | 露底材就换，30-80元一只 |
| 阳极氧化铝 | 5-8年 | 边角膜变薄、轻微发暗 | 降级烤中性配方，不用换 |
| 食品级硅胶 | 3-5年 | 发黏、回弹变慢、有油耗味 | 变形渗油的换，20-40元 |
| 304不锈钢 | 10年以上 | 烤色发黄但结构完好 | 留着，痛点只是导热慢 |
| 玻璃陶瓷 | 基本永续 | 完好，怕骤冷骤热 | 留着，别空烧别浇冷水 |
这张表是我家去年实际分拣的复盘。留下的：两个阳极9寸活底圆模，膜完好，当时用到第四年；一个不锈钢吐司盒，上色总偏浅但结构没毛病；一个玻璃烤盘。淘汰的：三只掉涂层的马芬模，一只已经发黏的6连硅胶模，还有那只裸铝披萨盘。补新的花了不到两百块，重点补了一只28厘米碳钢金盘，不带涂层、靠垫油纸用的，反而省心。
买新的怎么挑，我的原则就一条：天天用的买靠谱牌子，一年碰两次的买基础款。杂牌不粘盘我买过，三个月涂层就起泡，省下的钱全赔进去了。老牌怎么辨真假、和杂牌差在哪，文末延伸阅读那篇实测写得很细，下单前值得翻一眼。
收纳习惯，决定模具的下半辈子
模具寿命一半看怎么收：竖放不叠压、洗完彻底烘干、不粘盘之间垫纸，这三条做到位，换新周期能拉长一两年。
叠着摞是涂层盘的头号杀手。硬碰硬摞上三年，底层那只的涂层基本就花了。我家现在橱柜里立了一块分格架，圆模竖插，方盘平放但中间垫厨房纸，抽拿不蹭。硅胶模怕挤压变形和串味，单独装袋，别跟不锈钢工具混放。
更隐蔽的杀手是潮气。碳钢模洗完不烘干，一夜就能在边角冒锈点；硅胶模潮着收起来，半年后那股哈喇味怎么洗都压不住。我家现在的固定流程：洗完擦干，再搁进刚用完的烤箱借余温烘五分钟，腔温大概六七十度，凉透再收。就多这一步，家里那只阳极圆模用到第四年，边缘还没有一点锈斑。
那天橱柜清完，扔掉的模具装了满满一个购物袋，留下的码得整整齐齐。家里那位说了句挺到位的话：模具跟锅一样，不是买越多越好，是把留下的每一只都伺候好。你家那柜子如果也服役满三年了，这周末照着清单分拣一遍，该换的换，该降级的降级，一个下午的事。
常见问题
不粘模具涂层掉了一小块，补漆或者喷油能续命吗？
不能。食品级特氟龙家庭条件补不了，网上卖的所谓不粘自喷漆，耐温性和附着力都存疑，烤两次照样掉，还可能带进杂质。露底材的模具直接退役，是最省心的处理。
阳极氧化铝模具能进洗碗机吗？
不建议。洗碗机的强碱洗涤剂加上长时间高温高湿，会明显加速氧化膜损耗，还容易磕碰。手工温水洗、软布擦、烘干收纳这三步，对铝模最友好。
硅胶模具发黏了还能抢救吗？
轻度发黏可以试试沸水加小苏打煮十分钟，清水冲净后彻底晾干，有的能缓过来。要是煮完还黏手、掰动出现白痕，就是硅胶本体老化了，直接换，别跟食品安全较劲。
烘焙模具多久深度清洁一次合适？
每次用完正常清洗就够，不用频繁消毒。真想深度处理，一季度一次：碳钢和铝模热水加中性洗剂泡洗烘干，硅胶和玻璃可以水煮，或者进烤箱低温空烤十分钟，玻璃记得缓升温防炸裂。
