铸造模具是什么？砂型铸造和金属型铸造的模具对比

我第一次在铸造车间看到浇铸的时候，至今记忆犹新。山西太谷的一家铸铁厂——一个巨大的冲天炉前，工人们用特制的长勺从炉子里舀出橘红色的铁水（约1300°C），浇进一个压好的砂型里。铁水顺着浇口流入的一瞬间，砂型周围冒出强烈的火光和白烟。几分钟后冷却开箱——一个粗糙的铸铁井盖从砂子里扒了出来。那座看起来毫不起眼的砂型——本质上就是一套"一次性的模具"。浇完铁水拆掉，下次再用那个木模重新压制。

铸造是人类最早掌握的金属成型工艺——三千多年前商朝人做青铜鼎用的就是失蜡法（熔模铸造的鼻祖）。几千年来原理没有变：先做一个"模具"（铸型），把熔化的金属倒进铸型的空腔里，冷却后打开或打碎铸型取出成品。只不过现代铸造的模具种类比古代丰富得多——从砂型到金属型到陶瓷壳——每一种工艺对应一种模具类型。

Taoxiaopu今天把四种主流铸造工艺对模具的要求和各自特色梳理清楚。如果你是做铸造的——这篇帮你理清不同模具的技术选型逻辑。更现代的压铸工艺分析可以看压铸模具详解。

砂型铸造——最古老也是应用最广泛的铸造方式

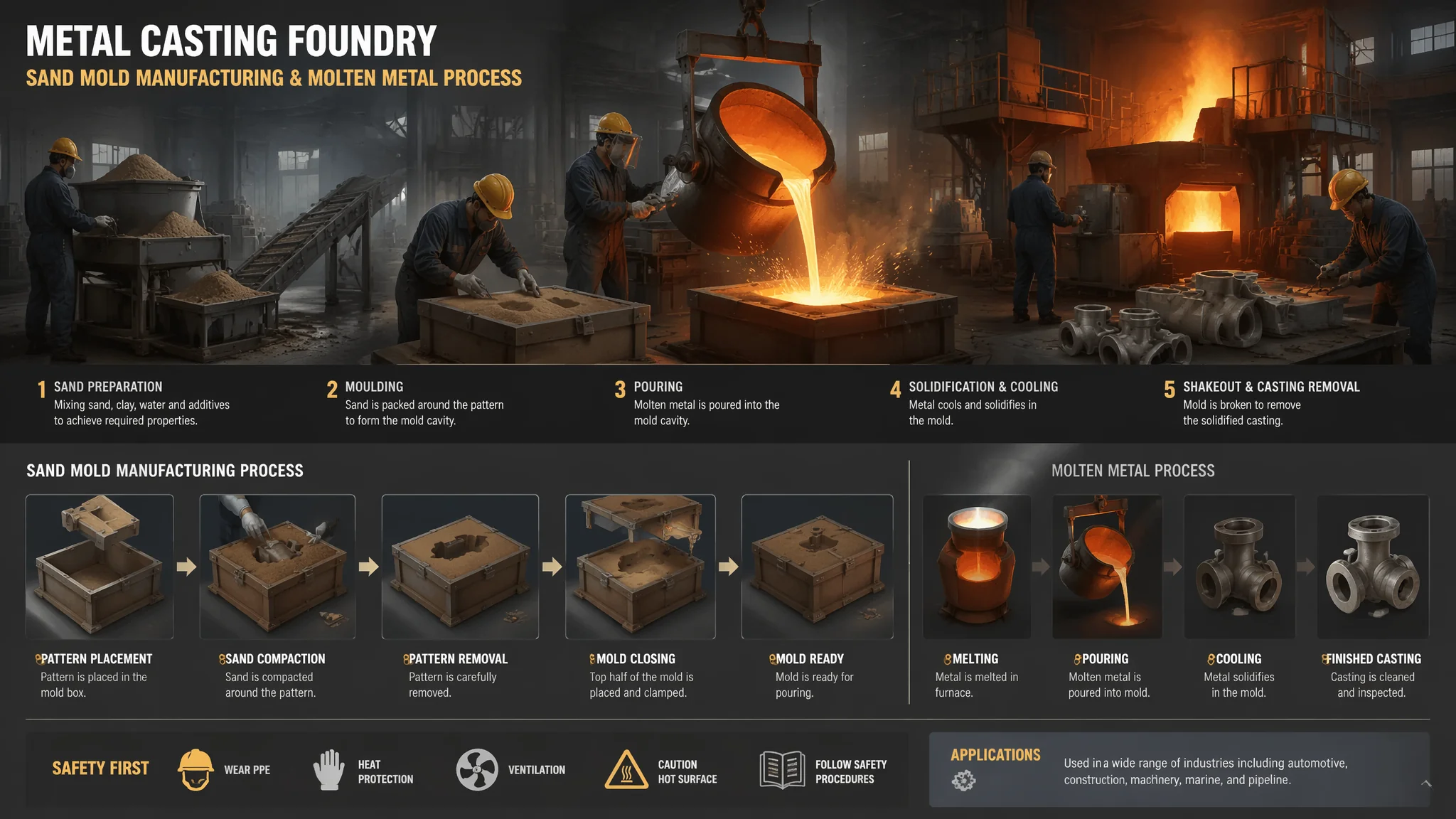

砂型铸造的核心是一套砂型——由型砂（石英砂+粘土/树脂粘结剂）压实在模具（木模或铝模）周围形成铸件外形的空腔。木模或铝模本身不是铸型——它是"模具的模具"——用来在上百个砂型中反复压出相同的型腔。浇铸后砂型被打破取出铸件——砂可回收再利用但砂型是一次性的。砂型铸造适合单件小批量——大到几十吨的船舶发动机机体、小到几公斤的机械零件都能做。模具用木材（松木、桦木）或铝合金——便宜但精度偏低（一般公差±1-3mm）。

砂型铸造模具的制作已经跟几百年前大不相同了。传统是用手工木模——木工师傅照着图纸把木头锯、刨、拼接成铸件的"反向形状"。现在批量稍大的砂型铸造——模具已经改用铝合金数控加工——用CNC把整块铝板铣出型板的形状和浇注系统，比手工木模精度高得多（±0.2-0.5mm）而且耐磨损。一套铝合金砂型模具可以用几千次压砂循环——大大降低了单件模具成本。

砂型铸造最大的局限是表面粗糙度——Ra值通常在12.5-50μm范围。铸出来的产品表面有砂粒的痕迹——需要后续机加工来达到精细表面。这也是为什么砂型铸造一般用于毛坯件——像发动机缸体的外表面后期还会上加工中心做精铣。更多铸造工艺的比较可以参考汽车压铸模具中关于压铸和铸造的对比。

金属型铸造——可以反复使用的金属模具

金属型铸造（也叫永久型铸造）不使用砂而是用金属（铸铁或铸钢）做模具——可以反复使用几百次到上万次。浇铸时金属液靠重力流入金属型腔——跟砂型铸造一样是重力浇注但模具不是一次性的。金属型铸造的优势：表面粗糙度优于砂型（Ra 6.3-12.5μm）、尺寸精度更高（±0.3-0.5mm）、冷却速度更快（金属模具导热比砂型快）得到的铸件晶粒更细强度更高。缺点是模具成本高——一套铸铁金属型可能要几万到几十万块——不适合小批量。

金属型铸造的模具结构比砂型铸造复杂得多。因为金属模具不像砂型那样可以"透气"——浇铸时金属液中的气体需要靠专门的排气槽排出。而且金属型模具需要预热（通常200-300℃）——不然冷模具接触高温金属液会产生热冲击导致模具开裂。还要有脱模斜度——金属型没有砂型的"退让性"——铸件收缩时如果模具不放斜度会把铸件卡在模具里取不出来。

金属型铸造在铝合金产品（如铝轮毂、铝缸盖）方面应用特别广泛——因为铝的浇铸温度比铸铁低（约700°C vs 1300°C）——模具热负荷低寿命长。一副铸铁金属型浇铝合金可以用几千到上万次——划算。但浇铸铁就不行了——铁水的1300°C高温加上铁水对铁模具的冲刷——模具寿命急剧下降可能只有几百次。

熔模铸造（失蜡法）——精度的天花板

熔模铸造的模具是一套用于注射蜡模的铝模或钢模——先做一个跟最终产品一模一样的蜡模、在蜡模表面沾浆挂砂反复多次形成陶瓷壳、加热把蜡熔出来、然后在陶瓷壳里浇铸金属液。这套工艺的核心优势是精度极高（±0.1-0.3mm）且能做任意复杂形状——涡轮叶片、医疗器械、珠宝首饰这种复杂度级别的零件只有失蜡法能做。但成本也最高——一个铸件的成本是砂型铸造的5-20倍。

熔模铸造的模具分两层：第一层是做蜡模的注射模具——通常是铝合金或者钢、精度要求高——因为蜡模的精度决定了最终铸件的精度。这层模具的结构类似于小型注塑模具——有分型面和脱模机构。第二层是陶瓷壳——它是"一次性"的铸型——浇完金属后要打碎取出铸件。所以熔模铸造的效率不高——一个蜡模做出来要裹层做壳熔蜡浇铸冷却打壳——整个流程下来少则两三天多则一周——完全不适用于大批量追求效率的场景。

但熔模铸造不可替代的地方在于它能做"内腔复杂到无法用模具直接成型"的零件。比如燃气轮机的空心涡轮叶片——叶片内部有蜿蜒曲折的冷却气路通道——这种结构除了3D打印就只有失蜡法能做。蜡模可以做得极度精细——然后陶瓷壳完美复制所有细节。这是熔模铸造在航空发动机和医疗植入物市场长盛不衰的根本原因。

消失模铸造——用泡沫代替蜡的现代铸造工艺

消失模铸造（EPS模具）是先把发泡聚苯乙烯（EPS泡沫）用一套铝质模具做成跟产品一模一样的泡沫模型——把泡沫模型埋在干砂里——浇铸时高温金属液把泡沫气化并取代泡沫所占的空间——金属冷却后得到铸件。优点是泡沫模具成型速度快（一台发泡机几分钟打一个泡沫模）、脱模容易（泡沫不粘模具）、不需要拔模斜度（泡沫可以做成负角结构）。缺点是泡沫气化会排放有机气体需要环保处理、铸件表面可能产生碳渣缺陷。

消失模铸造的模具——是做泡沫模型的铝质模具。这套模具由上下两个半型构成、有加热和冷却系统、将EPS预发泡珠粒灌入型腔后通蒸汽加热让珠粒膨胀融合成整体泡沫模型。一副消失模的模具可以出几十万件泡沫模型——对应的就是几十万件铸件。这个效率比砂型铸造高得多——但只适用于对表面质量要求降低一级的铸件（如汽车刹车盘、排气管、泵壳等）。

消失模铸造近年在中国发展很快——因为汽车零部件和工程机械零件对它的需求在增长。消失模相比砂型铸造省掉了制芯和合箱工序、自动化效率高、单件成本有竞争力。但消失模的泡沫气化在浇铸过程中如果控制不好——泡沫不完全气化会在铸件中留下碳缺陷——这是消失模最"致命"的技术难题。更多关于铸造工艺的技术文章可以参考美国铸造协会的行业资源。

常见问题

铸造模具和压铸模具有什么本质区别？

铸造和压铸的核心区别在于金属液进入模具的方式——铸造是重力浇注（金属液靠自重自然流入模具型腔），压铸是高压射入（用活塞以几百到上千巴的压力把金属液"射"进模具）。对模具的影响：压铸模具要承受高压——结构必须强固、要用热作模具钢、必须有复杂冷却系统——成本高但效率快（一个循环几十秒）。铸造模具不承压——结构简单得多——成本低但效率慢（一个循环几分钟到几十分钟）。更多压铸的技术可以看压铸模具详解。

砂型铸造的木模和铝模有什么区别？什么情况用哪种？

从使用角度说——木模便宜（一套可能几百到几千块）但精度低（±1-3mm）、寿命短（几十次到上百次压砂后模具表面起毛、尺寸变形）。铝模贵（一套几千到几万块——看尺寸和复杂程度）但精度高（±0.2-0.5mm）、寿命长（可用几千到上万次）。木模适合单件或极小批量——比如做一台机器只需要铸一个特殊的铸铁底座——用木模压砂型做一两个就够了。铝模适合有批量的——哪怕只做几百件但如果是长期重复订单——铝模的单件模具分摊成本其实比反复做新木模更低。还有一个因素——产品精度要求——尺寸公差±0.5mm以内的必须选铝模，木模达不到这个精度。

铸造模具表面要做涂层吗？为什么？

金属型铸造模具一定会做涂层——而且是非常关键的一道工序。模具型腔表面涂一层耐火涂料（氧化铝或锆英粉涂料）——作用有三个：保护模具不被高温金属液直接冲刷侵蚀（延长模具寿命）、调节铸件的冷却速度（涂层隔热让金属液冷却慢一些——减少铸件的激冷层和缩孔风险）、有助于脱模（涂层有润滑效果金属收缩后不粘模具）。涂层使用一段时间后会烧损剥落——需要定期重涂——这是金属型铸造日常维护的核心工作。砂型铸造不需要涂层——因为砂型直接一次性使用了。熔模铸造的陶瓷壳本身就是耐火材料层——也不需要额外涂层。

铸造模具设计要注意哪些关键点？

铸造模具设计跟注塑模具设计思路完全不同——思考的核心是金属收缩和凝固行为。金属液从浇入到凝固大约有1-2%的线收缩率（铸铁约1%、铸钢约2%、铝合金约1.2%）——模具的型腔尺寸必须比产品尺寸放大对应的收缩率。还需要设计冒口和浇注系统——冒口相当于一个"补缩池"——在铸件凝固收缩时提供额外的液态金属补充——防止缩孔。浇注系统（直浇道、横浇道、内浇口）引导金属液平稳流入型腔不产生湍流和卷气。另外分型面的位置要尽量让全部型腔在分型面以下——方便起模。这些原则在砂型铸造和金属型铸造中都是共通的——只是执行的精度等级不同。更多模具设计的基础可以看注塑模具设计流程——虽然工艺不同但在收缩补偿和分型面选择方面的逻辑相通。

铸造是制造业里最有"考古感"的工艺——几千年来的原理没变，但模具材料和技术手段不断升级。从商朝匠人用混合黏土做青铜模子到现代铸造厂用CNC加工铝合金型板——本质上都是在为金属液准备一个它可以"安身"的空腔。铸造模具不像注塑模具那样精密到微米级别，但它对热、对流体、对材料的理解要求在模具领域里是独一份的。

你如果是做机械零件的——了解一下铸造模具选型对你跟供应商的沟通会有很大帮助。一套铸件的成本到底贵在哪里——很多时候不是金属材料的钱，是模具和工艺路径选择决定的。觉得有用的话转发给做结构件和铸造件的同行——也欢迎关注Taoxiaopu获取更多模具行业的实战技术文章。有其他铸造工艺或者模具选型的问题——留言区交流。
