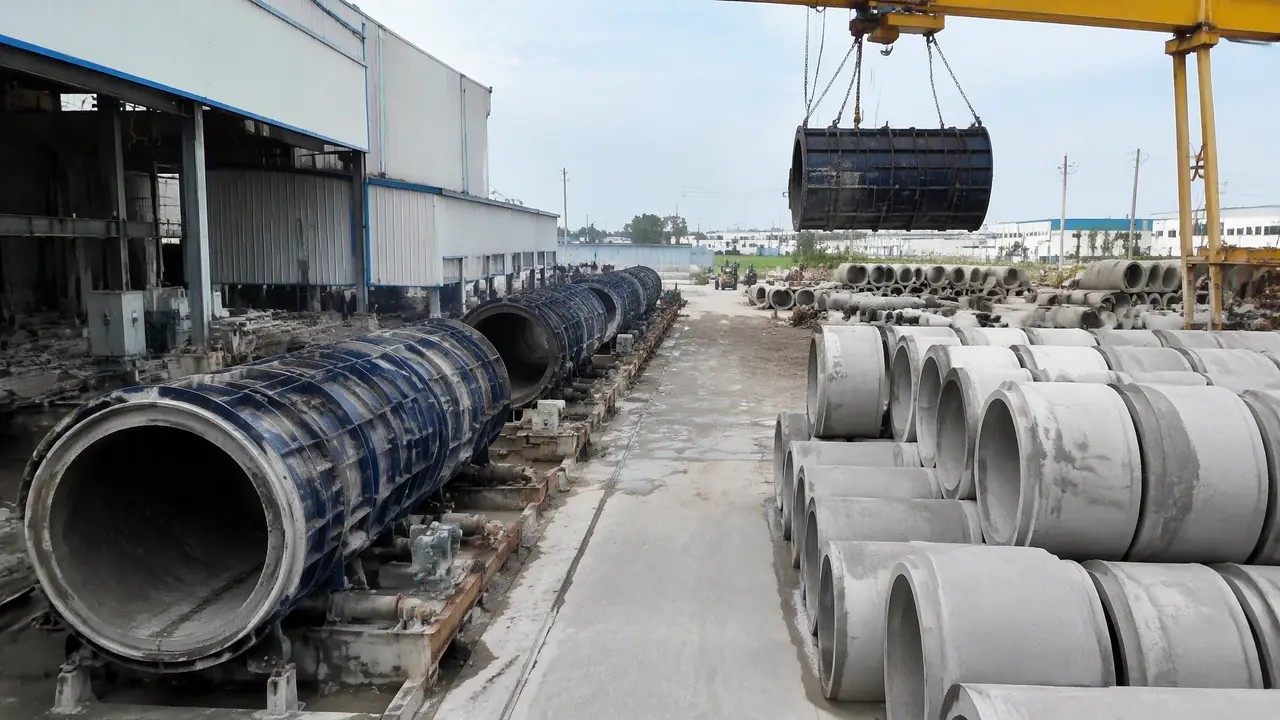

水泥涵管模具怎么用才不出废管？三种工艺差异与验模清单
先说结论：做水泥涵管，模具跟着工艺走，离心、悬辊、芯模振动三种模具结构完全不同，买错用错都出废管。管子废了先查模具再怪混凝土，跑合面、合缝螺栓、椭圆度这三处盯住，新模到货按清单验一遍，能省下大把返工钱。
上个月半夜两点在车间盯DN800的过路涵管，脱模钩一松，管顶塌了巴掌大一块，那晚出的十二根管全回炉，光料钱赔了六千多。拆开水泥涵管模具一查，毛病不在搅拌站，是管模跑合面上磨出的一道两毫米深的沟，布料的时候料全往沟那边跑，管顶那段就松了。修管模这六年我认一个死理：管子出了废品，先查模具再怪混凝土，十件废品里六七件的根子在模子上。
这篇不谈开厂创业那套，就讲车间里天天摸的东西：三种制管工艺的模具到底差在哪，一副模子最费的是哪几处，新模到货当天怎么验。全是拿卡尺和扳手量出来的经验，你看完回厂就能对着查。
离心、悬辊、芯模振动：三种工艺的模具差在哪
离心模是托轮支承的整体圆筒钢模，悬辊模靠跑合面搁在辊轴上辊压成型，芯模振动用立式内外双模，三种结构互不通用，换工艺就得整副换模。
同样做涵管，选哪种工艺，模具就长什么样。离心机是老工艺，模具卡在托轮上转，布料分慢速、中速、高速三级，高速段每分钟一千多转把浆甩上模壁，管子内壁光溜，就是容易分层。悬辊机这几年是主流，管模直接搁在辊轴上，料投进模腔靠辊压密实，DN800一根布料四分钟再加三分钟净辊压，出来的管芯敲着是发脆的实音。芯模振动是立式的，内外双模夹住混凝土，振动机一开三分钟出一根，落地就能立着吊走，大厂一条线一天的产量能顶小厂一个礼拜。
三种模具的结构和开销，我列个表你对照看：
| 项目 | 离心 | 悬辊 | 芯模振动 |
|---|---|---|---|
| 模具结构 | 整体圆筒钢模加托轮 | 外模加跑合面压辊轴 | 立式内外双模加振动器 |
| 单根成型 | 8到12分钟 | 5到8分钟 | 3到4分钟 |
| 常见口径 | DN300到DN1200 | DN300到DN2400 | DN600到DN2600 |
| 一套模价（DN800） | 1万到1.5万 | 1.5万到2.5万 | 按整条线算，不单卖 |
公路和农田水利的过路涵，口径多在DN500到DN1500之间，这个段位悬辊模用得最多。下单前先把管子的接口形式想清楚，平口模和承插口模是两副模，承口的插口模圈是单独一块，订单里写含糊了，到货就缺一块圈，等半个月是常事。
想把离心工艺吃透的，我之前写水泥管道模具那篇时，把转速排级和托轮磨损的判断捋过一遍，跟这篇正好接上，点水泥管道模具怎么选？离心、悬辊、芯模振动三种工艺的模具差异过去看。
悬辊管模最费的三处：跑合面、挡圈、合缝螺栓
跑合面磨沟、挡圈啃料变形、合缝螺栓丝扣跑浆，是悬辊管模的三大损耗点，每出五十根管就该停下来查一轮，别等整批管废了才想起来。
跑合面是管模搁在辊轴上的那一圈，天天压着转，磨到沟深两毫米就该上车床车一刀。车一刀内径就大一点，车过三轮要是内径超差三毫米，往后的路只有堆焊再车，一副DN800的模焊修一次三千块上下，是新模价的三分之一，账要提前算。
挡圈在管模两头，负责挡料定管口。混凝土料里的小石子最啃挡圈，圆度一旦差出四毫米，出来的管口就是椭圆的，两节管子对口的时候并对上，监理一眼卡你。这个坑我踩过，那年为赶一批涵管的工期硬压着没修，结果整批管口返工，替省下的四天全赔了进去还倒贴一笔。
合缝螺栓最不起眼，出事最多。DN800的管模一圈二十四条M20，必须对角拧、拧两遍，第一遍带紧，第二遍按对角顺序补劲。有回我图快只拧了一遍，合缝跑浆，出的管子十二根全是蜂窝麻面。打那以后车间定了死规矩：螺栓拧完，班长拿粉笔在每条螺栓头画一道，画满一圈才许开机。别嫌土，好使。
存放也有讲究。模具要平放垫三点，只垫两点的话，模身自重几个月就能把桶身压弯，弯了的模子怎么修都跑不圆。场地再紧张，宁可少存一副也别摞着压。
新管模到货当天验什么？
当天必验四样：卡尺量板厚够不够单子上的数，看焊缝有没有咬边夹渣，量内径椭圆度，点一遍螺栓数量和丝扣，全过了再签收。
板厚是最容易做手脚的地方。单子上写DN800悬辊模用10毫米的Q235B，到货拿卡尺在挡圈和模身各量三点，量出8.5毫米以下的直接拒收，薄一毫米，多用一年就见分晓。焊缝重点看跑合面两侧和挡圈根部，有咬边夹渣的焊缝，在辊压的冲击下撑不了几个月就开。
椭圆度这样量：模口两个互相垂直的方向各卡一次内径，差两个毫米以内能用，差四个毫米以上直接退。随模的图纸和材质单也别漏点，往后车修都得照着图纸来，少一张纸，修模的师傅就得现猜。
纸面东西过了，空转试试机。模具上机空转十分钟，听托轮有没有异响，看跑合面接触是不是整圈均匀，这十来分钟能替你挡掉运输变形的大坑。验收标准最好在合同里写死，写清楚量哪几项、超差多少算退，白纸黑字，扯皮才有依据。
那批塌顶的管子回炉之后，我把车间六套悬辊模排了个保养表：跑合面两周车检一次，螺栓出五十根查一轮，挡圈圆度一个月量一回。到今天小半年，再没废过整批。模具不会突然坏，只被人慢慢用坏，你手里那副模子坏在哪一环，多半心里其实有数，缺的只是停下来看一眼的那十分钟。
常见问题
一套水泥涵管模具能用几年？
保养跟得上的悬辊钢模用五到八年很常见，跑合面车修两三轮之后内径渐渐走大，修到超差就得焊补或者干脆报废。离心模结构简单受力轻，寿命反而更长，二手市场上一套九成新的DN1000离心模能卖到七千多，老模子也是钱。
小作坊起步，离心机和悬辊机怎么选？
产量不匀、口径杂、先试水的，上离心，二手设备两三万能开起来，管子内壁光卖相好。手里攥着稳定的市政或者水利单子的，直接上悬辊，密实度好，验收一次过。我的偏向很明确：能上悬辊就别回头，回头是要交学费的。
管模内径用大了还能救回来吗？
超差三毫米以内，车削修跑合面能救两三轮。再大就得堆焊补面重新车，费用三千上下。要是模身已经弯出椭圆，修的钱够买半套新模，直接换更划算。
冬天负温做涵管，模具要注意什么？
掺防冻剂只是头一步。合缝面结了冰碴必须清干净再合模，带冰合模，蒸汽一升温就跑浆。进养护坑之前，模具和管子先在车间缓两个小时，骤热容易把焊缝拉出裂纹，这种裂纹往往开春才发现，查都查不到根上。
