定制模具制作全流程揭秘：从一张草图到量产交货要走完9个步骤

上个月有个创业的小伙子加我微信，说他想做一款创意家居产品，3D打印了两个手板觉得效果不错，想开模具批量生产，问我"开一套模具要多少钱、多长时间"。我问他有没有产品图纸，他发来几张手绘草图和几个从淘宝找来的类似产品照片。我说这样没办法报价，至少得先有三维建模的STEP文件。他说三维建模是什么？我意识到，对于第一次接触模具制作的人来说，整个流程像黑箱一样。回想我自己刚入行的时候，师傅叫我拿"电极图"去车间，我拿着图在车间站了十分钟没找着"电极"在哪儿。十年过去了，我决定把定制模具制作从头到尾的活动都写下来，给那些第一次要开模的创业者、产品经理、采购新手一份看得懂的流程地图。

第一步到第三步：需求沟通、图纸评审和模具报价

模具制作的起点不是画图，而是先搞清楚三个问题：你要用这套模具生产什么、预计年产量多大、产品的核心功能尺寸是哪几个。

大部分首次开模的人不知道应该提供什么信息给模具厂。标准的做法是提供：产品三维图（STEP或IGS格式）、预期年产量（决定模穴数和模具材料等级）、产品材质（决定模具钢选择和收缩率）、产品表面要求（光面、皮纹还是喷砂）、以及预算和交期期望。从这些信息出发，模具厂才能给出靠谱的模具设计方案和报价。需求沟通阶段我一般会花一整天和客户深聊，问他的产品卖给谁、在什么环境使用、有没有认证要求。前年一个做宠物用品的客户，初始需求是"做一个狗碗的模具"，聊深了才知道他的狗碗是要放进洗碗机清洗的，耐温要120度。这就意味着模具钢材必须选耐高温不变形的，产品材质得用PP加玻纤而不是普通的纯PP。如果不聊这层，按普通狗碗设计，产品一进洗碗机就变形了。

图纸评审阶段最容易出现的问题是产品设计本身不具备可制造性。比如壁厚太薄或者不均匀、有无法脱模的倒扣、尖角太多导致模具容易崩口。好的模具厂在这个阶段会出一个DFM（面向制造的设计）报告，逐项指出产品设计中的问题并给出修改建议。这一步非常关键，很多新手会嫌慢，但这是定制模具制作过程中性价比最高的环节——图纸上改一笔只要几分钟，开了模具再改可能要多花几周和几千块。关于产品设计的可制造性原则，Protolabs的注塑设计指南是一份很好的参照文档。

第四步到第六步：材料采购、粗加工和精加工

模具钢材从下单到到货通常需要7到15天，这是模具制作周期中不可压缩的瓶颈，所以设计阶段一旦确认就必须第一时间下单备料。

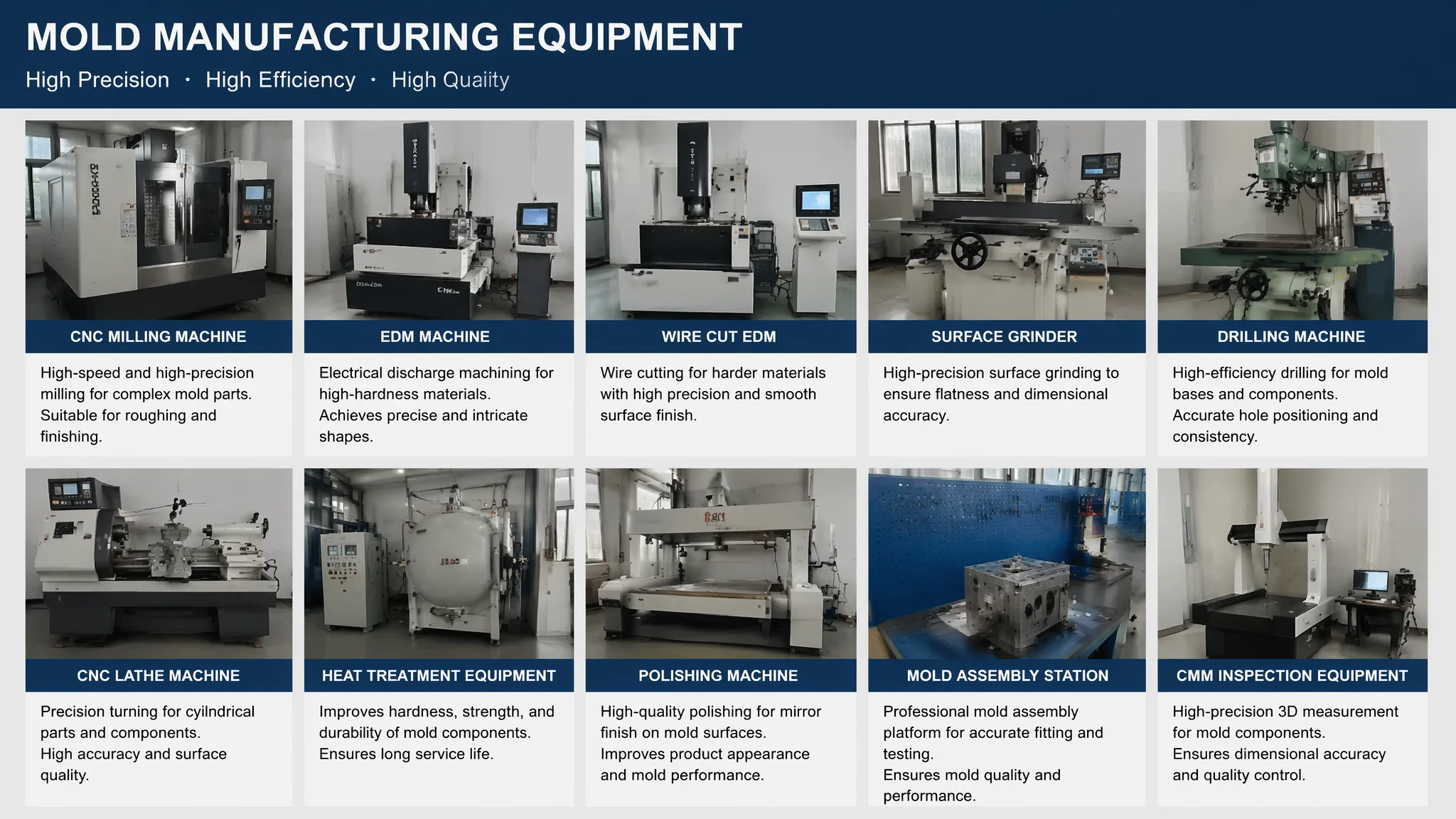

材料采购不只是买块钢这么简单。精密模具用的钢材一般从瑞典（ASSAB）、德国（Buderus）、日本（大同、日立）等地进口，代理商备货周期7到15天。如果指定了特殊牌号或者特大规格，等20天也是常事。钢材到厂后还要做一次理化检验，确认牌号和硬度符合要求才能上机加工。粗加工阶段主要是通过CNC铣削、车削把模具外形和型腔的大轮廓做出来，留0.5到1mm的余量给精加工。这个阶段不会出大问题，关键是把加工基准面和定位面做准。精加工阶段是整个流程的技术密度最高的环节。高速铣削做型腔精加工、慢走丝切精密镶件和顶针孔、电火花打深腔和清角——不同特征用不同工艺组合，排工艺的人相当于在做一个高难度的拼图。

加工中的难点常出现在深筋位置和尖角清根。塑胶产品上那些看着不起眼的细长加强筋，在模具上就是又深又窄的槽，铣刀伸进去很容易颤刀断刀。经验不足的编程师傅可能不敢一次做到位，分几次分层铣，效率低还容易留接刀痕。我们Taoxiaopu的模具制造团队有一种做法是在这个位置改用石墨电极电火花加工，虽然单价提高了但质量可控。精加工阶段的另一个重点是成型面的抛光——粗抛到细抛再到镜面抛（如果需要的话），由粗到细换至少三种抛光膏和对应材质的羊毛轮或钻石膏。一把好抛光的型腔打出来的产品自带光泽，省掉了后工序的表面处理。

第七步到第九步：装配、试模和验收移交

模具装配不是简单的螺丝拧紧，需要检测合模间隙、顶出动作、水路密封和热流道电阻每一项，全部合格才算装配完成。

装配是连接加工和试模的关键桥梁。合模间隙用蓝丹检查，型腔和型芯的配合面接触率要达到85%以上。顶出系统要手动推动畅顺，不能有任何卡顿。水路密封测试用0.8MPa气压或水压持续15分钟，压降不超过0.05MPa才算通过。热流道系统的每组加热圈电阻要逐个测量并记录，绝缘电阻不低于2兆欧。这些装配记录要归档，作为模具出厂资料的一部分交付客户。

试模是模具人和模具第一次"对话"。T0试模（第一次试模）的目标不是打出完美产品，而是看到问题。常见的T0问题有：产品尺寸偏大或偏小（调整收缩率）、缩水（调整保压参数或进浇口尺寸）、困气（加排气槽）、粘模（调整脱模斜度或增加顶出面积）。每解决一个问题就在试模报告上记一笔，然后修模。正常一套中等复杂的模具经过T0、T1到T2三次试模基本能达到量产状态。复杂模具可能要走T4甚至T5。试模阶段也是客户和模具厂关系最微妙的时候——出了问题双方都紧张。我的做法是把每次试模结果透明汇报，好就是好，不好就是不好，不遮不掩。客户慢慢会发现，实事求是的模具厂最终交付质量反而最好。试模合格后进行最终验收：尺寸全检报告、试模样品封样、模具说明书和保养手册一起交付。关于验收后的日常保养，可以参考模具维护保养的操作规范。

影响定制模具成本和周期的关键变量

模具成本和周期受四个关键变量的影响最大：模穴数、产品复杂度、模具钢等级和表面要求，其中模穴数每翻一倍模具成本约增加60%到80%。

模穴数（cavity number）是最直接的成本放大器。单穴模具（1 cavity）假设4万元，做同样产品的双穴模具（2 cavities）大约6.5到7.5万，不是简单的乘以2，因为模架和一些共用结构件可以复用。但到了8穴以上，复杂性指数增长，热流道系统的成本会跃升。产品复杂度则由三个维度共同衡量：外形面数量（分型复杂度）、倒扣和抽芯数量（滑块斜顶数量）、精度要求（公差等级）。一个简单的平板外壳可能就6到8个外形面零滑块，一套20万够。同样大小的汽车格栅，外形面可能有40到50个，滑块7到8个，价格轻松破百万。钢材等级直接影响模具的使用寿命——以注塑模具厂普遍用的P20钢为基准（约20到30万模次寿命），H13钢寿命能到50万模次以上但价格贵50%，S136不锈钢防腐蚀做医疗或者透明件，价格是P20的3倍。

表面要求方面，火花纹（EDM纹）最便宜，皮纹（咬花）中等，镜面抛光最贵——因为镜面抛光完全靠人工，一个型腔的镜面抛光可能就要花掉一个师傅两周时间。对于创业公司，我常建议第一套模具不追求镜面，做哑光皮纹更现实，等产品被市场验证后再投第二套高光模具。这些成本和周期的取舍在模具基础板块有更多案例可参考。

常见问题

定制模具最少起订量是多少？

模具本身没有起订量概念，做一套和做十套模具价格就是套数乘以单价。但有些模具厂会有最低合作金额，一般在1到2万以上。单品需求量极小的产品不建议投模具，可以考虑CNC加工、3D打印或者真空复模等小批量工艺。

开模具之前一定要有三维图纸吗？

不一定非要三维图，如果你有精确的二维工程图，模具厂也可以据此建模。但三维图能让DFM和模流分析更高效，也能减少沟通误解。建议至少提供三维STP档加标注关键尺寸的二维PDF。

模具做好了但产品改款怎么办？

小幅修改（加个柱位、改个槽深）可以通过烧焊和重新加工来实现，费用几千块到一两万不等。如果是整体造型大改，原模具基本只能报废重做。所以模具启动之前一定要冻结产品设计，任何变更都会产生成本。

试模合格之后模具还有哪些后续费用？

日常使用中有磨损件更换（顶针、弹簧、密封圈），每次几百到几千块不等。长期使用后可能需要大修（重新合模、换镶件），费用约模具原值的10%到20%。虽然Taoxiaopu提供2年模具本体质保，但常规磨损件更换属于自费项目。

从一张草图到一套量产模具，整个流程走下来一般45天左右。这45天里你可能会经历修改、等待、试模失败的焦虑，但当看到自己设计的产品从模具里一个个蹦出来的那一刻，前面所有的等待都值了。如果你有产品想落地但不知道从哪开始，来Taoxiaopu找我们聊，从DFM到量产交付全程有人跟进。觉得这篇文章帮到你或者你身边正准备开模的朋友，请转发给他们，让更多人少走弯路少花冤枉钱。
