医疗模具精度要求有多高？一个0.01mm误差引发的质量事故

2020年疫情期间，我接到了第一个医疗模具的订单——一批核酸检测试剂盒的壳体模具。客户发来的图纸上标注的精度要求是±0.01mm，我当时觉得问题不大，因为平时做3C电子产品的模具精度也就这个水平。结果到了试模阶段，发现试剂盒上下盖的卡扣配合位置差了0.02mm，肉眼完全看不出来，但就是扣不紧、密封测试通不过。返修了两次才把那0.02mm追回来。后来才知道，医疗器械的配合精度直接关系到产品密封性和生物安全防护，0.01mm的偏差可能意味着检测结果受污染，整批试剂盒报废。从那以后我对待医疗模具的态度彻底变了：每一个尺寸都当关键尺寸来管控，每一道工序都留检测记录。

医疗模具的精度标准到底有多苛刻

医疗注塑模具的型腔精度通常要求达到IT6级，对应尺寸公差±0.005mm到±0.01mm，相当于一根头发丝直径的十分之一。

普通民用产品的模具精度在IT9到IT11级就够了，比如一个塑料路沿石模具的尺寸公差±0.5mm就能满足国标要求。但医疗模具面对的是ISO 13485医疗器械质量管理体系，这个体系对每一个接触人体的塑料件都有严格的尺寸链分析。举个例子，一个3ml的医用注射器，针筒内径公差如果超了0.01mm，橡胶活塞的滑动阻力就不对了，护士推注时要么推不动要么一推到底，临床使用体验极差。我见过最苛刻的是一款植入式血糖传感器壳体，模具型腔精度要求±0.003mm，刀具磨损到0.002mm就必须换，一把进口刀七八百块，一天能用掉三四把。对于想深入了解模具精度控制的读者，建议看看模具结构设计里关于精密定位系统的章节。

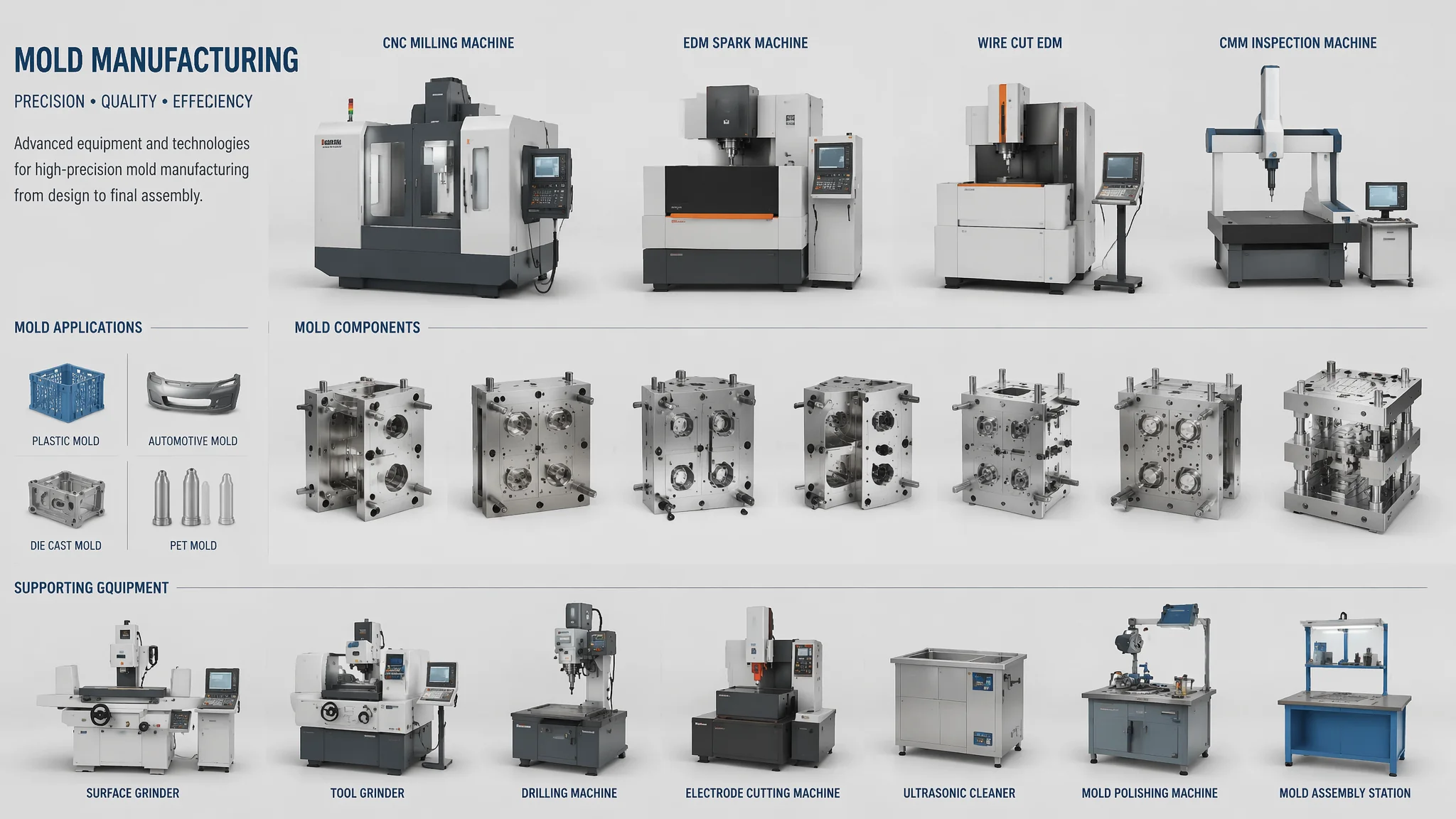

高精度要靠两方面保证：设备和工艺。加工设备方面，医疗模具的核心镶件至少需要瑞士或者德国品牌的五轴高速加工中心，主轴转速40000转以上，加工完还要经过光学磨床精修。检测设备至少需要一台精度0.001mm的三坐标测量仪，关键尺寸必须全检而非抽检。我们Taoxiaopu的模具制造车间现在配备了蔡司三坐标和基恩士激光测微仪，医疗类模具的检测报告直接对客户开放，每穴每个尺寸都有数据可查。

洁净室不是可有可无的选项

医疗模具的生产和试模必须在ISO 7级（万级）以上洁净环境中进行，空气中每立方米的0.5微米以上颗粒不得超过352000个。

洁净室的要求听起来很抽象，讲个实际场景你就明白了：一条普通的注塑车间，空气中飘浮的灰尘、纤维、油雾颗粒多得超乎想象。如果用普通车间做出来的模具去打医疗产品，产品表面不可避免地会有黑点、异物，而这些黑点在临床上就是潜在的安全隐患。医疗模具从加工完成开始，就要用无尘膜包好，清洗要用超声波加去离子水，装配调试要在洁净棚里戴手套操作。很多小模具厂接不了医疗模具的订单，不是因为技术不行，而是因为根本没有洁净室。搭建一个ISO 7级洁净室，恒温恒湿加正压送风系统，投资至少三四十万起步。关于洁净室的等级标准，可以参考ISO 14644-1洁净室标准，国内医疗器械GMP对注塑模具生产环境也有对应的洁净度要求。

另外洁净室里的模具钢也有讲究。普通模具钢含硫含磷量稍高，长期在高洁净环境中可能微量析出，所以医疗模具的型腔钢材通常选用S136或2316这类高纯净度不锈钢，耐腐蚀且不释放金属离子。价格是普通模具钢的3到5倍，但为了过生物相容性测试，这笔钱省不了。

材料认证和生物相容性

每一批医疗模具使用的钢材、塑料和辅料都必须有完整的溯源文件和批次检验报告，任何环节的材料变更都需要重新做验证。

医疗产品的材料变更属于"重大变更"，需要通知客户甚至监管机构。这意味着医疗模具从第一套试模到量产，用的钢材牌号、塑料牌号、热流道品牌都不能随便换。我记得有次一个输液器接头的订单，客户指定的PP料因为供应商断货，车间主任图方便换了一个"等效替代"的牌号，结果打出来的产品在做细胞毒性测试时不合格，整批货被扣在海关，损失超过20万。从那以后我们规定：医疗类模具相关的所有材料变更，必须经过客户书面确认和第三方实验室重新检测。关于医用塑料的认证路径，FDA 510(k)提交指南里有清晰的说明，不同风险等级的产品认证要求差异很大。

模具本身的生物相容性虽然不直接受考核，但模具表面如果有镀层脱落、油污残留，会间接污染产品。所以医疗模具的型腔表面原则上不做电镀或者化学涂层处理——宁可降低模具寿命，也不能引入额外的污染源。这个取舍和普通工业模具有本质不同。我们用到模具钢材上的防锈油都是经过FDA认证的食品级防锈油，比工业防锈油贵了不止一倍，但对医疗客户来说这是基本信任。

模具验证流程远复杂于普通模具

一套医疗模具从T0试模到量产批准，通常需要经历OQ（运行确认）和PQ（性能确认）两个阶段，整个周期比普通模具长2到3个月。

普通模具试模合格了就进入量产，医疗模具则必须走验证流程。OQ阶段验证的是"模具能不能稳定打出合格产品"，比如连续300模的CPK值要达到1.33以上。PQ阶段验证的是"在这个模具上生产出的产品是否满足临床使用需求"，包括功能性测试、老化测试、运输模拟测试等等。整套验证下来，文件堆起来厚厚一摞。我翻过一套吻合器模具的验证报告，从原材料进厂到最终放行，总共涉及147个检测控制点。做医疗模具，除了会开模，还得懂质量体系和法规合规，不然客户一问你IQ/OQ/PQ是什么意思就卡住了。这个话题在模具设计板块有更详细的流程拆解，特别是对于需要FDA或CE认证的出口类医疗产品。

另外值得一提的是模具的防错设计。医疗产品很多是一次性使用的，量大且要求零缺陷，模具上必须通过机械防呆结构保证每一个模次的产品都被完整取出，取出不完整的模具自动锁死报警。这种复杂的电气联动设计，在普通民品模具上很少见。

常见问题

医疗模具和普通注塑模具的最大区别是什么？

最大区别在于精度等级、洁净度要求、材料可追溯性和验证流程。医疗模具的核心精度高出一个数量级，生产环境需要洁净室，每一批材料必须可追溯，且需要按医疗器械质量管理体系走完完整的验证和确认流程。

开一套医疗模具大概多少钱？

取决于产品复杂度，简单的一次性医用耗材模具（如药瓶盖）约5到10万，中等复杂的（如注射器）约15到30万，高复杂的（如多腔输液接头或植入器械配件）可能超过50万。洁净室和验证费用另算，通常占总报价的20%到30%。

医疗模具的交付周期一般是多久？

从图纸确认到T0试模，一般需要30到50天，加上OQ/PQ验证和文件交付，总周期通常在60到90天。急诊项目可以压缩设计时间，但验证流程不能省，这是合规底线。

哪些医疗产品适合用注塑模具生产？

凡是批量大、形状一致的一次性塑料医疗耗材都适合，比如注射器、采血管、留置针组件、检验试剂盒、培养皿、手术手柄外壳等。金属器械和植入级产品则需要不同的制造工艺。

做医疗模具这四年，我最深的感触是：它和做普通模具完全不是同一个行业。精度、洁净、验证、追溯，每一项都不能有"差不多"的心态。如果你手头有医疗器械注塑件的需求，或者想了解从图纸到量产的全流程，欢迎找Taoxiaopu聊聊，我们完整的ISO 13485体系和洁净室生产线应该能帮你省不少力气。觉得文章有用的话，请转给你认识的医疗耗材同行，多一个人知道这些规则就少一个人踩坑。
