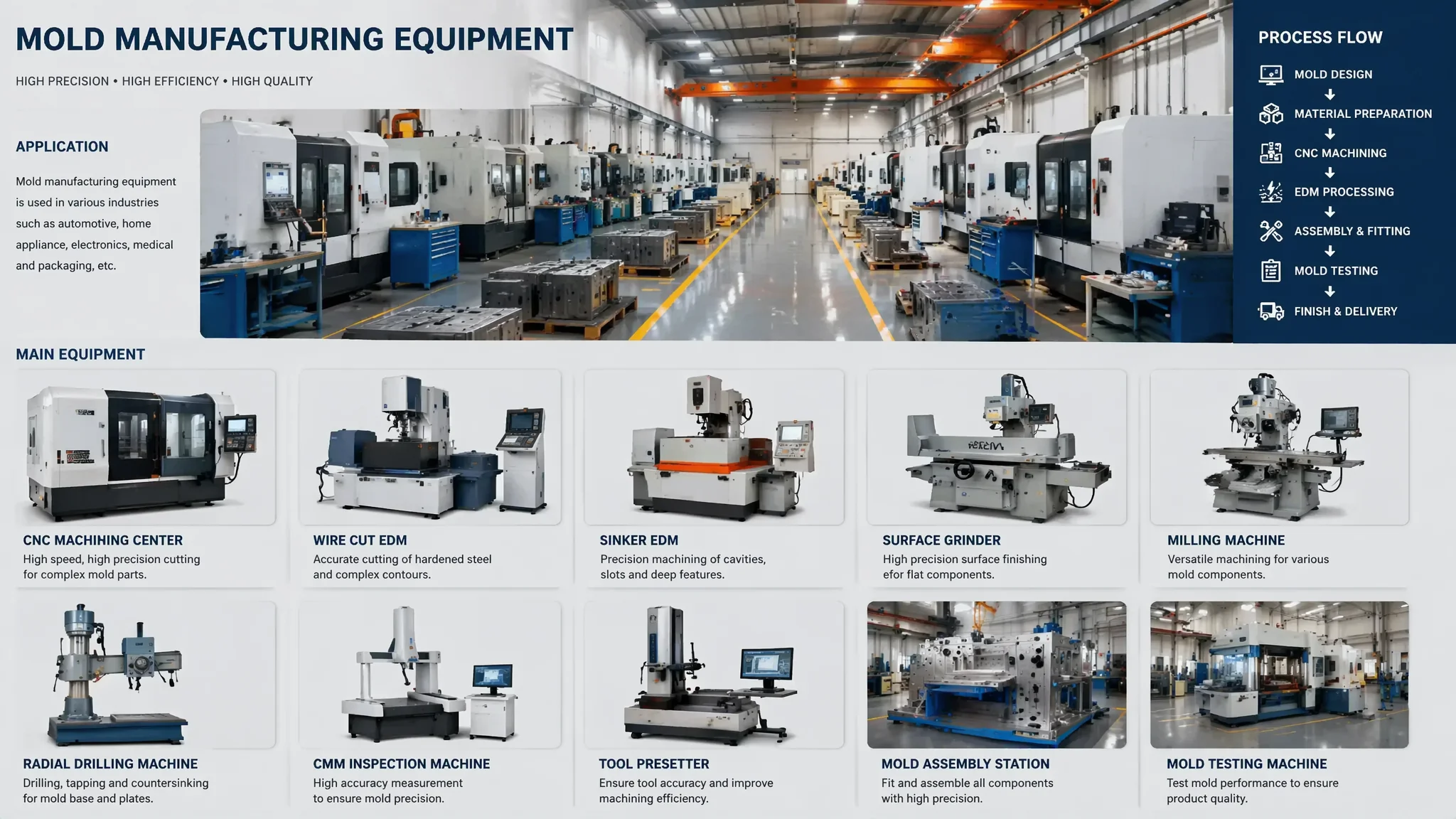

模具工艺流程全解析：从图纸到成品的15天里到底发生了什么

2021年我决定自己搞明白模具工艺到底是怎么回事。之前做采购的时候被坑怕了，每次模具出问题，厂家给的理由五花八门：材料批次问题、温控系统异常、模具师傅请假了……我当时就想，与其被人蒙，不如自己去跟完整流程。后来通过朋友介绍，我在东莞一家中型模具厂蹲了整整半个月，从图纸下达到模具出厂，一道工序不落地跟了下来。每天早上7点半到车间，晚上经常跟到10点多。这15天让我彻底理解了模具工艺每个环节的门道，也看清楚了哪些环节是最容易被偷工减料的。回来之后我跟老板建议把采购标准从"看成品"改为"审工艺"，后来退货率从之前的17%降到了不到3%。这篇文章我把那15天学到的全部整理出来，从最基础的工艺步骤讲起，不管你是做采购还是想入行，看完都能对模具工艺有个实操层面的理解。

完整的模具工艺包含哪些环节？

一套完整的注塑模具工艺包含以下核心工序：图纸审核与DFM分析、备料与热处理、CNC粗加工、精加工与电火花、线切割、钳工装配与配模、试模与修模、表面处理、成品检验。其中CNC精加工和钳工配模是两个最容易出质量事故的环节。

我跟着的那家模具厂是做注塑模具的，接的是一套家电外壳模具，模具尺寸不大但结构复杂。第一天上午，工程部经理拿着客户发来的3D图做DFM分析，花了将近4个小时。他在电脑上一个特征一个特征地过，找出3处可能困气的位置，2处壁厚不足的地方，还建议客户把其中一个倒扣结构改成滑块。我当时觉得4小时看一张图太夸张了，后来才知道这个环节省不得。很多小厂DFM直接跳过或者走形式，导致后面试模的时候才发现问题，返工成本比DFM高出十几倍。DFM过了之后是备料，采购部根据BOM表订钢材。钢料到了先做热处理，硬度要达到HRC48到52之间，这道工序用了大概36小时，包括加热、保温、回火和自然冷却。接下来是CNC粗加工，把模仁的大体形状铣出来，留0.3毫米的精加工余量，这台牧野CNC机器连续跑了将近7个小时。精加工用到的是高速机和石墨电极电火花，把那些CNC铣不到的棱角和深腔加工出来，电火花工序整整做了11个小时。线切割用来加工顶针孔和镶件配合面，精度要求0.005毫米以内，比头发丝还细。钳工装配是整个工艺流程里最考验人的环节，一个干了13年的钳工师傅带着一个徒弟，把加工好的所有部件组合在一起，修配分型面、调整顶出系统、检查冷却水路。这道工序花了整整两天，过程中不断用红丹检查配合面的接触率，要求达到80%以上。全部装好之后上注塑机试模，第一次试模出来的产品有轻微缩水，又回钳工台修了将近3个小时的浇口，第二次试模才通过。表面处理做了镜面抛光，最后是三次元检测全部关键尺寸。从下料到出厂正好15天。如果你感兴趣的是具体某类模具的工艺差异，复合模具的工艺流程会多一道复合材料热压成型工序。Taoxiaopu 团队在模具寿命的分析中也提到，工艺水平直接决定了模具能用多久。

不同模具工艺的核心区别在哪里？

注塑模具工艺的核心在流道和温控系统设计，冲压模具工艺的重心在间隙控制和导向精度，压铸模具最大的挑战在于热疲劳和冲蚀防护。三种工艺的设备和人员要求完全不同，不能混用师傅。

我在东莞跟完注塑模具工艺后，又去了一家做冲压模具的工厂学习了3天。冲压模具的工艺逻辑和注塑完全不同。注塑讲究的是熔体流动的平衡性，所以流道设计、浇口位置和冷却水路的布局是工艺灵魂。你能把一个多腔模具的每个型腔做到同时填充完毕，那这套模具的废品率就能控制在1%以内。我见过一套16腔的瓶盖模具，因为流道设计不合理，四个角落的型腔填充时间比中间晚了0.3秒，导致那四个腔出来的产品平均比中间轻了0.7克，直接报废。冲压模具的工艺重心在凸凹模的间隙上，间隙大了产品毛刺多，间隙小了对模具刃口损耗极快。一个经验丰富的冲压模具师傅调间隙靠的不是设备数据，是一张0.02毫米厚的铜皮，垫在凸凹模之间，松紧度全凭手感。我试了一把，要么太紧要么太松，那个师傅花3分钟调好的间隙，我做出来的冲压件毛刺高度比他做的少了将近40%。压铸模具的工艺难点在热管理上，铝合金液650度的高温反复冲刷模具表面，热疲劳裂纹是压铸模具最常见的失效方式。好的压铸模具工艺会通过模具内部冷却通道的设计让模具工作温度稳定在200到250度之间，温度波动超过30度就会加速裂纹形成。关于具体材料的选择，热作模具钢是压铸模具的核心材料，不同牌号的热强度和韧性差别非常大，选错了材料什么工艺都白搭。

怎么通过工艺细节判断模具厂的实力？

看模具厂工艺实力最简单的方法是要求对方提供一套正在做的模具的工序流转卡，上面记录了每道工序的加工参数、操作时间和检验签名。敢给你看的就是有底气的，推三阻四的基本上工艺管理一团糟。

我在东莞那家模具厂学到的最大收获之一就是工序流转卡。那是一张A4纸，从DFM开始一直跟着模具到出厂，每道工序做完必须由操作员填加工参数、签名、质检员签名、记录时间。我翻了他们档案柜，每套模具都有这张卡，按年份编号归档，一排排整整齐齐。后来我去看过7家不同的模具厂，只要求看这个，当场就有3家找各种理由不给看。有一家车间主管说"我们都是用ERP系统管理的"，结果我问能不能打开系统看一下某套模具的工艺记录，他打开之后我发现只有开料和发货两条记录，中间全空。还有一家给了我看，但上面签名的字迹明显是同一个人写的，不同工序的加工时间间隔不到10分钟，明显是后补的。真正管理到位的模具厂，工序流转卡是活的文件，上面有涂改痕迹、有备注、有不同的人的签名风格，车间各个工位都有夹着卡的架子。这张卡的价值在于它逼着每个工位对自己的工序负责，出了问题能追溯到具体的人和机器。如果你正在评估路沿石模具生产厂家或者其他模具供应商，不妨把这个方法用上。看了工序卡之后，建议再看一下模具厂招聘情况，技术人员的稳定程度也能侧面印证工艺管理的水平。最后别忘了关注模具清洗机的维护环节，工艺再好模具用脏了也发挥不出效果。

常见问题

模具工艺里CNC加工和电火花加工分别干什么的？

CNC加工负责铣削模具主体的外形和大的型腔，加工效率高但无法加工尖角、深窄槽和复杂纹理。电火花用铜或石墨电极通过放电蚀除金属，专门处理CNC做不了的直角根部、深骨位和精细纹面。一套模具通常CNC做70%的工作量，电火花做30%。

模具试模一般要试几次才算正常？

结构简单的模具1到2次试模就能通过，结构复杂的可能需要3到4次。但超过5次还没通过说明前期DFM或加工出问题了，多半是评审不仔细或者加工精度不达标。

模具热处理为什么不能省？

热处理决定钢材硬度和韧性，模具型腔表面硬度不够会很快磨损，硬度太高又容易崩裂。HRC48到55是注塑模具的合理区间。有些厂为了省电费缩短回火时间，导致模具内部应力没消除，使用过程容易变形和开裂。

模具表面抛光到什么程度算合格？

用粗糙度仪测量，注塑模具型腔表面粗糙度Ra值一般要求≤0.1微米，透明件模具要求Ra≤0.025微米。肉眼判断标准是：用强光手电照模具表面，能看到清晰但不刺眼的反光，表面没有肉眼可见的刀纹和砂眼就算合格。

模具工艺这件事，说白了就是把一堆钢材变成精密工具的过程。听起来高大上，实际上就是一道道工序的叠加，每一道都做到位了，模具就好用；有一道糊弄了，后患无穷。我常跟同行说，与其花大价钱买进口设备撑门面，不如把现有工序的每一个参数都执行到位。一台30万的CNC和一台80万的CNC做出来的精度差距可能只有0.01毫米，但一个认真填工序卡的师傅和一个随便糊弄的师傅做出来的模具寿命能差一倍。这就是工艺管理的真正价值。参考资料方面，我推荐MoldMaking Technology上面有很多工艺案例，国外的Plastics Technology Tooling专栏也对注塑模具工艺有很深入的技术分析。国内可以关注中国模具工业协会的动态，了解最新的热作模具钢材料标准变化。
