光学透镜模具难在哪？面形精度、模芯加工与洁净注塑的门道
直接给结果：光学透镜模具是给车灯透镜这类光学镜片做注塑成型的超精密模具，面形精度按微米卡，模芯要靠金刚石车削和衍射曝光做出来，注塑还得进洁净间。想接这类单，先把面形、模芯、洁净这三道关弄明白再报价。
光学透镜模具这活，我头一回近距离见是在一家做车灯透镜的模厂验模，人家车间门口挂的不是标语牌，是风淋室的门。我当时就明白了一件事：这已经不是我最熟悉的那个模具行了。普通塑胶模面形公差做到±0.02毫米就算拿得出手，光学透镜模具把这个数压到几个微米，还要往下再抠表面粗糙度，粗到纳米级去卡。
光不讲人情。模面上有条千分之几毫米的波纹，人眼看不出来，光走过去就给你放大成一圈散光，打在墙上配光切线直接糊掉。所以这类模具从钢材、加工到注塑，得按另一套逻辑来。下面我按验模的顺序，一层层拆给你看。
光学透镜模具是什么，跟普通塑胶模具差在哪
光学透镜模具是成型光学镜片的超精密注塑模具，面形公差按微米卡，粗糙度按纳米卡，模芯要靠金刚石车削和衍射曝光做出来。它成型的是车灯透镜、导光条、传感器窗口这类对光路有要求的件，不是普通外观壳。
先看它做的东西。车灯里的透镜、配光镜，还有仪表导光件、光电传感器的窗口片，都归这一类。材料清一色光学级的PMMA或者PC，透光率要求九成二往上，注塑出来还得过雾度和黄变检测。
差别最大的在模具本身。我把两边的账列一张表，你一看就知道差在哪：
| 项目 | 普通塑胶模具 | 光学透镜模具 |
|---|---|---|
| 面形公差 | ±0.02毫米上下 | 2-5微米，严的压到1微米内 |
| 表面粗糙度 | Ra 0.1-0.4微米 | Ra 0.01微米级，按纳米卡 |
| 模芯加工 | 精雕加手工抛光 | 金刚石车削、衍射曝光加电铸 |
| 成型环境 | 普通车间 | 万级到千级洁净间 |
| 报价量级 | 几万到十几万 | 二十万起步，几十万很平常 |
这张表里随便挑一行，差距都是好几倍。这也是为什么我总劝同行，接单前先掂量自己那套设备和人撑不撑得起这张表。车灯模的皮纹和精度要求，我之前写过一篇拆解，可以对着看（车灯模具难在哪？透镜皮纹与精度的高要求）。
面形精度怎么卡？这关决定透镜亮不亮眼
面形精度指模芯曲面跟设计曲面的吻合程度，光学级一般压在几个微米内，超差的透镜焦距漂、光形散，验收靠轮廓仪和干涉仪说了算。这关做不住，后面全是白干。
面形差几微米是什么概念？头发丝直径的三分之一都不到。可光走过这点偏差，出来就是一圈散光，明暗截止线糊掉，车灯法规那一关直接过不去。所以面形不是玄学，是能让你返工返到哭的硬账。

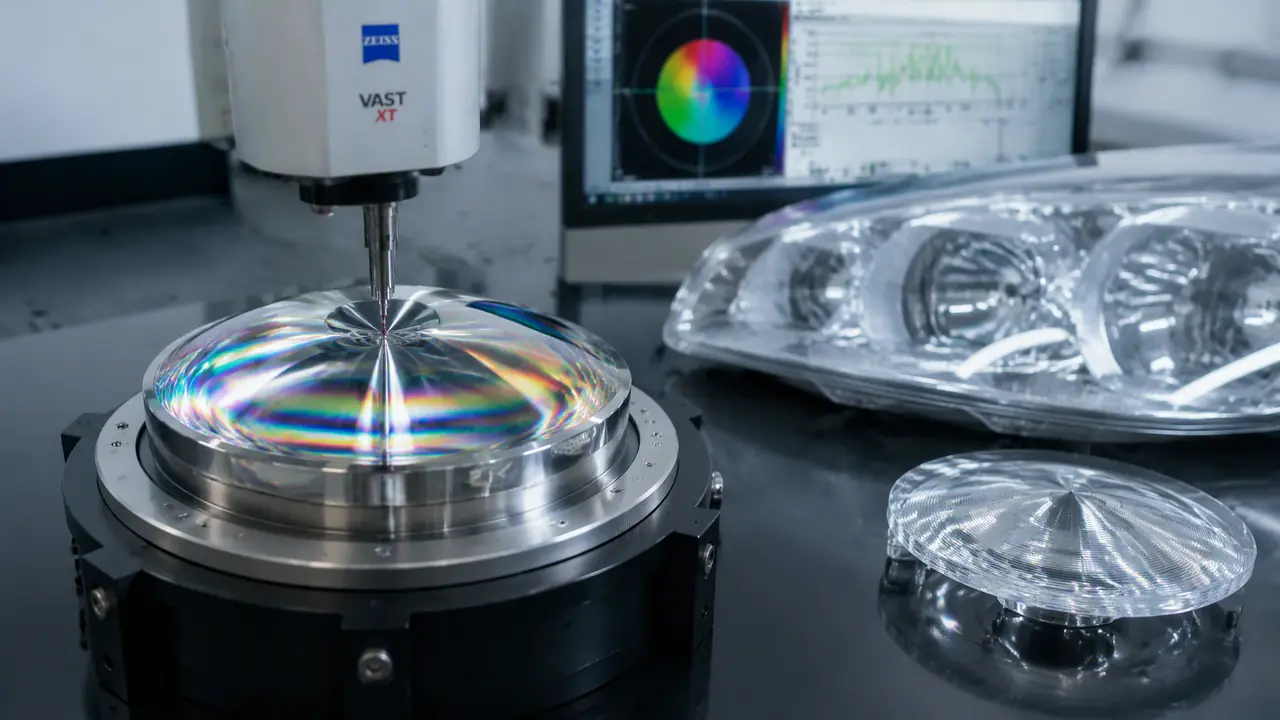

量法也跟普通模不一样。普通模拿三坐标打几个点就交差，光学模芯要用轮廓仪扫整个曲面，偏差画成一张色块图，高低起伏全在上面。讲究的还上干涉仪，一条干涉条纹差不多半个波长，零点三微米上下，条纹一弯，哪里高哪里低一目了然。
这个坑我踩过一回。当年外发一副自由曲面镜芯去车削，图纸上没交代装夹基准，对方车完一拆下来，面形整体塌了两个多微米。装夹应力这东西，在普通模上叫变形，掰一掰还能救；在光学模上叫报废，十几万的加工费直接打了水漂。打那以后我送外协的图，第一页永远是装夹和基准的说明。
对了，说个题外话。这行的老师傅盯着干涉条纹调机床，跟老中医看舌苔一个路数，条纹的疏密弯直看多了，手上的进给量自然就有数。仪器是死的，这一手得靠年头养。
模芯怎么造：金刚石车削与衍射曝光两条路
自由曲面镜芯靠超精密金刚石车削一刀刀车出来，配光微结构先用衍射曝光在光刻胶上晒出母版，再电铸成镍芯，两条路线常搭配着用。抛光在这套流程里只是收尾，不是主力。
先讲车削这条。超精密车削机床放在恒温间里，室温卡在20度上下浮动半度，地基做了隔振。刀具不是硬质合金，是天然金刚石，刃口圆弧磨到纳米级，进给按微米给，一刀下去面形就到位。跟普通模靠钳工拿油石一遍遍推，完全不是一个时代的活。
有个细节很多人不知道：金刚石直接车铁料，磨损快得离谱，碳跟铁有亲和性。所以钢芯得先镀一层镍磷合金，车的是镀层，基体只管垫底。这个弯路要是不知道，光是刀具费就能烧出天价。
再讲曝光这条。透镜面上那些密密麻麻的配光纹、扩散纹，周期才几个微米，车刀再尖也排不出这种阵列。做法是衍射曝光：在涂了光刻胶的基板上，用激光干涉条纹把微结构一张张晒出来，跟洗照片一个道理，晒完显影，母版就成了。母版再拿去电铸，翻成金属镍芯，镶进模芯或者直接当模芯用。
说实话，我头一回听说模芯是"晒"出来的，愣了半天。干了半辈子模具，一直以为铁疙瘩都是刀和油石堆出来的，没想到光学这摊活儿，把半导体那一套直接搬进了模房。两条线的分工也清楚：大面形交给车削，微结构交给曝光，谁也替不了谁。要我说，面形和纹路分两条线走是最稳的方案，硬想把微结构直接一刀车出来的路子，我基本都劝人放弃。
| 工艺 | 擅长什么 | 局限在哪 |
|---|---|---|
| 金刚石车削 | 自由曲面、大面形，面形精度高 | 干不了铁基材，排不了微结构阵列 |
| 衍射曝光加电铸 | 微米级配光纹、扩散纹阵列 | 只做平面或浅曲面母版，周期长 |
| 精雕加抛光 | 普通高光面 | 面形不可控，光学件只能当辅助 |
洁净注塑：为什么这活不能在普通车间干
光学面落一粒灰就是一个黑点，透镜注塑得在洁净间里干，原料除湿到露点零下四十度，模面不擦脱模剂，全靠模温和排气防粘。环境不过关，模芯做得再好也出不了良品。
先说料。光学级PC上机前要120度烘四个小时往上，除湿机露点得压到零下四十度，水汽没除净，透镜里就是一片银纹，直接判废。PMMA一个道理，料斗敞着口，空气里的灰全进去了。
再说环境。正规做法是万级洁净间打底，合模区域局部做到千级，人进模区穿连体无尘服，擦模面用无尘布配专用溶剂，普通那种挥发性脱模剂想都别想——光学面沾了油，雾度立马上去。防粘全靠模温给够、排气排顺，PMMA的模温我一般给到80-110度，模温低了，应力纹全挂在件上。
我上个月刚去看一条透镜线换模，一副模三个人伺候，俩人穿着无尘服，装模前拿离子风枪把模面吹了足足五分钟。厂里给我看了一组数：同一副模，普通车间试做不良率百分之二十多，进洁净间把工艺捋顺，压到百分之五以内。一来一回，模费贵出来的钱几个月就省回来了。
老实讲，小厂也不是完全没机会。模芯外发，自己做模架装配和试模，是一条现实的路。但轮廓仪、干涉仪这套检测你得配，不然面形到没到位自己都说不清，验货全听客户的，那单子做着就悬了。
话说回来，光学透镜模具难，难就难在它把模具从手艺活推成了计量活。刀换成金刚石，纹靠光晒出来，车间当洁净间管，每一步都得拿数据说话。你要是正打算碰这类单，先别急着问价，把面形验收标准、模芯加工路线、注塑环境这三件事跟客户一条条对清楚，对得下来，这钱才挣得踏实。
常见问题
光学透镜模具一套要多少钱？
按我经手和见过的单子，单面结构简单的透镜模二十万上下起步，带自由曲面加微结构阵列的，五六十万很平常，个别过百万。别拿普通塑胶模的报价经验去套，钢料和加工费就不是一个量级。
注塑光学透镜用什么材料好？
主流就两种：PMMA透光好、硬度高，就是脆；PC韧、耐温好，缺点是容易出双折射，注塑参数要压着调。选哪个让光学设计说了算，别自己拍脑袋定。
能用镜面抛光做出光学透镜模具吗？
抛不出来。抛光只能把粗糙度做亮，管不住面形，自由曲面越抛越偏。正确顺序是先靠超精密加工把面形做准，抛光顶多在最后收个尾。
这种模具寿命一般有多少模次？
看芯子材质。电铸镍芯做配光纹的，三五十万模次要下来翻新镀层；硬化钢芯做光面的，保养到位做到八十到一百万模次也有。比普通模娇气，保养周期得缩短着排。
普通模具厂想转做光学模，从哪一步切入？
建议从导光条、扩散纹这类中等难度件试水，模芯外发，自己啃注塑工艺和洁净管理。一上来就接自由曲面透镜模，设备投入加试错成本，能压垮一家小厂。
