PC构件模具怎么选不踩坑？墙板叠合板楼梯阳台模具体系一篇吃透

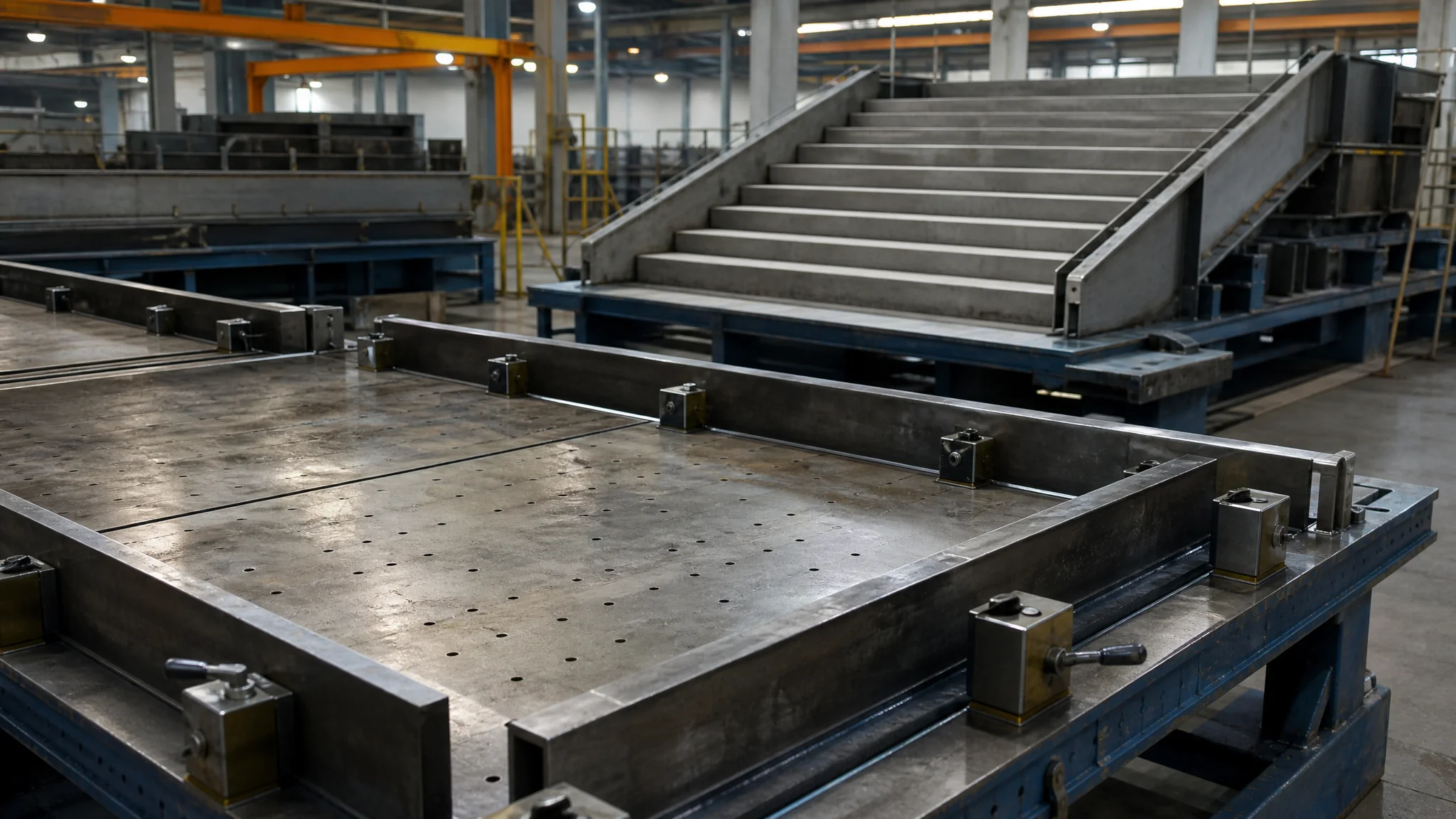

第一次进PC构件厂的人都会愣一下：说好的"模具"呢？放眼望去是一排排平整的大钢台，台面上摆着几条低矮的边模，几个工人拿着像烟盒一样的铁疙瘩往台面上"啪"一拍，边模就立住了。那就是磁力盒。PC构件模具跟传统模具长得完全不一样——它没有闭合的型腔，没有导柱导套，与其说是"模具"，不如说是一套"在模台上拼出来的成型工装"。这个认知不转过来，后面所有选型决策都是错的。

我2019年从注塑厂转去常州的PC工厂管模具，头三个月天天被骂。按注塑的思路提了一版全封闭腔体的墙板模具方案，被总工一句话打回来："构件两吨半，你准备做个多大的合模机构？"对，PC构件是几十公斤到几吨的混凝土块，模具的逻辑不是"合模成型"，是"围出形状"。全国装配式建筑渗透率这些年一路往上走，按中国模具工业协会的统计口径，2024年国内模具行业总营收超过3400亿元，PC构件模具是建筑模具板块里增长最快的细分之一。这块的知识在网上散得厉害，写水泥制品的文章顺带提两句，讲不清体系。站内之前有篇预制构件模具的六个核心参数偏通用参数，这篇专门对着建筑装配式PC这一支，把四大模具体系、磁力盒边模、精度等级和验收一次捋透。先说清楚边界：市政管片、桥梁节段那些大家伙不在本篇范围，只聊房建PC。

墙板模具：侧模加洞口，全在跟预埋件较劲

预制剪力墙和外墙板模具的核心是底模（模台）加可调侧模加门窗洞口模盒，侧模用6毫米钢板配12号槽钢背撑、磁力盒固定，一套标准墙板模的造价大概1万5到4万，其中真正值钱的是洞口模盒和预埋件定位工装，侧模反而是便宜的部分。很多新手把预算全砸在侧模上，方向就偏了。

墙板脱模靠翻转台起吊，这个工艺决定了它的模具结构：构件贴着底模的一面是外饰面（或者清水面），所有造型都做在底模侧；背面的粗糙面、键槽、钢筋伸出全靠侧模和附加工装成型。所以一套墙板模具里最难做的是窗洞套模——洞口四角要预留窗框固定片的定位孔，偏差超过3毫米，现场装窗就得剔凿。我在常州那会儿，一套飘窗洞口模返工了三次，每次都是定位孔对不上标准窗框，最后是拿着窗厂的实际窗框来台面上试装才定稿的。从那以后我养成了一个习惯：做洞口模之前，先问业主窗户谁供、要样品没。

侧模设计有个行业默认的规矩：一物多用。标准层墙板型号动辄几十种，谁也不会一个型号开一套模，都是通用侧模加调节段拼接。选模的时候要问厂里两个数——侧模的调节能力（能覆盖的长度范围）和拼缝数量。拼缝越多漏浆风险越大，一条缝没堵好，构件边就挂上一条混凝土"胡子"，打磨半天。预埋件这块在预制构件模具的报价构成里提过定位工装的价格占比，墙板这块占得最狠，别省。

叠合板模具：模台是主角，边模是耗材

叠合板模具的灵魂是整平的模台（平面度每2米不超过2毫米），边模只是台面上可拆装的挡条——按板厚选用对应高度的型钢边模或铝边模，磁力盒吸附固定，一天能换三四种板型。模台精度是分母，模台不平，换什么边模都白搭。

叠合板最厚也就现浇层以下60到70毫米（板坯厚度），结构简单、量大，是PC厂走量的品种。模具逻辑也就变成了"一个平台加一堆挡条"。桁架钢筋方向的边模要开槽让桁架过，这个槽口是边模最容易报废的地方——混凝土往槽缝里钻，拆一次清一次，毛刺越清越多。我对比过三家边模：全铣槽的整体钢边模最耐用但最贵，一段两千多；拼式的便宜三分之一，但槽口垫片三天两头丢。老实讲，量大的厂我劝直接上整体铣槽，丢垫片的隐性成本算起来吓人，我们厂当年盘点，一年光垫片就补了小四千块。

出筋是叠合板模具的另一个麻烦。四边伸出的钢筋要穿过边模，边模上得开豁口，板型一换豁口位置全变。成熟的做法是边模分段化，把出筋位置做成活络块，换板型只挪活络块。买模具时这个细节看一眼厂里怎么处理，处理得糙的，换个板型要两个工人拆一下午。另外提醒一句，叠合板的边模我说它是"耗材"不是修辞——按周转300到500次设计，正常厂用两三年就整批换新，这笔钱在设备预算里要留出来。

楼梯模具：卧式平模是最稳的结构

预制楼梯模具主流是卧式整体钢模（楼梯平躺、踏步朝上），底模一次成型踏步线形、侧模两片对夹、端头模带休息平台，一套标准双跑楼梯模造价8万到15万，交付周期35到50天。立式模省场地但脱模要吊翻，中小厂别碰。

楼梯是PC构件里对刚度和外观要求同时最高的：踏步尺寸现场验收卡得严，踏步高宽偏差超过5毫米，交房时业主一步踏空就能投诉。卧式平模的好处是踏步全部由底模线形保证，理论上浇多少套都是一个精度，不受工人手艺影响。侧模用磁盒加斜撑固定，注意踏步阴角处混凝土最容易憋气泡，侧模上要开排气观察孔，没有排气孔的模具做出来的楼梯踏步角上全是芝麻眼。我们有一批楼梯就吃过这亏，后来在侧模每个踏步角加了直径8的排气孔，气泡缺陷率从一成多降到几乎为零。这个孔成本几乎为零，但很多模具厂默认不给，下单时要写进技术协议。

端头处理是楼梯模具报价的水分所在。带休息平台的整体楼梯模，端头模要成型平台板厚和梁口，结构复杂；只做梯段板的模具就简单一大截。询价时图纸一定给全，两边报价差出一倍多半是端头做法不一样，别急着砍价。楼梯模的周转极限我实测过一套：用了420次之后踏步线形还是好的，但端头模的合页旷量大了，拼缝从1毫米涨到4毫米，果断报废端头模保留底模，省了小四万。模具的分体报废思路，楼梯这块最典型。

阳台模具和磁力盒：小体系里的大门道

阳台（叠合阳台板、全预制阳台）模具是典型的异形翻转模，带栏杆预埋、排水坡和滴水线，一套5万到10万；磁力盒是PC模具的通用固定件，规格按吸力分450到2100公斤几档，标准边模每米配2到3个900公斤级磁盒，一个磁盒的开关寿命大概2万次。

先说阳台。它的难点不在大面在细节：滴水线（阻止雨水倒流的小凹槽）要做在底模上，深浅直接影响观感；排水坡靠底模整体找坡，坡度2%左右的表面靠模具保证比靠人工抹出来靠谱十倍；栏杆预埋件的位置精度要求在2毫米内，装栏杆的师傅会感谢你或者骂你。阳台模造价高、数量少，一个项目也就一两套，议价空间不大，重点是把滴水线和预埋工装的做法在合同里写死。

磁力盒值得单独讲。它靠钕磁铁回路切换实现吸合和释放，顶上撬一下断磁就能挪走，比拧螺丝固定边模快得多——一组四米边模，螺丝固定要12分钟，磁盒按一遍3分钟搞定。但磁盒有个通病：进灰。磁路缝隙里卡了混凝土渣，吸力掉得厉害，工地上不懂的还使劲按，越按缝隙越大。我们厂的规矩是每周一次用铜棒和毛刷清灰加测吸力，吸力掉了三成就返厂换芯。市面上磁盒从三十块一个的杂牌到三百多的进口芯差距巨大，我的踩坑结论：杂牌磁盒标称900公斤，实测600都悬，而且半年退磁。这钱不能省，一个磁盒松脱边模胀开，报废一块墙板就是几千块。磁盒的开关结构原理可以看维基百科钕磁铁词条，理解了磁路就知道清灰为什么是生死线。

精度等级与验收：按GB/T 51231分三级，验收拿数据说话

装配式混凝土建筑技术标准GB/T 51231把构件和模具精度分成A、B、C三个等级，模具尺寸偏差按等级从±1毫米到±5毫米走，住宅项目的叠合板楼梯墙板选C级够用，清水混凝土挂板和装饰构件才需要A级。验收要量三个东西：模台平面度、侧模直线度、总装对角线，全部记进台账。

精度等级怎么落到模具采购上？很简单：先看构件图纸有没有特殊精度标注，没有就按C级谈价格。A级模具比C级贵40%到60%，而且贵在加工而非材料——平面度和直线度上去了，机加工工时翻倍。曾经有个客户被模具厂忽悠上了A级精度的标准层墙板模，多花了十几万，结果构件图纸标的安装缝20毫米，C级的±5毫米偏差根本碰不到边界。这种钱花得冤。

验收流程我给个实操版。第一步静态量：激光水平仪扫模台平面度，每2米一个点；拉线测侧模直线度，全长不超过1毫米；量总装后的对角线差，超过2毫米（2米以内构件）让厂里调。第二步动态验：上振动台或附着式振捣器跑三个循环，再量一遍——我见过静态全合格的模具，振完侧模搭接缝张开0.8毫米，这种模具用不了三个月。第三步试浇：拿一块废料位置的混凝土试浇一模，脱模后量构件实测尺寸反推模具偏差。三步走完，一套模具的真实水平就藏不住了。量具的坑我也踩过，卷尺量不出毫米级问题，一把合格的数显卡尺和一根钢卷尺是验收标配，具体量具选择可以参考模具检测设备的实测对比那篇。

验收合格只是开始，养护和翻模期的复检同样重要。每浇50模复测一次关键尺寸，数据记在模具铭牌旁边，超差的模具立即下线校正。这套流程麻烦，但PC构件动不动几吨重、报废一块的损失顶模具复检一百次的工时，账很好算。

常见问题

PC构件模具一套大概多少钱？

按体系差别很大：叠合板边模最便宜，配齐一个板型几千块；标准墙板模具1万5到4万；楼梯模具8万到15万；阳台这种异形模5万到10万。别忘了磁力盒和预埋工装是另算的，一个中型项目磁盒配套随便就要两三万。要提醒的是这些都是模具厂报价的合理区间，低于这个区间的先查材质和板厚，别急着高兴。

磁力盒到底选多大吸力的？

按边模高度和混凝土侧压力算，经验值：120毫米以下边模用450到600公斤级，120到200毫米用900公斤级，超高的或者带调节段的用1200公斤以上双磁盒并联。拿不准就往大配，磁盒吸力富余不值钱，吸力不够胀模才值钱。买之前让供应商现场拿块钢板给你测吸力，实测值低于标称70%的直接pass。

模具用铝的还是钢的？

主流还是钢模，Q235和Q345面板配槽钢背撑。铝边模在叠合板线上确实好用，轻、不生锈、工人单手能搬，但成本高30%到50%且磕碰后修复难，适合品种固定、周转率高的板线；墙板楼梯这种受力大的体系老实上钢模。我的倾向明确：先钢后铝，等板型稳定三个月再考虑把高频板型换成铝边模。

模具厂交期一般多久？

标准墙板和叠合板边模20到30天，楼梯模35到50天，异形阳台模看复杂程度40到60天。整层楼的模具包从设计到齐套普遍3个月起。PC项目的模具采购必须跟构件排产计划倒排，我见过项目等模具等了半个月，构件厂整条线空转的，一天损失几万块。合同里把模具分批交付节点写清楚，别笼统写个总交期。

旧模具翻新值不值得做？

分情况。侧模和边模这种小件，翻新（校直、补焊、打磨）成本只有新做的三成，值得；模台变形了就别翻了，大面积校正的精度不如新台，翻新费能到新台的六成，不值。楼梯模的底模线形没坏就留，端头侧模换新，这套分体翻新的思路前面说过，是最省钱的做法。翻新厂要选有大型校形设备的，只会敲敲打打的小作坊越修越歪。

写了这么多体系，我的真实偏好就一句：PC构件模具的钱要花在模台精度和预埋工装上，侧模够用就行，磁盒买好的。这是我在构件厂管了四年模具、报废过也救回来过之后沉淀的优先级，不完美，但没让我再吃过亏。标准原文建议收藏一份GB/T 51231，验收吵架的时候翻条文比吵嗓门管用。觉得有用的话分享给做装配式的朋友——这个行业信息差就是成本差。
