橡胶模具图片怎么看门道？余胶槽、撕边和模腔数一眼认出好坏
挑明了讲：橡胶模具图片里最值钱的信息不是产品渲染得多好看，而是分型面上那圈余胶槽和撕边结构，再看模腔数量和启模口，基本就能判断这套模的工艺底子和报价虚不虚。这几处看不懂，采购很容易被一张精修图唬住。
上礼拜有个老客户甩了两张橡胶模具图片过来，问我选哪套。图拍得是真漂亮，模腔抛得能照出人脸。我放大一看，一张图连余胶槽的影子都没有，撕边全得靠人工拿刀一点点修。这种图，看着高级，做出来就是灾难。看橡胶模具图片跟看人一个道理，不能光看脸，得看手上有没有老茧。
我在橡胶模车间干了十来年钳工，经手的大小模具有小二百套，客户发图让我把关的次数一年比一年多。图里藏的门道其实就几处，认熟了，十分钟就能给一套模打分。
橡胶模具图片上先看哪三处？
先看分型面上有没有余胶槽，再看模腔数量和启模口，余胶槽一般宽一到二毫米、深零点一上下，决定飞边好不好撕。这三处是图片里的骨架，别的内容都可以后看。
余胶槽是个啥？硫化的时候往腔里填的胶总得多放一点，多的部分得有地方去。没地方去，它就顺着分型面到处窜，飞边又宽又厚，修边师傅拿刀修一上午。开了余胶槽，多余的胶被引到槽里存着，撕边的时候手一掰就下来。槽子一般宽一到二毫米，深零点一到零点三毫米，离型腔边三到五毫米。太小存不住胶，太大废料，胶耗能多出百分之十五。
撕边结构得单独讲。按键、密封圈这类产品，客户要求边上干干净净不能留毛茬，图上就要认那个撕边口：好的设计是动模和定模各出一半，错开零点零五到零点一毫米，形成一个锋利的刀口，产品脱模的时候轻轻一撕，飞边齐着根部断。我们车间那套二十八腔硅胶按键模就是这种结构，撕边口宽度压在零点一五毫米，出模之后徒手撕，断口跟刀切的一样齐。

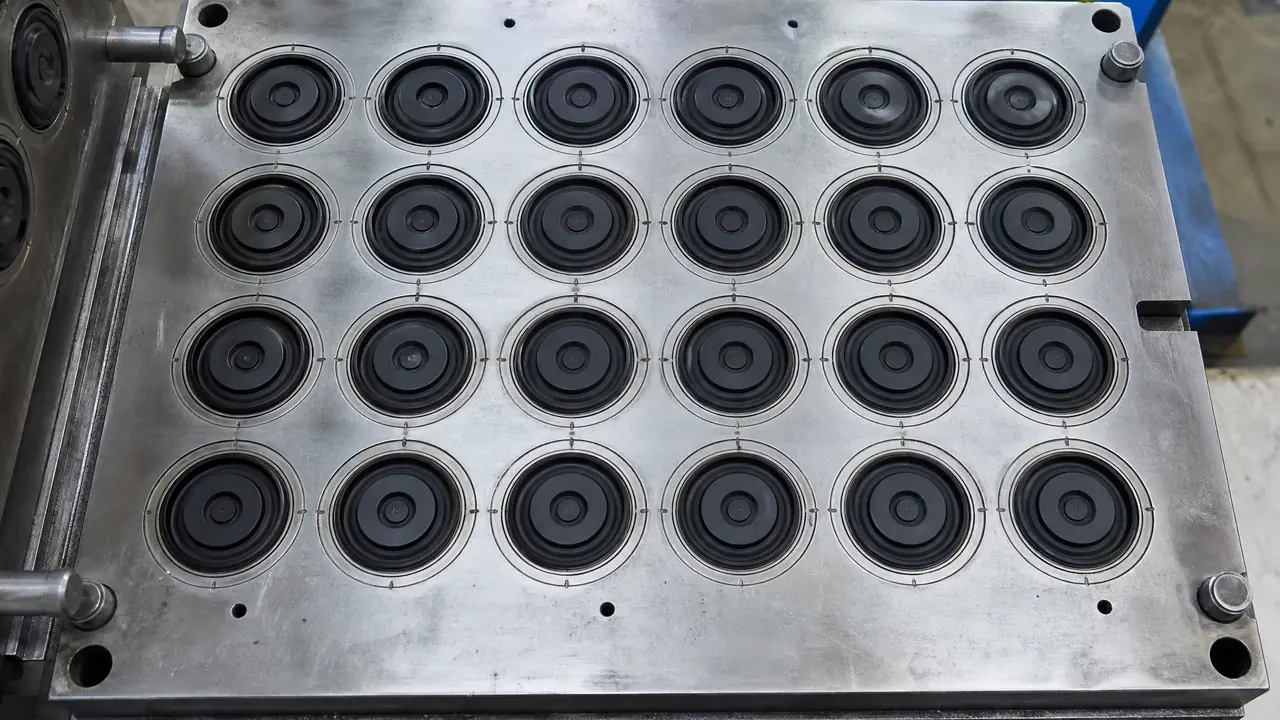

再说模腔数量，图片上数腔数最直观。O型圈模一板一百多腔很常见，按键模一般八到三十六腔，大件的油封、减震垫一到四腔。腔数多，单件摊的胶料和机时就便宜，但同板温差得控住，一块板中间和边上差上两度，硫化程度就不一样，硬度能差出五度邵氏。看图的时候别光数个数，看看腔和腔之间排得挤不挤，挤得太狠，流胶道和测温孔都得给腔让路。
启模口也得瞄一眼。就是分型面边上那个撬棍槽，图上是一处凹进去的缺口。别小看它，开模全靠撬棍别这儿，位置不对或者太浅，钳工每次开模都费劲，模具边缘还会被撬出毛刺，到时候返修又得停机。
橡胶模和塑胶模的图片，三个地方一眼区分
塑胶模图片上有浇口流道、顶针孔和冷却水路接头，橡胶模图片上基本见不到这些，多出来的是余胶槽、流胶道和电热管孔，抓这三点一眼分开。底下这张表可以直接对照着用。
| 看图位置 | 塑胶模具常见结构 | 橡胶模具常见结构 |
|---|---|---|
| 进料 | 主流道、分流道、点浇口 | 无浇口，胶料直接填腔或走流胶道 |
| 脱模 | 顶针孔、斜顶、司筒 | 几乎没顶针，靠人工剥料撕边 |
| 温控 | 冷却水路、进出水快接 | 电热管孔、隔热板、测温孔 |
| 常用钢 | P20、718、S136 | 45号钢镀硬铬、Cr12MoV |
为什么反着来？塑胶模是往热里灌、往冷里定型，所以图上有冷却水路；橡胶模是整块板加热到一百六十到一百八十度，把胶料硫化定型，图上看到的是电热管孔和隔热板。脱模也是反的：塑胶件硬，靠顶针顶出来；橡胶件软，人工一剥就下来，图上自然找不到顶针排布。想更系统地捋这两种模具的区别，可以看这篇塑胶模具和塑料模具有什么区别，这儿不展开。
钢材也能从图上问出来。塑胶模讲究抛光和防腐蚀，橡胶模要扛住几万次反复加热冷却，热处理硬度一般要HRC38以上，不然分型面用半年就压塌，飞边越跑越厚。
我刚从塑胶车间转到橡胶车间那阵子闹过笑话，看图张口就问人家水路接头在哪，带我的老师傅愣了两秒，笑得直拍大腿。橡胶模不降温，只保温。就这么一个方向性的差别，图上的管路布局完全是两个样子。
从图片结构反推硫化工艺，价格差在哪
分型面干净、没有加料室的多半是模压硫化，多出一层带柱塞的加料室是传递模，带注胶口和主流道的是注射硫化，三种工艺的模具报价能差出一半。
模压硫化是主流。图上的特征很干脆：分型面利落，没有加料室，没有注胶口，腔里直接填胶块，整副模上平板硫化机压。机台吨位一百到三百吨，硫化温度一百六十到一百八十度，一模三到八分钟。腔数不多的常规件，基本都走这条路。
看到分型面旁边多出一层结构，带个柱塞和小加料室，那是传递模。胶料先在加料室里软化，再被柱塞压进型腔，专治带嵌件的活儿，比如骨架油封：金属骨架先摆进腔里，胶料缓缓包上来，冲击小，嵌件不跑位。分型面和飞边的关系，这篇模具分型面怎么选里讲得更细。
带注胶口、主流道，模架上还有锁模结构的，偏注射硫化。量大、一致性要求高的客户才上这套，模具贵，机台也贵，但省人工。前年我看过一套图，商家宣传说是注射模，图上找半天没有主流道，就是个模压模，两边报价差了小十万。这种亏，看图的时候多花十分钟就能避开。
还有一种细节最容易漏：余胶槽开在动模还是定模。撕边口那种错位结构，两半必须严丝合缝地对上，装配错位量得压在零点零五毫米以内，图上给的是装配视图，单看一张剖视图根本发现不了对不对得上。这个坑我踩过，试模出来撕边撕不干净，拆下来重新研配，前后多花了一个星期，客户那边差点没解释清楚。
回头说那个客户。两张图摆在一起，我让他选了带撕边槽的那套，二十八腔，试模T1一次过，飞边手一掰就齐根断。另一套图再漂亮我也不推荐，余胶槽都没开，后道修边能把利润吃干。橡胶模具图片的门道就这么几处，认熟了，采购桌上腰杆能硬不少。
常见问题
橡胶模具图片上为什么看不到顶针？
橡胶件硫化完是软的，绝大多数靠人工一剥就下来，用不着顶针。只有特别薄的膜片或者带金属骨架的件，图上才会看到气吹孔或者辅助顶出结构。
余胶槽开大了会有什么问题？
槽子开太大，胶料拼命往里跑，单件胶耗上去了，飞边连着产品一起撕还容易撕伤分型面附近的胶。我们一般把槽的容积控制在预计溢胶量的一点二倍上下，撕边省力又不费胶。
图片上数出一百多个腔的橡胶模，正常吗？
正常，O型圈模一板一百多腔甚至二百腔都常见。腔多单件便宜，但同板温差得控在一两度以内，不然中间的腔和边上的腔硫化程度不一样，硬度能差出五度邵氏。
找厂家要橡胶模具图片时，最好多要什么？
多要一张分型面特写和上一批试模件的实拍。渲染图只给你看脸，分型面特写才暴露余胶槽和撕边口有没有做出来，试模件照片能看出飞边厚度，超过零点一毫米就说明研配不到位。
