真空模具怎么做才不翻车？吸塑铝模开孔与拉深比实战
把话放这儿：真空模具就是吸塑机的成型模，厚片走整铸铝模配1.2毫米真空孔，薄片走多腔铝模配0.8毫米小孔，拉深比一超0.7就得加助槽或改预吹。方案定错，一副模的铝料加工费就打水漂，开模前先把这三样挨个过一遍。
上个月有个做电商包装的老板拿着图纸冲进车间，开口就问你们这儿的真空模具跟注塑模是不是一回事，报价能不能按注塑那套来估。我当时就乐了。真不是一回事。真空模具说白了就是一块打了成百上千个小孔的成型模，靠真空把烤软的片材吸贴到模面上，吸塑机一开一合出一件，原理土得很。可就是这个土东西，孔怎么布、拉深比怎么定，直接决定这一单是赚还是赔。
我们车间两条厚片线、两条薄片线，一年开四十多副真空吸塑模。翻车的单子我复盘过，十有八九栽在方案阶段，不是机器不行。

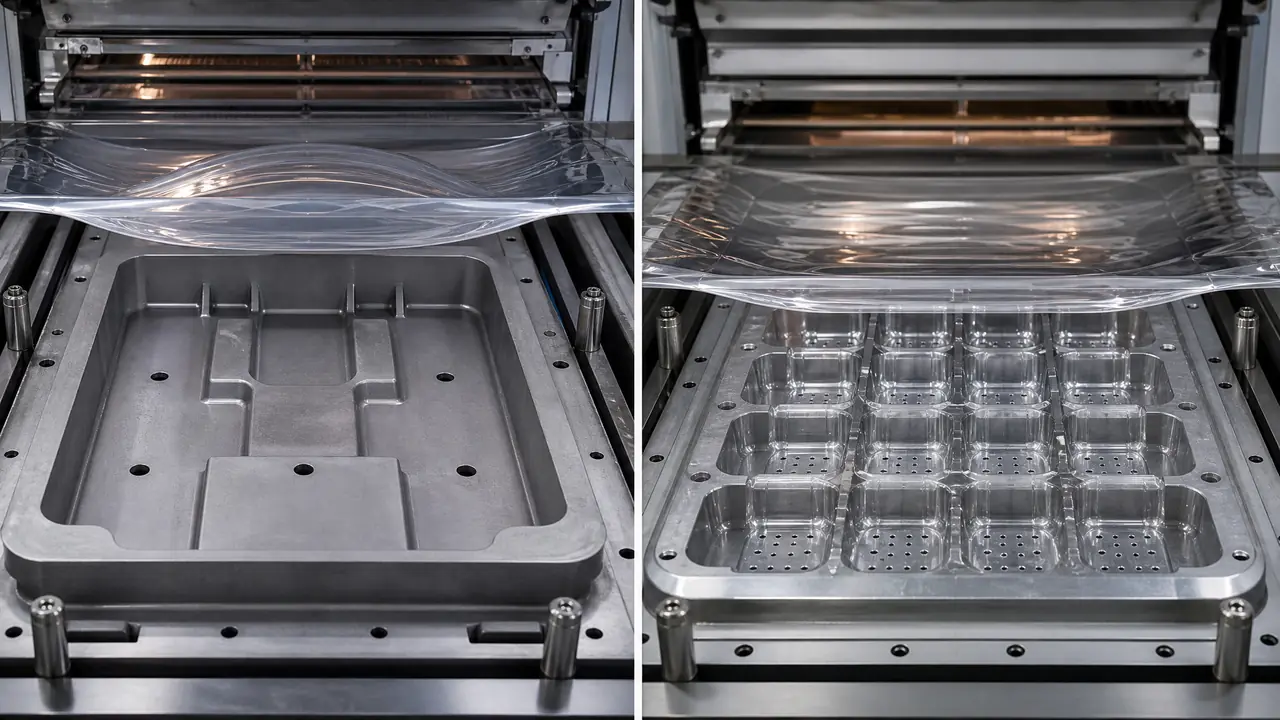

厚片和薄片隔着一条明显的分界线
2毫米以上算厚片吸塑，做托盘周转盘，用整铸铝模配单工位机；0.3到1毫米算薄片，做泡壳餐盒，用多腔铝模加裁切模跑全自动线，两边的孔径和模价差着好几倍。
片材厚度一变，模具做法整个换血。厚片线是单工位半自动机，一副阳模或阴模就够用，铝料整铸再精铣，加工费八千到一万五，工期十天上下。薄片那边是全自动卷料机，模具要跟裁切模配套，一套下来两万五起步，好处是一分钟能出十几个件。
孔径也不一样。厚片打1.2到1.5毫米的孔，薄片打0.8到1.0毫米。有回新来的徒弟拿薄片模的钻头去打厚片模，孔小了，抽真空气都抽不痛快，片材吸不到底，一批托盘全成了波浪面，返工烧掉两千多块片材钱。这事之后我在车间墙上贴了张孔径对照表，谁都不许凭感觉来。
片材配什么也讲究。厚片多用ABS和HDPE，ABS好吸但贵，一张2乘3米的板子八十到一百二；HDPE便宜一截，就是收缩率难伺候，模面尺寸得放缩水。薄片基本是PVC和PET打天下，食品级订单现在都被PET顶了，透明度和环保两头都占。
入行想先把这两条线彻底分清的，推荐看这篇流程拆解：吸塑模具制作怎么做？石膏模打样到铝模量产的完整实操流程，石膏打样那一段写得比我细。
| 对比项 | 厚片吸塑 | 薄片吸塑 |
|---|---|---|
| 片材厚度 | 2-8毫米 | 0.3-1毫米 |
| 模具形式 | 整铸铝模，单腔为主 | 多腔铝模+裁切模 |
| 真空孔径 | 1.2-1.5毫米 | 0.8-1.0毫米 |
| 一副模价 | 8千-1.5万 | 2.5万-4万 |
| 典型产品 | 周转托盘、冷柜内胆 | 食品泡壳、药品托 |
铝模开孔布局：平面稀、角落密，孔多不等于吸得快
真空孔打在片材最后贴模的位置，大平面孔距30到40毫米一个，转角和深腔底加密到10到15毫米，孔太密或太靠近分型面反而漏气，吸力上不去。
很多图纸把孔打成整整齐齐的阵列，好看是好看，纯属浪费。片材加热软化后是先贴住凸起和边缘，大平面最后才贴过去，平面区打那么多孔没用。我的布法是平面区孔距35毫米左右，转角R位和深度超过30毫米的腔底，孔距压到12毫米，转角处沿拉深方向再补一排。
还有一个坑更要命，孔离分型面太近。开一副冷柜内胆模的时候，边缘一排孔离密封胶条只有5毫米，真空表始终掉压，排查了一下午才揪出来。老师傅教过我一招：试模时拿纸胶带把半边孔临时封住，看真空表读数变化，漏气的孔基本一抓一个准。这招土，比上仪器快多了。
顺便说一句，这些孔还有个身份是排气。片材贴模的瞬间，腔里的空气得有地方跑，跑不出去就困气，成品上鼓一个包。深腔件的侧壁我习惯打两排交错孔，一排管真空一排管排气。别小气那十几个孔，钻孔成本几块钱，废一件片材就是十几块。
拉深比超了红线，一副铝模当场报废
拉深比是最深处的深度除以开口宽度，厚片别超0.7，硬超就要加助槽或上预吹，不然腔底壁厚会被拉薄到穿，整副模直接报废。
这个坑我是真踩过，赔了一万一。前年接一副医疗设备周转托盘的模，腔深120毫米，开口宽150毫米，拉深比0.8。客户催得急，我心存侥幸直接开模。T1试模拉出来，腔底壁厚只剩0.4毫米，指头一捅一个洞，客户要求最薄处1.5毫米以上。整副模回炉，铝料加加工费全算我的。
后来重新开模，在腔底加了三条三角助槽，深度改到100毫米，拉深比降到0.67，一次过。多花的两周工期，加上赔掉的一万一，就是没提前算这一笔账的学费。
接到图纸别急着报价，先拿卡尺量三个数：最深处、开口宽、最小R角。深度除宽度超过0.65我心里就要打鼓，超过0.75直接跟客户谈改产品或者加预吹费用，别接了再哭。这条红线写在我们报价单背面，客户嫌啰嗦也照讲，讲清楚比赔钱体面。
预吹这一步现在基本是标配。片材加热后先吹泡再抽真空，泡的高度控制在模腔深度的60到70%比较稳，吹太高片材局部变薄，吹太低预拉伸不够。同一副模，泡高差10毫米，腔底壁厚能差0.3毫米，厚片机上这个参数尤其敏感。对了，说到预吹，热成型还有正压和负压两条路子，复杂深腔件上正压贴模更实，具体差别看这篇：热成型模具怎么吸塑？正负压的差别，思路是通的。
回到开头那位拿注塑图纸来问价的老板，我最后给他改了方案：腔深砍掉20毫米、腔底加助槽，模价压到一万二，T1一次过。现在那副模还在产线上跑，每月给他出八千多个托盘。真空吸塑这行，模具便宜，试错不便宜，开模前多花半天核孔位和拉深比，比事后补救划算得多。
常见问题
真空模具一定要用铝的吗？石膏模能用吗？
打样阶段用石膏模很划算，几十块钱一晚上就能翻出来，改起来也快。量产必须换铝模，石膏模吸几十模次就掉粉掉渣，粘在片材上全是麻点，我们只拿它确认造型和拉深比。
吸塑模的真空孔用久了堵住怎么办？
厚片模最容易堵，片材碎屑和脱模剂残渣会钻进孔里。我们每周拿0.9毫米钻头手动通一遍孔，再接气枪反吹，真空表读数能回升两三个千帕。别用火烧，铝模局部退火会变形。
一副真空吸塑铝模大概能用多久？
正常保养跑十万模次以上没问题，关键是别让加热板离模面太近烤模。我们有一副2019年开的冰箱内胆模，现在还在跑，孔位边缘磨圆了拿球形铣刀修一下接着用。
薄片吸塑的裁切模可以后配吗？
可以，但成型模开的时候就要把裁切边预留好。有个同行成型模开完才去配裁切模，边线对不上，泡壳切出来一边留白一边切进图案，两副模全返。这个教训别再犯。
