拉延模具怎么起筋？拉延筋的作用

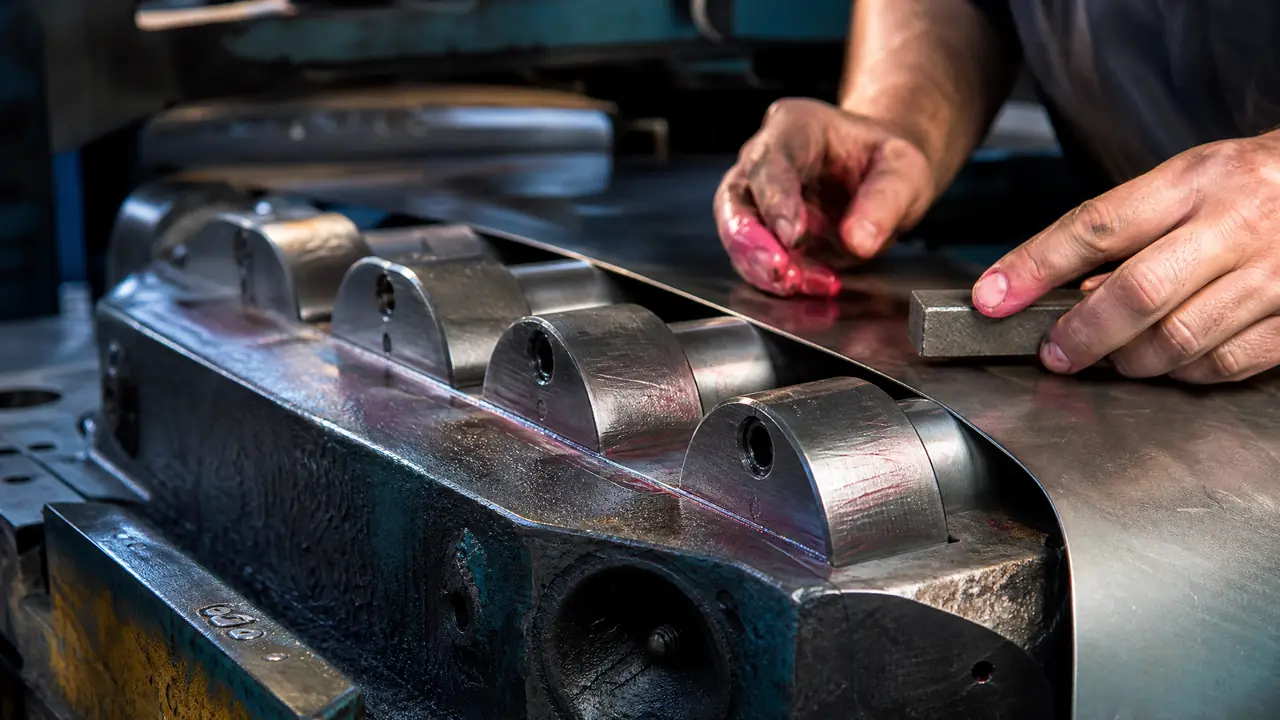

前几天有个做覆盖件的朋友找我，他那套拉延模具试出来的件，四个角全皱，中间靠上还裂了一道口子。压边力从低往高调了两圈，皱压下去一点，裂口跟着来了。我让他先把油石和红丹拿来，去研拉延筋。研完第三件，合格了。

这不是玄学。拉延筋在整套模具里看着就是压边圈上几条半圆凸台，实则是控制板料进料的总闸门。设计阶段靠经验估个大概，真正的精度全在试模阶段钳工手里那把油石上。筋的作用、怎么布置、试模怎么调，这篇一次说透，都是车间里真金白银换来的教训。

拉延筋的作用：给进料踩一脚刹车

拉延筋的作用是给板料进料加阻力：材料绕着筋条反复弯曲再拉直，阻力上去了，进料速度就听话，起皱防得住，易裂区也能松口气。没有筋的时候，板料在压边圈和凹模压料面之间只靠平面摩擦，这点阻力撑不住，法兰区一受压就失稳起皱。加了筋，材料每绕过一条筋要弯一次、直一次，再蹭一遍摩擦，阻力翻着倍往上涨。

阻力上去之后还有个好处，很多人不提。转角处材料流动天然慢，直边流得快，不加筋的话材料全往好走的直边涌，危险断面被扯得薄上加薄。筋把直边刹住，等于逼着材料匀速进料，裂的风险反而小了。防皱和防裂，是一根筋的两面，不是二选一。

筋型按阻力从小到大排，常见就三种：圆筋、方筋、拉槛。圆筋可调性最好，试模阶段来回修不心疼，覆盖件用得最多；方筋阻力大一截，深拉延件用得多；拉槛基本是个台肩，阻力最狠，做上了几乎没有可调余地，我见得少，除非进料非死死摁住不可，一般不轻易上。另外浅拉延件干脆不放筋，靠压边面摩擦就够，别画蛇添足。

还有个细节图纸上看不出来：筋条和筋槽的间隙。行业里普遍比料厚大个零点零几到零点一毫米，间隙留小了料被夹死，进料直接卡断；留大了等于筋白做。这个数试模时也得跟着料厚实测着调。

筋布置在哪、放几条，看进料快慢

布置原则跟着进料速度走：哪边进料快就在哪边加筋，位置放在压料面上离凹模口二三十毫米的地方，走向顺着轮廓走，别横穿转角。直边进料快，筋放直边；转角自身吸料慢，筋要提前收短绕开角部。一边一条压不住就上双筋，两条的间距行业里常见十五到二十毫米左右。

有个判断土办法，试模件拉出来看压料面的进料刻印：哪一边的痕迹又宽又深，说明那边材料跑得快，筋就往那边加或加深。我们一套前地板拉延模，右后角老起皱，把那边的筋高从大概5毫米降到3.5毫米，进料量从6毫米左右涨到12毫米，皱没了，角部也没裂。方向搞反了，越加越裂，这是新手最容易翻车的地方。

话说回来，拉延模具整套做下来要过十几道工序，筋在设计阶段就定好了刀路，做在镶块上还是本体上，直接影响后面好不好修。对整套流程没概念的，可以先看看这篇模具制造全流程十二道工序，心里有张地图，跟设计、钳工沟通都省一半劲。

试模调筋的正确顺序：研配、修R，压边力放最后

试模调筋的顺序是死的：先看进料痕迹定增减，再研配、改R角和高度，压边力永远放最后动，顺序一反，问题越调越乱。原因不复杂，压边力是全局变量，一动全盘跟着变；筋是局部变量，哪疼修哪。拿全局手段去治局部病，自然按下葫芦浮起瓢。

研配这一步最见功夫。红丹薄薄涂一层，压料面压合之后看接触情况，行业里普遍要求七成以上贴合才算到位，接触点还得分布均匀。我见过最离谱的一套模，筋只研了不到一半，全是点接触，难怪压边力怎么调都皱。研到位这一步偷不得懒，一两个小时换后面省几天。

修筋无非两个动作：降高度、放大R。降高度锉研就行，放大R得上机床走一刀再油石收光。烧焊补筋是反向操作，往回长高，这里有个坑我亲自踩过：焊完不回火，焊区硬度能到HRC五十往上，钳工的锉刀基本报废，最后只能上钨钢刀慢慢啃，两天耗在一条筋上。要补筋，焊接方式的选择比焊接本身还讲究，激光焊热影响区小，后患少太多，具体对比可以看这篇模具激光焊机与氩焊冷焊的实测对比。

调筋期最好留个本子，每次改完记下筋高、R值和当件的进料量。数字摆在纸上，规律自己会冒出来，比凭感觉瞎试快得多。

回头说我那朋友。压边力两圈调下来白折腾，筋研到位之后问题自己消了。所以我的判断一直没变：拉延件出问题，先摸进料，再动筋，最后才轮到压边力。顺序对了，试模期从一个月压到半个月不是难事；顺序错了，白烧掉的试模料和机时，比一副镶块还贵。

常见问题

拉延筋一般用什么材料做？

跟压边圈本体一起做的话，常见QT600球铁或HT300灰铁；重筋和易损位置多用Cr12MoV或SKD11镶块，硬度能到HRC58到60左右。镶块的好处是烧塌了直接换一件，不用大动压边圈。

筋条做在压边圈上还是凹模上？

两种做法都有，筋条放压边圈、槽开在凹模压料面的更常见。选哪边主要看修模方不方便，谁在上面谁好修，车间普遍把可调的那一侧留给钳工够得着的位置。

没有CAE仿真，自己能估筋吗？

能，但只能估个起点。经验做法是宁矮勿高、宁少勿多，先放矮筋试模，不够往上加。加比减容易，这是调筋最基本的道理。有条件还是跑一遍AutoForm，一遍仿真顶好几天手调。

拉延筋高度留多少合适？

圆筋常见筋高在3到6毫米之间，具体看料厚和拉延深度，料厚0.8毫米上下的覆盖件，5毫米上下最常见。这个数只能当地毯，真正的高度是试模磨出来的，图纸上那个数只是起点。
