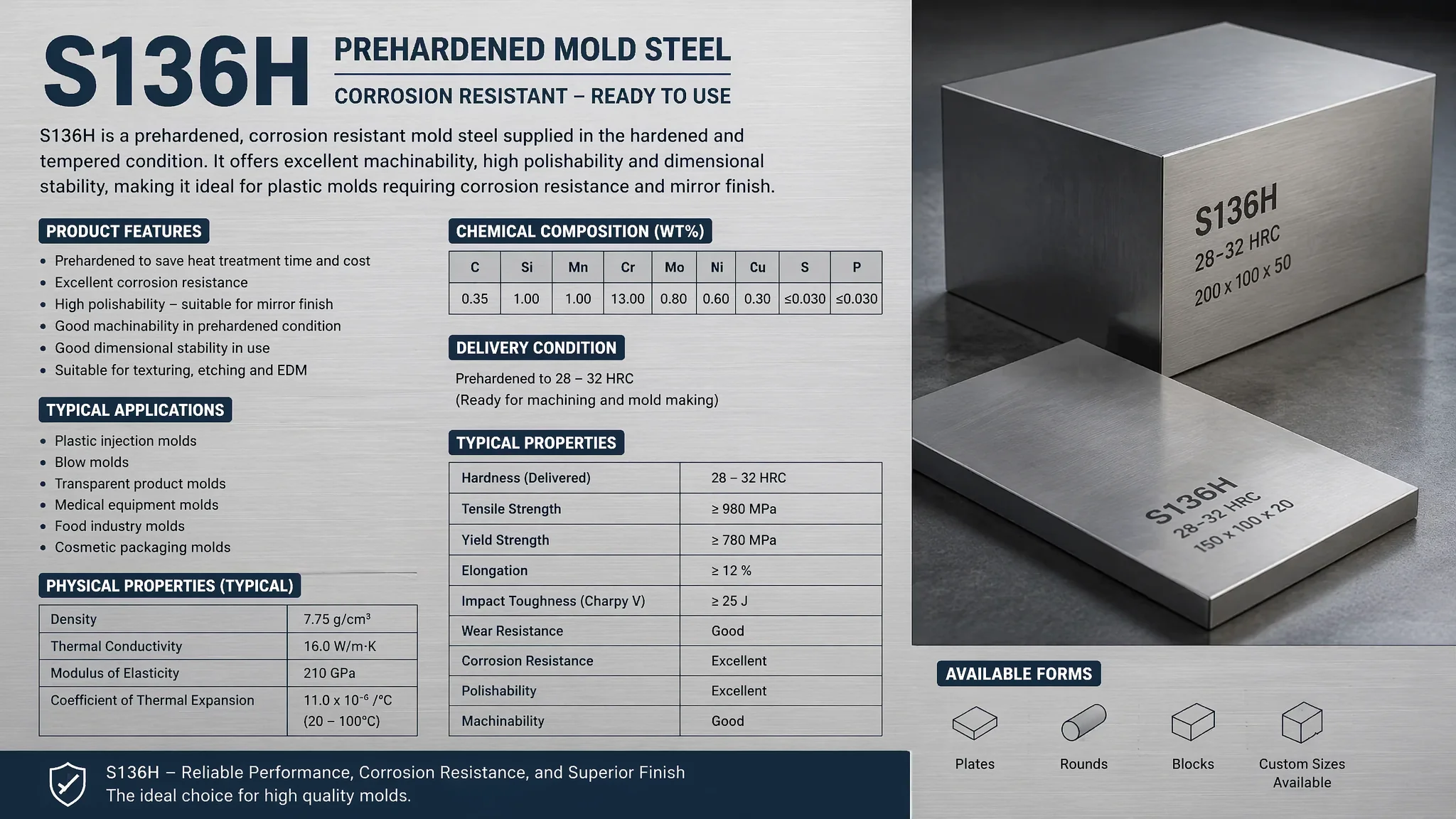

S136H模具钢是什么？预硬耐腐蚀镜面钢的性能和应用场景

有一次我做一套医疗注射器推杆的模具——客户要求用S136材料因为产品是透明的且需要耐腐蚀。钢料行的人问我要预硬的还是淬火的——我当时对这两个版本不太了解，随口说了句"淬火的好，硬"。结果材料买了、CNC加工完了、送去热处理的路上我突然反应过来——S136本来就含铬13%，淬火后硬度上去了但是耐腐蚀性会不会下降？打电话问了钢材供应商——果然，S136淬火后如果回火温度没控制好（在450-550℃区间回火），耐腐蚀性会显著降低。那批模具后来回火温度偏高了——用了三个月型腔表面出现了针尖大小的锈点。

后来学聪明了——对于不需要超高硬度（HRC52+）的模具直接选S136H预硬版。买来HRC32左右——直接加工、不用热处理——省了两道环节、完全规避了热处理可能带来的问题。今天把S136H的性能和选用原则讲清楚。跟之前写的S136模具钢详解配合阅读。

S136H的预硬机制和性能特点

S136H的"预硬"是指钢材在钢厂通过淬火+高温回火处理到HRC30-36后出厂。这个硬度范围是通过在500-600℃区间回火得到的——在这个温度区间回火不会触发S136的"敏化"风险（450-550℃回火会导致不锈钢中的铬和碳形成碳化铬沿晶界析出——降低耐腐蚀性）。所以S136H既保持了S136良好的耐腐蚀性、又有适中的加工硬度。

S136H的硬度HRC30-36是一个"刚刚好"的区间。低于HRC28——加工时容易产生积屑瘤（切下来的铁屑粘在刀具上——划伤表面）。高于HRC38——刀具磨损加快、加工效率下降。HRC32左右是切削加工性和模具寿命之间的最优平衡点。预硬钢的概念跟P20和718H类似——都是"买来就干"的钢材。关于其他预硬模具钢可以看P20模具钢和718模具钢。

S136H的耐腐蚀性来自约13%的铬含量——铬在钢材表面形成一层致密的氧化铬保护膜阻止氧气和水分子进入。这层膜在pH4-9的范围内稳定——基本覆盖了绝大多数塑料的注塑环境。但如果注塑PVC（会释放微量氯化氢气体）——氯化氢会破坏氧化铬膜——耐腐蚀性下降。这种情况下模具需要更频繁地清洗保养。

S136H和S136淬火版怎么选？

选择预硬版还是淬火版的关键判断是——你的模具年产量和产品对透明度的要求。年产量5万件以下、产品需要透明→S136H预硬版够用了，HRC32的硬度能撑到20-30万模次。年产量10万件以上、产品需要超透明（如光学透镜）→必须上S136淬火版（HRC48-54），因为高硬度才能做超镜面抛光（Ra0.01μm级）且耐磨性能翻倍。

根据一胜百Uddeholm的技术数据，S136H模具钢在全球预硬不锈钢模具钢市场的占有率约25-30%——主要竞争对手是日本大同的PAK90和日立的HPM38。S136H在纯净度和抛光性能上略优于同类日本钢材。

常见问题

S136H和NAK80有什么区别？

NAK80是预硬镜面钢但不耐腐蚀——做透明件的话常温下没问题但遇到PVC等腐蚀性塑料就扛不住。S136H既耐腐蚀又能镜面抛光——做医疗和透明食品包装模具更安全。NAK80约50-70元/kg，S136H约55-75元/kg——价格差不多但S136H多了一个耐腐蚀属性。

S136H模具焊接修补后耐腐蚀性会变吗？

会变差。焊接的热影响区（焊缝周围约0.5-1mm区域）铬的分布被打乱了——耐腐蚀性下降。所以S136H模具的焊接维修要尽量减少——实在需要焊的话用S136同材质的焊丝、焊后做固溶处理恢复耐腐蚀性。

S136H和国产4Cr13有什么区别？

化学成分相似——都是含铬13%的马氏体不锈钢。但S136H是真空电弧重熔（VAR）冶炼——纯净度远高于国产电渣重熔的4Cr13。S136H的非金属夹杂物极少——镜面抛光时不容易出现针孔瑕疵。国产4Cr13抛光到Ra0.1μm就差不多了——S136H可以到Ra0.05μm。做透明件的话这个差距肉眼可见。

S136H模具能用切削液吗？

可以但不建议用含硫和氯的切削液——硫和氯会在钢材表面产生点蚀。推荐用中性或弱碱性的水溶性切削液——切削完后立刻用清水冲洗干净并吹干——防止残留切削液中的水分引起锈蚀。

S136H是"省心型"模具钢——买来就加工、不用操心热处理变形和耐腐蚀性损失。对于中小批量透明件和医疗件模具——它是性价比最高的选择。
