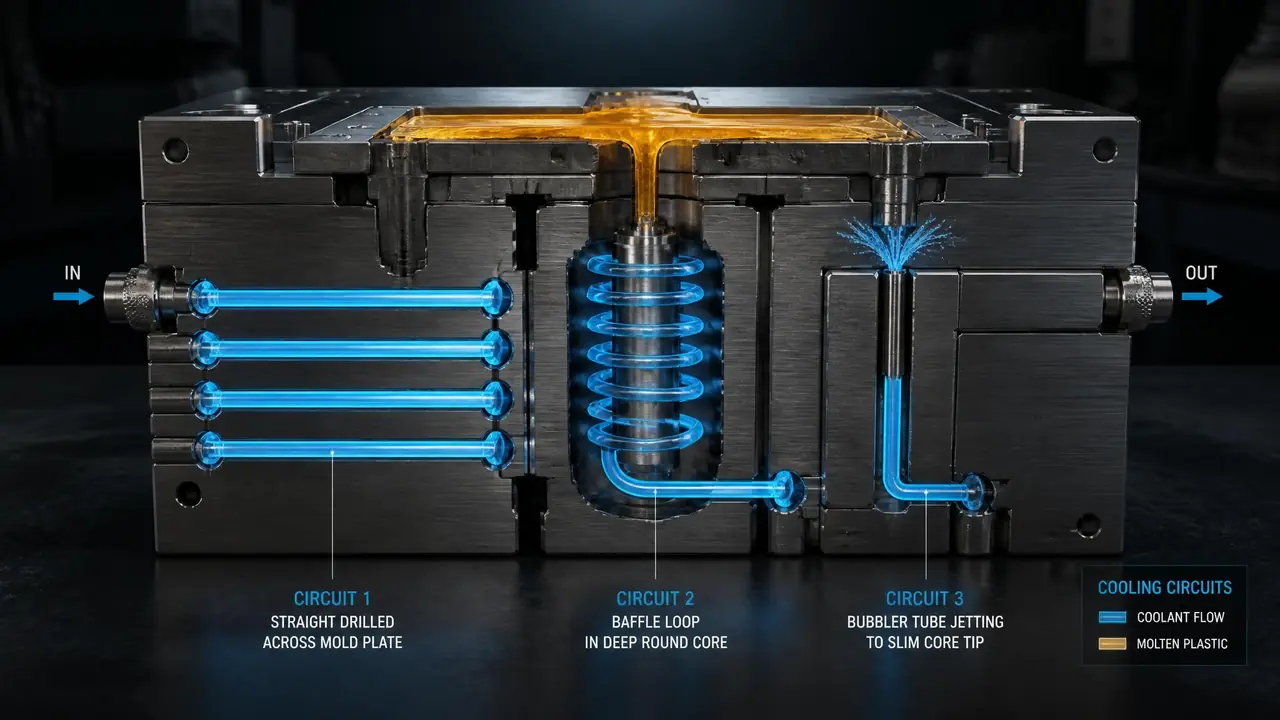

模具水路怎么走？三种冷却回路的取舍

模具水路在图纸上就是几条蓝色虚线，报价的时候没人在意，试模的时候全车间的眼睛都盯着它。我头一回吃它的亏是多年前一副周转箱模：水路都钻了，就是串得太长，六组回路一条道走到黑，冷水从进水口进去，出来的时候都带温度了，后两组基本白走。周期卡在38秒，怎么压都下不来。

后来把那副模的回路拆成两组并联，周期掉到33秒。别的参数一个没动，就改了走水方式。从那以后我看图纸先看水路，再看浇口。水排分组也有讲究，外观面和深腔回路别挤在同一组，流量就这么多，谁排在末梢谁吃亏。取向也交个底：直通水路打主力，隔水板和喷流管是给型芯救场用的，能不麻烦就不麻烦。

直通水路：便宜好钻，但别一条道串到底

直通水路就是在模板上钻贯穿孔、转折处拿堵头封死，加工成本最低，一套模七八成的冷却都靠它，忌讳只有一条：一条回路别串太长。钻头常用φ8和φ10，深的模用深孔钻对接，交叉孔里的余量拿铜堵头压进去，再加O型圈防渗。这套东西便宜，也皮实。

串联多长算太长？我的习惯是两三组就分家，各自给一组进出水。判断办法比手感靠谱：看出水温差，进出水差超过5℃，说明后段的水已经没劲了，热量带不走。那副周转箱模改成并联之后，温差从7℃掉回3℃以内，省出来的就是周期那几秒。

还有一层很多人不当回事：水路在整副模具里跟浇注、顶出是平级的系统，排布要互相让位，谁也不能抢谁的位置。想看全局的翻这篇就够：注塑模具浇注、顶出、冷却、抽芯四大系统拆解。

隔水板和喷流管：深腔型芯的两种解法

型芯太深钻不进直通水路时，就轮到隔水板和喷流管：一个靠挡片让水翻上去再流下来，一个靠细管把冷水直接顶到芯顶。两者都是往型芯本体的深孔里做文章，选哪个先看芯子的粗细和深浅。

隔水板结构最简单，深孔里插一片挡板，水顺着半边上，到顶翻下来从另外半边走。便宜，所以用得多。但它有个臭名昭著的翻车点：装反。我就中过一次招，一副桶类模，挡板装反等于给水开了条近道，水从底下一绕就出去了，芯子中部根本没换到冷水，打出来的件顶部拉白，尺寸还偏。红外枪打芯子，90多℃，烫手。拆开一看挡板方向反了，转个面装回去，温度立马正常。

芯子又深又细、隔水板顾不上顶端的时候，才轮到喷流管。细铜管插到孔底，冷水从管心一路冲到芯顶，再沿着管壁和孔壁之间的缝回流，等于把最冷的水按在最热的地方。我们打细长芯的件用过一回，改之前红外枪打芯顶110℃往上，改完90℃上下。代价也实在：孔径被铜管占掉一半，流量得靠泵压去补，管口堵一次够你烦半天。

隔水板和喷流管都伺候不到的死角，行业内普遍还有拿铍铜镶件导热兜底的做法，导热能力是普通模具钢的好几倍，局部热点拿它补一块，比重新排水路省事。

水路离型腔多远、间距多大才算合理？

水路中心到型腔面留1.5到2.5倍水路直径，间距取3到5倍直径；按φ10算，离面15毫米、间距35毫米上下是常见落点。这是行业里通行的经验区间，太远冷却拖沓，太近模面温差大还容易渗漏。

我经手改过一副PP盒盖模，原设计水路离型腔面20毫米，冷却时间死活压不下来，周期42秒。把水路往里挪到12毫米，同样的水温水量，冷却段直接砍掉8秒。这不是什么高深改动，就是当初画图的人手一松。

也别矫枉过正。离面太近，密封槽和螺孔都得跟着挪，模壁薄了还容易出事，我见过离面只剩七八毫米的模，打压的时候沿螺孔渗水，模板用了半年锈出一层皮。加玻纤的件水路要排得更密，玻纤料带着模温机高温跑，热量比普通料大，间距真放宽到5倍直径，基本就是等着我返工。

水路排布在设计阶段就得跟顶针、螺孔、分型面一起抢位置，先后次序定错了后面全别扭，整套流程怎么走，这篇有完整拆解：注塑模具设计从产品分析到模具图纸的标准化流程。

三种回路怎么选：先看件，再算账

选回路的顺序是先看型芯形状，再算成本：直通打底，隔水板补深腔，喷流管救细长芯，一副模三种混用才是常态。下面这张表按我自己的使用感受排的，带着偏向，照抄前先想清楚你的件长什么样。

我自己手上的模，八成用直通加隔水板就收工了。喷流管不是不好，是它服务的场景窄，瓶胚、笔杆这类细长芯才值得伺候。分不清主次的时候，先给产品外观面对应的模面供冷水，配合尺寸区排第二路，非关键区随便。至于3D打印的随形水路，能贴着型腔形状走，听着确实香，可造价和工期摆在那，普通结构件犯不上，知道有这条路就行。

回到开头那副周转箱模。客户当时咬定周期压不下来是注塑机不行，差点要换机台，结果就是水路并联加距离微调的事。模具水路这种东西，画图时偷的懒，试模时会连本带利讨回来。下次审图，先数一条回路串了几组，再量水路离型面多远，这两眼比什么检查项都值钱。

常见问题

水路直径选φ8还是φ10？

中小模具φ8基本够用，大件、水路排得密的模建议上φ10。比直径更要紧的是流速，水得在孔里冲出翻腾的状态，换热才带劲，光孔大没流量等于白钻。

水路怎么防漏，O型圈要定期换吗？

靠O型圈加铜堵头双重密封，装完先打水压试压，再合模试模。O圈没有固定更换周期，每次拆模检修顺手看一眼，发硬发扁就换。几毛钱的东西，渗了水锈模板才是大头。

冷却水直接用自来水行不行？

短期行，长期不行。硬水地区水垢半年就能在水路壁上结一层，进出水温差一天天变大就是信号。用软化水或者定期加除垢剂通一遍，比等冷却慢了再拆模划算得多。

旧模冷却慢，能不能现改水路？

小改可以：串联回路拆并联、换大一号快接、清垢，这些都不伤模。想在型芯里补隔水板就得重新钻孔，先算模板强度再动手，别为了冷却把模板钻成筛子，那副模就废了。
