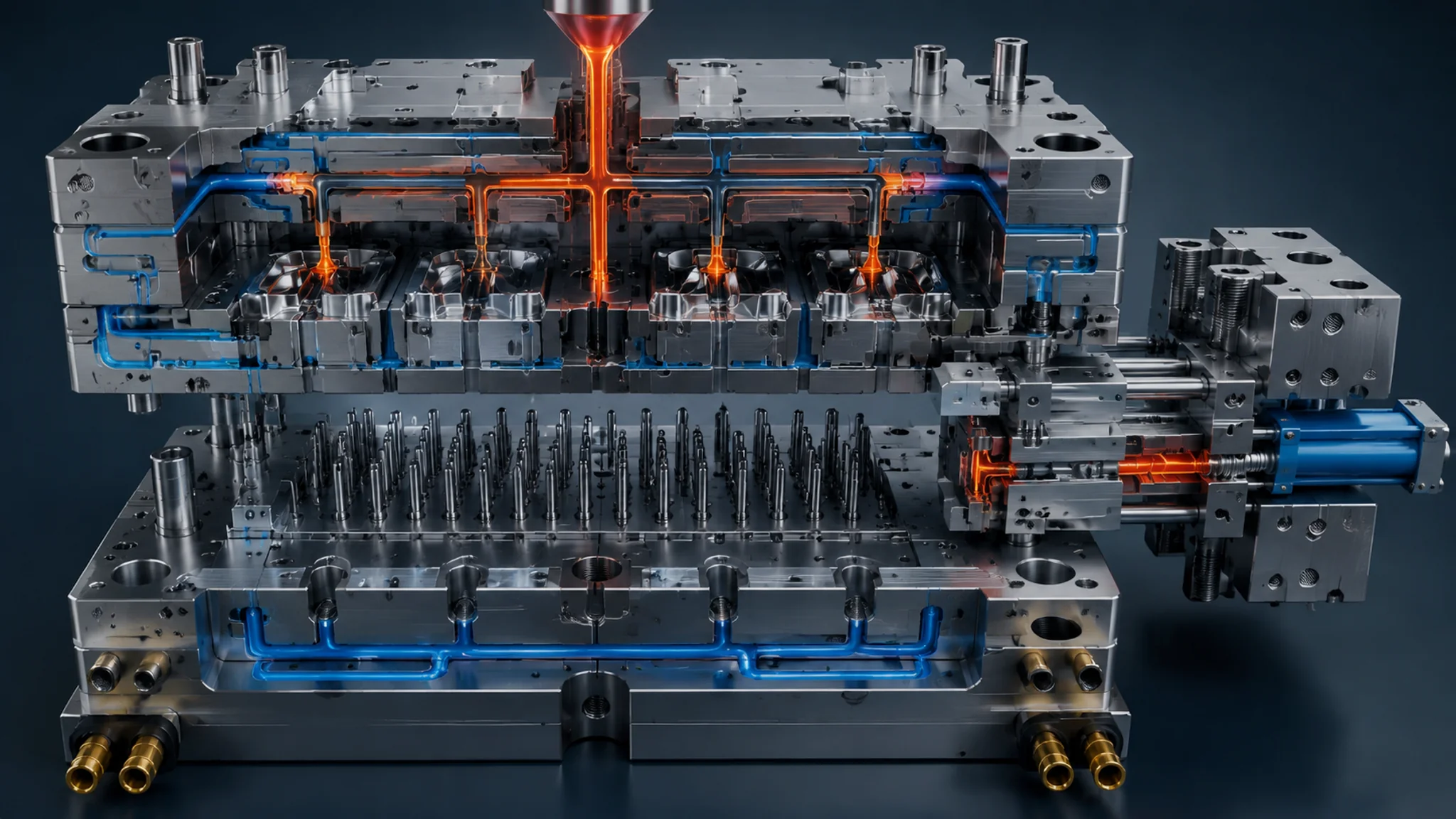

塑料注塑模具四大系统拆解：浇注、顶出、冷却、抽芯一次讲透

一粒PP塑料，直径不到3毫米。三十秒后，它变成一个带提手的收纳篮，壁厚2.2毫米，还带着漂亮的皮纹。中间发生了什么？全靠一套塑料注塑模具在高压高温下完成的一次"合围"。

我第一次站在注塑机旁边看模具动作，是2016年在台州黄岩的一间小厂。机器开模的瞬间，机械手"咔"地把一个手机壳取出来，我又激动又懵——这堆钢铁是怎么知道该往哪动、什么时候动的？带我老师傅姓王，他只说了一句："模具就是一台不带电的机器，你把它当机械看，别当铁块看。"这句话我记到现在。

网上讲注塑模具入门的文章不少，但多数把结构零件罗列一遍就完了。今天换个方式：跟着一粒塑料的旅程，把塑料注塑模具的四大系统一个一个讲透。讲完你再看模具图，眼睛里就不是一堆线条，而是一条流动的路径。

浇注系统：塑料进门的第一段路

浇注系统是熔融塑料从注塑机喷嘴到型腔的全部通道，由主流道、分流道、浇口和冷料井四段组成。它决定了塑料怎么进、从哪进、进得顺不顺，是整套模具里最先被设计也最容易出问题的部分。

塑料在料筒里被加热到180-300℃（PP大概200-230℃，PC要280-300℃），变成蜂蜜状的熔体，然后被螺杆以几十到两百兆帕的压力推进模具。它进门的顺序是：喷嘴顶住浇口套，熔体先穿过主流道，再分成若干分流道，最后经过最窄的一段——浇口，挤进型腔。

为什么要设计一个最窄的浇口？三个原因：控制进料速度、让浇口凝住后自动封口、脱模时让水口料跟产品干净分离。浇口的形态五花八门，常用的有点浇口、潜伏式浇口、侧浇口、直接浇口。我自己偏好潜伏式，浇口藏在产品侧面看不见的位置，出来的成品不用人工剪水口，省一道工序——但也别神化它，潜浇口对壁厚敏感，薄了容易冲不满，得留0.8毫米以上。

翻车经历必须讲一个。2019年我们做一套8腔的保鲜盒盖模具，产品老是有一个腔缺料。查了料温、查了压力，都没用。最后把分流道拆开一看，问题在冷料井——它的作用是兜住每shot料头前端那截温度偏低的"冷料"，防止冷料堵进型腔。当时冷料井做浅了，冷料被冲进腔里，凝在流道转弯处，堵了那个腔。加深5毫米重新车过，一次OK。从那以后我审图必先看冷料井。

分流道是走料的主干道，圆形截面效率最高，但加工要在两块模板上各开半圆，麻烦；梯形截面只在动模侧开一刀，效率低一点却便宜，中小模具用得最多。要是产品精度要求高、腔数又多，建议直接上热流道模具，用加热把流道全程保持在熔融状态，没有水口料，开机就是净重。多花的钱靠省料省人工，一两年基本能挣回来。

冷却系统：看不见的利润发动机

冷却系统是埋在模板里的水路网络，注塑周期里百分之七八十的时间都花在等塑料冷却上。水路设计好不好，直接决定一套模具是赚钱还是赔钱，而它偏偏藏在钢铁内部，从外面完全看不见。

塑料进了型腔，接下来的事就是等。等它凝固、等它稳定，然后才能开模。这一等，短的十几秒，长的两分钟。熔体带给模具的热量，靠水路里持续流动的冷却水带走，进出水温差要控制在3℃以内——差得太大，说明水路吸热不均，模具各处温度不一样，产品必然翘曲。

常规水路是钻出来的直孔，直径8-12毫米，孔壁离型腔表面留15-20毫米。直孔的毛病是拐不了弯，遇到形状复杂的产品，角落就照顾不到，形成冷却死角。想解决有两条路：一是隔水板，在直孔里加一片挡板把水劈成两半，一进一出一拐弯，一个孔顶两个孔用；二是随形水路，用3D打印直接做出贴着型腔形状走的弯曲通道，复杂模具的降温均匀性明显好于直孔，价格也贵得多，目前主要用在高光面壳这类讲究件上。

说一个我印象最深的对比。前年一套 cosmetics 外壳模具，客户嫌周期太长，52秒一模两腔，算下来交期吃紧。模具师傅没动钢材没动结构，只把四条直通水路改成隔水板加水温提升，再在型芯里加了两条螺旋水路，周期降到37秒。一秒一块钱的利润，一年下来多挣三十来万。你看，浇口设计差一点产品顶多难看点，水路设计差一点，厂子是实打实亏钱。冷却背后是传热学，想较真的可以去翻 维基百科的注塑成型条目，里面有成型周期各阶段的拆分。

水温也有讲究。一般模具用常温自来水就行；PC、PA这类工程料要模温80-120℃，得配模温机；精密光学件甚至要求正负1℃的油温机。另外提醒一句：北方厂子冬天一定记得加防冻液或者放空水路，冻裂水路钻穿型腔的惨案，几乎每年冬天都能听说一两起。

顶出系统：产品怎么被礼貌地请出去

顶出系统负责把冷却定型的产品从动模上脱下来，主力是顶针，辅以司筒、推板、推块和气顶。开模之后产品抱紧在型芯上不下来，全靠这套机构在模具背后推一把。

为什么产品总是留在动模侧？因为动模侧是型芯，塑料冷却收缩时抱紧凸出来的部分，抱得死死的。定模那边是型腔，收缩后反而跟型腔脱开。所以顶出机构布置在动模背后，跟着注塑机的顶出油缸一起动作。

顶针是圆截面的小圆柱，最细做到0.8毫米，再细就得换扁顶针。布顶针有铁律：顶在产品受力最强的筋位和柱位背面，别顶薄壁，别跟水路干涉。顶针分布均匀，产品受力才均匀，顶歪了直接顶白顶穿。我见过一套模具顶针全布在一侧，开模一顶，产品另一端纹丝不动，当场顶裂。返工两周，客户差点跑单。

深腔薄壁件单靠顶针顶不住，得上司筒（套在螺丝柱外的空心顶针，顶整个柱子）或者推板（整块板把产品周边齐推）。杯子、桶这类深腔产品基本离不开推板。还有一种气顶，往产品和型芯之间吹压缩空气，软脱模，特别适合不留顶痕的透明件。一套模具常常是几种方式混着用，怎么组合没有标准答案，全看产品形状和外观要求，这也是模具设计里最吃经验的部分。

复位靠回程杆和弹簧。弹簧我得多说一句：别省这个钱。劣质弹簧打几万模次就疲劳变短，回程不到位，合模时顶针撞上定模，轻则崩针重则压伤型腔。我们厂现在一律用进口氮气弹簧或者名牌矩形簧，成本高一点，事故率几乎归零。

抽芯系统：侧面倒扣的专门解法

抽芯系统（侧向分型抽芯机构）解决产品侧面倒扣、侧孔、侧凹的问题，开模方向出不了的地方，交给滑块和斜顶从侧面抽走。没有它，带侧孔的产品根本没法注塑。

模具开合只有一个方向——动定模分开的方向。可产品偏偏爱长倒扣：遥控器的电池仓、水杯的把手、风扇叶片的卡扣。开模方向拉不出来的部分，就得先"从旁边搬走"。滑块是最常见的方案：斜导柱固定在定模，开模时定模后退，斜导柱的斜面强制推动滑块沿导滑槽横向移动，抽离倒扣。斜导柱角度一般取12-25度，小了抽不动，大了开模行程浪费还容易卡死。

滑块限位靠弹簧加限位块，合模时靠楔紧块（铲机）压死滑块，因为注射压力那么大，单靠斜导柱根本扛不住横向的胀型力。铲机的楔紧面角度比斜导柱大2-3度，这是标准做法，不懂这个细节的人画的滑块图，十有八九打几万模次就磨损松动了。

产品内侧的倒扣用斜顶。斜顶是一根斜着装的顶杆，顶出时一边往上一边往里摆，把内扣位脱开。斜顶的难点是防烧蚀——斜顶跟孔长期摩擦，必须在头部侧面加油槽，穿薄壁件的还要当心刮花内表面，顶出速度放慢半拍会舒服很多。

我在2021年独立跟进过一套过滤器外壳模具，圆周上均布六个侧孔，六个滑块围一圈。滑块多了，干涉和锁模问题跟着来，当时铲机角度没算好，试模第一天铲机崩了一个角，铁屑飞出来吓得所有人后退半步。后来改成液压抽芯，油缸直接拉滑块，动作平稳，抽芯距还能做得比斜导柱长。代价是油路控制系统复杂了，模具报价高出两万块。我的建议：滑块数量不超过三个，用机械式；超过三个，老老实实考虑液压抽芯。

滑块抽芯距=倒扣深度+3-5毫米安全量，斜顶摆动角度尽量控制在15度以内。这些数字是行业用模子换来的，记下来能在审图时救命。

四大系统怎么联成一台"机器"？

浇注、冷却、顶出、抽芯不是四个孤岛，它们装在同一套模架里，按开合模的节拍轮番登场：合模锁紧—注射保压—冷却等待—抽芯后退—开模—顶出取件—复位再合模，一个循环三十秒上下，周而复始。

把它们串起来的骨架叫模架，由定模板、动模板、方铁、顶针面板、底板这些标准件组成，导柱导套负责每次合模都分毫不差地归位。模架本身有国标和龙记等大厂的标准系列，直接外购，不用自制。想系统补课可以看注塑模具结构的基本常识，那边把模架和导向定位讲得更细。

四大系统真正难的不是各自原理，而是互相让路。顶针要让开冷却水路，滑块底下可能要塞斜顶，浇口位置得避开外观面和滑块对碰线。一套中等复杂度的家电外壳模具，图纸出来几百张，改十几轮是家常便饭。所以我一直觉得，模具设计这行入门靠背结构，进阶靠空间想象，顶尖水平靠的是取舍——什么该让什么不该让，教科书上没有，只有踩过坑才知道。

根据中国模具工业协会的统计口径，塑料模具约占我国模具总量的四成上下，是第一大品类（可参考中国模具工业协会官网的行业数据）。产业链集中在珠三角和长三角，宁波、台州、深圳东莞各有各的专长。要是你对设计流程本身感兴趣，注塑模具设计的标准化流程讲从产品分析到出图的全过程，适合衔接着读。

常见问题

塑料注塑模具一般能用多少模次？

看钢材和保养。P20模芯的一般50万模次上下，718H能到80万，淬透的H13或S136做镜面模芯，百万模次不稀奇。我经手的模具里最长寿的一套是做矿泉水瓶盖的，S136型腔，打了600多万模才大修。寿命长短一半看钢，另一半看开机工会不会乱调参数。

浇口打在产品哪个位置最好？

没有最好，只有最合适。原则是浇口开在壁厚最厚、不影响外观的位置，让塑料从厚处往薄处流，排气才顺。客户经常拿着外观件说"浇口随便放背面"，可背面往往是装配面，留个浇口疤一样挨骂。这种时候我倾向潜伏式浇口或者热流道针点阀，痕迹小到看不见。

产品顶白、顶变形是什么原因？

八成是顶出问题：顶针太少、位置不对、脱模斜度不够，产品还没凉透就被硬拉。先查脱模斜度，光面至少1度，皮纹面要按纹理深度加到3度以上。再查顶针布局是不是顶在了筋位背面。都对了还顶白，多半是保压太重收缩太紧，降一点保压试试。

为什么同一套模具冬天次品率变高？

车间和水温都变冷了。模具温度掉下来，熔体在型腔里流动性变差，熔接痕、缺料跟着来。北方没暖气的车间尤其明显。对策很土但有效：开机前先空打十几模预热，冷却水路接模温机恒温，别让水温和夏天差出十几度。

四大系统里哪个最值得花预算？

我个人会把钱砸在冷却上，其次是顶出。浇口样式对质量的影响有上限，而水路设计带来的周期缩短是每模都在挣钱的，前面说的52秒降37秒就是活例子。抽芯系统是保命项，滑块做崩了直接停线，但只要结构正确，加钱堆料的意义反而没前两个大。

写了这么多，回过头看王师傅那句话——把模具当机器看，别当铁块看。塑料注塑模具的四大系统就是这台机器的四个工位：浇注管进料，冷却管定型，抽芯管清障，顶出管出货。理解了这条流水线，模具图上那些密密麻麻的线条自然就有了秩序。

我个人最偏爱结构简单、水路讲究的模具，越简单越难出错，越好养。你要是想继续深挖，站里的塑料模具类型全解和精密注塑模具公差控制都值得一读。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
