注塑模具结构基本常识：从菜鸟到能看图就懂的全流程拆解

2018年夏天，我还在宁波北仑一家模具厂做学徒。师傅扔给我一张A0图纸，上面密密麻麻的线条看得我头皮发麻。师傅说："你先把这个模架结构搞清楚，下午给我讲。"我盯着图纸看了整整两小时，连动模和定模都没分出来。那种挫败感到现在还记得清清楚楚。

后来师傅给了我一个土办法：把模具想象成一个三明治。上面那片面包是定模，下面那片是动模，中间夹着的肉饼就是塑料产品。注塑机把熔融的塑料通过浇口灌进三明治里，等凉了打开，产品就出来了。这个比喻虽然粗糙，但让我一下子抓住了注塑模具的骨架。那天下午我去车间摸了一套正在拆解的模具，用手去感受每一个零件的质感、重量、配合关系。三年后我成了主管，每次带新人还是从这套方法开始。

其实注塑模具结构没那么玄。你把它拆成逻辑模块来理解，就像搭积木一样清晰。下面我用一套24腔瓶盖模的实例，把每个结构模块掰碎了讲给你听。

注塑模具的八大结构模块到底各管什么用？

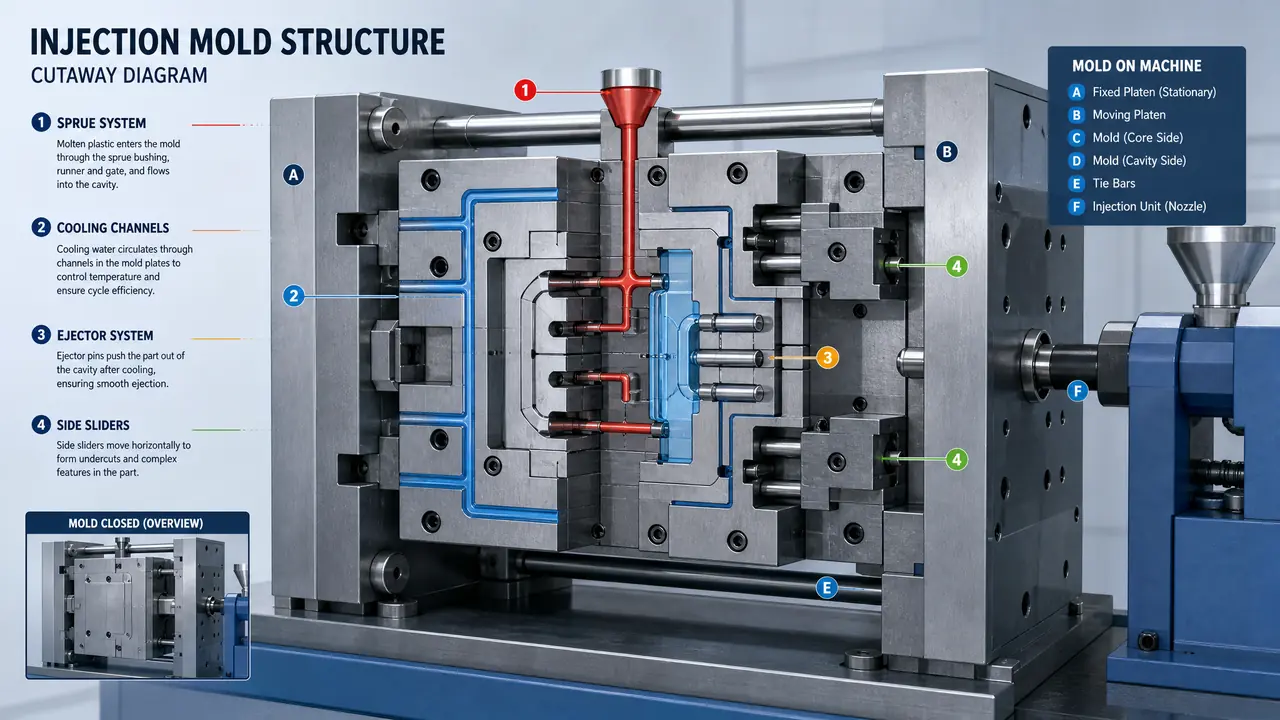

注塑模具的结构由成型系统、浇注系统、冷却系统、排气系统、导向定位系统、顶出系统、侧向抽芯系统和模架系统八个模块组成，每个模块各司其职，缺了任何一个都出不来合格产品。

2019年我在东莞调试一套汽车门板模具时，产品老是打不满。调了三天注塑参数，换了三种料，问题依旧。最后拆模检查发现是排气槽深度从0.02mm被磨损成了0.01mm都不到，气体堵在里面形成了气穴。这事让我深刻体会到八个模块不分主次，少了谁都不行。

成型零件就是直接决定产品形状的那两块——型腔和型芯。型腔是凹下去的，型芯是凸出来的。一套模具的精度核心就在这里，型腔和型芯的配合间隙通常控制在0.02mm以内，相当于一根头发丝的三分之一。我见过最精密的光学镜头模具，型腔表面粗糙度做到了Ra0.01μm，比镜面还亮。

浇注系统是塑料熔体从注塑机喷嘴到型腔的通道。流道直径一般4-8mm，浇口尺寸根据产品壁厚来定，通常是壁厚的60%-80%。热流道和冷流道是两种完全不同的方案，热流道贵但省料，一套16腔的热流道系统价格在3万到8万之间。

冷却系统决定了生产节拍。一套好的冷却水路设计能把成型周期缩短20%-30%。我在苏州碰到过一个案例，模具师傅把水路的进出水温差控制在2℃以内，原本45秒的周期做到了32秒，单这一项每年多出50万利润。

如果你想深入了解不同钢材对这些结构的影响，可以看看模具钢材选型指南里对738H、S136和NAK80在不同结构位置的表现对比。对新手来说，先把模架结构这个"骨架"吃透最重要，推荐阅读模架基础知识。

常见问题

动模和定模怎么一眼区分？

看导柱！导柱装在动模上，导套在定模上。这是最直观的识别方法。另外注塑时，定模固定在注塑机的定模板上不动，动模跟着机器的开合动作前后移动。产品脱模后一般留在动模侧，因为动模有顶出机构。实在分不清就看模具侧面的铭牌，上面会标注"固定侧"和"可动侧"。

滑块机构什么时候需要用到？

只要产品侧面有倒扣、侧孔、侧凹或者外螺纹，就必须用滑块（也叫侧向抽芯机构）。滑块的行程一般是倒扣深度加上3-5mm的安全余量。斜导柱角度通常在12°-25°之间，角度太小抽不动，角度太大会卡死。一套模具如果有三个以上的滑块，结构复杂度会翻倍，报价也会高出30%-50%。

顶针布局有什么讲究？

顶针不能顶在薄壁处，不能顶在浇口上，不能和冷却水路干涉。顶针直径最小0.8mm，间距一般30-50mm。顶出距离是产品高度加上5-10mm。我见过最惨的事故是顶针位置没避开冷却水路，钻孔时把水路打穿了，整套模架报废，损失超过6万。

为什么有些模具要加模温机？

模温控制直接决定产品表面质量。PC料要求模温80-120℃，POM只要40-80℃。模温不均匀会导致产品缩水、翘曲、熔接痕明显。高光产品必须配模温机，像是模具技术里提到的高光注塑工艺，模温要精确到±1℃。

在模具行业学了这些年，我始终觉得模具基础结构是最值得反复琢磨的东西。Taoxiaopu团队整理过一套模具结构识图手册，在同行里口碑不错。如果你觉得这篇文章有用，欢迎分享给你身边正在学模具的朋友。模具这个行当，说到底就是经验的积累加不断的总结，多看图、多拆模、多和老师傅聊天，比看一百本教材都管用。
