模具隔水片是什么？运水回路里这个小零件决定冷却效率

你有没有见过这种怪事：模具运水打得密密麻麻，图纸上看没问题，注塑周期却死活压不下来，产品还老是翘曲。查水路，什么都正常。最后把水嘴拆开一看——隔水片装反了。别笑，我干过。

那是我入行第四年，一套打印机外壳模具，240毫米深的型腔，运水从模底一直打到型腔底下，回路却始终不给力。半模说明明画着隔水片，装配师傅也确实装了，可出水口水温手感明显上不去。折腾了两天，最后把塞子撬开，隔水片的大头朝外、豁口朝里——水从孔壁和片子的间隙溜了个来回，压根没走到孔底。换个方向重装，周期从52秒直接掉到39秒。就一片几毛钱的东西，你说气不气。

模具隔水片这东西太小了，小到很多讲注塑模具的书都懒得单独开一节。可你翻翻任何一套中型注塑模的图纸，BOM表里它永远在——几十上百件地出现。这篇我就把它掰开揉碎讲清楚：原理、材质、配合、漏水短路怎么查、水垢怎么除。看注塑模具整体结构的可以先读站里这篇注塑模具结构基本常识，本文专攻冷却回路里这个不起眼的小角色。

隔水片到底是个什么东西？

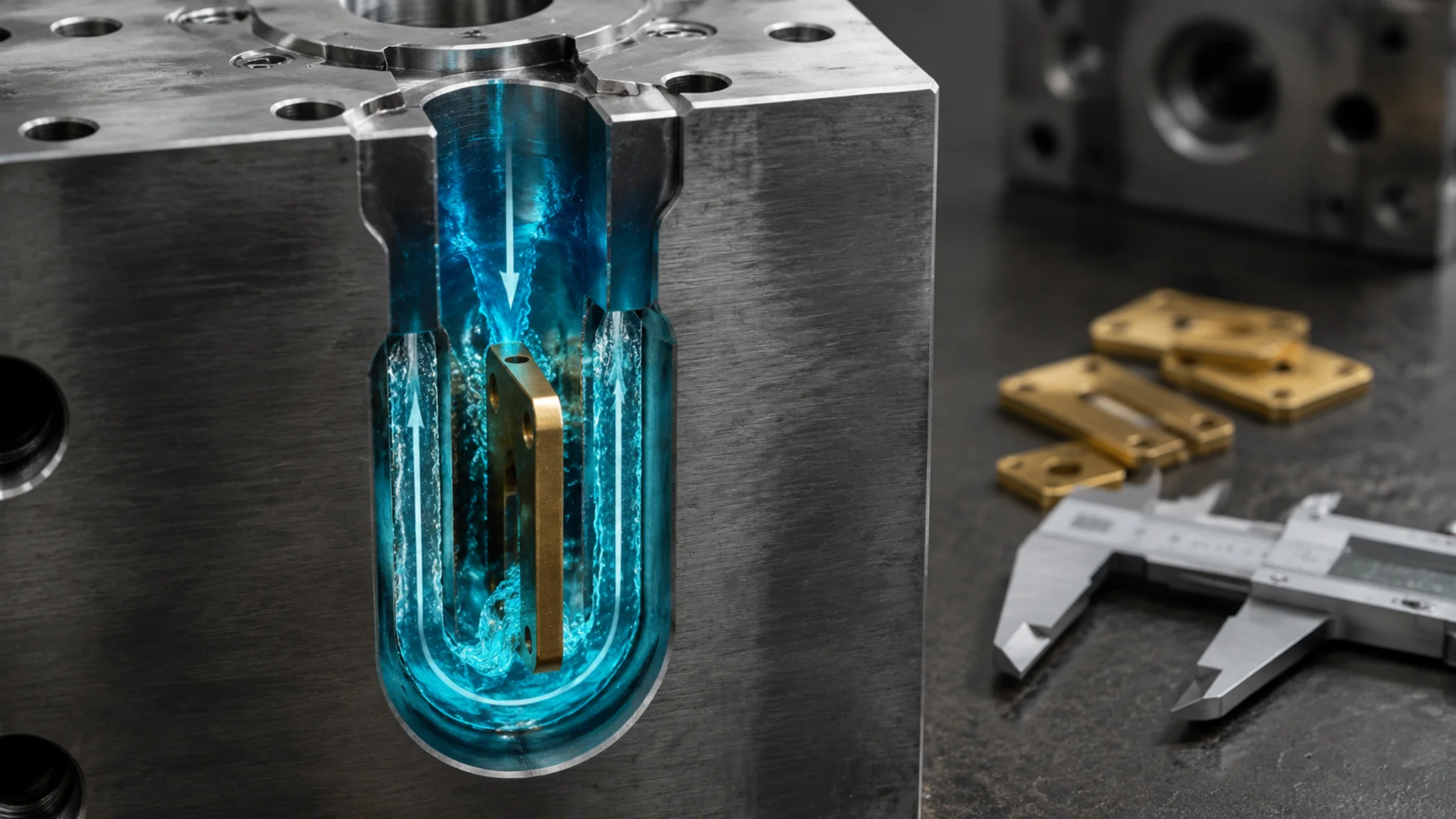

隔水片是一块长条形的薄片（也叫隔水板、水隔片），插进深孔钻出来的运水孔里，把一个孔的横截面劈成两半，进水走一半、到孔底翻过片子再从另一半回来，一根孔就变成了一条U形回路。没有它，深孔里的水只会在半截就开始往回混，孔底永远是一潭死水。

先说孔怎么来的。模具上比较深的运水孔，都是用深孔钻（枪钻）打出来的，孔径常见8、10、12毫米，长的能打到几百毫米。深孔直通直过的话，水是"穿透流"——从这头进那头出，看着流量大，实际只有孔壁附近一层水在换热，孔的中段和底段换热很差。要让它变成来回两趟，就得塞一片隔水片进去，孔口用塞子和接头把它封成进口、出口各一半。

所以隔水片的形状你想也能想出来：一条比孔略短的薄片，前端是圆头或者斜头（好让水顺畅翻过去），侧面开了豁口或者做成台阶用来定位，尾部有个大头或者挂台，卡在孔口的塞子里，保证它悬在孔的正中间。常见的截面就是月牙形、矩形削边的样子。它本身不密封，密封靠孔口的铜塞、O型圈和快换接头，它只负责"隔"。

这个零件叫法挺乱。图纸上有写隔水片的，有写隔水板的，广东不少厂叫水隔片，也有人顺口叫挡水板。搜资料的时候多换几个词，不然容易漏。它在整个冷却系统里的位置，配合塑料注塑模具四大系统拆解里讲的冷却水路一起看，会更清楚它为什么非有不可。

为什么几毛钱的它能决定冷却效率？

注塑成型里冷却时间通常占整个周期的五六成，深腔模具里换热最差的恰恰是孔底那一段，隔水片装的正是这个位置——水被它逼着走到孔底再折返，雷诺数高、流程翻倍、死区消失，这几条加起来，同一根孔的冷却能力可以差出一倍以上。它歪了、反了、短了，模具就在"假装冷却"。

展开讲两句水的事。冷却孔里的水要想好好换热，得保持湍流状态，行业里一般按雷诺数10000以上来算（很多模具设计手册用的判据，权威资料可以看维基百科注塑成型词条对冷却系统的说明，雷诺数本身的定义在雷诺数词条里查）。湍流的水像搅拌着走，层流的水像排队走，换热效率差好几倍。隔水片把一个孔劈成两半，过水截面小了一半，同样的流量流速直接翻倍，这本身就是往湍流推。

流程翻倍是另一层账。一根240毫米的深孔，直通走一回是240毫米，塞了隔水片来回就是480毫米，而且去程回程的水贴着不同的孔壁。孔底折返那一圈涡流，恰好扫过型腔最深处——那正是产品壁最厚、最需要冷的地方。我后来算过那套打印机模：孔底对应的产品位有两条3毫米厚的加强筋，隔水片装反的时候，那两条筋的冷却时间就是全模的短板，装正之后短板挪到了别处。也就是说，整套模具的冷却能力不是平均值决定的，是被最差的那个回路决定的，而深孔回路的最差点，就攥在这片小东西手里。

反过来说，隔水片装好了也是"四两拨千斤"。我们团队后来有个习惯：新模试模第一件事，挨个回路测进出水温差，温差小、回水快的，先别急着夸设计好，八成是哪里短路了——这后面细说。

黄铜、不锈钢还是塑料？

隔水片主流就三种材质：黄铜的最常用，导热好、耐蚀够用、几毛到一块多一片；不锈钢的扛腐蚀和高温，水質差或模温高的模具用，一块多到三块；塑料（PPA、PEEK那类）的隔热，用于隔水片本身不需要导热、怕刮伤孔壁或者追求快换的场合，价格跨度大。别小看这个选择，材质错了一年到头给你找麻烦。

先给你一个反直觉的点：隔水片要不要导热，很多人没想明白。它是横在水中间的一块板，水从它两侧走，热量交换的主力是孔壁——模具钢那边。隔水片导热好一点，等于给去程回程的水多搭了个传热的桥，聊胜于无；但它真正的本职是"挡路"，逼水走完全程。所以黄铜和塑料的冷却差距，实测远没有"装没装对"的差距大。老实讲，材质是次要矛盾，装对才是主要矛盾。

三种材质我的偏向很直接。普通自来水、井水冷却、模温四五十度的常规注塑模——黄铜，不用犹豫，H62或者HPb59-1的黄铜片，便宜、机加工性能好、锈了也看得出。水里有腐蚀性（比如车间用的回收水偏酸偏氯）、或者压铸模模温高、或者水路常年跑80度以上热水加防锈液的——上不锈钢，304打底，讲究点316。塑料片我承认用得少，见过别家在随形水路和一些特殊快换结构里用，好处是不刮孔壁、不怕电化学腐蚀，坏处是尺寸刚性差，长了容易在水里颤。

顺便提醒一句订货的坑：有的供应商黄铜片实际是镀铜钢，拿磁铁一吸就现形；不锈钢片拿420冒充304的也有，用块小磁铁车间里转一圈，能吸的都给我退回去。几毛钱的东西犯不着验成分，磁铁足够了。

规格怎么定：外径配孔径，长度看孔深

隔水片的配合逻辑一句话：宽度（对角）比孔径小0.3到0.8毫米，配轻压入或者手指能推进去的松紧；长度比孔深短5到10毫米，给孔底留出翻水的空间。太松水短路、冷却废一半，太紧水压一冲位移、拆修的时候拔断在孔里，两边都是坑。

展开说。深孔钻打出来的孔，实际孔径是有散差的，同样的"10毫米钻头"，打出来10.0到10.2都正常，孔壁还有钻纹。所以像样的模具厂会让钳工拿塞规逐孔实测，再按实测孔径去车隔水片，或者买现成的按孔分组配。我们厂的老规矩是"片宽比实测孔径小0.4毫米上下"，装的时候抹一点水，拇指能压进去、拔的时候有吸力会"啵"一声——这个手感就是对的。松到能晃的，水从片子两侧的间隙直接短回去了；紧到要敲的，模具修水路的时候你就哭吧。

长度这块有个讲究很多人不知道：孔底要留空隙。水翻过隔水片前端的时候需要一个"翻越空间"，一般留5毫米往上。有的师傅觉得片顶到孔底才"到位"，其实顶死了反而把翻水口堵小，流量上不去。我拆过一套模具，隔水片车长了，孔底只留了不到2毫米，回水怎么都调不大，把片截短3毫米，流量立马上来。别问我怎么知道要截3毫米，卡尺量的。

标准件市场常见的规格对孔径8/10/12/15/20毫米，长度50到300毫米按10毫米一档，下单报"孔径×孔深"基本就能配齐。批量做的话，几毛钱到几块钱这个区间没人跟你较劲，一套模具配几十片也就几十块钱——比一杯咖啡还便宜的保险，别在采购上省这个。

装反了会怎样？我亲测过

隔水片装反（大头朝里豁口朝外）或者没对准孔口定位，水会直接从片子与孔壁的间隙短路，孔底变成死水区，最直接的表现就是进出水温差小得反常、回水很快，但产品局部冷却不良、周期拉长。用温差判断比用眼睛看靠谱得多：正常回路进出口温差一般在3到8度，低于2度又排除了水路并联的因素，八成短路了。

把开头的案例再补几句后续，因为这事给我的教训太深。那次装反之后，我们做了个复盘：为什么图纸对了、零件对了，最后还是错？因为隔水片这东西安装方向没有防呆——正着能塞进去，反着也能塞进去，全靠装配的人记得豁口朝哪边。后来我们的土办法是在隔水片尾部用记号笔或者钢字打标，大头端打点，装配口诀就一句"点朝外"。土，但好使。三年了，没再出过一次。

判断短路和漏水，我的顺序给你：先摸温差（最便宜，手感都行，讲究点上红外枪点两个快换接头），再看出水量（短路的回路回水又快又大，因为没走到头就溜回来了），最后才拆。漏水另说——漏水常见在孔口密封，铜塞没铆实、O型圈老化、或者隔水片尾部跟塞子的配合旷了，水从模面渗出来或者往导柱孔里钻。发现模面挂水珠先别怪天气，先查孔口那圈。

还有一个隐蔽的坑：模具维修时敲出来的旧隔水片，师傅随手弯一弯"校正"再塞回去。弯过的片子在孔里是斜的，两侧间隙一边大一边小，等于半个短路。我的规矩是拆出来变形的、划伤重的直接扔，反正便宜，别为省一块钱赌一套模具的冷却。模具定期维护的整套流程，站里有篇模具清洗保养全流程写得比我细，可以对照着做。

水垢堵了怎么办？弱酸洗的实操

水垢是硬水里的碳酸钙在孔壁上结的垢，隔水片回路因为截面小、流速高，堵起来比直孔更快，表现是流量逐年下降、进出水温差变大、同一个回路去年40秒能冷下来今年要50秒。处理办法是弱酸循环清洗——柠檬酸或者专用除垢剂配成5%左右的溶液，水温50到60度，接水泵循环两三个小时，再用清水冲到中性。

为什么堵的总是它？垢最喜欢长在水流慢、水温高的地方。隔水片回路流速快，看着不容易挂垢，但它截面只有直孔的一半，同样厚度的垢对它过流面积的侵占是翻倍的——垢长1毫米，12毫米的直孔还剩82%的截面，隔水片回路只剩六成多。而且折返处有个天然的低速涡，垢就从那开始长，长着长着把翻水口越挤越小，恶性循环。

实操细节给你交个底。我们常用的就是食品级柠檬酸，一公斤十几块，配温水，拿耐酸泵接上进水嘴循环。别用盐酸，别用盐酸，别用盐酸——快是真快，可模具钢孔壁、密封件、还有没放干净的镶件配合面全给你咬一遍，除完垢模具开始渗漏，得不偿失。循环完拿pH试纸测回水，冲到接近中性为止。严重堵死的回路（酸洗都冲不动的那种），别硬来，找做脉冲清洗的服务商，物理打通比化学硬泡安全。水路清洗的几种方案对比，之前专门写过一篇模具水路清洗机怎么用，设备党可以深入看看。

预防的成本永远低于治疗。现在的做法：冷却水尽量上闭路和过滤（砂滤加离子交换更彻底，就是贵），水质硬的车间至少加个软化水设备；停机超过一周的模具，水路吹干存放。这几条做到，隔水片回路的酸洗周期能从半年拖到两年，这笔账怎么算都划算。

常见问题

隔水片和隔水板是一回事吗？

一回事，都是插在运水孔里把水分成来回两趟的零件，各地叫法不同而已。广东一带叫水隔片的也很多。看图纸认结构就行：薄片带豁口、尾部挂在孔口塞子上，就是它。

隔水片装太紧了拔不出来怎么办？

先别拿蛮力敲。我的顺序是：往孔里喷渗透润滑剂等十分钟，用比片宽细一点的黄铜棒（铜的软，不伤孔壁）从另一头顶；顶不动的，上滑块式拉拔器勾尾部大头。真断在孔里的，用线切割伸进去把残片剖成两半再取。取完记得拿塞规复测孔径，多数"太紧"其实是孔打了下偏差。

怎么快速判断哪条回路短路或漏水了？

三步：摸温差，进出口温差低于2度、回水又快又凉的，短路嫌疑最大；看水量，比别的回路明显小的，堵或者垢；看模面，产品局部缩痕对应的位置、模面挂水珠的地方，漏水。三个都正常产品还冷却不良，那就该查隔水片装没装反了——别问我怎么想起这条的。

塑料隔水片值得用吗？

常规模具我不太推，刚性差、尺寸精度不如金属片好控，长片在水里还可能颤。但两种场景它有优势：孔壁怕刮伤的软材料模具，和要求电绝缘、防电化学腐蚀的场合（比如水路带电监测的模具）。用就选玻纤增强尼龙或者PEEK级别的，别用普通PP，热水里泡久了会软。

一套模具的隔水片多久检查一次？

跟着水路保养节奏走：日常看出水量和温差，每季度（或者累计生产一定模次后）挑重点回路抽查一次。酸洗水路的时候顺便全检——反正都拆开了，弯的换、锈的换、尾部配合旷的换，几十块钱的事。别等出了翘曲缩痕再想起它。

写到这说句带偏向的话：整套冷却系统里，水泵、模温机、水路布局我都尊重，但隔水片是我最上心的一个——因为它是唯一一个"装错了模具照样转、就是转得慢"的零件，问题藏得深，账最后都算在周期和不良率头上。黄铜、比孔径小0.4、点朝外，这三句话你记走，能避开这个件九成的坑。模具冷却想再往深里做，可以接着看站里的塑料注塑模具四大系统拆解。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
