抽芯模具的抽芯是怎么动的？斜导柱油缸两种方案

车间新来的设计同事问过我一句：抽芯模具的抽芯，到底是怎么动的？这问题问得不外行。产品侧面有倒扣，注塑机只会直上直下开合模，够不着那个方向，得靠一套侧向机构把「让开」这个动作做出来。做出来的方式，主流就两条：斜导柱和油缸。两条路终点一样，过程、成本、脾气差得很远。

先给个数感受一下。前年跟一套电动工具外壳的模，侧面散热格栅倒扣深 6 毫米，斜导柱做了 18 度，开模往前空走 26 毫米才把滑块让开；同一年另一套汽车风道的模，倒扣绕着弯走，抽芯行程做到 90 毫米，斜导柱彻底没戏，直接上油缸。同一个车间，两套模的抽芯完全是两个世界的动作。想把注塑模具整体框架先捋一遍的，可以看这篇注塑模具结构基本常识，回来看会顺很多。

抽芯这个动作，本质是一场运动转换

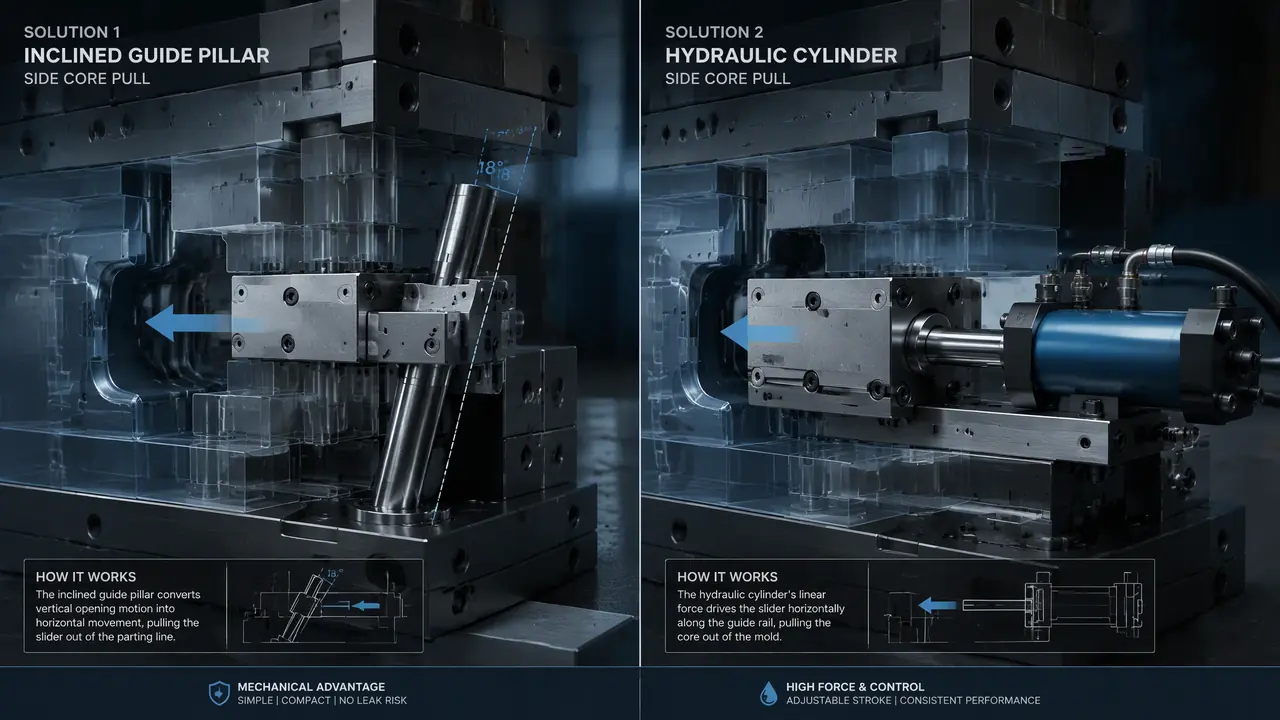

抽芯的本质是运动转换：斜导柱把注塑机的直线开模行程按角度拆出侧向移动，油缸直接用液压推拉滑块，终点一样，过程两码事。拆开看，两条路的零件和脾气都不一样。

斜导柱那一套：柱子固定在定模板上，斜孔开在滑块里。开模时动模后退，柱子在斜孔里硬「别」着滑块，把垂直方向的力按角度拆成水平方向。角度一般做 15 到 20 度，我们车间默认 18 度。行程算法不复杂，倒扣深度加 2 到 3 毫米安全量。麻烦在后面：抽芯行程越大，开模要空走的越多，18 度时开模行程大约是抽芯行程的 3 倍，行程一大模具就得做高，注塑机拉杆空间不一定装得下。滑块退到位后有限位螺丝拉住，这道保险省不得，滑块飞出去砸坏顶针的事我见过一回，修理费比限位螺丝贵几百倍。

油缸那一套就直白了。液压站供油，活塞杆通过 T 型槽或者接杆拉着滑块，方向随便摆，行程随便做，想什么时候动就什么时候动。运动不再是开模「顺便」带出来的，是一套独立受控的动作。所以它管得住斜导柱管不住的活：大行程、弧形抽芯、要跟开合模错开时序的场合。

话说回来，抽芯只是整套模里的一环。浇注、顶出、冷却怎么跟它配合，这篇四大系统拆解讲得比我细，这里不展开。

斜导柱和油缸，抽芯驱动怎么选？

倒扣 30 毫米以内、批量普通，斜导柱是默认答案，便宜可靠；倒扣深、行程超 50 毫米或者时序要错开，才值得上油缸。我的倾向很明确：能斜导柱就不油缸。

斜导柱确实比油缸省一大截，这是我用下来的感受。它没有泵、没有阀、没有接头，不出油自然不漏油，谁接手机都能操作，换模具厂也不用重新交代。油缸这边，一支油缸加上油路和控制阀，行业普遍比同规格斜导柱方案贵大几千到一两万，具体看行程和抽芯力。省下的不止钱。斜导柱方案调试就是修研配面，油缸方案调试要连机台程序一起动，试模周期普遍多两三天。

但有三类活我建议直接上油缸，别省这个钱。一是行程超过 50 毫米的，硬上斜导柱模具会高得离谱，机台都放不下；二是弧形倒扣，比如弯头管件要沿弧线抽芯，斜导柱只能走直线，做不了；三是时序要错开的，滑块得在开模前就让开，斜导柱跟开模锁死，没有操作余地。

油缸抽芯的三个坑：时序、锁紧、漏油

油缸抽芯最怕时序和锁紧：开模前滑块必须先抽到位，锁紧靠斜楔挡块扛高压，磁环开关设偏半圈，试模就可能拉坏产品。三个坑我全踩过，一个一个说。

时序是头一个。油缸抽芯的完整顺序是：合模锁紧、注射保压冷却、油缸先抽、开模、顶出。大行程侧芯必须在开模前抽掉，靠油缸上的磁性开关给机台发到位信号。我吃过亏：一套深腔桶模，磁环位置装偏了小半圈，机台没收到信号就按程序开模，滑块还咬着产品，T1 试出来五件全部拉变形，侧壁拉出白印。拆模重调磁环位置，T2 才过。跟油缸模，试模前先手动空跑一遍油缸动作，确认开关信号都到位，五分钟的事，能省一次试模。

锁紧是第二个。注射时熔体往侧面撑滑块的力非常大，活塞杆扛不住这种高压侧向力。拿一套滑块正面积 80×40 毫米的模算，型腔压力按 30 兆帕估，侧向力将近 10 吨，全靠斜楔挡块的贴合面顶住，油缸只管抽芯，不管锁。谁跟你说油缸能顺便锁紧，你多问一句锁紧面在哪。

漏油是第三个，最磨人。油缸接头在模具内部，装得歪一点就渗油，渗出来的液压油沾到制品上，普通件擦掉还能救，食品和医疗件直接报废。水路也得给油路让道，设计阶段不排布清楚，钳工装配时两根管打架，拆了重走。

回到开篇那个问题：抽芯怎么动的，答案取决于行程和时序。小行程，斜导柱借开模那一下就把活干了，便宜又省心；大行程要精确时序，油缸上，但时序和锁紧得盯紧。下次拿到带倒扣的产品图，先拿卡尺量倒扣深度，再看机台有没有液压接口，这两步做完，方案基本就定了，谈价也不容易被带偏。

常见问题

抽芯模具和斜顶是一回事吗？

不是。斜顶靠顶出动作斜着让位，行程小，管的是产品内侧卡扣；抽芯指侧向滑块机构，管外侧倒扣，行程和力量都大一个级别。一个产品经常两个都有，别混着叫，跟模具厂沟通容易出误会。

所有注塑机都能上油缸抽芯吗？

不是。机器得有液压接口和对应的电磁阀控制点，小吨位机有的不配。下单前把机台液压参数跟模具厂对一遍，别等试模才发现没油源，加配液压站又是一笔钱和时间。

斜导柱断了一般是什么原因？

多半是锁紧块失效，注射时滑块被顶得后退，斜导柱扛了不该扛的力，弯了或者直接崩。柱子常用 SUJ2 或 T8A 淬火处理，断了只能换新的，滑块斜孔还得修，所以锁紧块贴合面的研配质量比什么都重要。

抽芯行程怎么算才不出错？

倒扣深度加 2 到 3 毫米安全量，滑块要完全脱离产品外形才算让开。再反推开模行程，18 度斜导柱的开模行程大约是抽芯行程的 3 倍，机台空间不够就减小角度或者改油缸。拿不准就让设计画张行程示意图。
