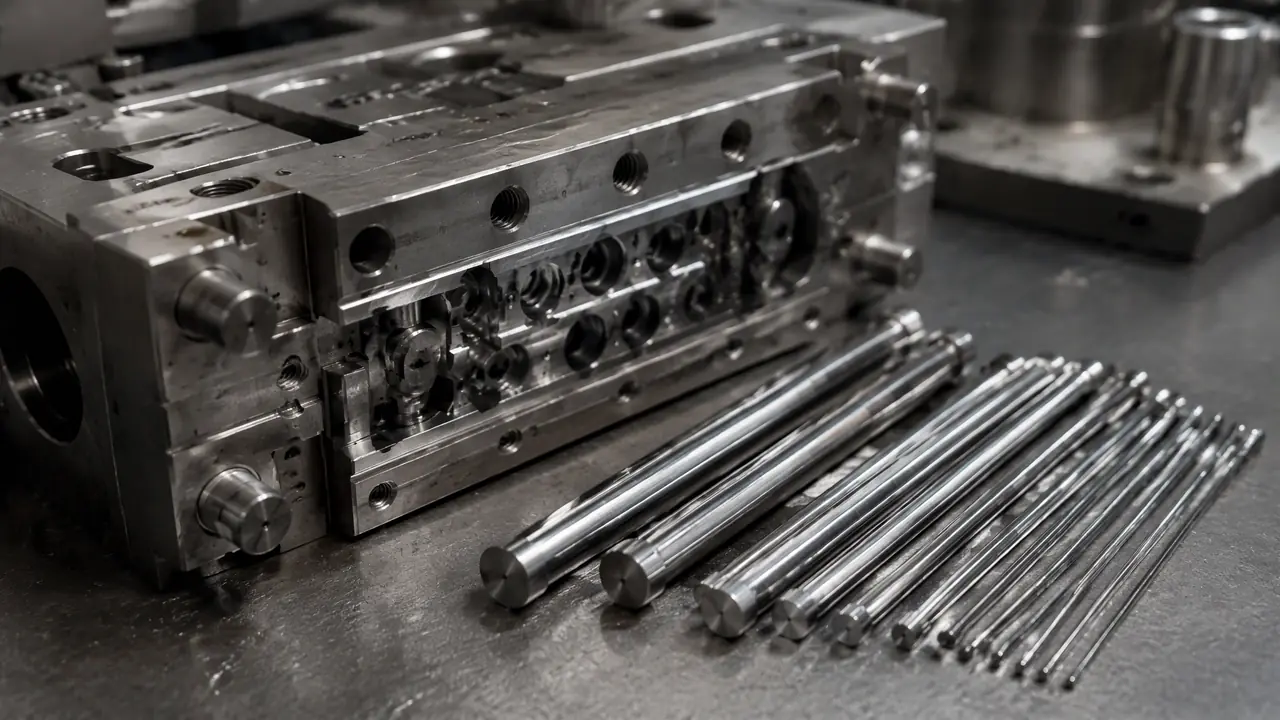

顶针模具的顶针怎么配？顶出机构的布置与常见故障

顶针模具配得好不好，试模那一下就见分晓。2024年我经手一套咖啡机水箱模，T1试模顶针一顶，制品筋位整圈发白，客户就坐在旁边，脸当场沉了下去。问题不在顶针料子差，在配隙和布置上。一根SKD61标准针八块到二十块，位置偏五毫米，返工就是一个星期。

顶不出件是注塑模最常见的一类毛病，浇注和冷却调得再漂亮，最后一下顶不出来，前面全白搭。这篇把配针、布置、排故三件事一次说透，全是车间里摸出来的经验，你对着自己那套模逐条检查就行。

顶针怎么配：材料、硬度和间隙

顶针首选SKD61氮化料，表面硬度HV1000左右，与模板孔单边间隙取0.01到0.02毫米，细针间隙还要再收紧。这套配法是行业里用了几十年的底子，照抄不会错。

料子上没太多花样。市面通行的标准针就是SKD61，热处理后整体硬度HRC45上下，表面再做氮化，硬度能到HV1000左右，耐热耐磨都够用。有的厂为省钱拿国产H13料替，正常生产看不出差别，做PET、PC这类高温料时寿命差距就出来了。我们车间实测过，同一套矿泉水瓶盖模，进口针撑到八十万模次，国产针六十万模次上下开始拉毛。

间隙是配针的命门。单边0.01到0.02毫米是主流取法，φ3以下的小针我习惯压到0.008-0.015。间隙大了，高温稀料往里钻，制品背面一圈飞边；小了，热一胀就咬死。别急着自己磨，标准针买来直接配标准孔，公差厂家已经替你留好了。

孔的加工也顺带说一句。能用标准针就别开非标，φ2、φ2.5、φ3、φ4、φ5、φ6、φ8这条序列针和孔都有现货，模板孔径直接按针的公差配铰。非标尺寸就得线割或配磨，孔一非标针也得定制，双倍的钱还搭上货期。老实讲，我见过不少图纸把针位标成φ3.7这种尺寸，加工师傅背地里要骂人的。

装配上还有一个坑：顶针端面要比型芯面低0.02到0.05毫米，绝不能高出。高出0.1毫米，脱模时制品上就是一个白亮的压痕，深腔件直接顶裂。装完拿红丹或者对光检查一遍，五分钟的活，能省一周返工。

顶出机构怎么布置，制品才不顶白？

顶针要压在包紧力最大的位置：筋位末端、柱位底部、深腔四角，宁可用大针分散受力，也别用小针扎在平面上。顶出力传不到包紧点，再多的针也白搭。

制品冷却后收缩，会死死抱住型芯，抱得最凶的就是深筋、螺丝柱、倒扣这些地方。顶针的作用是把力从这些点上卸掉，所以位置要贴着它们走。筋位末端没针，末端先白；柱位底下没针，柱子直接断在里面取不出来。

那套水箱模返工就栽在这。原图纸把四根φ4的针均匀分布在壳体平面上，看着对称好看，可深筋部位一点力都接不到。改模时把平面上的针减到两根，筋末端补了三根φ2.5，柱位下加一根阶梯针，T2一次过。保压也从90bar降到72bar，顶白彻底消失。

行程别抠太紧。经验值是制品最大高度再加5到10毫米，制品深45毫米，行程就给到55上下。顶太短取件费劲，行程太长回位弹簧容易疲劳。回位靠弹簧，四根角簧要用同规格同批次，弹力不均顶针板就歪，歪了针跟孔干磨，磨着磨着就烧死。

模具有滑块或斜顶跟顶针干涉的，先复位机构不能省。省这几百块，撞一次斜顶，修模费翻十倍。布置只是四大系统里的一环，浇注、顶出、冷却、抽芯四大系统怎么互相配合，那篇里拆得更细。

平衡这件事再强调下。顶针板要贴着垫板平稳走，布置时针位尽量对称，别一边密一边疏。顶出速度从慢起步，快速猛顶薄壳件，应力白怎么都压不住。小件深腔还可以考虑气顶，一个气阀几十块钱，顶出柔和，缺点是行程浅，只能当辅助。

顶针烧死、断裂、顶白，分别怎么处理？

烧死先查间隙和垂直度，断裂先查细长比和受力，顶白先降保压再加大顶出面积，三类故障的处理顺序别搞反。多数毛病不是料不行，是装配和参数的问题。

烧死最烦人。φ1.2的细针咬在孔里，硬敲必断。我的土办法是煤油泡半小时，把模板加热到八九十度，趁热用铜棒顺着顶出方向轻敲，多数能出来。实在出不来的，只能上电火花烧蚀，半天工时没了。预防比处理便宜：每班给顶针板注油一次，回油槽别让胶粉堵死。

断裂多半是细长比超了。单节细针长径比经验上别超过40比1，超了就改双节阶梯针，后段粗前段细，抗弯强一大截。还有个容易忽略的原因：顶针板导柱间隙不均，板子斜着走，针吃的是侧向力，再好的料也扛不住。

顶白要按顺序排查。先降保压，这一步零成本；不行再加大针径或加针数；还白就查排气，筋位困气同样会顶出发白发亮。顺序反了，先改模再调机，钱花两遍。做外观件对针位公差敏感的活，精密注塑模具把公差控到0.01毫米的路数可以对照着看。

断在孔里的针，取出口诀是先松后取：加热模板让孔微胀，滴几滴渗透油，等十分钟，用带锥度的样冲从背面轻冲。冲不出来就点焊做柄拧着拔。最差才是线割重开孔，孔一重开，位置多少会漂，得重新配针。

回到开头那套水箱模，毛病没有一件出在贵的东西上：针是标准针，孔是标准孔，坏在布置和参数。配针看料和隙，布置看包紧力，出事按顺序排。下次试模前，先把顶针端面平齐度和四角弹簧过一遍，这两处是返工重灾区。

常见问题

顶针数量是不是越多越好？

不是。针多孔就多，漏水漏气的点跟着多，顶针板也更重。够用就好，位置准比数量多管用，平面上堆一堆针，不如筋位柱位下各补一根。

顶针痕迹落在外观面怎么办？

外观面原则上不放针。实在避不开，把针挪到非外观侧，或者用扁顶针、司筒针借位，再沿脱模方向抛到镜面，痕迹能淡一大半。

顶针和司筒有什么区别，什么时候用司筒？

顶针是实心圆杆，司筒是套管加芯针的结构。螺丝柱、深筒位包紧力大又想顺带排气，用司筒顶柱子底部更稳，价格比普通针高一截。

顶针用久了拉毛，能不能自己打磨接着用？

轻微拉毛用油石顺圆周方向轻修，可以顶一阵。拉出沟槽或者直径磨小的直接换新，二十块的东西，没必要赌一整套模。
