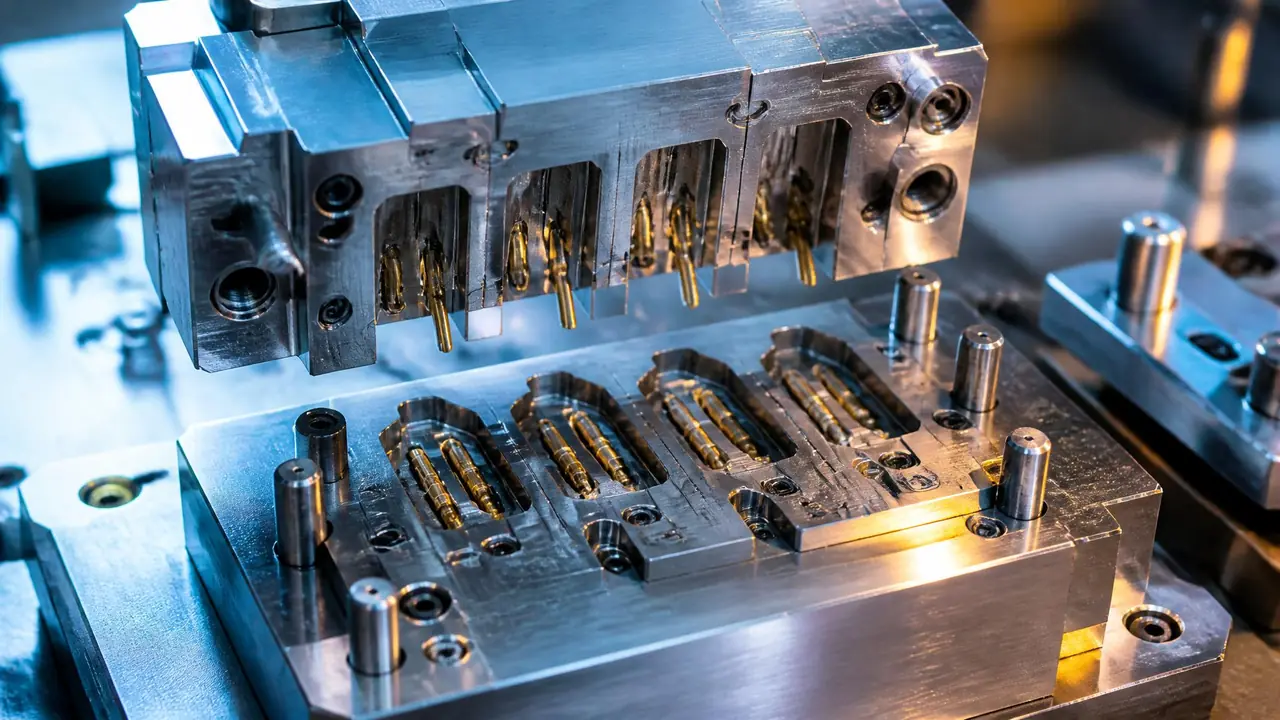

插头模具的精度要求？端子插拔件的注塑细节

上周有个老客户拿着一个英规插头样品来找我，开口就问插头模具能不能做到0.02mm的孔位公差。我说你先别急着谈公差，插头这类产品真正卡人的地方，往往不是型腔大小，而是插片和端子的配合。插片孔差半条头发丝，插不进去；端子偏一丝，通电就发热。

做插头跟做外壳件完全是两码事。外壳件差0.1mm，肉眼都看不出来；插头差0.05mm，用户第一次插拔就能感觉到。这就是为什么插头模具的报价普遍比同尺寸外壳模贵三成往上，钱都花在你看不见的地方。

插头模具的精度要求卡在哪三处

插片孔同轴度、端子定位精度和插拔配合面尺寸这三处，是插头模具精度真正较劲的地方，普遍要压到正负0.02到0.03mm。其他部位的公差可以放到正负0.05mm甚至更宽，但这三处松了，产品直接判死。

先讲插片孔。两极、三极插头的插片孔，模芯通常从动模和定模两边对插过来，两边各做一半。对插精度不够，合模后有台阶，插片插到一半就卡住。我们车间测过，对插芯错位超过0.03mm，插拔力曲线就会出现明显的拐点，手感一卡一卡的。

再说收缩率。插头壳体常用PC/ABS，收缩率大概0.5%上下，PBT加玻纤能到0.3%左右。听起来差得不多？孔距60mm的产品，0.2%的收缩率估计偏差就是0.12mm，插片孔直接报废。所以开模前必须拿同牌号料实测收缩，不能照抄供应商手册。模温这块，PC/ABS我们一般压在85到95℃，模温波动超过10℃，同一模里的孔距能差出0.02mm。

还有一处容易被忽略：插拔配合面的拔模斜度。插拔面理论上要平，实际都得给斜度方便脱模，斜度给大了插拔力掉得快，给小了就拉伤。我们一般控制在0.5到1度，再配省模抛光，插拔十万次曲线还稳。

公差要压得更狠的场合，比如车规连接器，做法又不一样，可以看看这篇精密注塑模具公差控制到0.01mm的拆解，思路是相通的。

端子插拔件的注塑细节：定位是命门

端子插入精度靠模具里的定位针和让位槽保证，插入深度和左右偏位都要控制在0.05mm以内，超了就是接触不良。定位针直径一般比端子孔小0.02到0.03mm，留出热胀余量。

带端子的插头插拔件，多数是模内插端子：端子连在料带上，人工或者机械手插进模腔的定位针上，合模注塑，塑料把端子包住。这套结构里最容易翻车的有两处。

第一处是射胶瞬间冲歪端子。熔料打到端子悬空段，冲击力能把端子往一边推，我们吃过亏——有一批欧规插头试模，端子偏位0.15mm，5000件的订单全数导通不良，返工加赔料亏了两万多。后来的改法是把射速分段：穿越端子区的第一段速度降到原来的三成，填充到位后再提速。就这一条改动，偏位稳定到0.02mm以内。

第二处是端子镀层。锡炉镀的端子，模面碰伤一点，接触电阻就上去了。所以定位针入口都要倒圆角、抛光到镜面，料带抽出方向也要顺。模面上的残料、毛边更是大忌，开模前必须把让位槽清干净。

端子共面度也是隐形坑。三极插头三个端子要在同一个平面上，歪一个，插进插座就是单边接触。我们用二次元投影抽检，每模抽3件，共面度超过0.1mm就调模。这事肉眼看不出来，全靠抽检兜底。

这些结构怎么在模具里摆，涉及分型、抽芯和顶出的配合，基础不扎实的可以先翻翻注塑模具结构的入门拆解，再回头看这篇会顺很多。

插头模具试模要看哪几项

试模重点测三样：插拔力、端子导通和插片孔通止规，三项全过才算T1合格，缺一项都要退回复模。插拔力行业普遍按单极35N到50N考核，太松易脱落，太紧插拔费劲。

我们这边的习惯是先测尺寸再上电。插片孔用通止规检，通规要顺畅进到底，止规进不超过三分之一。尺寸没问题，再上插拔力机，来回插拔十次取曲线，第10次的力比第1次掉超过20%，说明插拔面有磨损风险，得回头查表面粗糙度。

导通和耐压是最后一关。耐压测试一般做到2000V一分钟不击穿，接触电阻毫欧级才算干净。这套流程从图纸评审走下来，正常要15到20天，急单压到10天的我们也做过，代价是车间连轴转。插头虽小，从DFM到试模的环节一步都省不得，注塑模具设计的标准流程里写的那些步骤，在插头上一个都不能跳。

说回开头那个客户。最后我们给他定的方案是S136淬硬做对插芯、定位针改成可换镶件、射速三段控制，T1试模插拔力43N，偏位0.02mm，一次过。插头模具就是这么回事：不神秘，但每一丝都在跟公差较劲，谁在定位结构上省事，谁就在端子不良上花钱。

常见问题

插头模具一般用什么钢材？

普通两极插头，模腔用P20或718H预硬钢就够。插片孔的对插芯和定位针建议上S136或SKD61淬硬到HRC48以上，端子插拔件产量大的，用一胜百8407这类热作钢更耐用。钢料钱别省，芯子坏一次耽误的交期比差价贵得多。

一套插头模具大概多少钱、多久交模？

听同行报的行情，简单两极插头一模两腔，三万到六万的居多；带端子插入结构的三极插头模，八万到十五万都正常。交期普遍在30到45天，具体看腔数和端子结构复杂度，报价前先让供应商把结构方案讲清楚。

端子注塑插偏了怎么补救？

先查三样：定位针有没有磨损、送料和合模是否同步、穿越端子段的射速是不是太快。多数偏位问题把第一段射速降下来就能救回来，定位针磨损了直接换镶件，别拿油石乱修。

插头模具需要用热流道吗？

腔数少、批量不大的插头，冷流道完全够用，省钱还好维护。一模16腔以上的插拔件大批量生产，热流道才划算，浇口平衡和料头回收那笔账要自己算一遍。
