叠层模具省在哪？一模两腔的立体重叠

去年去黄岩看朋友试模，头一回近距离看叠层模具开模：两块模板同步分开，上下两排薄壁盒一起往下掉，接产品的师傅一个人守着，动作比平时快了一倍。我当时问他这模具贵了多少，他说六十多万。贵这么多图什么？他说你算算我一台机器干出两台的量，机时费半年就把差价赚回来了。

叠层模具（Stack Mold）的思路拆开看很直接：把本来平铺的型腔立起来叠放，两副型腔共用一副模架、共用一台注塑机的锁模力。所谓一模两腔，是立体方向上的一模两腔，不是左右排布那种。听着像白占便宜，实际处处有前提，下面一层层拆给你看。

叠层模具长什么样？两层型腔背靠背

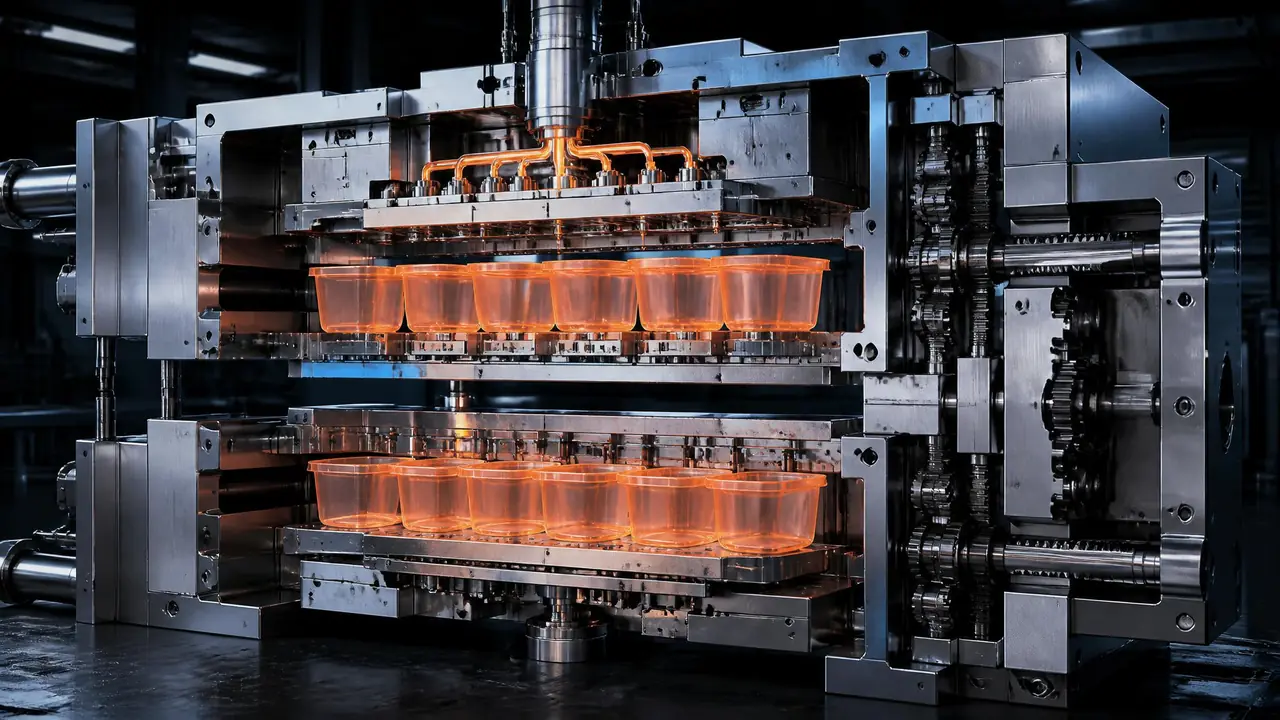

叠层模具就是把两副完整型腔沿开模方向背靠背叠进同一副模架，一次注射、两个分型面同时打开，锁模力按一层算，产能却接近翻倍。结构上它比普通模多出一块中间模板，A面朝定模、B面朝动模，两个分型面一前一后同时分开。

中间这块板是整套模的灵魂。热流道主流道从定模穿过第一层型腔，一直伸到中间板里埋着的热流道板，再分料到第二层，阀针按组分时序开闭。我见过的那套两层模，模厚做到860毫米，同腔数的普通单层模也就480毫米上下，差了快一倍。钢材用的是2738预硬钢，中间模板比两侧的还厚一截，四根导柱也加粗了——两层模的合模精度要求比单层模苛刻，差个两三丝就会跑披风。

还有一个普通模没有的部件：同步机构。两个分型面必须同步打开，一般靠齿条齿轮拉着，两边开合速度差一点，热流道的流道就会被硬生生拉断或者挤坏。这套机构是叠层模独门的东西，也是模具费贵上去的主要来源之一。

热流道在叠层模里怎么配置、阀针时序怎么调，这篇拆得更细，想深入的朋友可以接着看。

产量接近翻倍、锁模力不变，这笔账怎么算

省的是锁模力和机时：两个分型面的胀型力方向相反、基本互相抵消，锁模力只按一层型腔的投影面积算，同一台机器的产量却能提到一点六到两倍。这是叠层模最核心的一笔账，也是所有宣传里最容易被夸大的一笔。

胀型力就是熔料把模腔往外撑的力。叠层模里两个分型面背靠背，撑开的力方向正好相反，机器锁模机构只需要压住剩下那点差值。一台320吨的注塑机，本来装一套16腔瓶盖模，换成两层叠层模能装到32腔，吨位还是那320吨。机台没换，产量翻上去了，这就是「省」的本质。

但别以为产能能无脑乘二。我跟着跟完的那套薄壁果冻盒模，8+8腔，周期从单层的6.5秒拉长到8.2秒——开模行程要多出一整层型腔的高度，开合模多花两秒多，取件机械手的动作路径也变长了。算下来日产能提升六成五左右，不是100%。报价时不算这笔的业务员，交模那天客户就会发现预期落空。

塑化能力同样要命。32腔一次进料，每模的料量翻倍，螺杆得在同样的冷却时间里塑化双倍的料。后来那套模换成了110毫米直径的螺杆，储料时间卡得很紧，熔胶稍微慢半拍就拖周期。模具厂报价前要的不是你的产品图，是注塑机的型号和螺杆参数。

什么产品值得上叠层模？

量大、壁薄、周期短的产品最合适，比如瓶盖、薄壁餐盒这类日均几十万件的消耗品；深腔件、大抽芯件和订单量不饱和的产品就别凑热闹。一句话，叠层模是为走量而生的，不为省模具费。

这类薄壁消耗品单件利润薄，全靠机时堆量，省下的每台机器都是真金白银。我自己排过一次账：一套两层模比再买一台二手注塑机加一套新模便宜，还省出一个机位的车间面积，这是很多厂老板下决定的真正原因。

反过来讲，深腔制品（垃圾桶、储物罐这类）上叠层模就很吃亏，开模行程翻着倍地涨，一般机器根本张不开嘴；带大行程抽芯的件也麻烦，抽芯动作要跟同步机构协调，故障率肉眼可见地上去了。另外分型面的布置在叠层模里比普通模敏感得多，两层分型面的平衡差一点，两层的产品重量就不一致。分型面怎么选、碰穿插穿怎么避坑，这篇讲得很透，做叠层模之前建议先补这一课。

还有一个容易忽略的点：叠层模的维护成本不低。热流道阀针翻倍、同步机构要定期校准，停机一次修的就不是一处。订单量吃不饱的厂，省下的机时费覆盖不了这些，那就纯亏。

回到黄岩那次试模。朋友后来说过一句我记得很牢的话：叠层模不是给所有厂准备的，是给那些机器排满了还接不到产能的厂准备的。你手里要是也有一台排满的机器和一张加价都排不进档期的订单表，先把注塑机型号、容模厚度、开模行程、螺杆直径这四个数抄下来发给模具厂，比开口就问「多少钱一套」有用得多。

常见问题

叠层模具和双色模具是一回事吗？

不是。双色模是两种塑料在同一个型腔里分两步成型，解决的是「一个产品两种料」；叠层模是同一种产品在两个分型面里同时成型，解决的是「一个产品出两份」。方向完全相反，一个为了功能，一个为了产能。

叠层模具是不是必须配热流道？

行业里基本是标配。两个分型面共用一套浇注系统，冷流道很难把料同时送到两层还保持平衡，热流道的阀针还能分组控制开闭时序来调进料节奏。极少数小型两层模用延长喷嘴凑合过，但主流方案就是热流道。

叠层模具比普通模具贵多少？

我见过的行情是贵五到八成，同步机构和热流道是大头。但算总账不能只看模具费，机时费省下来之后，半年到一年把差价赚回来的案例不少见。本质上是用一次性投入换长期的机时。

老注塑机能不能直接换装叠层模？

先查三个数：容模量，很多老机装不下850毫米的模厚；开模行程，要能同时打开两个分型面再留出顶出空间；塑化量，一模双倍的料它吐不吐得过来。三个里有一个不达标就得换机，别听谁说「装得上」就直接下单。
