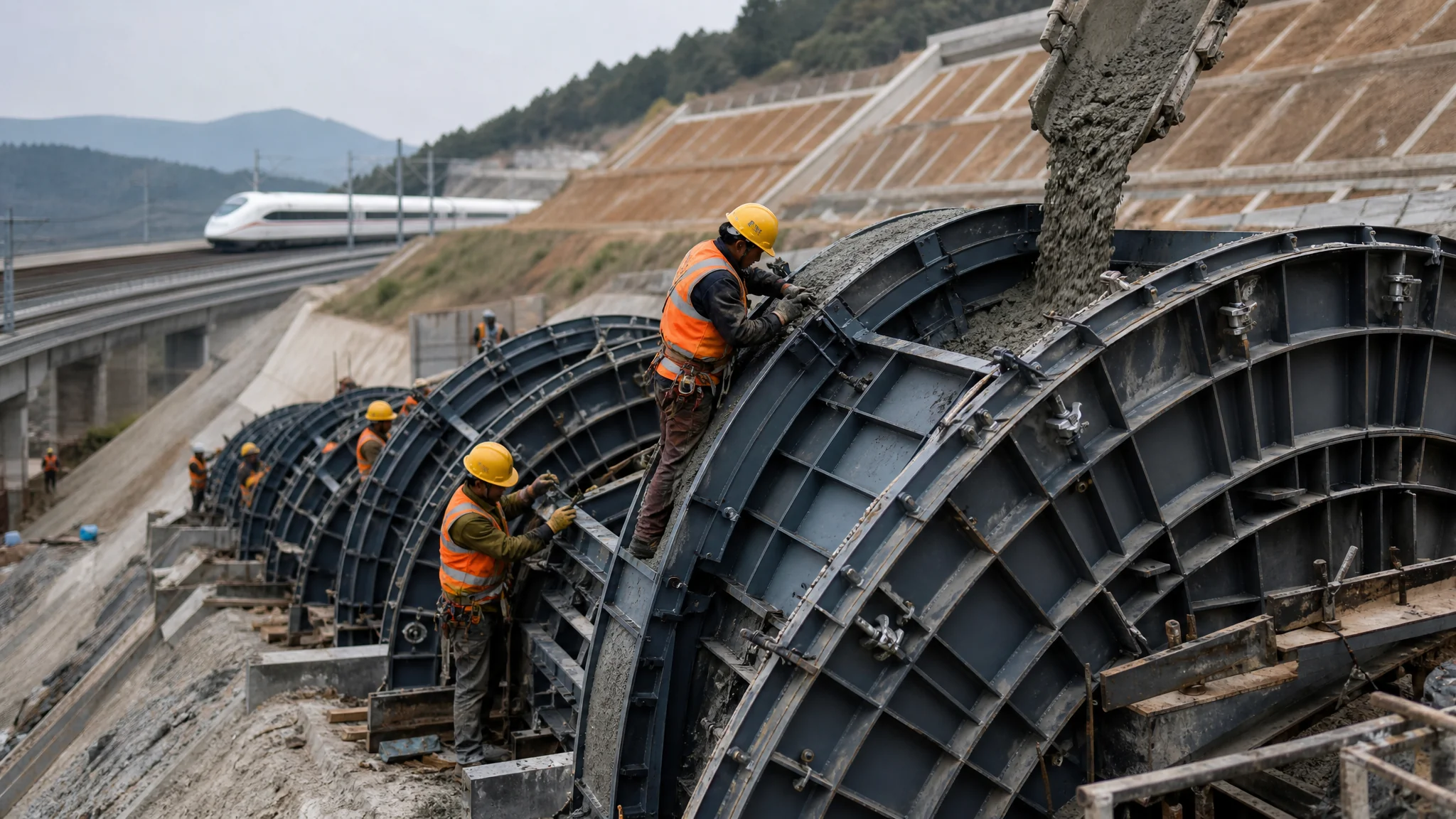

拱形骨架模具怎么验收不吃亏？高铁公路边坡钢模分块到浇筑全流程

第一次在高铁边坡工地见拱形骨架模具，我盯着看了半天没想明白：这弧形的钢模是怎么立在斜坡上不打滑的？后来跟着支模班组干了一个雨季才搞懂，这东西看着粗笨，里面的门道比注塑模还细。斜坡上作业，每一步都在跟重力较劲。

先说清楚是什么。高铁和高速公路的路基边坡，为了防止雨水冲刷滑坡，要在坡面上做一层骨架护坡——直条加拱圈连成一片，拱里填土种草，远看像鱼鳞。做这个骨架有现浇和预制两条路，量大的标段基本都走现浇，现浇就得靠拱形骨架模具在坡上一榀一榀支起来打混凝土。

我们那个标段38度边坡，拱轴半径1.5米，一榀拱加两根直条，用钢模干了四个月。这篇文章把我攒的干货全倒出来。

拱形骨架模具为什么要分块？不分行不行？

拱形骨架模具必须分块，原因就一个：运输和人工搬不动整的。一榀3米宽的拱如果做成整体，重量奔着400公斤去，斜坡上四个人抬着走都费劲，更别说对位安装了。拆成2到4块弧板加直条段，单块压在60公斤以内，两个人一前一后就能上架。这不是设计偷懒，是被工地条件逼出来的最优解。

分块还有个隐藏好处——适应坡率。同样是半径1.5米的拱，边坡坡率从1:1到1:1.5变化时，拱圈轴向的斜长不一样，厂家把弧板分段下料，现场可以像搭积木一样微调组合。我们第二批模具就是按1:1.25的坡率重新开的料，第一批按1:1做的弧板硬装上去，拱顶那条缝肉眼可见地歪了两厘米，返工费比省下的模具钱贵三倍。这个教训我记到现在。

分块的位置也有讲究。拼缝尽量落在拱脚和拱肩这些受力点附近，别落在拱顶正中间——拱顶是混凝土压力最大的位置，缝在那儿最容易爆模。见过一个班组图省事把缝留在拱顶，浇筑到八成满的时候拼缝张了口，稀浆淌了一坡道，白干一天。关于混凝土现浇模板的受力原则，中国建筑学会的技术规程里写得比我这土话专业得多，值得翻一遍。

对接卡扣是这套模具的灵魂，验收就看它

对接卡扣的作用是把分块钢模在坡面上快速锁成整体，代替传统的螺栓加角钢。好的卡扣单手能操作，锁到位有清脆的到位感，两个人锁一榀拱的全部拼缝不到10分钟；差的卡扣锁三次松两次，浇筑震捣的时候自己崩开。我验收模具，一半时间都花在反复开合卡扣上。

卡扣常见两种。一种是偏心轮式的，扳手一压就收紧，速度快，但怕磨损，用久了偏心轮廓磨圆，锁紧力下降，大概80到100个周转就得抽查更换；另一种是楔销式的，插销打进去越震越紧，抗振捣冲击更强，就是操作慢一点。我的偏好很明确：坡上现浇选楔销式，宁慢勿松。震动器的冲击是卡扣的天敌，偏心轮那种用过一批，浇到一半崩扣的阴影到现在还有。

验收卡扣有个笨办法特别管用：全部锁紧之后，拿0.5毫米的塞尺去捅拼缝，捅不进去才算合格；再用手掌拍面板听声音，声音发闷说明里面有空腔支撑不足，发脆的"铛铛"声才是完全贴实。最后往锁好的模里倒半桶水，静置十分钟看拼缝渗不渗。渗水的卡扣，浇混凝土必漏浆。这三招是老师傅教我的，比看厂家检测报告实在。

顺带说下钢材。这套模具主流用Q235钢板拼焊，面板4毫米、肋板6到8毫米是及格线，耐磨要求高的拱脚部位有的厂家会局部换Q345。想深入了解建筑结构钢的性能差异，可以查碳素结构钢的条目，Q235和Q345的屈服强度差距直接影响模具的抗变形能力。

支模浇筑全流程，一步一步说

完整流程五步：坡面刷方清基→测量放样挂线→弧板直条对位拼接卡扣锁紧→浇C20或C25混凝土分段震捣→24到48小时后拆模养护。一榀标准拱的支模加浇筑，熟练班组4到5个小时拿下。这里面最容易被砍时间的是清基和养护，恰恰是这两步决定骨架用不用得住。

放样别迷信全站仪打点就完事。坡面上拉通长的样线更实用，用红色广线从坡顶挂到坡脚，拱的轴线和骨架边线各挂一根，支模的时候随时能瞄。我们工地试过只靠仪器放点喷漆，结果弧板装完远看像心电图——每个班的点有细微偏差，攒起来就歪了。挂线的土办法土归土，胜在全天候可校核。

浇筑顺序是拱脚起浇、拱顶合龙、分段对称。一段弧一次浇到模顶，震捣棒跟着浇注点走，振到表面泛浆、不再下沉就停。拱顶合龙那一下要慢，混凝土略欠一点再补，浇太满拆模后拱顶会鼓一圈"瘤子"，验收的时候监理专挑这个毛刺。混凝土塌落度控制在70到90毫米，太稀了在斜坡上自己往下淌，拱脚全是浮浆带。

拆模时间看温度。夏天平均气温25度以上，24小时就能拆；气温低于10度就得等够48小时，早拆一次，拱圈棱角掉一块，补出来的疤看十年。拆的时候先用小撬棍从拱脚的脱模缺口撬，别用大锤砸面板——钢模被砸凹一块，后面每一榀拱都带着那个坑。模具的日常养护我在现浇模具从选型到拆模验收的完整流程里写过更细的，思路通用。

这套现浇体系在预制行业里也有镜像玩法，坡面不陡、场地够的项目会把拱段改成预制吊装，相关对比可以看预制构件模具的六个关键参数，两种工艺的成本结构差得很远。

我踩过的三个坑，标价的都是真金白银

三个坑：按单一坡率订购模具结果坡率变了、卡扣没做备件导致停工等货、雨季抢工没清基直接支模，每一个都是一次返工。说出来不怕丢人，希望你能绕开。

坡率那个坑最贵。前面提过，返工那一榀拱砸掉重做，人工加材料加上监理不高兴，里外里损失小两万。后来我学乖了，订模具前把全标段的坡率清单拉出来，有几种坡率就订几套下料尺寸，弧板混着用。多花的模具钱不到八千，比返工便宜太多了。

卡备份件这事说出来像废话，可当年真没人在意。卡扣是易损件，200次周转里必然要坏一批，厂家发货标配的只有总数，不含备件。我们打到第三个月，偏心轮卡扣坏了一小半，厂家补货要走一周，班组干看着坡发呆。现在我的合同里固定写明按总数百分之十五配卡扣备件，几十块钱一个的东西，别让它在关键节点卡脖子。

雨季抢工那个坑属于人祸。连下三天雨后坡面土还是软的，班长催着支模浇筑，我犹豫了一下没拦住。浇完第三天，一段拱脚下沉，骨架裂了道缝。挖开看，软基没换填，混凝土压上去慢慢沉降。返修那阵子天天盯着挖机，别提多窝火。这事之后我给自己立了规矩：基础含水率肉眼看着不对，谁催都不浇。

价格和厂家，行情聊点实在的

拱形骨架模具按平方米计价，主流报价每平米260到450块，面板4毫米Q235的靠下限，Q345加厚面板靠上限。一个中型标段全套模具投入8万到25万，具体看拱型和周转次数要求。报价单里最容易藏猫腻的是肋板密度和卡扣品牌，同样的面板厚度，肋板间距从300毫米加密到200毫米，模具刚度差一截，价格也差一截。

找厂家的渠道就那几条：冀中一带做护坡钢模的厂子扎堆，跑一趟看车间比聊十通电话强。进车间直接看三样——下料是不是等离子切割（火切的弧板边口有氧化皮，拼缝精度差）、焊缝有没有满焊打底、仓库里周转回来的旧模是什么状态。旧模状态最能说明问题，用了几十次的模具面板还平整，说明刚性设计过关。想系统了解怎么筛供应商，模具厂家选择的六个关键点这篇里的方法我一直在用。

行业盘子方面给个参照：根据中国模具工业协会的数据，2024年国内模具行业总营收超过3400亿元，其中工程类钢模是相对稳定的一块细分，口径见中国模具工业协会官网。边坡骨架模具这个细分虽然不起眼，但跟着基建投资走，波动比消费类模具小得多。

另外，同在护坡这个应用场景里，拱形骨架和六角护坡模具的八个实战项目总结里讲的六棱块经常搭配着用，骨架里嵌六棱砖或者直接种草，两种工艺互补，感兴趣的可以串着看。骨架之外的路缘、盖板这些配套，水泥制品模具的全品类盘点里也有覆盖。

常见问题

拱形骨架模具一套能用多少次？

正常养护下，Q235面板4毫米厚度的钢模周转200到300次问题不大，做工好、拆模用撬棍不用锤的班组，用到350次也有。面板局部磨穿了不用整套报废，割掉那块重新焊一块新板，成本几百块，还能接着干。

拱形骨架是现浇好还是预制好？

看坡和量。边坡陡、运输吊装上不去的，老老实实现浇，模具在坡上拼，人在坡上打；坡缓、有预制场地、量大到几千榀以上的，预制吊装更快更可控。我的经验里高铁项目现浇居多，公路项目两种对半开。

浇筑时拼缝漏浆严重是什么原因？

九成是卡扣没锁到位或者拼缝里没夹密封条。锁扣之后用塞尺检查一遍，拼缝夹一根5毫米宽的海绵条或者胶条，成本几毛钱，能挡住八成漏浆。剩下的漏浆基本是面板变形了，拿平尺靠一下，凹陷超过2毫米的板就得校平或者换。

验收拱形骨架模具主要看哪些参数？

我背下来的清单是：面板厚度不低于4毫米、单块重量不超60公斤、拼缝高低差1毫米以内、卡扣锁紧后塞尺0.5毫米插不进、对角线偏差3毫米以内。这五条是底线，全过再谈价格，一条不过就让他整改，别心软。

模具用完怎么存放能多用几年？

拆模当天清掉面板上的混凝土残渣，别等它硬透——硬透的渣得凿，凿一次面板伤一次。清完刷一遍废机油，弧板平放垫木方，卡扣零件装箱别散扔。做到这两条，多用两年不成问题。现浇类钢模的维护细节跟模具寿命延长的实战记录是一个道理，防的是锈和变形。

写到这里，当年那个在坡上追着班组长喊"卡扣再检查一遍"的我自己，算是把学费换成了字。拱形骨架模具这东西，图纸上看就是几块弯钢板，真正决定成败的全在现场那几十个细节里。我现在的偏好很直接：宁可多花百分之十的模具钱买足肋板和Q345面板，也别买那种轻飘飘一按就颤的便宜货——边坡上的工程，一次塌模的代价够买三套好模具。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
