基础模具知识入门：写给要入行和要开模的外行
把话放这儿：基础模具就是两块钢中间挖出的空腔，材料在压力下填满、定型、开模取件，一模一件到上百件。想入行先认熟型腔、顶针、水路这三样，想开模先弄清钢料、腔数、结构这三件事，报价单和交期才有得谈，不然全程被人牵着走。

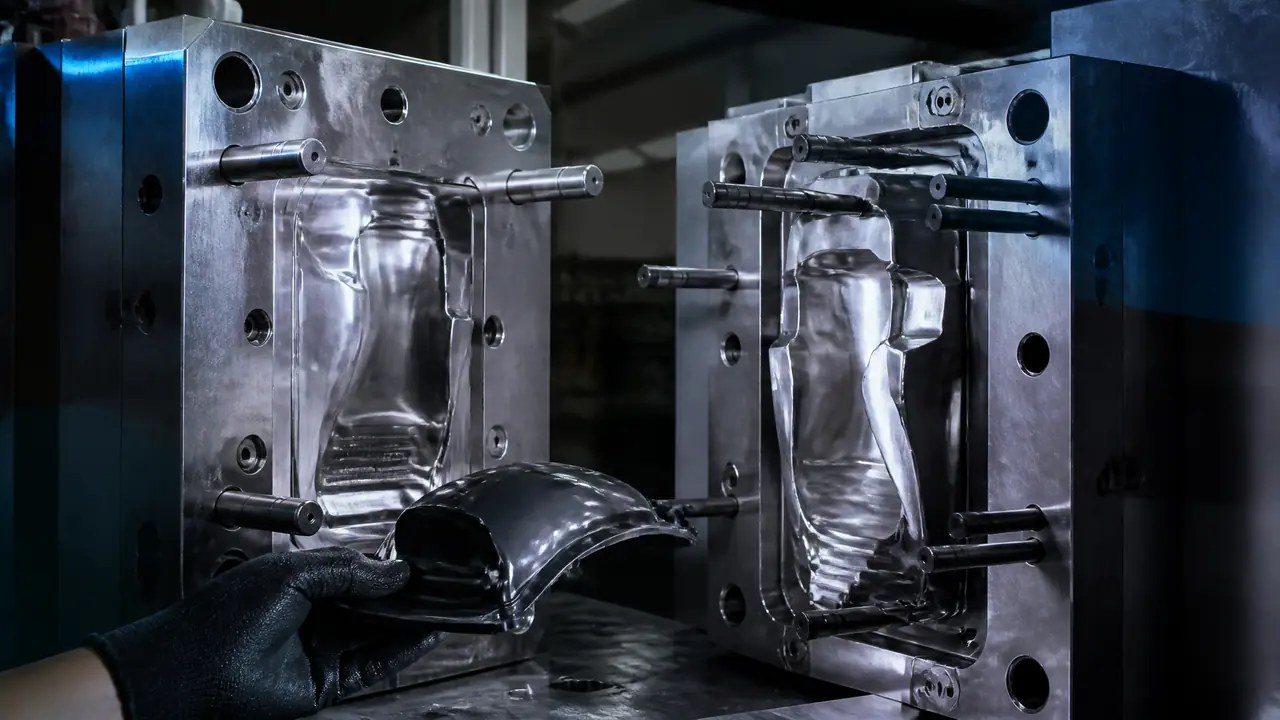

上礼拜有个做儿童水杯的老板来厂里盯T1试模，站在注塑机边上问我：这两坨铁合起来，塑料怎么就变成杯子了？我让他在安全门外面看脱模，顶针一顶，水口料连着杯子一起掉下来，他来回看了三轮才分清哪头是产品。这东西说穿了不玄乎：两块钢，中间挖个空腔，材料灌进去，定型了打开取件，跟蒸馒头的木模一个道理，只不过馒头模几十块钱一套，这套钢模八万六。
要入行的新人也好，手里攥着产品图纸想开模的老板也好，先把三样东西认熟：型腔、顶针、水路。模具上九成的门道都绕着这三样转。下面我按车间里的顺序给你捋一遍。
基础模具的工作原理，一句话讲完
基础模具就是给材料定型的成对钢腔，材料在压力下填满型腔，定型后开模取件，一模能出一件到上百件，寿命几万到上百万模次。注塑模的道理最直白。料筒里的塑料加热到180到260度，化成牙膏那种稠度，螺杆一推，从浇口套压进型腔，保压几秒，运水把热量带走，模温控制在80度上下，几十秒后开模，顶针把件顶出来。合模力按吨位算，小件120吨机台就够，家电外壳得上320吨。冲压模又是另一套路子，靠冲床一锤子，在0.02毫米级的间隙里把料切断或者成型，快的时候一秒三次。
我带的徒弟第一天，我都让他站在机台边看满一个班。把开合这个动作看懂了，后面学结构就快。别小看这一步，半数外行以为产品是模具上"刻"出来的，其实是产品自己长在模腔里，钢只是给它定了个形。
一套模具肚子里都有什么零件
一套基础模具至少有四大块，型腔型芯负责成型，浇注系统管进料，顶出机构管脱模，导向件管合模精度，复杂件再加滑块斜顶抽侧孔。光念名字没用，我按外行看模具时最容易看错的地方列个表：
| 部件 | 干什么用 | 外行最容易看错的地方 |
|---|---|---|
| 型腔和型芯 | 凹下去的叫型腔，凸出来的叫型芯，产品就是这两块之间的缝隙 | 都盯着光亮的型腔看，其实型芯上的顶针孔位更要紧 |
| 浇口套和水口 | 塑料从这根套管进来，走主流道、分流道，最后从浇口进型腔 | 试模完带出来的那圈废料不是浪费，是给料引路用的 |
| 顶针 | 开模后把产品从型芯上顶下来 | 顶针位会留白印，外观面能不能有，得提前谈 |
| 导柱导套 | 两半模合上时对准位置，保住0.02毫米级的同心度 | 导柱磕一下整套模就悬，吊装最忌讳碰这个 |
| 运水路 | 模具里钻的水道，管模温和冷却速度 | 夏天冬天水温不一样，量产周期会飘，报价时要留余量 |
上个月修过一套32腔的瓶盖模，顶针断了三根，客户咬定是我们钢料不行，拆开一看，是他自己那边用料混了杂质卡死的。冤枉官司打了一下午。顺带说一句，新手老把"模架"和"模具"混着叫，模架是外面那副钢架子加导柱，有标准件可以直接买，型腔才是按你的产品量身做的，报价单上这两项分着列，别搅在一起砍价。
开一套基础模具多少钱、等多少天
基础模具的价格看钢料、腔数和结构，小件单腔三五万，带滑块的外壳模十万上下，大件多腔热流道二十万起步，常规交期35到60天。这是我近几年经手的单子攒出来的区间，具体还得看产品：
| 产品类型 | 常用钢料 | 价格区间 | 交期 |
|---|---|---|---|
| 瓶盖、垫片这类小件单腔 | P20或718H | 3-8万 | 30-40天 |
| 外壳类两腔带滑块 | 2738或S136 | 10-20万 | 45-60天 |
| 多腔热流道量产模 | S136加铍铜镶件 | 25万起 | 70天往上 |
报价单拆开看就三块：钢料占三成上下，加工工时占四成，设计和装配试模摊剩下的。我报价的习惯是钢料单价、公斤数、CNC机时一项项列出来，对方看得明白，砍价也砍得明白。省钱的口子在钢料上，P20和S136一公斤差十几块，做透明件必须上S136，做内部结构件P20完全够用，别听人忽悠全套上不锈钢，纯花冤枉钱。
交期那35天也不是平均用的：设计七八天，备料一周，CNC粗加工精加工十二三天，火花机线切割穿插着来，钳工装配研配一周，最后试模。中途改一次图纸，基本加一周。前年有个老板图省事，网上抄了个3D图直接开模，没放缩水率，型腔做完产品小了一圈，重做型芯多搭进去小两万。对了，说到缩水率，塑料冷却会缩，PP料千分之十五到二十，设计阶段就得把这数算进去，这也是我劝外行开模前先让工厂出一份DFM报告的原因，几千块钱，替你拦住的是几万的返工。
那天水杯老板临走时说，原来你们这行是把钢当布料裁。我觉得这话比不少教科书都准。模具说到底就是一副定型的壳子，道理不深，可钢料、腔数、缩水、交期每一项里都埋着钱的分岔口。进门之前把这几个概念认熟，坐到谈判桌前你就不是外行了。
常见问题
只有样品没有图纸能开模吗？
可以，这叫抄数，用三维扫描仪把样品扫成点云再建模，费用另算，一般3000到8000块，看复杂程度。不过扫描件会把样品本身的瑕疵也带进去，要求高的产品还是建议先出正经3D图。
模具坏了能修吗，修一次多少钱？
大多数能修。飞边变大一般是模面磨损，烧焊重新做型面，几百到两三千。顶针断了换一根几十块钱。要是导柱磕坏或者型腔裂了，就得掂量一下修和重开哪头划算。
模具做完归谁所有，能不能搬去别家生产？
看合同怎么写。行规是模具费付清后产权归客户，厂里只负责代管和保养。但有的低价单会附加"仅限本厂使用"的条款，想搬走要另谈，签约前这一条一定要抠清楚。
新人入行先学钳工还是先学编程？
我偏向先做钳工。装拆模、研配、处理飞边这些手上功夫，是后面所有活的地基。编程坐在电脑前编得再漂亮，不知道顶针怎么装、水路怎么通，试模一出问题照样抓瞎。两三年钳工打底再转编程，路顺得多。
