模具结构图解：一看就懂的基本组成部分与工作原理

模具结构这个词，听起来就让外行脑子里浮现出一大坨钢铁的模糊影像。确实，一副模具看着就一个铁块，但里面机关多着呢。我第一次拆模具的时候数了数——一个巴掌大的手机壳模具，零件数量超过了两百个。

但别被吓到。模具结构虽然复杂，核心逻辑并不难懂。今天把一副模具拆成九大块，一块一块讲清楚是干嘛的。

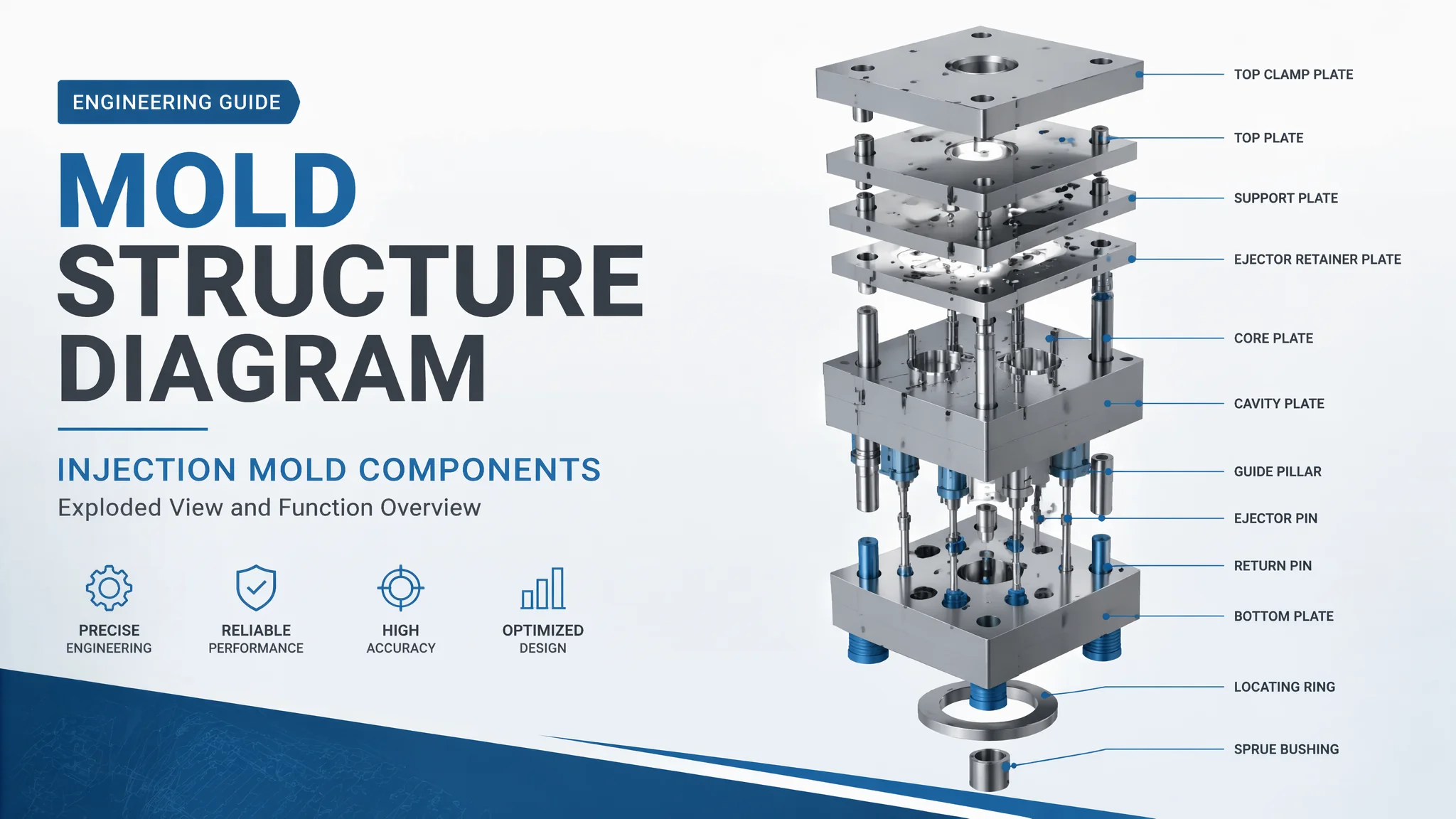

模具结构的九大系统

一副标准注塑模具的核心结构分为：模架系统、成型系统（型腔+型芯）、浇注系统、冷却系统、顶出系统、导向系统、抽芯系统、排气系统和紧固系统。这九个系统就像人体的九个器官——各司其职，缺一不可。

成型系统：模具的"心脏"

型腔和型芯是模具最核心的部分——型腔形成产品的外表面、型芯形成产品的内表面。两者合在一起中间的空隙就是产品最终的形状。成型系统的精度直接决定了产品的外观质量和尺寸精度。

用最简单的话说：型腔相当于一个碗（凹进去的），型芯相当于一个饭团（凸出来的），碗扣在饭团上，中间的空隙就是你要做的产品壁厚。这个比喻虽然粗糙，但理解基本结构够了。模具结构的更多细节可以看模具设计基础。

型腔和型芯通常是模具中最贵的两个零件。材料用的也是最好的模具钢（718、NAK80、S136等），因为表面质量要求最高——产品的外表面就是你型腔表面的"复印"。型腔表面有一点点划痕，做出来的每个产品上都有对应的痕迹。这也是为什么会用镜面模具钢做高端产品。

对于形状复杂的产品，型腔和型芯不是一块整料，而是由多个"镶件"拼起来的。镶件的好处是方便加工和更换——某个细节损坏了只换那个小镶件就行，不用整体报废。

浇注系统和冷却系统：决定了效率和质量

浇注系统是塑料熔体从注塑机喷嘴到模具型腔的通道。冷却系统的作用是让熔体快速均匀地冷却固化。一个管"进"、一个管"冷"，两者的设计水平直接影响生产周期和产品品质。

浇注系统分冷流道和热流道两种。冷流道是最传统的——熔体经过的通道会冷却成废料，每模都要把流道料掰掉。热流道则通过电加热保持流道温度，没有废料但系统贵几千到上万元。选热流道还是冷流道主要看产量——年产量超过10万件用热流道的成本优势就出来了。关于不同类型模具的更多基础，可以看看塑料模具类型详解。

冷却系统是最容易被新手低估的部分。冷却水道排布不合理——模具局部过热局部过冷，产品就会翘曲变形。好的冷却设计能让注塑周期缩短20-30%。这也是为什么有些模具外观看起来差不多、但一台注塑机一天能多做几百件的根本原因。

根据Plastics Technology杂志的行业数据，冷却时间通常占整个注塑周期的60-80%。也就是说，你花在冷却上的时间是你注塑效率的最大瓶颈——冷却优化是所有模具优化中回报最高的。

顶出和抽芯：解决"怎么把产品拿出来"的问题

顶出系统负责把冷却后的产品从模具里推出来。抽芯系统（滑块和斜顶）负责解决产品有侧面倒扣的问题——让模具在开模时自动把侧面卡住的部分退出来。这两个系统决定了产品能不能"完整无损地脱模"。

顶针是最常用最简单的顶出方式——几根小圆棒从模具底部把产品顶出来。但你会在产品底部看到几个小圆点——那就是顶针的痕迹。如果产品底面是外观面（比如手机外壳），就不能用顶针而要用推板，把整个产品推出来不留痕迹。

滑块是处理侧面倒扣的机构。比如你做一个塑料杯，杯口外侧有个把手——把手那个倒扣的部分就需要滑块。合模的时候滑块靠弹簧或斜导柱顶进去形成把手形状，开模的时候滑块退出来，杯子的把手就成型了。滑块是模具设计里最有技术含量的部分之一。

常见问题

模具结构中最容易出问题的部分是哪里？

滑块和斜顶——它们是模具里的运动件，磨损最快。其次是冷却水道——长期使用后会结垢堵塞，影响冷却效率。定期清洗冷却水道能延长模具寿命。

一副模具大概有多少个零件？

简单模具几十个零件，中等复杂的200-500个，复杂的大型汽车模具可以超过1000个零件。每一个零件都要精确配合。

学习模具结构需要什么基础？

需要看懂机械图纸、了解基本的机械原理。如果完全零基础，建议先从模具种类入门看起，建立整体概念后再深入结构细节。

模具结构看着吓人，实际上核心逻辑就一句话：把熔化的材料送进去→冷却成型→把成品推出来。九个系统都是为这三个动作服务的。抓住这个主线，学起来就容易多了。
