汽车模具图片怎么看门道？盯住合模线蓝油和拉延筋
别绕了：看汽车模具图片认档次，就盯三处——合模线干不干净、型面有没有研配蓝油的痕迹、拉延筋做得到不到位。供应商嘴上的钢料品牌可以随口报，照片里这些细节编不出来。练熟这三眼，你拿到图自己就能分出三六九等。
上个月有个客户半夜十一点发来三张汽车模具图片，问我哪套做车门能用得住。三张图我各看了不到十秒，回他：要第二张，前两张别碰。他不服气，觉得我在敷衍。一个礼拜后他两家厂都跑了趟，回来只说了一句：你判断得对，第一家车间里连台像样的研配机都没有。
看模子的图跟老中医看舌苔是一个理，扫一眼就有数。外行眼里那就是几块几十吨重的大铁疙瘩，谁跟谁长得都差不多。门道其实全在三样东西上：合模线、蓝油、拉延筋。车门这种外覆盖件模跟仪表台那种内饰件模，难度差着量级，覆盖件模是汽车模具里最吃功夫的一类，下面就拿它当例子，把这三样东西在照片里的样子掰开讲。

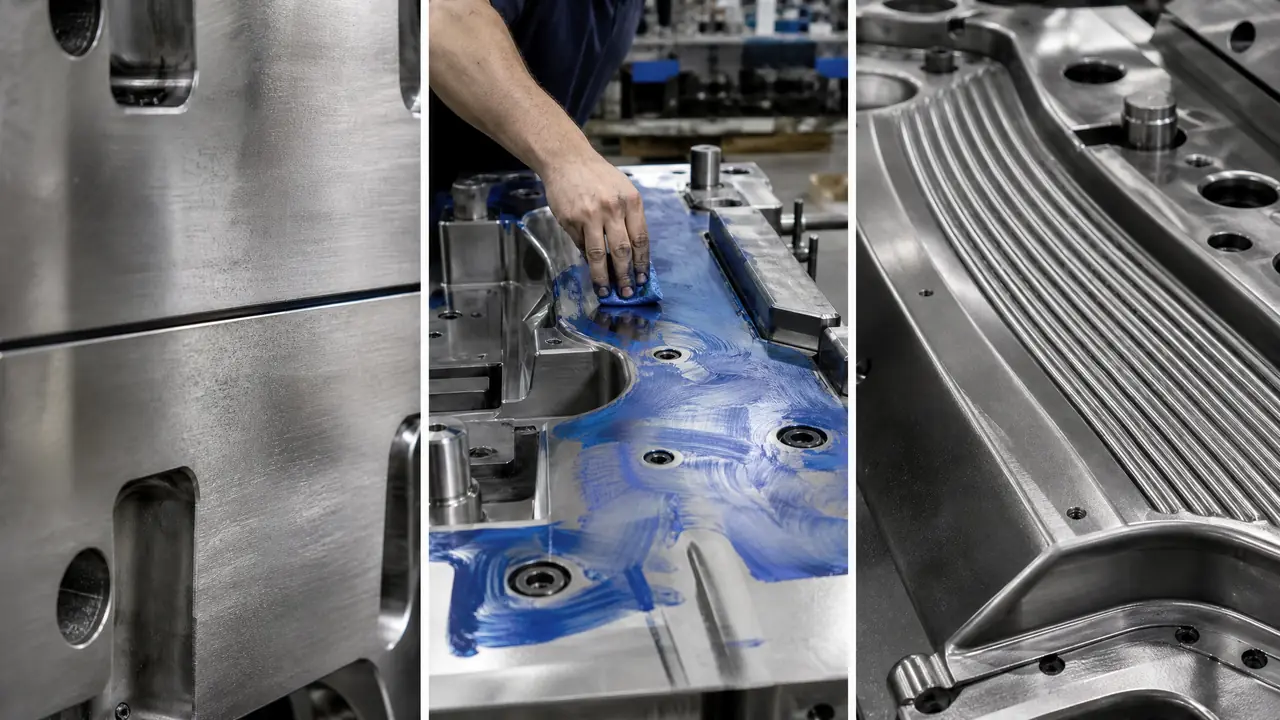

合模线：照片里一条缝就暴露一副模的底子
合模线是凸模型面和压料面交界留出的那条缝，照片里看它顺不顺、匀不匀、有没有补焊疤，加工和研配的水平基本就藏不住了。
先放大图看接缝。好模的缝像用刀背划出来的一条线，直的地方笔直，转弯的地方圆滑，顺着光能看到一条连续的反光带。差的模，缝是歪的，忽宽忽窄，有的地方还带台阶，就是手指甲刮过去能挂住的那种。
照片里更要命的是颜色。接缝旁边要是一块蓝一块紫一块黄，跟火烧过似的，那是补焊后打磨留下的色差。补焊不是不能有，制造过程里局部修伤很正常，关键看位置。焊在工艺补充面上无所谓，焊在型面圆角这种要紧地方，这套模批量生产时开裂、拉毛的风险就高。我前年盯一套翼子板模验收，主机厂的驻厂代表拿支手电贴着型面扫，光带断一下记一笔，一下午记了十七处，那套模最后返了半个月研配。打光看缝这个土办法，照片上照样用得上——让供应商拍一张顺光、一张逆光，缝的真面目立刻见分晓。
对了，顺带提一句，看图这件事有套完整路数，先看什么后看什么，这篇模具图片大全怎么看门道里捋过一遍顺序，跟我讲的是同一个方向。
研配蓝油：图里那抹蓝是装配功夫的证词
蓝油是研配时涂在型面的检查涂料，合模压出接触点，钳工照着高点修。图里蓝痕匀说明研配到位，型面光溜溜没蓝油的要多留心眼。
先说它是干嘛的。覆盖件模的型面不是铣出来就能用的，得上下模合在一起反复压、反复修，这个过程叫研配。钳工在凸模型面刷一层薄薄的蓝油，合上压一下，对方型面上哪里粘了蓝，哪里就是高点，铲掉，再来。有的厂用红丹粉，一个道理。一套车门外板模，来来回回合模上百次是常事，蓝油从稠到稀换四种，最后一遍用稀的验证着色。我们厂的验收标准是型面着色率不低于七成，压料面不低于五成，达不到就接着修。
落到照片上怎么看？两种情况都要警惕。一种是蓝油东一坨西一坨，接触点又大又糊，说明研配做得糙，甚至可能是为了拍照临时厚刷了一层。另一种是型面干干净净，一点检查痕迹都没有，那要么这图是刚粗加工完的状态，要么压根还没上研配机。真研到家的型面，蓝痕是一层薄雾似的均匀铺开，边缘顺顺当当化进反光里。说实话，我见过最离谱的一张图，蓝油刷得跟刮大白一样厚，连刀痕全盖住了，这种图直接划掉，不用问第二句。
还有个细节能看出厂子的底气：图角落里要是露出研配压力机的吨位牌，八百吨往上，这种厂的覆盖件模一般错不了。研配机都舍不得配的厂，蓝油吹得再神也是嘴上功夫。
拉延筋和压料面：三眼从照片定档次
拉延筋是压料面上一圈凸起或凹槽，管着板料流动的快慢。照片里筋条连续顺滑、圆弧过渡自然、表面光洁，这套覆盖件模的档次低不了。
拉延筋在照片里长什么样？顺着压料面走的一圈半圆棱线，跟零件轮廓保持平行，像给型面镶了一圈鼓起来的边。常见的有单筋双筋，难拉深的件还上阶梯筋。看它有三个要点：一看出线直不直，筋线断断续续、粗细不匀的直接减分；二看筋和压料面交接的圆弧，过渡要顺溜，带一圈圈细密波浪纹的说明精加工没做够；三看筋面上有没有焊疤麻点。
为什么筋这么要紧？它就是控制板料往里走的闸门，哪边走料快、哪边走料慢，全靠筋的松紧来配。筋做不规矩，试模的时候不是起皱就是拉裂，调试周期一拖好几周。筋怎么布置、调不好怎么修，这篇汽车冲压模具实录里讲得比我细，那边连DL图的调试过程都摊开了。
| 照片线索 | 档次高的模 | 要留心的模 |
|---|---|---|
| 合模线 | 顺直连续，反光带不断 | 歪扭、有台阶、接缝处彩色补焊痕 |
| 型面蓝油 | 薄而均匀，着色成片 | 厚刷糊弄，或一点检查痕迹没有 |
| 拉延筋 | 筋线流畅，圆弧过渡自然 | 断续、振纹、麻点焊疤 |
| 铸件本体 | 清砂干净，漆面均匀 | 砂眼成片，油污灰尘糊满 |
| 钢印铭牌 | 模号材料牌号齐全 | 无钢印，或有打磨抹掉的痕迹 |
这张表存手机里，收图的时候对着过一遍。五条里有一条不对劲，先别急着砍价，多问一句是为什么；对上三条要留心的，这家厂基本可以划掉了。
再说回那个半夜发图的客户。他定的是第二家，一套车门外板拉延模，两个多月T1就拉出了合格件，压出来的料边齐得像机器裁的。他后来给我发消息，说现在刷到模具图也会下意识先去找那条缝。图是死的，功夫是活的，这三眼练熟了，你手里那几张汽车模具图片才算没白发。
