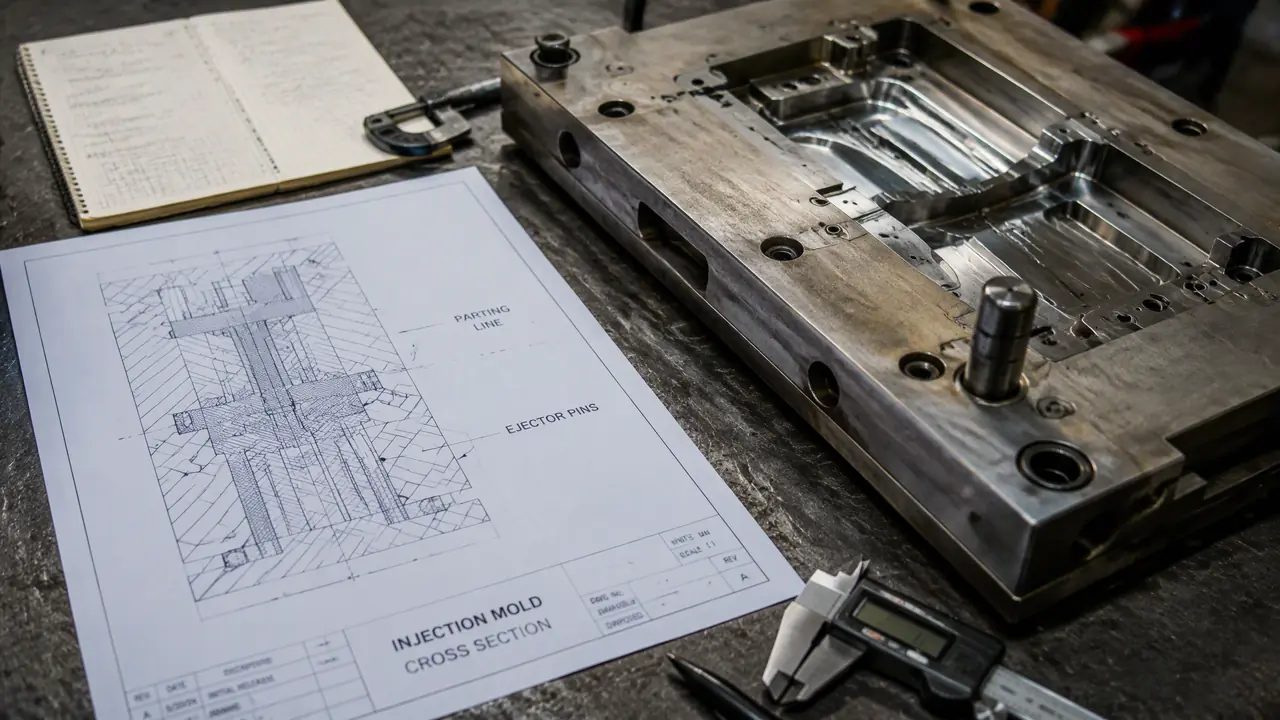

模具图片大全怎么看门道？从结构图到实物图的识图指南

你搜模具图片大全，出来的多半是一面图墙：注塑模、冲压模、压铸模，剖面图花花绿绿，实物图黑乎乎一坨钢。大部分人划拉两下就关掉了。不是图没价值，是看法不对——模具图不是拿来看热闹的，每类图藏着的信息完全不一样，先分清手里这张图属于哪一类，才知道眼睛该往哪儿放。

我的判断很直接：剖视图看结构门道，实物图看做工底细，爆炸图看装配难度，三件事正好对应选模的三个阶段。要是连模具分类还没捋清，建议先把模具大全那篇里的分类表过一遍再回来看图，效率高得多。

结构剖视图：找到分型面，剩下的都是参照物

看剖视图先找分型面，就是那条把动模和定模分开的线。找到它，型腔数量、浇口位置、顶针布局全都有了参照，其余结构顺着往下认就行。这句话值得当口诀记。一张注塑模剖视图摊开，信息点几十处，新人最容易从头看到尾、什么都想记住，结果什么都没记住。老手只干一件事：先横着扫一遍，把那条最明显的水平线或台阶状折线找出来，这就是分型面。

找到分型面再看三样。一是型腔数，剖面里几个凹腔就是一出几，直接数；二是浇口位置，点浇口画成细脖子，潜伏浇口斜着扎进去，热流道会画出加热圈；三是顶针，剖面里用小矩形截面表示，数量和分布直接关系到产品顶出会不会顶白、顶高。

有个细节提一句：图上肉眼看不见的东西别硬看。排气槽深度普遍只有0.01到0.03毫米，冷却水路的间距也常常缩成一团线，这些靠看是看不出来的。正规图纸会用局部放大图加标注补信息，看到放大圈就凑近看——厂家不会平白无故放大一块，圈里十有八九是浇口、排气或者水路，这正是他们想让你注意的卖点。

我做过一个小统计。去年整理相册，把手机里八百多张模具图重新归档，剖视图两百张出头。翻完发现个规律：教材里的剖视图爱用全剖，一剖到底；厂家宣传册里的爱用半剖加局部放大，该露的露、该藏的藏。看宣传册的图，心里得绷一根弦——藏起来的那半边，往往才是要重点追问的地方。

我最早看剖面也是一头雾水，后来照着模具结构图解那篇里九个组成部分的拆法，一个部件一个部件对着认，两三套图跟下来就顺了。

实物图里藏着哪些做工信息？

实物图别看整体看细节：模架钢印、水路接头、顶针端面、分型面边角，这几处比抛光亮度更能暴露一副模的真实档次。渲染图能造，实拍难造假，尤其细节处。整体照谁都能拍得气派，可一旦放大到局部，装配水平、机加工精度、钳工用没用心，全会露出来。

先看模架。正经模架侧面有钢印，龙记的LKM字样、钢材牌号标，手机放大拍得到。再看水路，接头是不是标准快插、进出水有没有装水排分流，管路缠成一团乱麻的，试模环节多半也规范不到哪去。

说个我自己的经历。前年帮朋友核一套日用品模的报价，对方发来六张实物图，我什么都没干，就放大看顶针端面。端面平整、与型腔面齐平的，装配过得去；顶针高低不齐、孔口周围有磕碰印的，钳工环节八成在赶工。后来那套模到厂验货，真在两根顶针上摸到了台阶，跟图上判断的对上了。从那以后我看实物图，第一眼永远给顶针。

反面提醒：抛光会骗人。型腔面反光发"水"，看着像镜面，但刚出厂的新模和翻新过的旧模都能拍出这种效果。真正藏不住磨损的地方是分型面边角、导柱表面、顶针孔口。看图先找这几个位置，图上没拍到或者刻意避开的，直接开口要细节图。

爆炸图和渲染图：一张看装配，一张只看气氛

爆炸图是三维装配图的拆开版，螺钉数量、镶件分块、斜顶方向都能数出来；渲染图只提供气氛，判断不了任何结构问题。这两种图经常被混着发，你得自己会分。爆炸图把整套模沿装配轴炸开，内六角螺钉一颗颗悬在半空，镶件一块块分离；渲染图金属质感拉满、反光完美，除了好看，不给工艺信息。

爆炸图最值钱。修模之前看一眼，能提前知道镶件分几块、先拆哪颗螺钉、斜顶从哪个方向退。一套模镶件分得多，说明设计上考虑了易损件单独更换——好处是坏了不用换整块模板，代价是加工工序多，价格便宜不下来。这个逻辑在爆炸图上一眼就能看出来。

渲染图也没罪，厂家拿它当首图很正常。但要看比例：一家厂的产品图册里全是渲染图、连一张带车间背景的实拍都翻不出来，你就得多留个心眼。真有产能的厂，手机里躺着几百张现场照片，不缺这一张。

我的偏好摆在这：选型阶段认剖视图，验厂阶段抠实物图，谈合同前让对方补一张爆炸图。不少小厂没有规范的三维装配文件，一张爆炸图就能试出底细——给不出来的，交期和售后你都得往保守里估。

回到开头那面图墙。图还是那些图，看的方法变了，信息量就完全不同：先归堆分类型，剖视图找分型面数型腔，实物图抠钢印和顶针端面，爆炸图数螺钉和镶件。下次再翻模具图片大全，别急着划走，按这个顺序过一遍，你会发现自己已经能看出七成门道。要选模，就让供应商按这三类各发几张，签约之前，很多坑在图上就能拦下来。

常见问题

网上找的模具图片能直接拿去开模吗？

不能。图片顶多做沟通参考，开模要的是三维数模加二维图纸，尺寸、公差、材料一样不能少。拿图让厂家估价可以，直接当生产依据准出事。

剖视图看不懂，有什么快速入门的路子？

有。先只抓三样：分型面、型腔数、顶针位置。别的暂时不管，拿十张图把这三样认熟，再看水路和排气，比从教材第一页啃快得多。

怎么判断厂家发来的实物图是不是自产的？

让他们发带车间背景的实拍，最好补一段装模或试模的视频。背景里的行车、注塑机、料斗都能对上厂况，网图和渲染图对不上这些细节。

哪里能找到带标注的正规模具图片？

教材和行业图册里的剖视图最规范，标注齐全；正规展会资料和协会出版物也靠谱。随手搜来的图来源不明、比例经常失真，只当示意图用。
