模具结构图怎么看？注塑模剖面从动定模到顶针一次讲透
把话放这儿：模具结构图不难读，先找分型面把动定模劈成两半，再顺着进料、定位、顶出三条线认零件，导柱、浇口套、顶针、斜顶各有固定位置和画法，认全十来个主要零件，就能看懂九成注塑模剖面。
学徒第二年，师傅把一张模具结构图拍在装配台上，让我把上面叫得出名字的零件全报一遍。我盯着那堆虚实线憋了半天，只说出个型腔。他笑我：型腔俩字谁都会讲，料从哪儿进、件从哪儿出，你说说看。这一问把我问住了。后来在装配组泡了两年，才算把剖面图真正看顺，今天就按当年师傅教我的路子，带你从上到下过一遍。

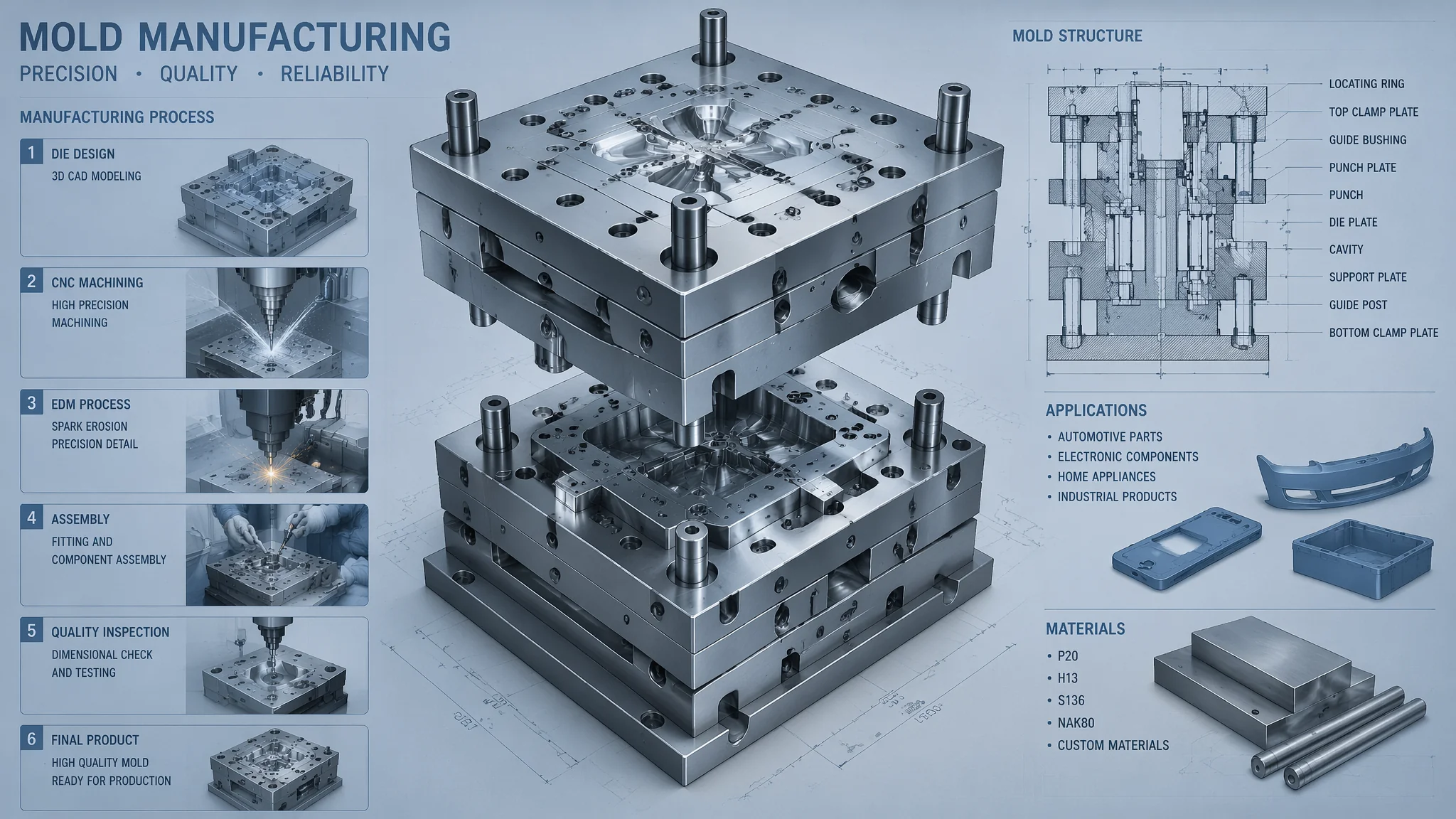

先说个反常识的事：剖面图上零件看着几十个，真正要记住的不到十个。模架、导柱、浇口套、顶针、复位杆，这几个认全了，剩下八成是螺钉、水路和垫块，扫一眼就过。
剖面图第一刀，先找分型面

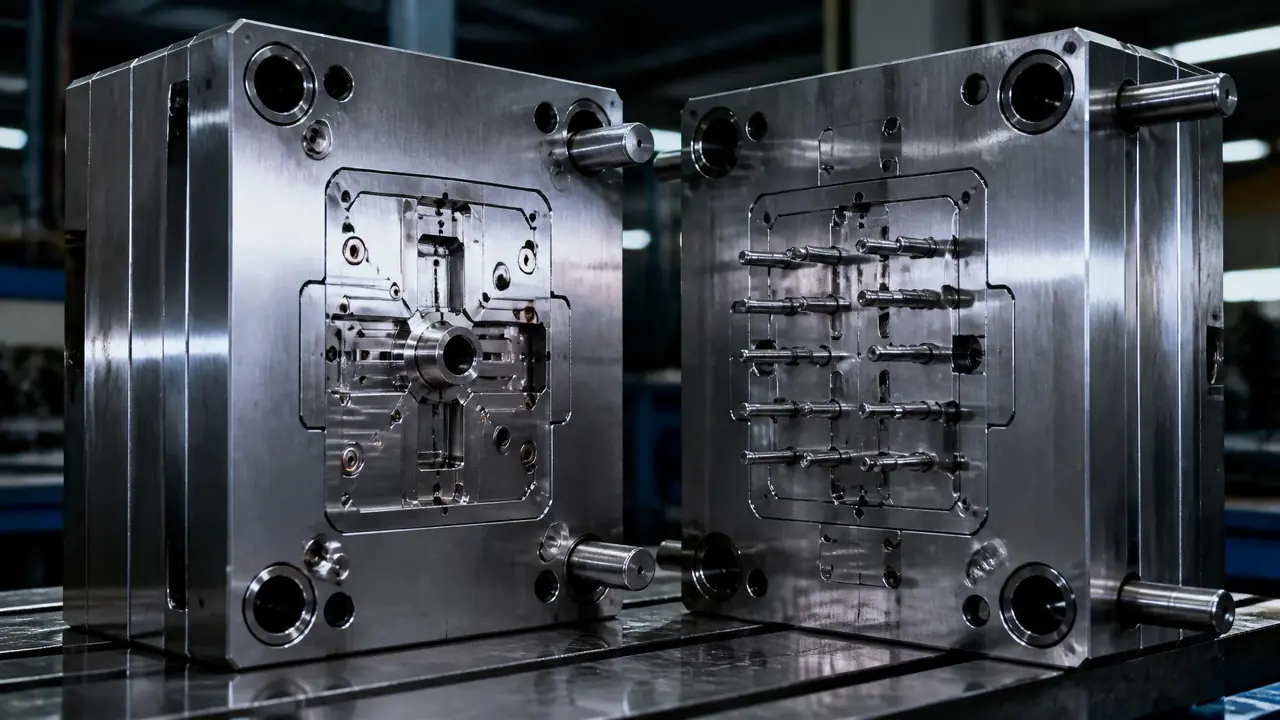

看注塑模剖面图，先在图中间找一条贯穿左右、两头画法不同的线，那就是分型面，它把模具劈成定模和动模两半。分型面以上叫定模侧，负责进料和成型外观面；以下是动模侧，负责顶出。记住这个分工，再乱的图也有头绪。
定模侧从上往下数，一般是定模座板、浇口套、A板（定模板），产品的外观面照在这一侧。动模侧往下堆得更多：B板（动模板）、方铁（垫块）、顶针面板、顶针底板，最底下是动模座板，注塑机的顶出油缸就顶在这块板的 KO 孔上。我带新人只让背一句话：定模管进，动模管出，料从上面进，件从下面出，中间那条线就是产品和模具告别的地方。
对了，说到剖面图的线，新手最容易懵的是虚实之分。被剖到的实体（模板、镶件）画剖面线，同一块料的斜线方向一致；没剖到的孔、销画虚线或细实线。我学徒时把导柱的虚线当成实心杆直接下了钻孔单，废了一块 2530 的 B 板，两千多块钱，师傅罚我抄了半个月图。这个坑你绕着走。
导柱、浇口套、复位杆，标配件画法有固定套路
标准模架的标配零件位置是死的：导柱导套在四角管定位，浇口套从定模座板正中捅进来，复位杆跟着顶针板走，认准位置就不会叫错名字。这些画法行业里几十年没变过，记住套路一张图就够用。
给你一张对照表，我平时带人认图就靠它：
| 零件 | 剖面图上的位置 | 干什么活 | 常见画法 |
|---|---|---|---|
| 导柱与导套 | 四个角，动定模各占一半 | 合模定位，保精度 ±0.02 毫米以内 | 一粗一细两根套着的柱，孔画虚线 |
| 浇口套（唧嘴） | 定模座板正中，斜插到 A 板 | 对接注塑机喷嘴，料从这里进 | 上宽下窄的漏斗形，剖到实体 |
| 定位圈 | 浇口套头部一圈凸台 | 把模具对准注塑机定位孔 | 矩形小台阶 |
| 复位杆 | 顶针板四角附近 | 合模时把顶针板推回原位 | 长直杆，比顶针粗一档 |
| 撑头 | 方铁之间的空当里 | 防止 B 板受锁模力压弯 | 短粗圆柱 |
导柱直径跟模架大小挂钩，2530 模架一般配 φ20 导柱，4045 以上就上 φ32 甚至 φ40。别小看这几根柱子，注塑机锁模力几千千牛，动定模对齐全靠它。四角导柱只要有一根磨损超过 0.01 毫米，分型面就贴不实，产品跑毛边。我们车间定死规矩：导柱导套每三个月拆下来量一次，油膜干了立刻打顶针油。
顶针、斜顶、滑块，出件和抽芯的机关全在动模
产品成型后要离开模具，靠的是动模侧这排机关：平面用顶针顶，倒扣靠斜顶或滑块抽芯，行程给够是这类结构设计的第一关。剖面图上看它们的装配关系，比三维图直观得多。
顶针最常见，直径从 φ1 到 φ16 都有，用得最多的是 φ3 到 φ6。图上就是穿过 B 板、顶针面板直到产品面的细杆，杆头的断面就是顶出面。新手常犯的错是觉得顶针越多越好，其实顶多了产品满片白印，位置要对准受力点，比如骨位、螺丝柱正下方。常规产品顶出行程给产品高度的 1.2 到 1.5 倍，行程不够件取不下来，太长顶针板容易撞方铁。
斜顶和滑块专门对付倒扣。产品上有卡扣、侧孔，脱模方向跟开模方向不一致，就轮到这两个上场。滑块走水平方向，靠斜导柱往外让；斜顶斜插在顶针板上，顶出的同时往里收。认它们有个土办法：滑块的斜导柱跟开模方向成 15 到 25 度夹角，斜顶更陡，往 40 度上下靠。去年我经手一副改模单，客户的卡扣深 0.8 毫米，原设计斜顶角度做到 50 度，T1 试模三百模次就把斜顶面磨出台阶，后来把角度放缓到 38 度、加了氮化层，八万模次没再出事。这一来一回多花六千多，客户不痛快，我也难受，根源就是当初对图时没人抠这个角度。
浇口顺带说一句。剖面图上它就是靠近分型面的一小段窄缝，看着不起眼，实际决定外观和进料平衡。大件开多点进胶，小件用潜水浇口自动剪断，这些在图纸阶段就定了，试模再改就是按万块钱算的改模费。
回到开头那张被师傅拍在台上的图，现在再让我报零件，我不会从左上角一个个念，而是先找分型面劈开动定模，再看料从哪儿进、件从哪儿出、倒扣怎么躲。就这三步，再复杂的注塑模剖面也能拆出七八成。下回你拿到图，不妨也这么走一遍，走完回头看细节，会快很多。
常见问题
模具结构图和 3D 模具图有什么区别？
剖面图是二维的，好在能把装配关系一次看穿，哪根杆穿哪块板一目了然；3D 图直观，但零件互相挡着，内部结构得靠剖切命令。厂里对图一般两个都开，看结构用剖面，看外观用 3D。
零基础能自学看懂模具结构图吗？
能，但别上来就啃整套图。先拿一副两板模标准模架的剖面练手，把十几个零件名对上号，再看带滑块斜顶的三板模。我当年用了差不多两个月，每天下班看半小时，就能独立看懂常规两板模了。
剖面图上的运水（水路）怎么认？
水路一般用点划线或波浪线表示，进出水口标 IN 和 OUT，有的厂用蓝色红色区分。看水路重点看间距，运水孔一般离型腔面 10 到 20 毫米，太近模板强度不够，太远冷却效率打折。
图纸上英文零件缩写看不懂怎么办？
常见的就那几个：GP 是导柱，SP 是撑头，RP 是复位杆，EJ 是顶出相关，CB 是冷却水。拿张便签抄下来贴在显示器边上，看图两周自然记住，不用背什么单词书。
