箱涵模具怎么预制？大断面涵节的钢模与蒸养

箱涵模具这东西，在市政排水工程里算是大块头的预制装备了。上个月一个做市政管廊的朋友找我，说工地要三公里排水箱涵，孔径四米乘三米，项目经理在纠结现浇还是预制，问我的意见。我干过两年预制场，这种大断面涵节的做法，门道不在混凝土，在模具和养护。

预制涵节是工厂里用钢模一节一节浇出来的，单节长两米左右，两头带企口，运到工地像搭积木一样对接。你肯定见过高速公路边的排水涵洞，内壁光溜溜没有模板拼缝印的，八成就是预制的。现浇的箱涵内壁全靠木模竹胶板支出来，蜂窝麻面躲不掉。这就决定了预制这条路，模具得按钢模配，塑料模那个壁厚撑不住四米跨度。

箱涵钢模具长什么样？内外模怎么拆才是关键

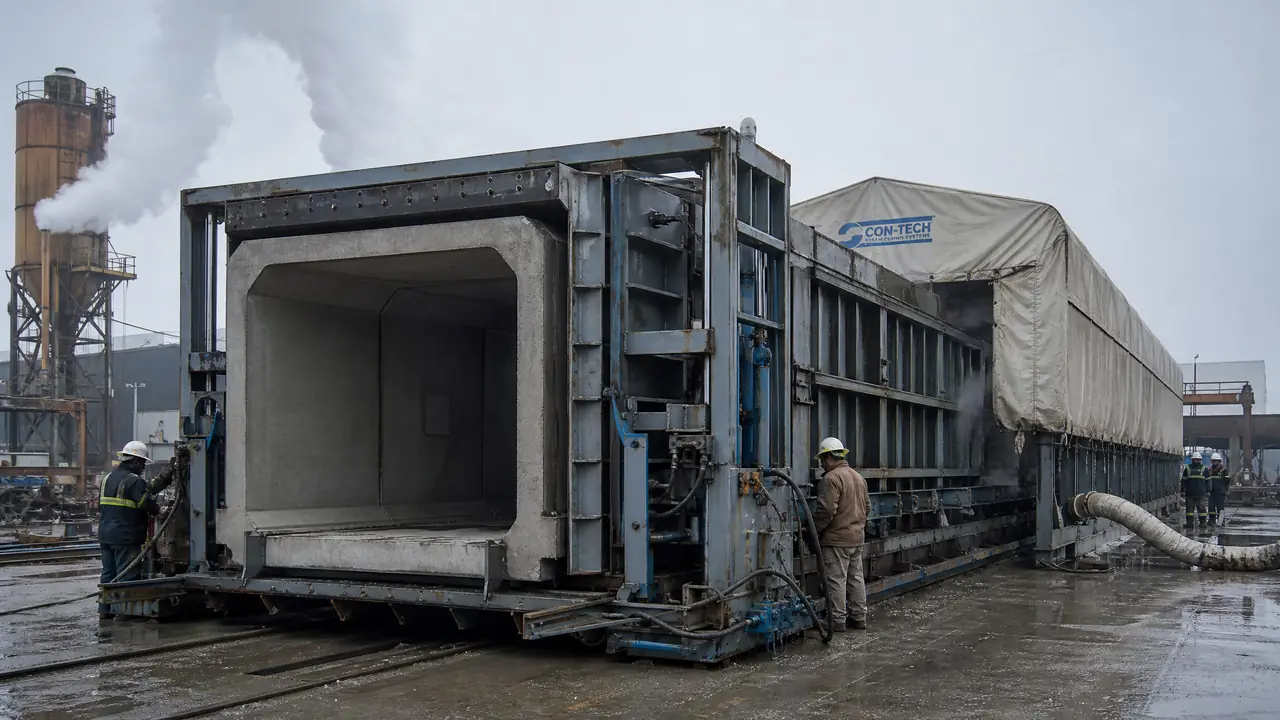

箱涵钢模具分外模、内模、底座三块，内模能不能顺畅抽出直接决定一节涵节要占模多久。外模是八毫米钢板围合的大框架，内模做成可收缩的整体芯子，拆模先收内模再开外模。

先说外模。大断面涵节的外模面板我们用的是八毫米钢板，四周法兰边加二十号槽钢做骨架，两米一节的长度方向分成两块对拼，中间用螺栓加定位销锁死。板厚别省。我见过一家厂为了压价用六毫米板，浇了不到两百节，侧板中间就鼓出去五毫米，浇出来的涵节侧面成了鼓肚，验收直接卡住。回厂加焊加强筋补救，花的钱比当初省下的板费多三倍不止。

内模才是箱涵模具的灵魂。小截面的涵管可以整体抽出，大断面的箱涵不行，四米乘三米的内芯根本没法直接往外拽。行业里普遍的做法是内模分块带铰接收放机构，或者用液压收模：拆模时先把四个角往里收，整个内芯缩下去十几厘米，再整体拖出来。好一点的内模配行走轮和卷扬，抽芯十几分钟搞定，差一点的得几个工人拿撬棍伺候半天。买模具的时候，别光看外模面板多厚，一定要问清楚内模收芯机构是液压还是丝杆、抽芯要不要拆螺栓。一个字都不肯说清楚的厂家，八成内模就是焊死的死芯子。

底座容易被忽视，但它管两件事：一是涵节底部企口的成型精度，二是模内振捣的支撑。底座槽钢上要留振捣棒插入口，不然三米深的腔体光靠附着式振捣器，底角振不密实。我们场里的规矩是底座槽钢每年校平一次，误差超两毫米就上机床重新铣。

选购环节如果想系统了解报价构成和验收门道，可以看看这篇预制构件模具怎么选不花冤枉钱的文章，里面对板材、焊缝、变形量的验收写得很细，箱涵模具同样适用。

蒸养温度曲线怎么走？我在预制场记过一组数

大断面涵节蒸养走四段：静停三小时、升温每小时不超过十五度、恒温五十八度左右保持五小时、降温每小时十度以内。曲线走对了，一天脱模；走错了，涵节表面全是微裂纹。

去年秋天我在一个预制场跟过两个月蒸养，拿温度计记录了十几节的完整曲线。静停阶段就是浇完先搁着，让混凝土初凝，这时千万别急着送汽，三小时左右看坍落度损失完了再开始升温。升温是最容易出事的阶段，我们控制在每小时升十二到十五度。有一回锅炉工图快，两小时把坑温拉到六十度，第二天那节涵节吊出来，侧壁一道道龟裂纹，跟干涸的河底一个样，整节降级处理，赔了两万多。

恒温段控制在五十五到六十度之间，别追高。C40混凝土在这个区间水化最快，再往上升强度增长并不成比例，蒸汽费倒是一路涨。恒温保持四到五小时，然后降温，每小时降十度以内，坑温和外面气温差控制在二十度以内才揭罩。夏天好办，冬天揭罩前得先小开缝闷一闷，不然冷风一激，表面温度应力直接把棱角崩裂。

这套曲线走下来，加上布料振捣和收光，一节两米长的箱涵从浇筑到出坑大概二十四到三十小时。自然养护的话，冬天要等六七天才能拆模，模具周转率差出一个量级。所以产量大的预制场都配常压蒸汽锅炉加养护罩，帆布罩子压边，蒸汽管从底部送进去。养护坑比养护罩效率更高，但建坑得挖半米深的地槽，小场子往往先上罩子凑合。

顺带提一句，蒸养这套参数在圆管上同样成立，就是恒温时间可以短一点，因为管壁薄。有兴趣可以看看水泥管模具那篇，里面对离心和悬辊工艺的养护差异讲过，跟箱涵静置浇注又是两条路子。

现浇和预制箱涵比，到底差多少钱

预制箱涵单方成本比现浇贵一成半左右，但工期快一半以上，质量也稳，三公里以上的线性工程基本都该选预制。短距离零星段才是现浇的天下。

我按朋友那个项目帮着粗算过一笔账，摊到每米涵洞上大致是这个水平，数字是经验估算，各地人工材料价不同，看个相对关系就行：

说句带偏向的结论：预制确实比现浇强一截，这是我跟下来几个项目的感受，尤其雨季施工，预制场里下雨照浇，工地只管吊装。现浇唯一稳赢的场景是零星的几节、或者地形破碎吊车进不去的沟段。现浇那套支模拆模的门道，在这篇现浇模具施工全攻略里讲得比较全，两条路线都该心里有数，跟分包谈判才不会被单方面牵着走。

模具是租还是买也得算。一套四米孔径的箱涵钢模，市场价大概十几万到二十来万，看内模配置。你的工程量不到三百节，别买，找周边预制场租模或者直接订成品涵节。三百节以上，自购模具的摊销才划算。这话我跟我那位朋友也说过，他最后订了成品，省了模具占地和养护场地的麻烦。

回到开头那个问题。三公里的排水箱涵，我的答案一直是预制，前提是把两件事做在前面：模具到场先量板厚、验内模抽芯，别等鼓模了才发现；蒸养曲线贴在锅炉房墙上，静停够时数，升温别冒进。模具和养护这两关把住了，预制箱涵就是又快又稳的活。

常见问题

箱涵模具一套多少钱，主要贵在哪？

常见四米以下孔径的两米节钢模，市场价大概十几万起步，内模带液压收芯的要往上加两三万。贵就贵在内模机构和法兰精度上，外模面板反而是小头。询价时让对方把内模收放方式写进合同。

没有蒸汽锅炉，冬天能做预制箱涵吗？

能，但慢。可以搭帆布棚用电热风或者热风机烘，坑温拉到三十到四十度撑住强度增长就行，脱模时间拉长到三到四天。量小可以这么凑合，天天出节的话电费比蒸汽贵，还是上锅炉划算。

涵节脱模强度要达到多少才安全？

行业普遍做法是同条件试块到设计强度的七成以上，C40的话差不多二十八兆帕再拆，吊装预埋件区域的混凝土必须够硬。急着出坑压到十五兆帕就脱的，企口棱角十有八九掉块。

箱涵模具用多久会报废？

保养得当的钢模浇八九百节没问题，报废大多不是磨坏，是变形：法兰锁不紧漏浆、内模收芯机构旷了。每浇五十节左右拿塞尺查一遍合缝，漏浆缝超过零点五毫米就得修。
