电缆沟模具怎么现浇？U型沟的支模

上个月在开发区支了一条四百宽的电缆沟，新来的小工蹲在垫层边上问我：师傅，这沟也算模具活？我说是，电缆沟模具干的就是这个——U型沟体靠内外两层模板夹着，混凝土往中间灌，拆了模沟就成了。别看工艺土，市政和电力这条线上现浇仍是主流，因为沟体要跟电缆井、排管现场对位，预制件反而凑不齐尺寸。麻烦全在支模上。支不牢，一车混凝土下去，沟就废了。

我把这些年踩过的坑捋成三段：支模前的准备、内模怎么固定、浇筑拆模怎么卡时间。按这个顺序来，一条五十米的沟，两个班组三天能干完，这是我们队里的正常速度。

支模之前，垫层和放线先把三关过了

支模前先过三关：垫层强度够不够、轴线墨线弹没弹、净宽净深复核没有。这三步错一步，模板支得再漂亮也得砸掉重来，返工比支模贵。不少人一上来就拼模板，顺序反了，亏就吃在这。

垫层我们统一打C15，厚度100毫米，比沟体外皮每边宽出100，给支模留出操作面。垫层顶面标高是内模安装的基准，用激光扫平仪复核，两点高差超过5毫米就得补一遍砂浆。别嫌麻烦。标高低了10毫米，整条沟的有效深度就少10毫米，电力验收那边直接卡你。

放线这件事，直线段用经纬仪加墨线就够，转弯段必须拿全站仪放坐标，坐标点每5米一个。去年秋天有条沟转了两个90度的弯，班组图省事拿粉线拉直了浇，验收时拿尺子一卡，内侧净宽小了4公分，电缆支架装不进去，凿掉重打。这笔账我们记了很久。

三关过完，还要把预埋件清点一遍：排管接口的位置、接地扁铁的焊接点、伸缩缝的位置，全在垫层上用红漆标出来。这个阶段要改，蹲下画个记号就行。等浇完再改？那就是电镐的活。

U型沟的内模怎么固定才不跑

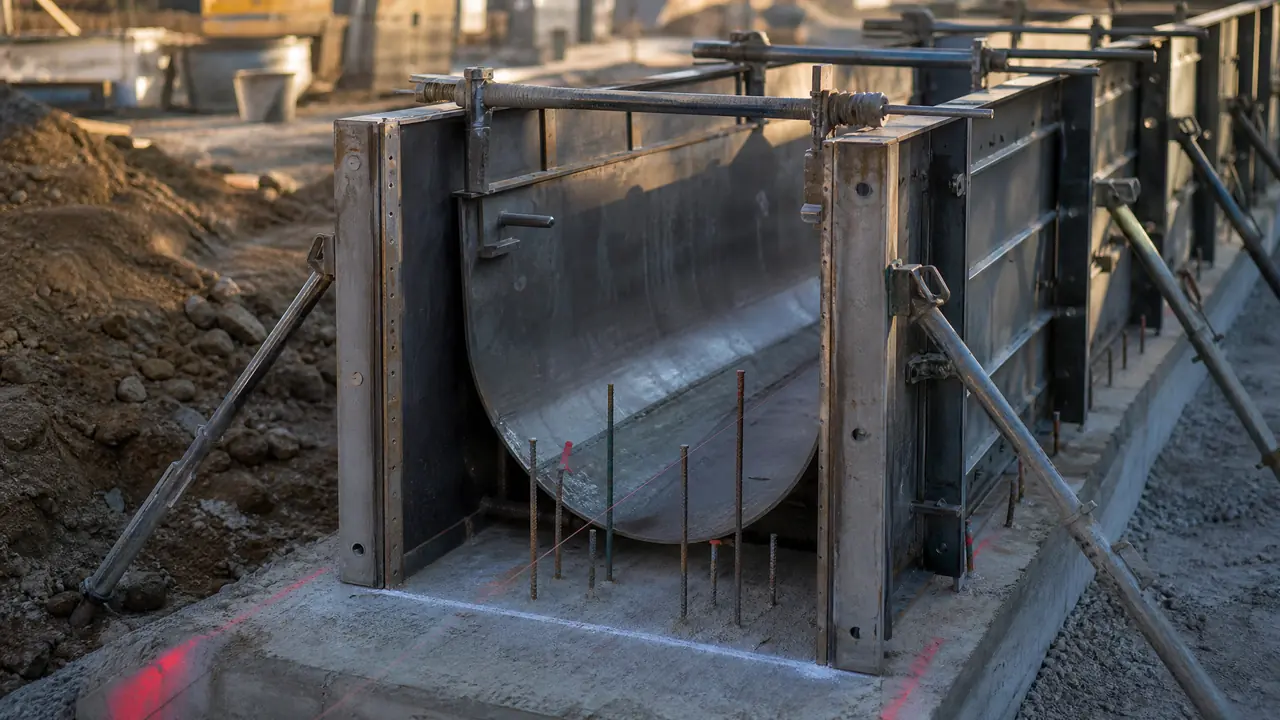

U型沟支模的命门在内模：垫层上预埋钢筋头卡住内模两脚，上口每800毫米一道撑杆顶死两侧外模，浇筑到哪撤到哪，胀模跑模基本绝迹。

具体做法说细一点。垫层浇筑前，沿沟体两侧中心线各埋一排Φ12钢筋头，露出垫层80毫米，间距600。内模落位后，用短钢筋把模脚和预埋头点焊，或者拿木楔反向挤死，内模就不会横移。外模立在沟体两侧，外面用50方钢或者双钢管做竖楞，竖楞外面再上斜撑，撑在打入地下的钢管桩上，角度45度上下。

上口是薄弱点。混凝土还没初凝的时候，内模受侧压力往里挤，外模往外鼓，所以上口每800毫米加一道水平撑杆，脚手架钢管加木楔顶紧。浇筑跟着撑杆走：混凝土填到哪一档，那道撑杆就撤掉，撤完马上转到前面备用。有个班主贪快，一次性把五道撑杆全撤了去接料，三十秒回来，那一段内模已经挤进15毫米。返工方式是人工剔凿加抹浆，两个人干了整整一天。

至于用木模行不行，我们算过账：一次性工程、二百米以内的沟，木模便宜；但凡要转两个工地，钢模摊销下来反而省，而且钢模拼出来的沟壁平整，抹面工序能省一半工。怎么挑钢模、板厚和合页结构那些门道，之前写过一篇电缆槽模具怎么挑，说得比这篇细，这里不重复。

浇筑、振捣和拆模的时间怎么卡

侧模拆除别死盯24小时：气温20℃以上隔天能拆，手按沟壁不掉棱、不粘浆为准；气温低于10℃至少等48小时，抢那一半天掉角修不了。

混凝土用C30，塌落度我们控制在120上下，罐车司机嫌干想加水，别签收。振捣用50棒，快插慢拔，插点间距300左右，一点20到30秒，看到表面泛浆、不再冒大气泡就收。沟壁才100厚，棒别贴着内模插，一贴就是一圈蜂窝麻面，拆模那一下你自己都看不下去。

拆模顺序也有讲究：先松对角撑杆，再脱外模，最后吊内模。内模是整体U型，脱模前先用撬棍四角对称松动，硬拽会把沟口边缘拉豁。五六月气温二十多度的时候，我们基本隔天拆；去年冬天赶工有一段接近零度，浇完第三天才拆，是晚了点，但一条棱角都没掉，值。拆完的钢模当天刷脱模剂码整齐，第二天接着用，一套模转八到十次很正常。

养护别省。拆完模覆盖土工布洒水，七天起步，夏天早晚各一遍。偷懒不养护的沟，一个月后表面全是发丝裂缝，电力监理拿裂缝观测尺一段一段量，你哭都来不及。从模板选型到拆模验收的完整工序，这篇现浇模具施工全攻略里写得更全，可以搭配着看。

回到开头小工那个问题：这沟算不算模具活？算，而且模具这部分占了整条沟七成的功夫。垫层放线不糊弄、内模卡死上口顶牢、拆模看棱角不看日历，记住这三句，你支出来的沟跟老师傅干的看不出差别。下回开工，先把预埋钢筋头那排点位算出来，这是整条沟的第一步。

常见问题

现浇电缆沟和预制U型槽到底选哪个？

线路长、断面单一、现场有拌合条件，现浇便宜；工期压得紧、地面坑洼吊车进不去的路段，预制槽吊装拼接快得多。我们这边市区改造十有八九选现浇，就为了跟电缆井现场对位。

支模用木模板行不行？

行，但只推荐一次性的活。木模第一遍出活不差，第三遍开始吃水变形，拼缝漏浆，沟壁上全是流挂。按四次以上周转算，钢模的综合成本反而更低。

电缆沟内壁要做防水吗？

地下水位高或者过路段要做，常规做法是内壁抹20厚防水砂浆，伸缩缝里埋止水带。普通干燥路段抹面找平就够，别让人忽悠着多加项目。

一米电缆沟现浇下来大概多少钱？

按400宽500深、C30算，材料加人工再加模板摊销，我们这片的行情大概每米四五百到六百，钢筋用量不同差别很大。各地价差明显，听个量级就好，别拿这个数去砍价砍到底。
