模具百科

浇筑模具怎么选？水泥石膏树脂三种浇筑的模具差异与气泡脱模两个坑

Taoxiaopu Team 发布于 2026-10-13 2,277 字

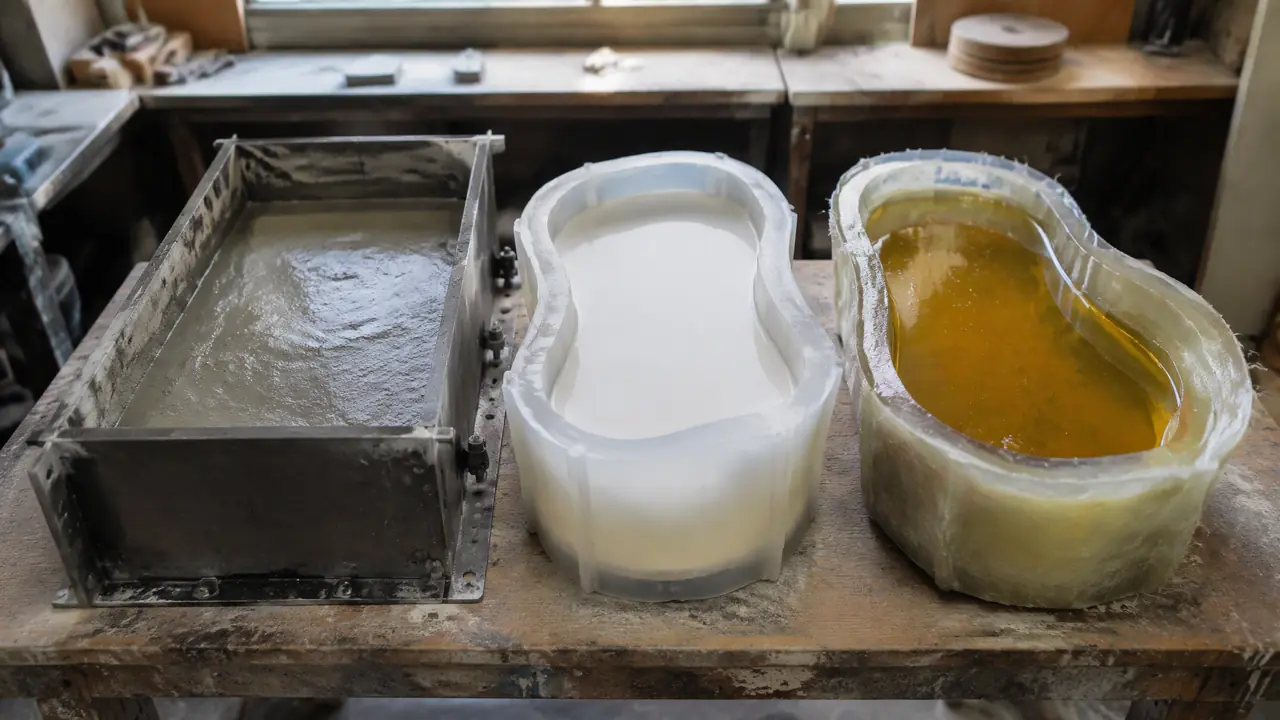

这事儿得拆开说：浇筑模具不是一种模，水泥浇筑多用钢模和加厚塑料模盒，石膏浇筑靠硅胶模，树脂浇筑是硅胶加玻纤外套。三者排气和脱模的做法差得远，先定材料再选模，气泡和脱模这两大坑才躲得开。

上个月有个做文创的朋友找我，说想浇一批树脂摆件，网上买了套十九块九的塑料模，浇出来一面全是针尖大的气泡，脱模的时候还扯裂了两只。我问他花了多钱，他说连料带模不到两百。我说这钱省错了地方，浇筑模具这件事，模子挑对，料钱才不白扔。

很多人以为浇筑就是把料倒进模里等它硬，坑全在倒进去之后。气泡藏在哪个角，料能不能完整脱出来，这两件事直接决定成品率。我在预制构件厂干过三年，后来自己翻模，水泥、石膏、树脂都浇过，翻过的车够写一篇了，下面按材料拆开讲。

三种浇筑，三套模具，别混着用

水泥浇筑配Q235钢模或三毫米以上PP模盒，石膏浇筑配邵氏A30到40的硅胶模，树脂浇筑配加成型硅胶外加玻纤壳，三套模具不能互相将就。先看这张表，差别一目了然。

水泥浇筑是大嗓门的活。钢模一副看尺寸，四十公分的水沟模三百多块，靠振动台把浆里的气泡震出来。要是小批量，加厚PP模盒也行，我仓库里那批五十公分隔断模盒，浇到六十多次边角就开始翘，这个寿命要心里有数。

石膏和树脂正好反过来，是细活。石膏浆稠得快，模具要软，硅胶硬度太高的模子灌不满花纹深处。树脂自己会放热，薄薄一层硅胶扛不住，外面得糊玻璃钢做壳，不然浇第二炉模子就变形了。说句实话，我最早不懂，拿纯硅胶模浇环氧，第三炉模腔就豁了口，白扔了两百多块料。

对了，说到选模，水泥这边门道最多，母模怎么做、模盒怎么加固都有讲究，我之前把水泥模具制作的完整流程单独写过一篇，照着做能少走弯路。

气泡不靠等它自己浮上来，水泥靠振捣三十秒以上，石膏靠蘸模挂浆，树脂要抽真空到负0.09兆帕，料不同手段完全不同。很多人栽在这步。

水泥浆最实在，上振动台，边角用钢筋头插一插，三十秒到一分钟，气泡顺着水缝冒出来就行。没振动台的土办法也有，浇完端起模子在工作台上颠二十下，我学徒那会儿全靠这手，就是腰遭罪。

石膏不能震，一震花纹就花了。师傅们用蘸模的法子：先倒一小部分石膏浆进模，转着圈让浆把每一道纹路都挂到，再补满。我第一次翻石膏像直接满灌，出来那张脸跟麻子一样，二十分钟的活废了。

树脂的气泡最难缠，搅拌必起泡。有真空脱泡机就把调好的料连桶抽到负0.09兆帕左右，看它涨起来再落下去，一两次就干净。没机器就减半搅拌时间，再顺着模腔内壁细细倒，让气泡挂在壁上带出来。至于埋件边角，用针把浆往里引一引，比啥都管用。

石膏调浆的水粉比也有讲究，我常用1比1.4，水多了强度差还多气泡，水少了没等挂浆就初凝。这个比例自己记在本子上，比网上抄来的靠谱。

脱模靠三样：1到2度的脱模斜度、匹配材料的脱模剂、到位的固化时间，缺一样轻则粘模重则扯裂。别指望硬撬。

斜度是设计模具时就该留的。钢模内壁刷油加留锥度，水泥件脱出来才不啃边。垂直光面的模盒浇水泥，我劝你别试，试一次亏一次，那模子等于焊在料上了。

脱模剂要跟着料走。水泥用废机油或专用脱模油，刷薄一层就够，厚了反而印在构件脸上。树脂用配套的脱模蜡或PVA，我吃过亏：拿普通凡士林糊弄，摆件表面一层雾，抛都没法抛。石膏最省事，硅胶模本身就好脱，刷层皂液更稳。

时机最考验手感。石膏放热到微温的时候脱最顺，全凉了反而涩。树脂必须等完全固化，25度室温大概四十分钟到一小时，急着脱就是扯裂。水泥看构件大小，小件二十四小时脱，大件最好养到四十八小时，早脱半天棱角全毛。

脱模不顺利还有个排查思路：先查斜度，再查脱模剂，最后查固化时间，三处挨个对，十有八九能找到病根。这里面的门道我整理过一篇专门的脱模排查文章，遇到粘模扯裂可以照着查。

回到我那个朋友，后来他换了套加成型硅胶模加玻纤壳，浇前把料抽了真空，第一批十二只摆件出了十一只好的，就一只边角带小泡。浇筑模具说白了就这个理：料定模，模定成败，气泡和脱模两关过了，剩下的都是手上熟练的事。

看板厚和日照。三毫米以上的PP模盒，阴凉处存着用，五十到八十次没大问题；暴晒加磕碰，二十几次就翘边翘到没法用。

多半不是。九成是搅拌带进去的，搅拌越猛泡越多。先抽真空或减慢搅拌，固化剂按说明书比例配，乱加反而收缩和放热都失控。

端起模子往台面上颠二十下，再用钢筋头沿边角插一圈。浆别调太稀，塌落度小一点，气泡自然少一半。

能是能，但没必要。石膏放热温和放热低，硅胶模又便宜又好脱，玻璃钢模是给树脂和高温料准备的，用错地方白花钱。

石膏趁微温，树脂等彻底固化，水泥小件一天、大件两天。拿不准就先在边角试脱一点点，不掉再等。
