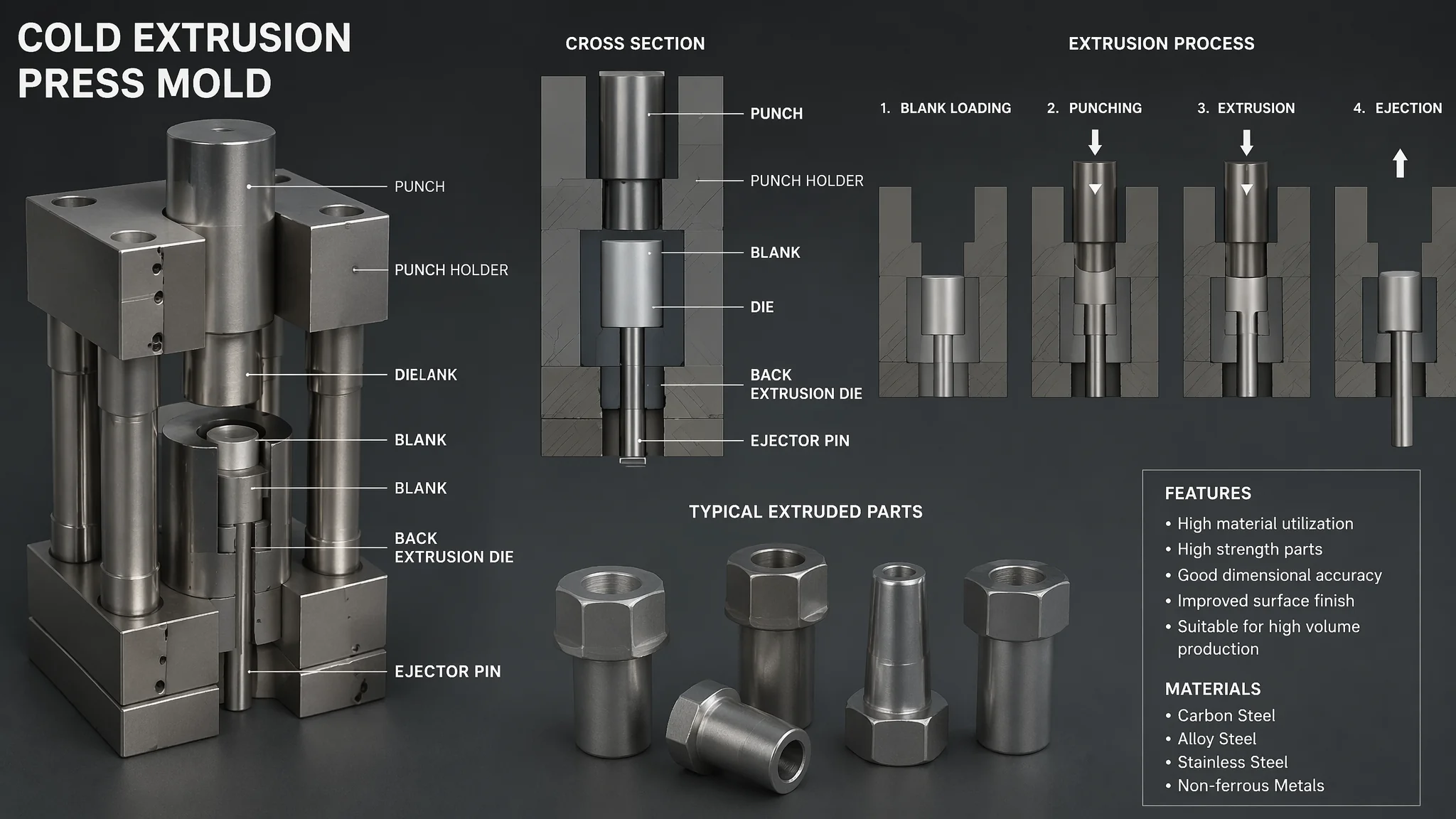

冷挤压模具是什么？常温金属挤压成型的工艺和模具详解

我第一次看到冷挤压工艺是在一家汽车零部件厂。一块直径约40mm的钢棒塞进模具里——液压机一声闷响——一根带花键的传动轴从模具那头挤了出来。整个过程不到三秒。我问车间主任这跟传统切削加工比有什么优势——他随手捡起地上一根切屑加工的废料说："切削加工这根轴要切掉大概30%的材料变成铁屑——冷挤压几乎没有废料，材料利用率95%以上。一根传动轴省下来的钢材一年就是几十万。"

冷挤压是金属成型工艺里最有"魔性"的一种——它让坚硬冰冷的金属像泥巴一样被塑形。但背后的模具技术难度极高。今天把这个工艺从原理到模具设计一次讲清楚。跟之前写的冷镦模具和拉伸模具都属于金属冷成型的大类，但技术路线不同。

冷挤压的三大工艺类型

冷挤压按金属流动方向分为三种：正挤压（金属流动方向与冲头运动方向相同——适合做轴类和管类零件）、反挤压（金属逆着冲头方向流动——适合做杯形和壳形零件）、复合挤压（金属同时向两个方向流动——适合做复杂形状零件）。三种方式各有不同的模具结构和适用范围。

正挤压最形象的理解就是"挤牙膏"——冲头往前推、金属从模口往前流。汽车半轴、电机轴、花键轴等长条形零件都是用正挤压做的。正挤压时模具的凹模模口承受极大压力和摩擦——所以凹模材料必须是硬质合金或粉末冶金高速钢——普通冷作钢HRC58-62也撑不了几万件就开始磨损。

反挤压就像"把金属往反方向赶"——冲头往下压、金属沿着冲头外壁往上升。最典型的产品是牙膏管——那个铝管就是反挤压做出来的。反挤压的冲头长度受限制——长径比不能太大——否则冲头在巨大压力下会弯曲甚至折断。一般冲头长度不超过直径的3-4倍。

复合挤压是正挤和反挤的组合——适合做中间有孔的台阶轴、带突缘的杯形件等。复合挤压的模具结构最复杂——因为要同时控制两个方向的金属流动速度。关于不同成型工艺的对比可以看成型模具类型。

冷挤压模具的核心设计要点

冷挤压模具设计最核心的三个参数：挤压比（毛坯截面积÷成品截面积——决定了需要多大的挤压力）、模口锥角（金属流入模口的角度——角度太大金属容易开裂、角度太小摩擦力太大）、以及模具的预应力设计（用预应力圈把凹模"箍紧"——防止凹模在高应力下胀裂）。这三个参数选错一个——模具要么挤不动要么直接爆掉。

挤压比是设计的第一步。钢材的极限挤压比一般在4-10之间——意思是毛坯的截面积最多可以缩小到原来的十分之一到四分之一。超过极限挤压比金属就会开裂——因为变形量太大金属的塑性不够了。铝合金的极限挤压比可以更高（10-100）因为铝比钢软得多。

凹模的预应力设计是冷挤压模具的"安全气囊"。冷挤压时凹模内壁承受的径向压力可达2000-3000MPa——这个压力超过了任何模具钢的抗拉强度。如果不做预应力处理——凹模直接在这个压力下胀裂。解决方案是用两层或三层预应力圈——外圈对内圈施加一个收缩力——把凹模预先"箍住"。这样凹模在工作时承受的压力一部分被预应力抵消——实际应力就降到了模具钢的安全范围。这个技术是冷挤压模具的核心机密之一——好的预应力设计和差的预应力设计模具寿命差3-5倍。

模具材料的选用也极其讲究。冲头最常用的是粉末冶金高速钢（如ASP23、ASP60）或者硬质合金——因为冲头承受的是压应力+弯曲应力的复合载荷，必须既有硬度又有韧性。凹模用DC53或粉末冶金钢做内芯、外面套预应力圈。模具钢的韧性参数可以看模具钢选型指南。

根据国际冷锻组织ICFG的数据，全球冷挤压零件的年产量约800万吨——其中汽车行业占了约60%。一辆轿车上大约有30-50个零件是用冷挤压工艺生产的。

常见问题

冷挤压和冷镦有什么区别？

冷镦主要做紧固件（螺栓、铆钉）——把线材切断后在模具里"墩"出头部形状。冷挤压做的是更大的结构件——轴、齿轮、壳体。冷镦是"墩粗"，冷挤压是"挤细拉长"。两者工艺上相通但应用领域不同。

冷挤压模具能用多少次？

冲头约5000-30000次（取决于挤压比和材料——挤压比越大冲头寿命越短）、凹模约10000-50000次。冷挤压模具的寿命远低于冲裁模具——因为受力太大了。

什么材料适合冷挤压？

低碳钢（含碳<0.3%）、铝合金、铜合金都可以冷挤压。高碳钢和工具钢不能冷挤压——太硬了会撑裂模具。不锈钢可以冷挤压但难度很大——需要特殊的润滑涂层。

冷挤压模具是模具界的"举重选手"——它面对的是几千吨的压力和极端摩擦。能做冷挤压模具的厂在模具钢和热处理方面一定有很深的积累。这个领域技术门槛高、竞争相对没那么激烈——是模具行业里的优质细分领域。
