凸凹模具是什么？凸模凹模谁在上、间隙怎么留一次讲清
一句话版本：凸凹模具不是两种模具，就是一套冲模里配对的凸模和凹模，凸的装上模、凹的装下模，间隙按料厚的5%-14%留。判断装反没装反、间隙合不合适，看断面和毛刺那一眼就有数。
上个月带实习生，小伙子拿着装配图问我：师傅，图纸标题栏里写的凸凹模具，怎么我数来数去找不到哪一块叫这个名？我拿红笔在模架上圈了两个零件，跟他说主角就这俩——鼓出来的叫凸模，窝进去的叫凹模，老师傅嫌两个词分开叫拗口，习惯把这一对合着喊凸凹模具。
说白了就是公模和母模，跟盖章一个道理，章面上鼓起来的字是凸，纸底下托着的垫是凹，两半一合，板料的形状当场就定。看一套冲压模别急着研究导柱导套，先把这对主角找出来，其他零件全是给它俩打下手的。
凸模和凹模各自管什么

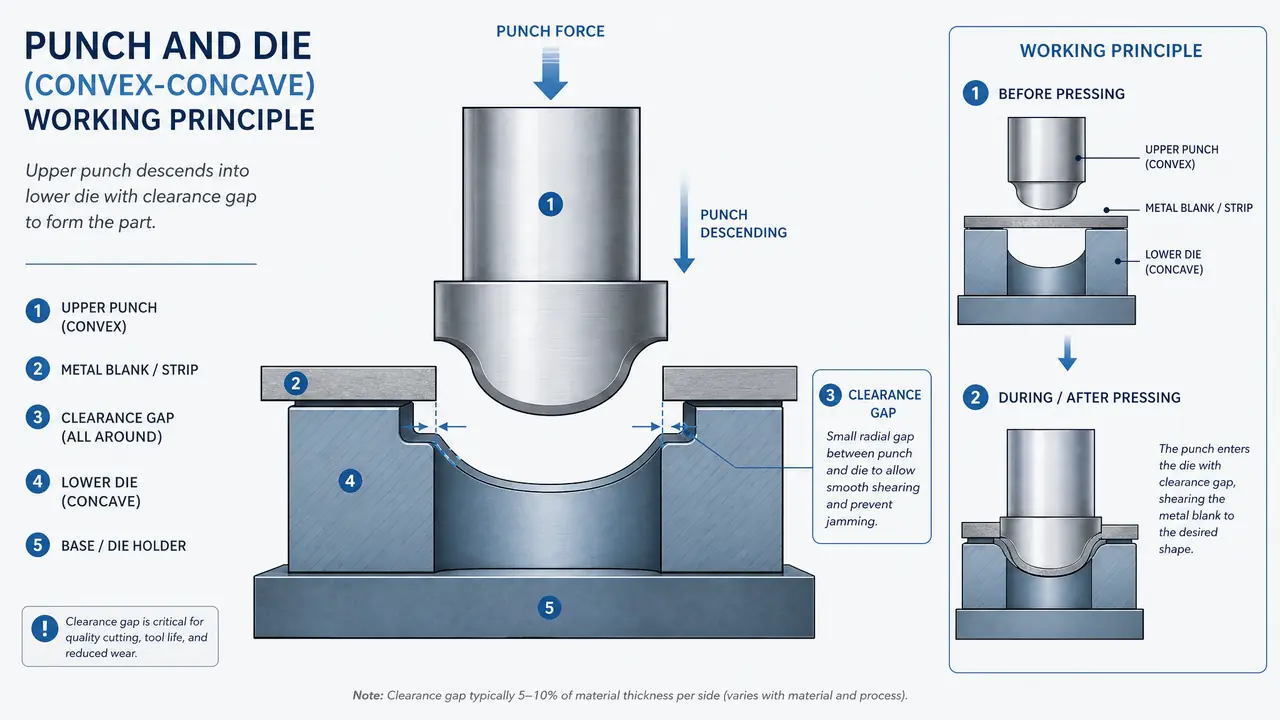

凸模是鼓出来往下压的那半，管啃料切形；凹模是窝进去托底的那半，管定形接件。一凸一凹配成对，也叫阳模阴模。
分工上凸模吃硬功。冲裁的时候它最先啃进板料，刃口每次都挨一记重的，坏也坏得勤。凹模看着清闲，其实决定了件的长相，型孔开成什么样，冲出来的件就长什么样。凸模崩了刃，拆下来补焊重磨，几百块能救回来；凹模刃口要是涨裂，轻则镗修镶套，重则整块换新，一套模小十万就打了水漂。
行话里几个叫法容易把新人绕晕：凸模又叫冲头、阳模、上刀，凹模又叫阴模、母模、下刀。找配件的时候对方嘴里说的冲头，就是凸模，别愣在那儿。
| 对比项 | 凸模 | 凹模 |
|---|---|---|
| 长相 | 鼓出、实心柱状或块状 | 凹进、带型孔或型腔 |
| 常装位置 | 上模，跟滑块走 | 下模，固定在台面 |
| 行话叫法 | 冲头、阳模、上刀 | 阴模、母模、下刀 |
| 易发损坏 | 崩刃、折断、镦粗 | 刃口塌角、涨裂、拉毛 |
| 修理方式 | 补焊重磨或整根换 | 磨刃口、镶套、换块 |
想顺着冲压模这条线往深里看的，我写过一篇冲压模具入门，从冲裁到成型把整套东西捋了一遍，可以接着翻。
凸模在上还是凹模在下？
正装结构是凸模在上、凹模在下，凸模跟着压力机滑块往下冲，废料和成品从下模漏走。复合模也有倒装的，凹模在上，出件顺当。
为什么习惯凸模在上？滑块下行带着凸模走，卸料板把板料从凸模上刮下来，凹模稳稳坐在下模座上，冲下来的废料顺着漏料孔掉出去，一上一下节奏顺。我车间那台110吨冲床，每分钟跑五十几次行程，一天下来就是三四万次，正装结构省心就省在这里。
倒装也有它的道理。复合模把凹模装在上头，落完料用打杆把件从凹模里顶出来，件平整整地出，适合薄料和外观件。要我说，新手别纠结谁上谁下高级，站在冲床正面，看哪头连着滑块、跟着上下动，那头就是上模，顺着找凸模就行。
对了，说到这个多啰嗦一句：有的老板图便宜买二手模，上模下模拆散了运，装回去装反的我都见过两回，导柱卡死前机器先闷响一声，那动静听着就心疼。
还有个土办法教给你：试模头三件别急着收，剪几段0.5毫米的软铅丝摆在刃口上空冲一下，拿出来卡尺量压痕，四边压出来的厚度差超过0.02毫米就是间隙没匀，趁早调，别等冲了几千模次再返工。
间隙怎么留，留错了出什么废品
单边间隙按料厚估：软料5%-8%，冷轧板7%-10%，不锈钢放10%-14%。留大了毛刺厚断面斜，留小了费机崩刃。
这个坑我踩过。前年接一单1.5毫米厚的不锈钢垫片，我图省事照碳钢的老习惯开刃口，单边只给了0.12毫米，结果冲了不到两万模次崩了三回刃，修模费搭进去小两千。后来把单边间隙放到0.18毫米，一把就顺了，一直冲到交货没再闹脾气。
| 板料 | 单边间隙（占料厚） | 断面长相 |
|---|---|---|
| 软铝、紫铜 | 5%-8% | 光亮带宽，毛刺细软 |
| 低碳钢冷轧板 | 7%-10% | 光亮带约占三分之一 |
| 不锈钢、弹簧钢 | 10%-14% | 断面斜、回弹大，毛刺偏厚 |
量间隙不用什么高级家伙，一把0.02到0.1毫米的塞尺几十块钱就能对付。更细的小孔冲裁和毛刺控制，之前写打孔模具怎么用不翻车那篇的时候连翻车照片都贴了，需要的自己翻。
下单前最容易踩的三个坑
三个坑最常见：图纸间隙没标单边双边、换凸模不复核凹模刃口、买料不问热处理硬度。都提前问清，能省大几千修模钱。
坑一，间隙标法。光写"间隙0.10"四个字，单边双边差一倍，做出来不是毛刺就是崩刃。我在图签里都加括号注明"单边"，省得两边各想各的。
坑二，只换凸模。新凸模装上去，凹模刃口早就涨了0.03毫米没人管，三天又崩。换件之前两块刃口都拿油石过一遍，肉眼加手感，比啥仪器都实在。
坑三，料和热处理。正经凸模用Cr12MoV或SKD11，淬硬到HRC58以上，一根两三百；杂料便宜一半，寿命差三五倍，算总账反而亏。我宁可多花这两百，半夜不用爬起来处理坏模，觉比钱金贵。
那天实习生听完嘀咕了一句：合着就俩零件在干活？我说对，模架上一大堆板和柱，主心骨就这对公母模。你下回站在冲床边上，先找鼓的那半，再找窝的那半，再看看废件毛刺出在哪一侧，间隙深浅心里就有数了。真到下单开模，把料厚、材质、间隙标法这三样写进合同附件，后面八成的扯皮都省了。
常见问题
凸模是不是就是冲头？
基本是一回事。冲头是凸模在冲裁模里的俗称，尤其指那种细长的圆凸模。注塑模那边没人这么叫，管凸的叫型芯，管凹的叫型腔，别搞混了。
复合模里的"凸凹模"又是什么？
那是复合模里的一个专用零件，一件兼两职：外缘当凸模去落料，内孔又当凹模接冲孔的冲头。搜凸凹模具撞见这个词的人，多半就是碰上它了。
间隙自己能拿塞尺量吗？
能。合模状态下从送料方向的侧面往刃口里塞，0.02到0.1毫米一套几十块。多测几个点，四角差超过0.02毫米就得重新找正，别偷懒只塞一处。
凸模崩了一点点刃还能凑合用吗？
看崩多大。崩口在0.1毫米以内，上磨床磨掉一层接着用，寿命略短；超过0.2毫米或者崩成锯齿，别赌，赶紧拆下来补焊重磨，不然毛刺会把料拉进凹模伤型孔。
一套凸凹模具大概多少钱？
按我这几年经手的报价单：单工序落料模一万出头到三万，复合模三到八万，多工位级进模十万往上。料厚、腔数、刃口用什么钢，样样都往上加钱。
