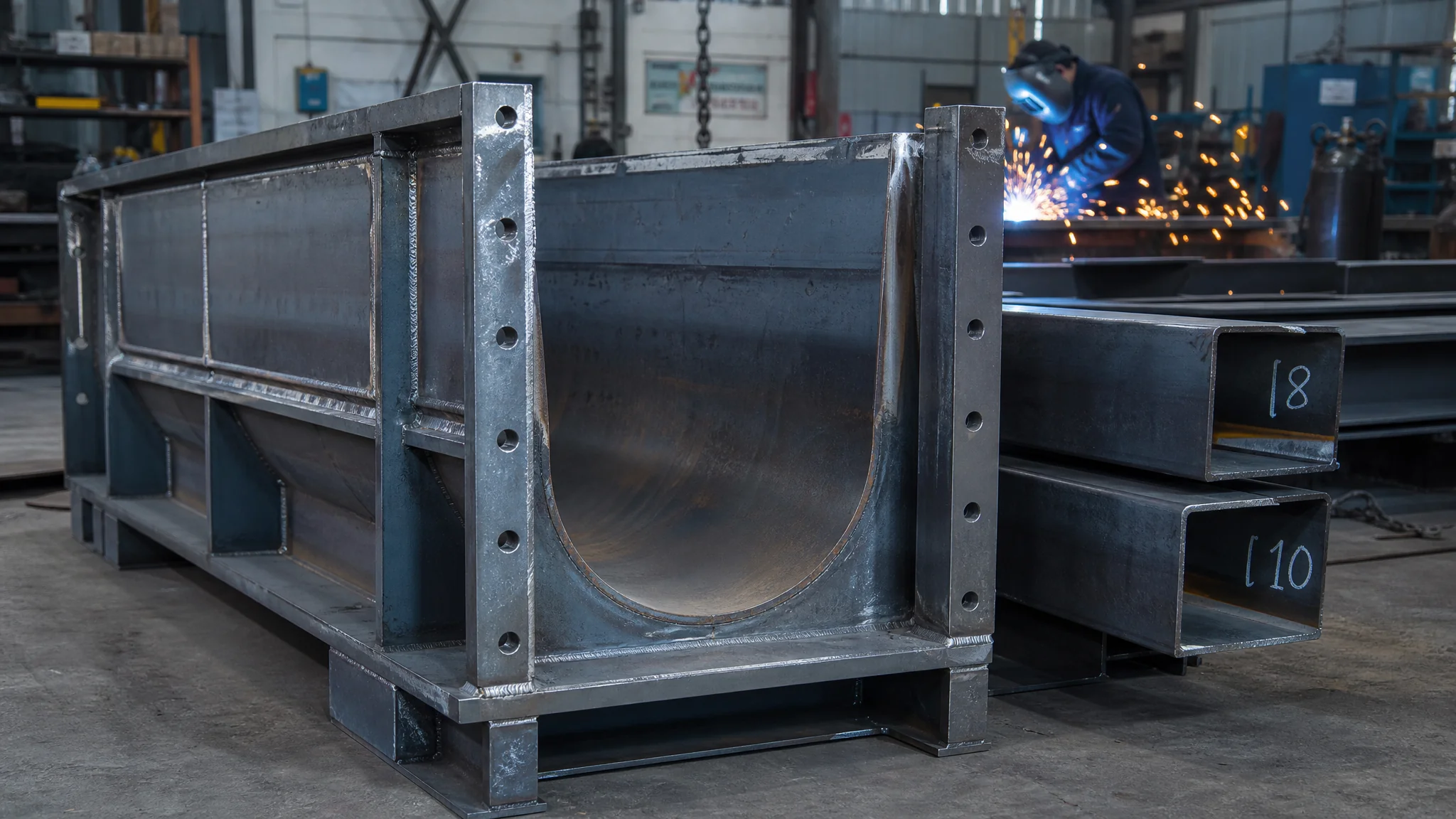

排水槽钢模具怎么焊不变形？8号10号槽钢选型与法兰加强的实做笔记

去年秋天我带徒弟做一套1米节长的排水槽钢模具，图纸是我画的，料是我下的，自认为万无一失。结果焊完一量，两边侧板向内咬了将近6毫米，槽口从设计400宽缩到394，浇筑出来的槽节两头宽中间窄，活脱脱一个漏斗。返工割开重焊，前后多耗四天。

那次我认了个死理：排水槽钢模具的核心不是"会焊"，是"焊完还平"。同行里聊起这个话题，十个人有八个能讲出一堆焊接参数，真问"焊完怎么保证尺寸"就都含糊了。这篇把我这几年攒的实做笔记摊开——槽钢选型、焊接防变形、法兰加强、跟塑料模具怎么搭着用，一次讲完。只谈钢模具本身，规格怎么对号入座的事，站里那篇排水沟模具U型槽钢模与塑料模对比已经写得很细，这里不重复。

[8槽钢还是[10槽钢？别看截面看刚度

答案先给：1米节长、内宽500毫米以内的排水槽钢模具，[8槽钢当外框加强筋够用；内宽600毫米往上或者2米长节，直接上[10槽钢，别省这点钱。两者的差价摊到一套模具上大概150到300元，但抗弯刚度差了将近一倍，这笔账不用算第二遍。

先把规格说清楚。[8槽钢是80×43×5毫米的截面，一米重8公斤出头；[10槽钢是100×48×5.3毫米，一米重10公斤。数字看着只差20毫米，但刚度这东西不是线性长的——槽钢截面模量跟高度是平方关系，[10比[8的抗弯能力高出一大截。这个可以从GB/T 706热轧槽钢标准里查到对应数值，标准全文在国家标准全文公开系统能免费看。

说个我踩过的坑。有一套内宽700的排水槽模具，当年为了压成本用了[8槽钢做外框，焊好后空腔尺寸没毛病，问题出在使用阶段——每次振捣完，侧板中部就有肉眼可见的弹性鼓动，用了大概120次，侧板中部永久性外凸了3毫米多。后来割开换[10槽钢立筋，同样的振捣强度，用到400多次尺寸纹丝不动。说白了，加强筋这东西，设计余量就是寿命本身。

补一句选料细节。买槽钢认准国标A长度足米、腰厚足尺的；市场上筒料（非标薄壁）便宜两成，腰厚能给你干到4毫米去，用手一掂就知道不对劲。省这个钱，等于给模具埋雷。

焊接防变形：90%的翘曲是顺序错了

防变形三板斧：定位焊固定、对称跳焊、焊后时效。装配时每200毫米一段定位焊先锁住骨架和面板，然后从中间往两头、左右对称跳焊，焊完别急着加工，立起来自然放置48到72小时让应力自己释放。三步做全，焊后变形能压到每米1毫米以内。

先讲为什么会变形。焊接是局部加热到1500度以上再冷却，受热区收缩，冷却区拽着整块钢板往一边跑，这个力道靠夹具硬压是压不住的。治本的办法只有一个：让收缩力自己互相抵消。具体操作我拆给你看。

第一步装配。平台必须调平，我用了三块大理石平台拼的，水平仪扫过误差不超过0.5毫米。面板和槽钢骨架先不打连续焊缝，按200毫米间距打30毫米长的定位焊点，把整套模具先"钉"成一个整体。这一步偷懒，后面全崩。我那套焊成漏斗的模具，复盘出来就是徒弟直接从端头一路连续焊到尾，收缩全朝一个方向使劲，槽口不咬才怪。

第二步施焊。焊序口诀是"先内后外、中间开花、对称跳焊"。从模具长度方向的正中间起弧，往两端跳着焊，焊一段留一段，左侧焊完马上焊右侧对称位置。电流也别开大，3.2毫米的J422焊条，电流130安培上下，小参数多层焊比大电流一遍过的变形小得多。我们车间试过对比：同样一套侧板，大电流单道焊完平面度偏差2.8毫米，小参数分段焊完偏差0.6毫米，数据摆在这，不服不行。

第三步时效。焊完立起来放在通风的地方，夏天48小时、冬天72小时再上铣床或打磨。有人急着交货，焊完当天就加工法兰面，三天后应力释放完，加工好的平面又翘回去了，白干。焊接应力导致的变形失效是钢结构件的头号问题，维基百科变形（warping）词条里对内应力释放的描述可以参考，道理相通。

最后放个土办法：焊完拿水管的凉水流着浇水冷却，绝对禁止。激冷会让焊缝区淬硬开裂，Q235还好，用到Q345直接给你裂出裂纹看。我见过一个小厂这么干，模具出厂检验合格，用到第35次焊缝整条崩开，混凝土差点把工人腿砸了。

法兰加强：咬合尺寸全靠这几根型钢

分节使用的排水槽钢模具，法兰边是命门。推荐做法：法兰面用8毫米厚扁钢，背面加焊[8槽钢短段做加强，螺栓孔间距不超过250毫米。分节拼接后槽口错台控制在1毫米以内，才算合格。

法兰为什么重要？排水槽浇筑是分节拼起来浇的，一节1米，一槽几十米，法兰面不平或者刚度不够，螺栓一拧法兰就变形，两节之间就错台。浇出来的槽节拼到一起高低起伏，水流过去存积水，验收直接打回。

我自己的做法分三层。第一层法兰扁钢下料时预留1毫米加工余量，焊完时效后上铣床铣平；第二层法兰背面每隔400毫米焊一段150毫米长的[8槽钢，让它像肋骨一样撑住法兰面；第三层螺栓孔打配孔——两节模具的法兰叠在一起配钻，而不是各自划线打孔。配钻这一招看着笨，实际是错台控制里最有效的一步，我实测配钻的拼接错台在0.8毫米以内，各自打孔的随机抽查有超过3毫米的。分节对接的止口、定位销方案，这篇矩形槽钢模对接方式实测里有更细的对比数据，做矩形槽的朋友可以直接抄作业。

还有个容易被忽略的点：法兰上的螺栓孔长年累月拆装，孔壁磨损后孔变椭圆，螺栓锁不紧，越锁越松。解决办法很便宜——孔位加焊一个8毫米厚垫圈再扩孔，耐磨寿命翻好几倍。一套模具的垫圈钱不超过50块。

钢模塑模混着用：我的三条搭配原则

混用策略一句话：标准小规格用塑料模抢产量，大规格和异形断面用钢模保精度，转角、跌水井这些特殊件全钢模。按订单结构配模具，比单一押一边省钱三成以上。

我经手过一个雨污分流项目，两千多节直线槽加三百多节异形件。全钢模的话光模具投入就奔着小十万去了，全塑模又扛不住大规格。最后的配置是：300×300以下的小沟节用塑料模，买了60套轮转，一套一天周转3次；500宽以上的大沟节配8套钢模，边浇边养；一百多个转角件、跌水件全部钢模定制。算下来模具总投入六万出头，工期还比纯钢模方案提前了十天。塑料模怎么挑、合页和板厚怎么看，这篇水泥制品塑料模具和钢模具对比有完整攻略。

原则二：别让塑模干钢模的活。塑料模具内宽超过500毫米，混凝土侧压力就能把它顶变形，这个边界我在上一篇文章里用实测数据验证过，这里不再展开。反过来，钢模干小规格的活也是浪费——一套5000块的钢模打300×300的小沟节，摊销算下来比塑料模贵出四五倍，纯属拿砍刀切葱花。

原则三：收尾阶段用塑模。项目后期零星补件、尺寸零散，钢模来回改不划算，塑料模坏了就扔，不心疼。我管这个叫"塑模消耗、钢模沉淀"——项目结束，钢模保养好了还能转手卖或者留着下个项目用，残值率起码一半，塑料模基本归零。模具的摊销账和残值算法，预制构件模具报价构成那篇里有一张表可以直接套。

自己焊还是找厂家代工？

有焊接班底、年用量五套以上，自焊划算；量少或者没焊工，老老实实外购成品，一套1米节长[8槽钢框架的排水槽钢模具，市场价3500到5000元，自焊的材料成本大概1800到2500元，省的是差价，赌的是变形风险。

这笔账要摊开算。自焊省差价不假，但前提是有人懂防变形工艺。我们第一套自焊模具返工那四天，两个焊工加一个钳工的工时费、割掉的废料、重下的板材，折算下来比直接买还贵了小一千。从第二套开始，工艺顺了，单套成本稳定压在2000元上下，这才把账做正。所以我的建议是：第一套别自焊，买一套成品边用边拆解学结构，第二套再自己上手，学费最省。

外购的话，验收抓三个动作。第一，带卡尺量面板厚度，标称4毫米的实测不能低于3.75毫米；第二，拿1米平尺靠侧板中部，塞尺塞不进1.5毫米的塞片才算过；第三，两节模具现场拼接，看错台。厂家车间里正在焊的毛坯是最诚实的——满焊还是断焊、槽钢是国标还是筒料，一眼见底。这套验厂思路在路沿石模具厂家选择里写得更细。行业行情也有个参照，根据中国模具工业协会的统计，2024年国内模具行业总营收超3400亿元，建筑预制件模具是竞争最充分的细分之一，报价水分大，多比三家稳赚不赔（协会官网中国模具工业协会）。

常见问题

排水槽钢模具自己焊一套要多少钱？

1米节长、内宽400到500毫米的规格，材料成本大概1800到2500元。槽钢框架加4毫米面板是主要开销，焊条、螺栓、脱模剂这些辅材占两三百。不算人工的话，比买成品省一半左右。前提还是那句话，得有人扛得住防变形这道关。

[8槽钢和[10槽钢混着用行不行？

行，而且我推荐这么干。底框这种受力大的位置用[10槽钢，侧板立筋和法兰加强用[8槽钢，一套模具成本比全[10省两百来块，刚度一点不亏。唯独别反过来——受力位置用[8省料，早晚出事。

焊接变形了还能救回来吗？

看变形量。每米1毫米以内，上铣床把法兰面铣平就能用；侧板整体弯曲超过3毫米，建议割开加强筋重新焊，硬校直会把钢板校出内伤，用不了几次又弯回去。我那套漏斗模具最后就是割开重焊的，虽然肉疼，但比带着隐患上线强。

排水槽钢模具能做现浇吗？

能，但不划算。钢模具的设计逻辑是拆装周转，现浇的话一套模具一天就周转一次，产能太低。现浇优先考虑组合式模板。真要现浇，参照现浇模具施工全流程那篇的选型思路，别拿预制钢模硬凑。

模具用完怎么存放不变形？

三个字：立着放、垫平、上油。侧板受压面朝上平放最容易蠕变，长期堆叠堆出"夹心饼干"就废了。螺栓孔打油、面板刷废机油防锈，回厂前把残浆清干净。模具一半是放坏的，这话我说了不下十遍。

写到这，我自己的偏好也亮明了：排水槽钢模具这东西，[8槽钢是底线，[10槽钢是保险，焊接顺序是灵魂，法兰配钻是隐藏关卡。四处都做到位，一套模具打四五百次不成问题，摊到每节槽上的成本比塑模还低。急着上项目的，先买一套成品拆着学；有班底的，第二套开始自己焊，工艺攒在自己手里才是真家底。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
