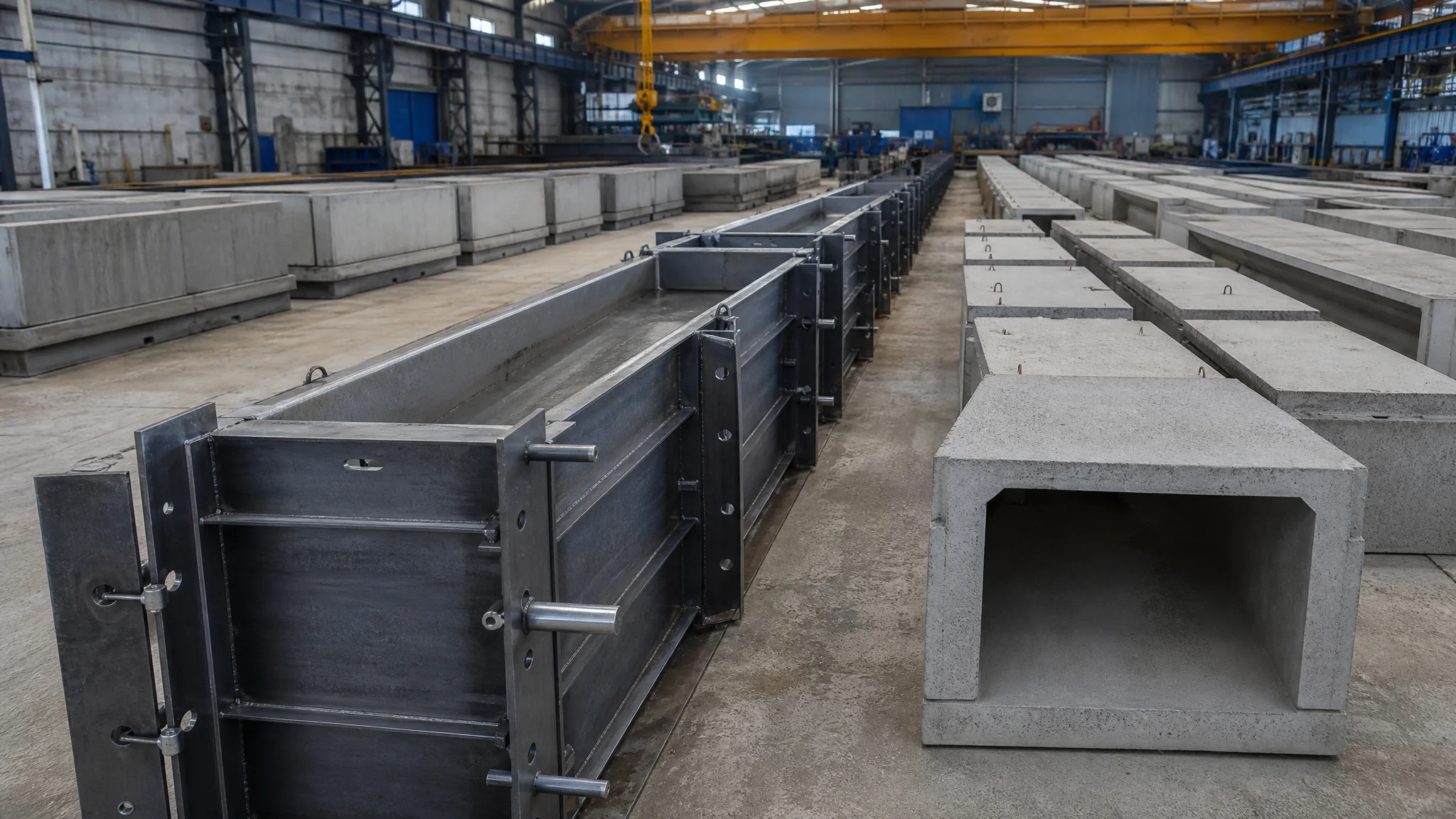

矩形槽模具怎么选？矩形排水槽与电缆槽钢模的对接方式和日产量实测

头一回接矩形槽的单子，我们车间差点把模具结构搞错。图纸下来是矩形排水槽，老板瞅了一眼说这不就是U型槽拍平了嘛，拿两套U型槽模具找钣金厂切开压直改一改得了，一套能省八百块。我拦了一下，没拦住。改出来的模具浇第一模就出事：内模四条直角边在混凝土侧压下往外胀，脱模出来槽口比槽底宽了快4毫米，整个是个喇叭口。八套改废的模具最后按废钢卖的，一吨两千多块，省下的钱全赔回去还倒贴。

这事让我明白一个道理：矩形槽模具看着比U型槽"简单"——直边嘛，谁不会焊——实际上直角断面没有圆弧帮忙扛侧压，结构设计一点偷懒不得。这篇就围绕矩形槽模具本身，把断面差异、对接方式、日产量测算这三件事讲透。顺带说明下，站内已经写过U型槽模具的规格和选购指南和讲拼接玩法的流水槽模具日产测算，那些偏U型和公路边沟，这篇专注矩形槽，尤其是排水和电缆两个用途，不重复啰嗦。

矩形槽模具和U型槽模具到底差在哪？

差三处：断面形状上矩形槽内腔是标准直角、U型槽底部带圆弧；结构上矩形槽必须配独立内胆加外框的"箱式"结构，U型槽常见内外两瓣合模就行；受力上矩形槽的直角边抗侧压全靠加强筋硬顶，所以同规格矩形槽模具比U型槽重两到三成，价格也贵一成左右。

一个直观对比你就懂了。40×40断面的U型槽模具，面板3毫米就能应付，因为圆弧本身是拱形结构，混凝土浆往两边推的时候弧面把力顺着钢板导走了。同样40×40的矩形槽，槽壁是平板直边，混凝土一振，侧压力直接弯着板面来，4毫米面板不加筋都得鼓。所以正经矩形槽钢模的做法是：外框5毫米面板打底，内胆用加厚板拼直角焊，转角外侧焊角钢或者方管做加强，一套1米节长的自重比U型槽重个15到25公斤。

分不清图纸到底要哪种？看槽底转角。图纸上标了R30、R50这种圆弧半径的，是U型槽；标直角或者R10以内小圆角的，按矩形槽做。别嫌这一步麻烦，我们那八套改废的模具就是栽在把矩形当U型上。电缆槽基本都是矩形断面，因为电缆支架要挂在直壁上，圆弧壁挂不住东西——这点后面还会展开。

矩形排水槽和电缆槽，模具通用吗？

不能直接通用，差异在"带不带盖板企口"和"壁厚"这两处。电缆槽普遍浅而宽（内腔常见250×200到400×300毫米），槽沿要预留盖板止口，排水槽普遍窄而深（300×400到500×500毫米），过水断面优先；拿排水槽模具去浇电缆槽，盖板放上去就是晃的。

展开说。电缆槽的模具，槽口内侧要做出一圈8到10毫米深的企口，预制盖板往上一扣严丝合缝，这是电力验收的硬要求，雨水灌进电缆沟是大事。排水槽讲究的是过水能力，内壁光滑度和水流坡度的衔接比盖板重要，多数是敞开式或者搭活动格栅板。所以买模具之前先确认图纸用途，两套结构的报价能差出500到1000元，别被"都是矩形槽"忽悠着买串了。电力工程的选型细节，这篇电缆槽模具挑选经验写得更细，可以对照着看。

还有个坑：有些厂家的图册把电缆槽模具标成"矩形槽模具"卖，拿回来发现内腔公差按排水槽的标准做的，正负3毫米。排水槽宽3毫米无所谓，水又不挑；电缆槽内腔宽3毫米，支架螺栓孔就对不上了，整批打孔返工。我的土办法是下单前在合同里写死：电缆用途的内腔宽度公差正负2毫米以内，到货抽三套用卷尺量两端和中间三个点。

分节对接：止口、定位销和螺栓法兰三种方式怎么选？

三句话选法——直线段用阴阳止口加定位销，拼装快、对缝准；带压坡度或者要求可拆转运的用法兰打螺栓，结实但慢；曲线段和异形接口只能现场配对接模，最贵也最考验厂家水平。不管哪种，对接错台控制在2毫米以内是底线，超了就是漏浆和挂渣。

逐个拆开讲。阴阳止口是矩形槽模具最主流的对接方式：一节端头凸出10毫米、另一节凹进10毫米，对上之后再插两根定位销。我们做过破坏性对比——平端头对接拼十节，错台最大5毫米；止口加深到10毫米加销，抽检两百节错台全在2毫米以内，九成不到1毫米。销子直径别小于16毫米，销孔配合间隙0.5毫米左右，大了灰浆堵死插不进，小了对接费劲工人就懒得插，等于白做。分节预制为什么是主流，混凝土侧压力和拆装载荷的门道可以看维基百科formwork（模板工程）词条，原理讲得比厂家销售清楚。

法兰螺栓对接我用在过一个带坡度的场区排水项目上。坡度段拼缝要受剪力，销子扛不住，端头焊80×80法兰打四颗M16螺栓。缺点明显：一节拆装多花三分钟，螺栓孔用久了磨损扩孔，拼缝精度会慢慢掉。所以法兰方案适合一年内能干完的项目，长期周转的产线还是止口加销。顺带一提，对接方式直接决定日产量——这句话记一下，下一节要考。

止口这个设计其实不止模具在用。预制混凝土构件企口连接的逻辑，维基百科precast concrete（预制混凝土）词条里有系统讲法，矩形槽的分节拼装就是这套逻辑的直线应用。

日产量测算：一个公式和一张实测表

日产量=模具套数×日周转次数×合格率，没有一个数能拍脑袋。以40×40断面、1米节长为例：16套模具、夏季自然养护掺早强剂、日周转2次、合格率94%，一天出30节；换成蒸汽养护周转提到3次，同样16套出45节。反推采购量的时候，把这个公式倒过来用就行。

三个变量挨个说。模具套数是钱：40×40断面1米节长的矩形槽钢模3200到3800元一套，50×50的4200到4800元，异形带止口再加800到1500元。日周转卡在脱模强度上——夏季掺早强剂加覆盖薄膜，5到6小时能拆模，一天周转2次稳稳的；冬季不加温的话掉到1次，北方裸奔生产直接停摆。蒸汽养护能拉到3次，但要配锅炉，煤电成本摊到每节上大概2块钱，量小不划算。合格率主要看气泡麻面和掉角，我们稳定后94%上下，剩下的废品多数是拆模太早掉的角。

那张实测表长这样（40×40断面、1米节、16套模具）：

拿实际工程演练一遍：一段两公里的场区矩形排水沟，一节1米就是2000节，加上损耗备2050节，合同工期4个月、有效生产日80天，2050÷80≈26节/天。倒推回公式，26÷(2×94%)≈14套，备16套留余量，模具投入6万上下。这笔账投标阶段就算清楚，开工后补模具，行业普遍交期15到25天，干等一周你就知道什么叫火烧眉毛。算大账的通用参数可以套用这篇预制构件模具的6个关键参数。

再补个行业背景。根据中国模具工业协会的统计，2024年国内模具行业总营收超3400亿元，建筑预制件模具是里面门槛相对低、竞争最凶的细分，矩形槽钢模同样规格不同厂家报价能差出上千块，核心差在板厚、焊缝和有没有真的做止口（协会信息见中国模具工业协会官网）。

选购和验收：三个别省的动作

验收抓三处——平尺加塞尺量面板平面度，每米超1.5毫米退回；焊缝必须满焊打磨，点焊的一律毙；两套模具到货当场拼一次，错台超2毫米别签字。价格上低于市场价三成的要警惕，大概率是3毫米板冒充5毫米，或者止口直接给你省了。

说个真事。有年我们贪便宜订了一批报价低九百块的矩形槽模具，到货敲面板听声就不对，卡尺一量侧板3.2毫米，合同写的是5毫米。厂家嘴硬说"3毫米足够了"，我让他现场浇一模——振到40秒侧板肉眼可见地往外鼓，量了3毫米的永久变形。退货扯皮了半个月。所以后来我形成习惯：签合同前跑一趟车间看毛坯，焊缝密不密、加强筋间距是不是真的按300毫米一道、内胆转角有没有焊角钢，毛坯上全是实话。这套验厂思路跟模具生产厂家怎么选里讲的方法一致，矩形槽这种低门槛品类尤其要多长个心眼。

验收之外，使用寿命也顺带提一句。5毫米面板的矩形槽钢模正常打300到500节没问题，前提是拆模当天清灰浆、销孔定期点机油、垫方木离地存放。模具多数不是用坏的，是露天堆着放坏的，这条在模具寿命延长实战手册里展开过，不重复。

常见问题

矩形槽模具一套多少钱？

看断面和节长。40×40断面、1米节长的钢模3200到3800元，50×50的4200到4800元，带止口加定位销的再加800到1500元，异形定制上万也正常。电缆槽用途的因为要做盖板企口，比同尺寸排水槽贵500到1000元。

矩形槽模具能做多少次？

面板5毫米加转角角钢加强的，300到500次是正常水平。3毫米薄板的那种100次上下就鼓肚子了，报价特别低的先怀疑板厚。想让模具活得久，拆完模当天清灰浆、别拿振动棒怼模板、垫方木室内存放，这三条比什么都管用。

矩形槽和U型槽的水泥槽能互相代用吗？

过水量相近的情况下偶尔能凑合，但电缆槽绝不能用U型槽代替——圆弧壁挂不住支架，盖板也扣不稳。排水槽代用要核算过水断面，矩形槽同外尺寸下过水能力比U型槽大一成左右，反过来换容易淹。图纸是什么断面就做什么断面，别发挥。

一天到底能出多少节矩形槽？

套公式：套数×日周转×合格率。16套模具夏季自然养护出30节左右，蒸汽养护能到45节，冬季不加温只有14到15节。谁跟你拍胸脯说一套模具一天出十节，你问他脱模时间是几个25小时攒出来的。

矩形槽模具对接用销好还是螺栓好？

直线段优先止口加定位销，拼一节半分钟，错台还稳。有坡度受剪力或者要经常拆转场的，上法兰螺栓。预算够就做复合式的：销定位加两颗螺栓锁紧，精度和强度都要，一套加三四百块钱的事。

我的偏好放桌面上：矩形槽模具一步到位上5毫米板加角钢加强的止口钢模，对接做销加螺栓复合式，产量永远拿公式测算不拿嘴估。U型槽确实便宜些，但矩形槽的方直断面是排水和电缆两个场景里更通用的底子，模具钱花在结构上永远比花在改模具的返工上值。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
