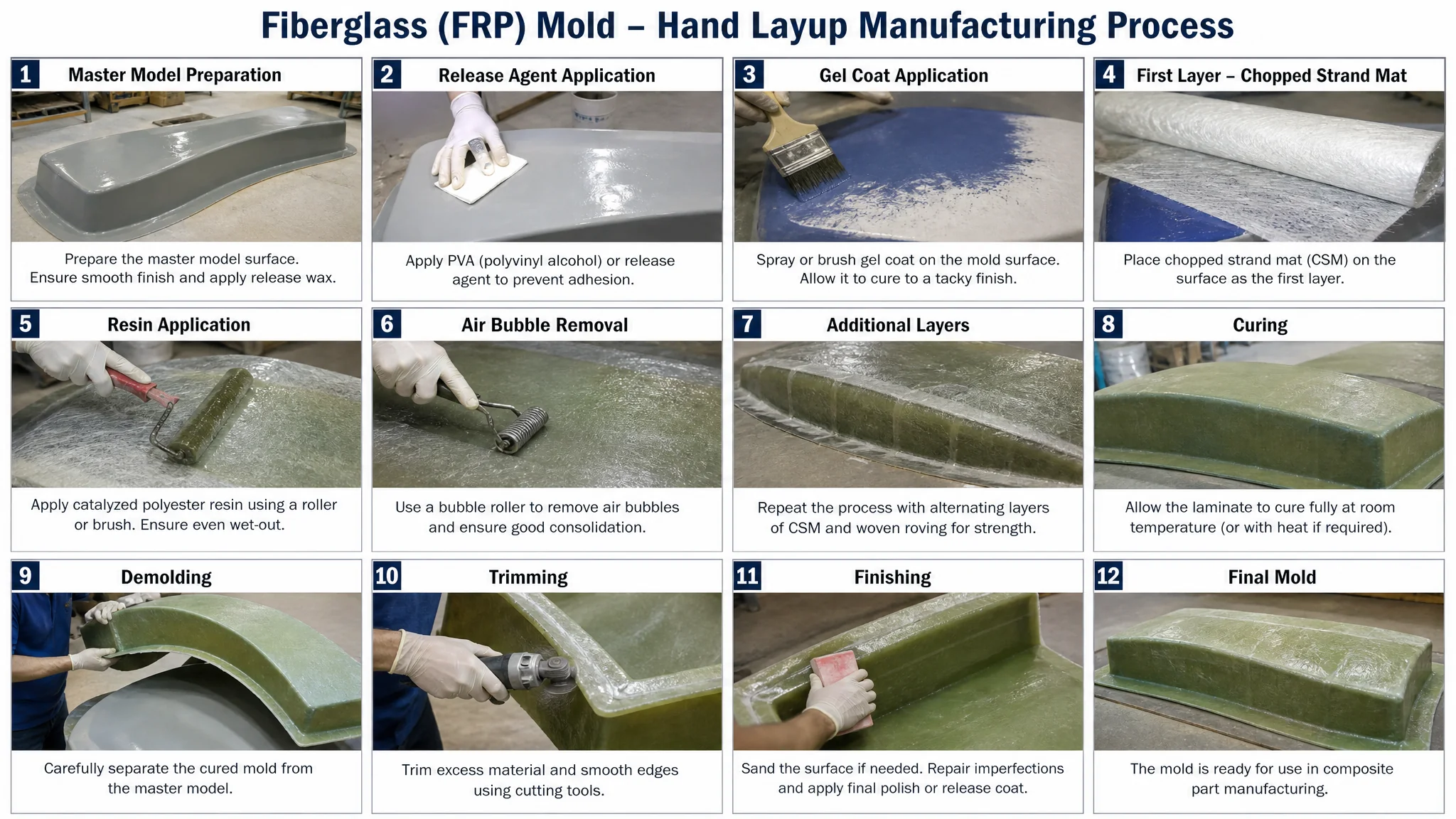

玻璃钢模具怎么做？手糊法和真空导入法完整教程

2018年我在青岛给一家游艇配件厂做顾问，第一次近距离看师傅们做玻璃钢模具。车间的味道很大——不饱和聚酯树脂那股苯乙烯味刺鼻得不行，师傅们都戴着防毒面具干活。但整个过程看下来，怎么说呢，跟小时候玩手工课刷胶水贴纸有点像——就是放大版、工业版的手工活。

师傅先把做好的船壳木模（母模）架在支架上，表面已经处理得锃亮——打了8遍脱模蜡。然后调胶衣树脂，用喷枪均匀喷在母模表面，大概0.5mm厚的一层。胶衣是什么？就是模具的工作面——将来玻璃钢模具内表面的光滑度全靠这层胶衣。师傅跟我说喷胶衣最怕流挂和针孔——一个针孔未来模具就会有一个小凸点，每脱一次模那个凸点就变大一点，最后模具就报废了。

胶衣喷完等了大概两个小时，表面半固化——手指按上去不粘但有印子。这时候开始铺第一层玻璃纤维布。师傅用的是300g/㎡的短切毡，剪成合适大小一块块铺上去。然后用毛刷蘸树脂往纤维布上刷——要刷透，让树脂完全浸透纤维布。刷子不能来回拖，要从中间往两边轻轻推开——来回拖会把纤维布拉移位起皱。第一层铺完等它凝胶（大概40分钟）再铺第二层。一共铺了6层——从细毡到粗毡再到细毡——总厚度大概12mm。

手糊法和真空导入法到底怎么选

手糊法适合小批量大尺寸模具（如船体模具、风电叶片模具、浴缸模具），操作简单不需要复杂设备投入——两个人加一把刷子一个辊子就能干，但树脂含量难控制（手工刷树脂富树脂区偏软贫树脂区强度不足）、气泡需要人工用消泡辊反复滚压排出，胶含量波动在±5%以上。真空导入法用真空袋把铺好的干纤维布密封后抽真空让树脂在负压下均匀渗透——树脂含量精确可控在±1%、气泡率接近零、纤维含量可达55-65%（手糊只有35-45%），强度提升40%以上，但需要真空泵、导流网、脱模布、密封胶条等耗材投入，单次耗材成本400-800元比手糊高30-50%。

具体到实操层面，手糊法还有一个隐性成本经常被忽略：熟练工的工资。一个能做6层手糊的师傅月薪在8000到12000元，而且培养周期至少3个月。年轻人不愿意干——车间有味、手会过敏（树脂接触皮肤会引起接触性皮炎）。很多玻璃钢模具厂家现在面临招工难的问题，都在考虑上真空导入设备。

真空导入法的核心在于"导流设计"。不是把真空袋一封了事——你要提前在纤维布上面铺导流网、设置进胶口和出胶口的位置。进胶口一般放在模具最低点，出胶口（接真空泵那端）放在最高点和最远端。树脂从低处进高处的逻辑是让树脂自下而上推开空气——原理跟气顶水有点像。如果进胶口和出胶口位置搞反了——树脂还没流到远端就被抽走了——模具远端会缺胶形成干斑。这种失败案例我在黄岩一家厂见过——一整块2米长的风电叶片模型模具中间缺胶，直接报废，材料损耗加上人工损失了小两万。

还有个常见坑是脱模剂的选用。手糊法一般用脱模蜡（膏状巴西棕榈蜡），打蜡要打8到10遍——每遍打完要抛光，全程下来光打蜡就要一整天。有人图省事用液体脱模剂喷两下就完事，结果脱模时玻璃钢模具粘在母模上扯不下来——最后只能把模具砸碎取出母模，之前的功夫全白费了。关于化学脱模剂的选择可以参考CompositesWorld脱模剂选型指南。

还有一个容易被忽视的点是树脂的放热峰控制。不饱和聚酯树脂固化是放热反应——铺层太厚树脂积聚热量散不出去，内部温度可能飙升到120℃以上，模具会开裂变形。专业做法是分次铺层——铺两层等凝胶降温后再铺下两层。或者用低放热树脂，单价贵20%但风险低得多。环氧树脂的放热比聚酯小但价格贵3到5倍——除非对强度有极高要求否则一般不用。关于树脂体系的技术参数可查阅NetComposites树脂指南。

玻璃钢模具后处理和寿命管理

脱模不是终点，后处理同样关键。刚脱出来的玻璃钢模具边缘毛毛糙糙的——要用角磨机切掉飞边、用砂纸从80目逐级打磨到800目。模具背面要加钢架或木架支撑——玻璃钢本身刚性一般，不加支撑使用时会变形。支撑架的焊接位置要避开模具受力区，不然热胀冷缩时支撑点会把模具顶变形。

玻璃钢模具的寿命一般在200到500次脱模之间。影响寿命的因素排个序：操作粗暴（硬撬脱模）> 脱模剂使用不当 > 模具设计本身应力集中 > 树脂质量问题。如果保养得当——每次脱模后检查胶衣层有没有微裂纹、及时用胶衣修补——寿命可以延长30%以上。跟模具清洁保养里讲的一样——日常维护比出了问题再修划算得多。

常见问题

玻璃钢模具能承受多高温度？

一般的不饱和聚酯树脂玻璃钢模具耐温在80-100℃之间。如果是环氧树脂体系的模具可以到120-150℃。需要更高温度的话可以用乙烯基酯树脂——耐温能到180℃但成本比聚酯翻倍。玻璃钢模具不适合注塑那种高温高压工况——这是钢模的领域。

自己做玻璃钢模具需要哪些材料？

最基本的清单：母模（可泡沫板雕刻或3D打印）、脱模蜡或PVA脱模剂、胶衣树脂（模具胶衣跟产品胶衣不一样——模具胶衣硬度更高更耐磨）、不饱和聚酯树脂（191#或196#通用型即可）、玻璃纤维短切毡（300g和450g各备一些）、固化剂和促进剂、毛刷和消泡辊、防护手套和防毒面具。一套小型模具（1㎡以内）材料成本大概300到600元。

手糊玻璃钢模具气泡太多怎么办？

气泡是手糊法的老大难问题。三个降低气泡率的办法：①用消泡辊（带沟槽的铝辊）在每层铺完后来回滚压两三遍——能把80%的气泡挤出来。②树脂里加少量消泡剂（硅油类添加剂千分之二到千分之五的比例）。③控制车间温度在20-30℃——温度太低树脂粘度大泡排不出来，温度太高固化太快泡来不及排。实在消不掉的气泡可以用针挑破再补点树脂。

玻璃钢模具能不能修复？

能，但要看损伤程度。胶衣层表面的划痕和小坑——用同色胶衣加少量石英粉调成腻子填平、固化后打磨即可。如果损伤深入到纤维层——需要把破损区域用角磨机打磨成斜坡状，然后逐层补贴纤维布——每次补贴要比上一块大一圈形成阶梯结构保证强度。裂缝超过5mm的基本上等于报废——修了也撑不了几次。日常管理和修补技巧可以看FibreGlast复合材料修复教程。

手工玻璃钢模具的独特优势

有人觉得都什么年代了还手工糊模具——CNC加工钢模多先进。但玻璃钢模具有不可替代的优势：首先是尺寸——船体模具动辄十几二十米长，钢模根本没法做——你上哪儿找那么大的CNC机床。其次是成本——一套游艇艇体玻璃钢模具造价大概8到15万，同样尺寸的钢模至少100万起步。最后是重量——玻璃钢模可以几个人抬着走，钢模得用行车吊。这些特性让它在大尺寸小批量的领域地位稳固。相关讨论也可以看模具材料对比大全。

Taoxiaopu最近整理了一批玻璃钢模具的实际制作案例，涵盖了从无人机外壳模具到卫浴产品模具的多个品类。不管你是自己动手还是找模具厂合作，了解制作流程和工艺要点能让你跟供应商沟通时心里有底，不至于被牵着鼻子走。

这篇文章的内容来自实际项目经验加上多位模具师傅的口述整理。如果你也做过玻璃钢模具，有踩过的坑或者好用的技巧，欢迎在评论区聊聊——行业经验这种东西越分享越值钱。觉得有用的话帮转给同行朋友看看，说不定能帮他们省下一笔报废的冤枉钱。
