高铁电缆槽模具怎么选？RPC盖板与活性粉末混凝土的门道

做普通电缆沟盖板的朋友，头一回打听高铁电缆槽模具，十个有九个会拿老经验去询价，然后被报价单吓一跳——同样一块盖板的模具，高铁的凭什么贵三四倍？我在高铁预制构件厂管过两年RPC盖板产线，这个问题被同行问过不下二十遍。一句话说透：高铁电缆槽盖板用RPC活性粉末混凝土，材料、模具、养护是一条锁死的链条，模具只是其中一环，每一环都比普通水泥预制件苛刻。

先把范围划清楚，免得你串台。市政道路、变电站那种普通电缆沟盖板，塑料模几十块一套、普通混凝土60毫米厚，那是另一套打法——普通盖板模具的品类和价格门道，盖板模具全解里写过；电力工程的槽形件怎么挑模具，看电缆槽模具选购经验那篇。本文只讲高铁专线体系的电缆槽：通信信号槽、电力槽的RPC盖板加上槽体本身，模具怎么选、精度卡在哪、产线怎么配，一次摊开。两套体系不通用，拿普通盖板的预算和模具去碰高铁的活，必翻车。

RPC到底是什么？为什么高铁盖板非它不可

RPC是活性粉末混凝土：去掉石子只用石英砂，掺硅灰和钢纤维，水胶比压到0.16到0.20，抗压强度做到120MPa以上，是普通C40混凝土的三倍还多。强度上去了，盖板就能从60毫米减到25毫米上下，一公里桥面省下的荷载和安装工都是真金白银。

展开讲讲这个材料的思路。普通混凝土为什么厚？因为有粗骨料，内部孔隙和微裂缝多，强度天花板就卡在那。RPC的路子很直接：把5毫米以上的石子全剔掉，用级配紧密的石英砂，再拿硅灰把缝隙填死，让内部几乎没有多余空隙，行业内叫颗粒紧密堆积。钢纤维掺进去负责抗折（体积率1.5%到2%，一立方料大概120到160公斤），掺少了边角一磕就掉。这套材料上世纪九十年代出自法国一家实验室，维基百科上能查到Reactive Powder Concrete的来龙去脉，国内高铁桥面、隧道都在用，国家标准GB/T 31387《活性粉末混凝土》也立了规矩，原文入口在国家标准全文公开系统。

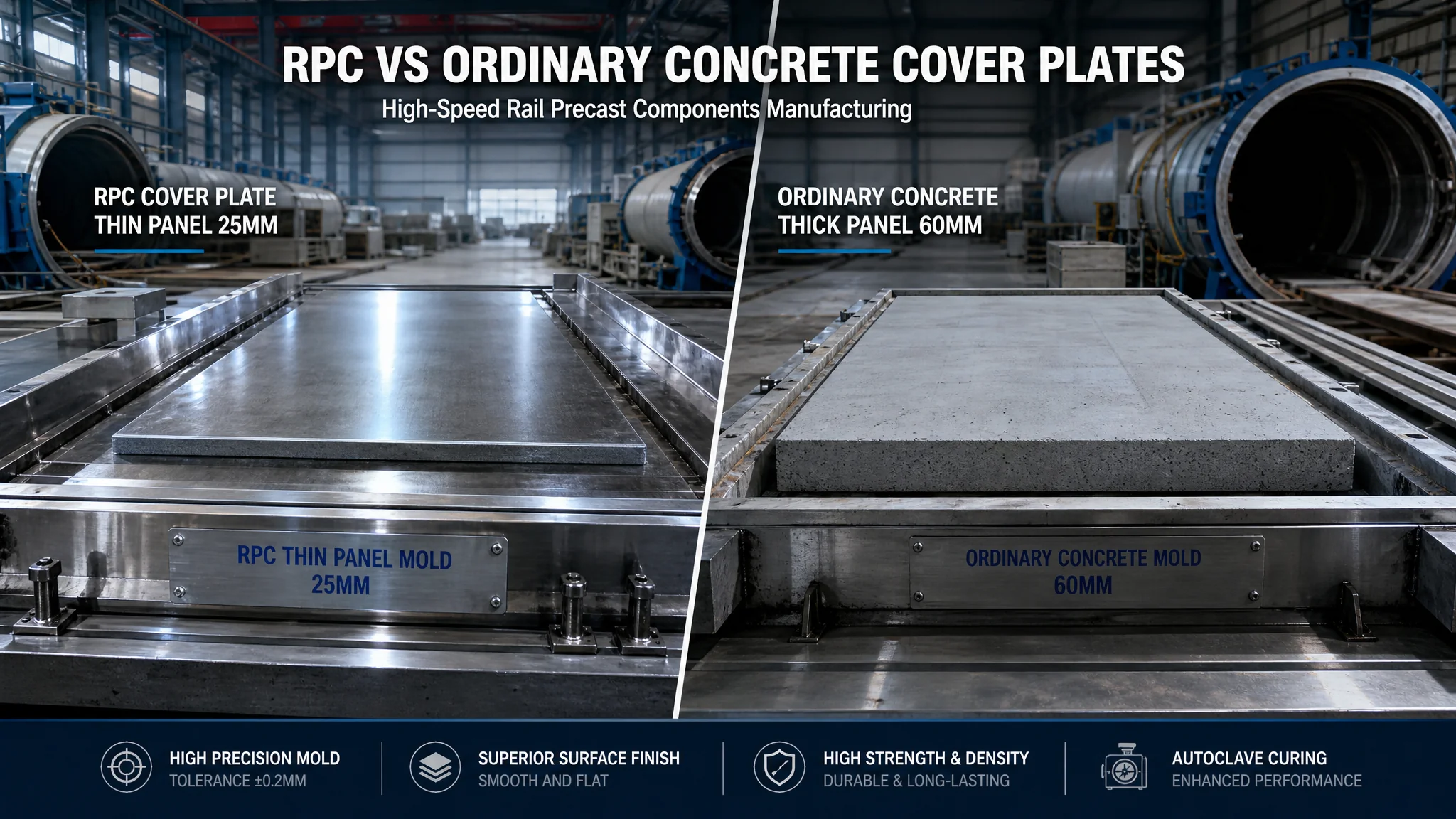

高铁为什么点名要它？我算过一笔账。桥面两侧电缆槽的盖板，500×500的规格，普通混凝土60毫米厚单块38公斤上下，换成RPC做25毫米，掉到16公斤左右，自重减掉一多半，安装从两人抬变成一人拎。高铁对桥梁恒载抠得很细，这层薄板的减重是设计院写在图纸里的，不是厂家想省料。顺手还赚了耐久性：北方线路路基段的普通盖板，三五年就见冻融掉皮，RPC盖板基本无感。这是我在产线上看了几年的真实差距，不是样本册参数。

高铁电缆槽模具有几种？盖板模和槽体模别混着询价

两大类：RPC盖板模具和槽体模具。盖板模是小而精的钢模，行业普遍1400到2500元一套；槽体模是大件分块结构，一套2万到6万元。前者拼精度，后者拼刚性和脱模结构。询价时让厂家分开报，混在一起报的多半不熟高铁的活。

盖板模具长什么样？平板加边框，浇出来就是那块25毫米的薄板。我们是反打工艺，把顶面的防滑纹和标识做在模具底面上，出模即成品面。规格跟着槽体走：通信信号槽、电力槽宽度不同，常见盖板单块长500毫米上下、宽300到500毫米、厚25或30毫米。别看单套不大，一个标段动辄几万块盖板，模具一订就是几十上百套，这个量级普通市政项目给不了。

槽体模具是另一个物种。电缆槽槽体是U形大件，一根一两米长、单件几百公斤，模具必须分块拼装、带翻转或抽芯结构，不然混凝土咬住根本拆不下来。还有一点很多人搞混：高铁电缆槽体系里，RPC只用在盖板上，槽体用的是C40上下的混凝土或纤维混凝土，该多厚还多厚——至少我们做的标段全是这样。判断模具厂懂不懂行，就问一句“槽体和盖板分别用什么料”，答得利索的才值得往下谈。

槽体这类大件钢模的分块、对拉螺栓布置，跟高铁边坡拱形骨架模具的验收经验里的逻辑相通，都是大同小异的功夫。想系统补预制构件模具基本功的，预制构件模具的6个关键参数讲得更细，不重复贴。

盖板模具的精度卡在哪些数字上？

三个硬数字：工作面平整度每两米靠尺1毫米内，盖板边长偏差正负2毫米，对角线差3毫米内。RPC盖板是薄板，模具差一点，成品就翘曲、拼缝就咬不上，返工是连片的。买模具按这三个数字卡厂家，比听谁吹都管用。

为什么比普通盖板模严这么多？普通60毫米厚板刚性大，模具稍微有点变形，板子还能压得住场面。25毫米薄板不行：工作面翘0.5毫米，出模的板子跟着翘，铺上桥面一脚踩下去咯噔响，监理当场让你整段整改。我们产线吃过这个亏——一套外购模具用到第400模次左右，操作工反映盖板越来越难进卡槽，拿2米靠尺一量，工作面中间鼓了1.8毫米，是焊筋板时的焊接应力慢慢释放出来的。整批退回去重新时效加铣面，来回耗了半个多月。教训就一条：验收模具除了量新模尺寸，必须让厂家出具焊后时效处理的说明，这一栏空着的直接扣分。

再补几个拿钱换来的细节。边框R角要圆滑过渡，直角挂料，脱模崩边，高铁盖板对缺棱掉角零容忍；脱模斜度做1到2度，再小就得靠蛮力撬，撬一次精度掉一截；面板别低于6毫米，普通盖板模3毫米面板是省钱，可RPC料里的石英砂加钢纤维冲刷力猛，3毫米面板几百模就磨穿见筋。锁扣这些活动件要能单手快拆，量摆在那，一套模拆五分钟，一天就废了。

搅拌、压振、蒸压：RPC盖板产线的关键参数

产线骨架是：行星搅拌机、布料、震动台加压振、静停、蒸汽养护、脱模、进蒸压釜。关键参数直接给数：水胶比0.18上下，震动40秒左右，蒸养75摄氏度恒温4小时，蒸压180摄氏度恒温8小时。哪一环偷懒，强度和外观都会用返工通知单提醒你。

搅拌这步定生死。RPC料黏，必须用行星搅拌机或双卧轴强制式，普通滚筒式根本拌不开。投料顺序有讲究：石英砂、水泥、硅灰先干拌2分钟，加水湿拌3分钟出浆，最后撒钢纤维再拌2分钟——顺序错了钢纤维结团，一团就是一块废板。我们实测水胶比0.18时流动度刚好摊满薄板，0.16料铺不开、表面全是孔洞，0.20又离析冒浆，这个窗口窄得吓人，减水剂得跟着砂的含水率微调，每班开工先打一锅试料再放量。

布料分两次走：先铺一半料，放骨架网（4毫米冷轧带肋焊网，保护层全靠定位卡子保证），再盖上层料。然后上震动台，顶面加配重压板一起震。只震不压，表面会浮出钢纤维，扎手还难看；震40秒上下是甜点值，震过头钢纤维往下沉，板子上下性能不一致。这个40秒是拿同批料做过对比的：30秒内部气泡排不净，50秒切开看纤维明显分层，40秒的试块抗折数据最好。别嫌试块费料，比报废整批便宜。

养护是一段两吃。静停3小时左右让料自己先长点强度，进蒸养窑75摄氏度恒温4小时，出来脱模，这时候强度大概40MPa，板子能搬不能磕。真正的飞跃在蒸压釜：180摄氏度上下的饱和蒸汽、1兆帕出头、恒温8小时，硅灰在高温高压下跟氢氧化钙二次反应，出釜强度直接冲到130MPa上下。我们留过对比样——只蒸养不进釜的试块，标养28天勉强90MPa出头；走完整蒸压的，当批就128到135MPa。不进釜的RPC，等于花RPC的钱拿到普通高强混凝土的货，这话我逢人就讲。

翻车经历说一个，冬天的事。赶产量，静停被压到2小时不到就进釜，升温又开得猛，出釜一批盖板表面全是蜘蛛网状微裂，报废三百多块。后来把曲线写死进班组操作卡：升温2小时、恒温8小时、降温2小时，一段不许省，之后再没出过。这材料是真强，工艺是真不惯着人。

验收和采购：高铁项目的规矩比你想的多

验收盯三样：外观（无裂纹、无缺棱掉角）、尺寸偏差（边长正负2毫米内）、抗压强度（RPC盖板普遍要求120MPa以上，按批次留同条件试块送检）。模具进场要连带图纸、材质单、出厂检验报告，缺一样在高铁项目上过不了资料关。

高铁的采购逻辑跟市政两码事。市政盖板出了问题，顶多这一段返工；高铁电缆槽盖板是要跟着线路干几十年的东西，检修换一块都费劲，质检卡得死：首件检验、驻厂监造、按检验批留试块，一样不少。模具是“保证工件质量的工装”，进场就得把模具图纸、钢材材质书、焊后时效和出厂检验报告配齐。我见过一家模具厂东西不差，资料只交了一张收据，在项目部卡了两周才让进场——高铁的资料员是真会一项项对着清单核。

强度检验多说两句。试块必须跟盖板同条件蒸压，一批留三块，数据才作数。验收框架按TB 10424《铁路混凝土工程施工质量验收标准》走，标准目录和原文入口在国家铁路局官网的标准规范栏目能查到。市场盘子也给个参照：根据国家铁路局公布的数据，2024年全国铁路固定资产投资8506亿元，投产新线3113公里、其中高铁2457公里——电缆槽是每公里线路的标配件，这个品类模具的量级和复购稳定性，市政项目比不了。

模具厂想接高铁的活，我的建议是先从小标段的盖板模切入。槽体模和高铁声屏障遮板模具这类大件，对焊接、时效能力要求高出一档，别一上来就梭哈。配套件的验收门道也值得先补课，我记过一次高速工程验收的教训，坑都是相通的，看完能少走点弯路。

常见问题

高铁电缆槽模具一套多少钱？

RPC盖板钢模行业普遍1400到2500元一套，看规格和精度要求；槽体模具2万到6万元一套，分块越多越贵。大标段几十上百套地订，价格有得谈，但别指望普通盖板模那个价位，精度和用料摆在那，压价压掉的多半是时效处理这种看不见的工序。

RPC盖板为什么能做到25毫米薄？

靠材料强度。RPC去掉粗骨料、用石英砂加硅灰把空隙填死，再掺钢纤维，抗压强度120MPa以上，抗折也是普通混凝土的好几倍，25毫米就顶得住普通混凝土60毫米的荷载。薄不是为省料，是给桥面减重，设计院图纸上就这么要求的。

模具能用多少模次？

面板6毫米以上的钢模，用800到1000模次问题不大，中间要按月拿靠尺复检平整度。我报废过一套第400模次就鼓了1.8毫米的，焊接应力没做时效，一套省了三百块，退厂返修搭进去半个月，不划算。

普通预制件厂能转产RPC盖板吗？

能，但要补两样硬东西：行星搅拌机和蒸压釜。搅拌机十几万能落地；蒸压釜是压力容器，办证加安装是百万级投入，还得专人持证操作。没蒸压的RPC强度到不了设计值，先把这笔账算清楚再决定转不转。

写到这我的偏好已经很直白了：这个品类里模具的权重比普通盖板高得多，预算永远先给精度和时效处理，剩下的再谈价格——盖板薄到25毫米，模具差半毫米就是批量的废品，这笔账我替你算过了。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
