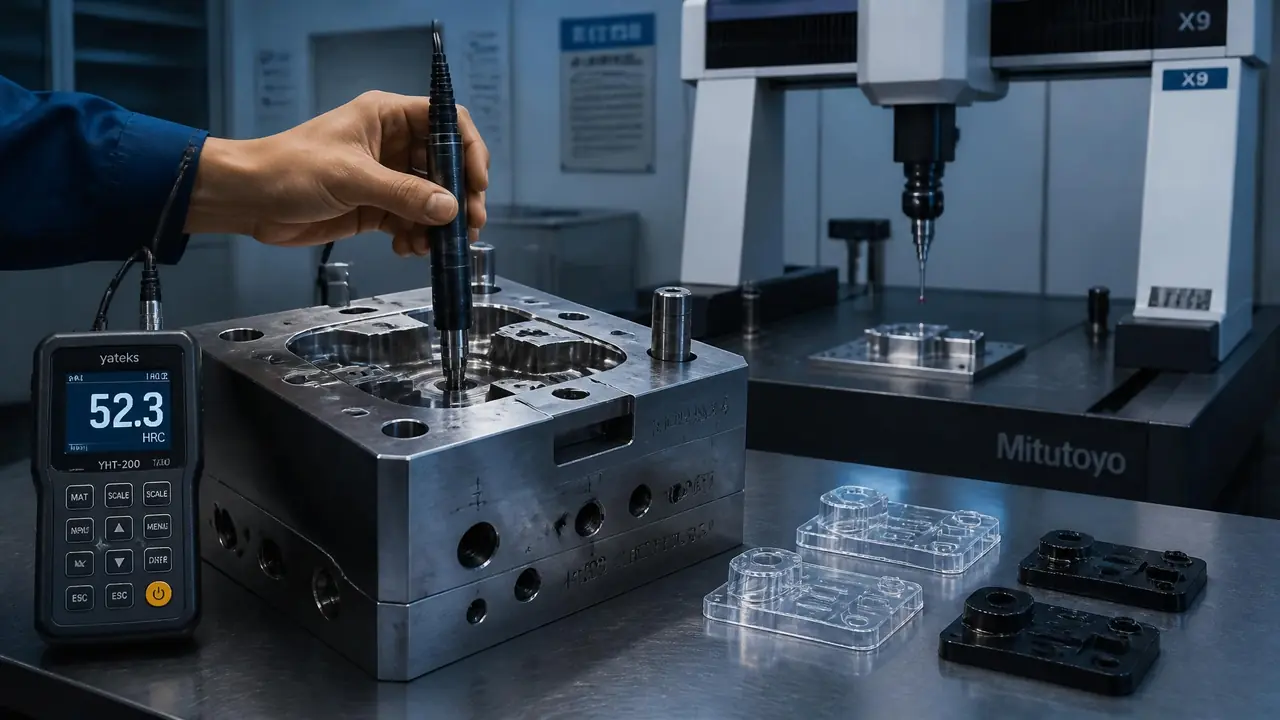

模具检测都查什么？尺寸硬度试模三项

上个月一个做文具盒的老板打电话来，说模具厂给他的验收单上列了十几项检测项目，密密麻麻，他一项都没看懂，怕被绕进去就先问我。我跟他讲，你不用慌，模具检测真正要命的就是尺寸、硬度、试模这三项，别的可以有，但这三项过不了关，其他写得再花哨都是白搭。厂里有个不成文的套路：单子越长，越好把不合格的项目埋进一堆合格项里。

我做了八年多模具质检，经手的模具从瓶坯模到冲压模少说三百套。翻过车，也拦下过翻车。这套三项检查法不是我发明的，是被坑出来的，你照着用，至少不会收到一套量产三天就开始拉伤的模具。

尺寸检测量的是哪里

尺寸检测重点不是外形，是型腔、导柱孔位和镶件配合面，型芯公差一般收到正负0.01到0.02毫米，卡尺量不了，得上三坐标。很多人以为拿卡尺量量外框就算检测了，那是糊弄外行的做法。真正决定产品合不合格的部位，全藏在模具内部。

先说型腔。型腔尺寸直接决定制品大小，图纸标多少就得是多少，差一点都不行。我去年碰过一套两腔瓶坯模，报告上写着合格，客户量产发现瓶身壁厚一边厚一边薄。拿去复测，其中一个腔的某段尺寸差了0.03毫米，就这么一点，瓶坯偏壁，吹出来全是废品。型腔这关必须用三坐标测量机，接触式探针一个个点采，一套中型模具测下来两三个小时。

再说导柱孔位。四根导柱的孔位如果不平行，合模就别劲，轻则导柱磨损，重则啃模。孔位间距用三坐标量，还要看垂直度。这块卡尺和千分尺都够不着，别信厂家说"我们师傅手感很准"，手感量不了孔位。

第三处是镶件配合面。镶件和模框的配合一般用H7/g6级别的间隙配合，装进去要能顺滑推入但不晃。我验收时习惯让钳工当场装拆一遍，装得进去、摇不动，才算过。有次一套模具镶件要拿木槌敲才进得去，当场要求重修，厂里还嘴硬说"用几次就顺了"，哪有这种事。

顺便讲讲费用，很多小老板不知道三坐标可以外协。本地计量检测机构测一套中型模具，按部位收费，测型腔加孔位大概四百到六百块，出报告两三天。这点钱跟开模十几万的投入比，不该省。

硬度检测打在哪才作数

硬度检测认模芯和型腔部位，不能只打模板边角。P20预硬钢要求30到34HRC，H13淬火后要求48到52HRC，低于下限就打回去重新热处理。打的位置错了，数字再漂亮也没意义。

为什么不能打边角？因为热处理变形和脱碳经常发生在表面，边角数据好看不代表模芯够硬。正确做法是打在型腔附近的工作面上，五个点取平均。我车间的里氏硬度计是前年买的，两千出头，打完自动换算成洛氏值，测过的模具都会留下记录。

材质不同，合格线不一样。P20和718H这类预硬钢出厂就是30到34HRC，不用再淬火，打出来低于28基本就是料不对或者出厂偷工。H13、SKD11这类要做淬火的，热处理后要求48到52HRC，做镜面或者腐蚀花纹的还可能要求更高。这里面的坑在热处理环节：不少模具厂自己不做热处理，外发加工，你验收时打硬度正好能卡住这一环。

我拦过最典型的一次，是一套折弯模，合同写H13淬火到50HRC，实测只有43。厂家解释是"回火温度高了怕裂"，但这不是他能自己做主降指标的理由。最后整套模芯重新淬火，厂家承担费用，来回耽误二十天。所以合同里把硬度写死，验收时拿数字说话，比什么口头承诺都管用。

硬度跟模具寿命是直接挂钩的，同样的使用条件，硬度达标和不达标的模芯，磨损速度差着量级。想知道一套模正常能用多少万模次，可以看看这篇模具寿命的实测记录，里面崩模到报废的数据很有参考价值：模具寿命延长实战手册：从80次崩模到230次正常报废的全程记录。

试模到底试的是什么

试模验的不是能不能出一件，是能不能连续稳定出件，连打两小时以上看尺寸漂移和脱模情况，模温控制在80到90℃区间最稳。打十件漂亮的就付钱，是外行最容易吃的亏。

道理不复杂。头几件制品漂亮，可能是模具刚装配完状态最好，也可能是师傅手动保温保温出来的。真正的考验是连续生产：模温升到稳定值之后，钢材热胀冷缩，活动件开始磨合，这时候尺寸还稳不稳、有没有拉伤，才见真章。行业里普遍的做法是连打两小时以上，中间每半小时抽五件量尺寸，看漂移量有没有超出图纸公差的三分之一。

我印象最深的一课是五年前的一套外壳模。试模那天制品光亮得能照出人影，客户当场就要付尾款，我拦了一下，要求连打。打到第四十分钟，制品侧面开始出现拖花，拆下来一看，斜顶抛光时纹理方向和出模方向不一致。这种问题打十件根本看不出来。试模到交模这中间来来回回，正常也要十五天左右，急着收货的老板最容易在这段省掉环节。

试模时还要盯几样常见的毛病：飞边是不是均匀、顶针位有没有顶白、排气处有没有烧焦。模温机建议开到80到90℃，这个区间收缩率最稳，冬天试模尤其别省这道，模温上不去，尺寸量了也白量。整套开模到试模交付的流程，之前写过一篇完整的，验收前可以先了解厂家走到哪一步了：塑胶模具开模流程：从产品图纸到试模交付的全套步骤。

三项都过了一，建议把结果汇总成一张表，验收单后面附上，白纸黑字：

回到开头那位文具盒老板，我把三项检查法发给他，他带着卡尺和一块借来的硬度计去厂里现场走了一遍。尺寸量出镶件配合偏紧，返修半天；硬度达标；试模连打两小时漂移正常。最后顺利收货，没多花一分冤枉钱。模具检测没有想象中那么玄，盯住尺寸、硬度、试模这三项，付尾款之前把数字拿到手，你就已经赢过大多数只看制品外观的买家了。

常见问题

模具检测一定要自己买仪器吗？

看量。一年就收一两套模具，卡尺加外协三坐标就够了，三坐标按次收费四五百。常年跟模具打交道的，建议配一把里氏硬度计，两千元左右能用很多年，比每次请人划算。

三坐标测量一次要多久，报告准吗？

中型模具测型腔加孔位大概两三个小时，出报告两三天。选机构时认准有计量认证资质的，报告上要有测量温度，20℃左右是标准条件，温差大了数据会漂。

硬度打出来不够还能补救吗？

预硬钢不够硬基本没救，只能换料。淬火类钢材硬度偏低可以重新淬火，但要承担变形风险，型腔精密的模具重新热处理前得先评估尺寸余量，别盲目返工。

试模不合格厂家应该免费修吗？

看合同。尺寸和硬度是合同里写死的指标，不达标返修和往返运费都该厂家出；如果是客户中途改了产品要求导致的，费用就要另算。试模次数最好在合同里约定清楚，一般含两到三次。
