窗套模具怎么现浇？欧式线条的成型

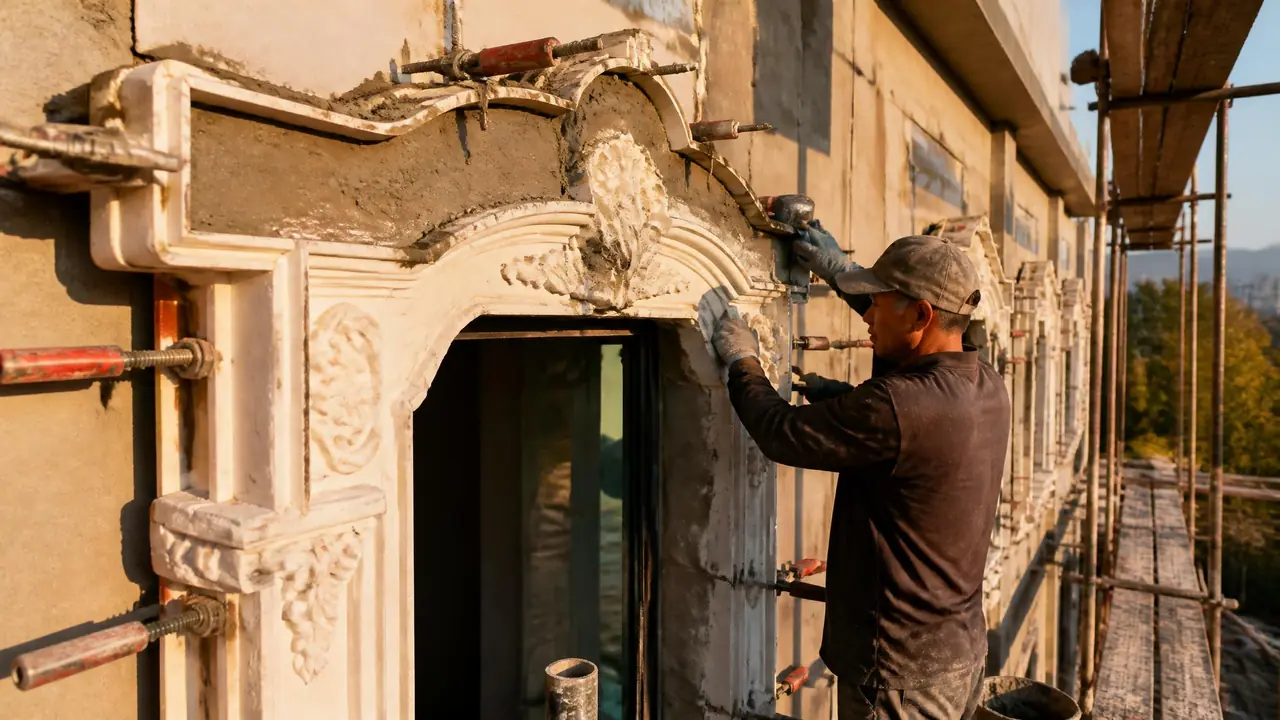

去年秋天帮一个自建房业主现浇外墙窗套，用的塑料窗套模具，八套里废了小半套，全是花角发糊、侧面麻面。业主在脚手架底下仰着头看，我在上面手心冒汗。窗套这东西跟门套、罗马柱一个路数——模具把水泥浆逼进每一条凹槽里，浆不到位，再贵的模具压出来也就是一坨没表情的灰泥。

回来我把整套工序拆开重排，配比、脱模剂、振捣、拆模时间一样样试。今年再接现浇窗套的活，成品率稳在九成以上。靠的不是什么秘方，是参数守得住。往下看，我把这些一次交底。

窗套模具选什么材质，先算清这笔账

塑料ABS模一套一百出头、能翻四十到六十次，玻璃钢模贵一截但寿命翻五倍，散户现浇选塑料模最划算。账得细算。塑料模单套一百到一百八，玻璃钢模两百起步，钢模八百往上。看着塑料最便宜，寿命短是它的命门，暴晒一夏天边角就发脆。真要长期吃现浇这碗饭的，玻璃钢那三百多次的翻用次数摊下来反而省。看这张表。

材质的差别不只在寿命。我拿同一套花型两副模具压过，玻璃钢压出来的花槽棱角明显深一档，深浮雕的头层线条只有它能做。硅胶模软化纹又是另一套玩法，欧式构件怎么选不糊花纹，这篇欧式模具硅胶模玻璃钢模翻模实测里有对照，不展开。

顺带提一句石膏线，好些人分不清窗套和石膏线的边界。石膏线是熟石膏倒模快成型，脆，怕潮；现浇窗套是水泥基的，跟墙同寿。室内顶角想省钱走石膏线那套，可以看这篇石膏线模具入门到精通的记录，两条路子别混着买料。

从支模到拆模，六步里藏着三道坎

清模、堵缝、刷脱模剂、分层浇细石混凝土、适度振捣、24到48小时脱模，六步一步都别省。下面按顺序过。支模这步最显功力：模具背立面用木方顶死，上沿拉通水平线，两片模的拼缝内外各抹一道玻璃胶。拼缝漏浆是窗套毛刺的头号来源，拆出来一圈飞边，打磨半天。模具和墙面之间也别留空，贴实了再上卡子。

配比说死它：425水泥、中砂、5到10毫米碎石，按1:2:2.5配，水灰比压在0.45上下，塌落度控制在70到90毫米。浆看着干，别慌，掺水泥重量0.5%左右的减水剂，流动性和强度两头都能占到。图省事多加水？气泡和收缩裂缝立刻找上门，这是我拿三套料换来的教训。

浇筑分两层。头一层只浇到花槽一半深，用直径30毫米的小振捣棒贴着模壁走，看到浆面翻亮就收，过振会离析，石子沉底、花槽里积一层水浆。第二层补满，拿橡胶锤沿模壳外壁敲一圈，表面气泡基本赶净。从支模到拆模的完整流程，这篇现浇模具施工全攻略写得更细，可对照着排工序。

拆模看温度。夏季24小时就能脱，冬天延长到48小时。拆早了塌角，拆晚了浆咬模、一拆一个白印。脱完喷水养护七天，头三天早晚各一遍。这一步偷懒，线条表面两周内准起砂，摸上去一手灰。

花角发糊和满身气泡，坏在哪一步？

花角发糊九成出在过振或脱模剂刷厚，气泡成片则是塌落度太高加少振，两件事分开治就对了。翻车例子我记得牢。头一回赶工期，两副模具没刷脱模剂直接上浆，三套窗套的花角全粘掉了，铲掉重浇，工钱加材料多搭进去一千出头。打那以后立了规矩：乳化油兑水1:5，新模具头三模再兑稀一点，喷完等十来分钟成膜再上浆，之后一次没再粘过。

气泡是另一个病根。浆稀是主因，振捣只顾中间不管边角是次因。我的土办法是浇完用抹刀贴着模口刮一遍，把大气泡先带出来，再上小棒补振十秒。做下来一扇窗套的针眼气孔能压到肉眼不显眼，远看就是光面。

还有一种糊角是拆模手法糙。有人拿撬棍直接别花角，再结实的模具也经不起这么造。正确做法是拆完卡子从上往下整体退模，卡住了轻轻震两下让它自己松。别急，退模这步慢一点，成品就多一层保险。

开篇说的那半套废窗套，后来铲干净重浇，业主在脚手架底下守了一下午。窗套现浇这活儿说穿了不难，参数全摆在明面上，难的是现场赶工期时还肯不肯照着来。你要动手，先把两件小事做扎实：窗洞尺寸量准、模具拼缝堵严，剩下的照六步走，线条糊不了。

常见问题

窗套模具现浇用什么标号的混凝土？

自建房用C25细石混凝土足够了，石子粒径压在5到10毫米，花槽深的部位过一遍筛去掉大料。想面色更接近GRC构件那种灰白细腻的效果，掺两成白水泥或者石英砂，代价是一立方成本多几十块。

现浇窗套和预制好再安装，哪种更靠谱？

有得选肯定现浇。跟墙体一体成型，不开裂不脱落，也省了锚固件锈蚀的隐患。预制件适合已经完工的房子补装，安装靠膨胀螺栓加粘结砂浆，接缝胶打不好，两年左右就见黑缝。这是我两种都干过之后的实话。

一套窗套模具到底能重复用多少次？

塑料模正常40到60次，夏天暴晒加上暴力脱模，寿命直接砍半。玻璃钢模能上300次。商家嘴里的永久使用听听就好，模具就是耗材，按次数摊成本才实在。

欧式线条的花纹深浅怎么选？

外墙远看的位置，花纹深10到15毫米就够用。门头、腰线这种近距离观赏的面，可以上深浮雕，深花槽出效果但浆难到位，振捣要求高一截。没干过的师傅，先拿浅线条练两套再上深的，稳当。
