模具型号怎么命名？看懂模架规格与标准件代号的方法

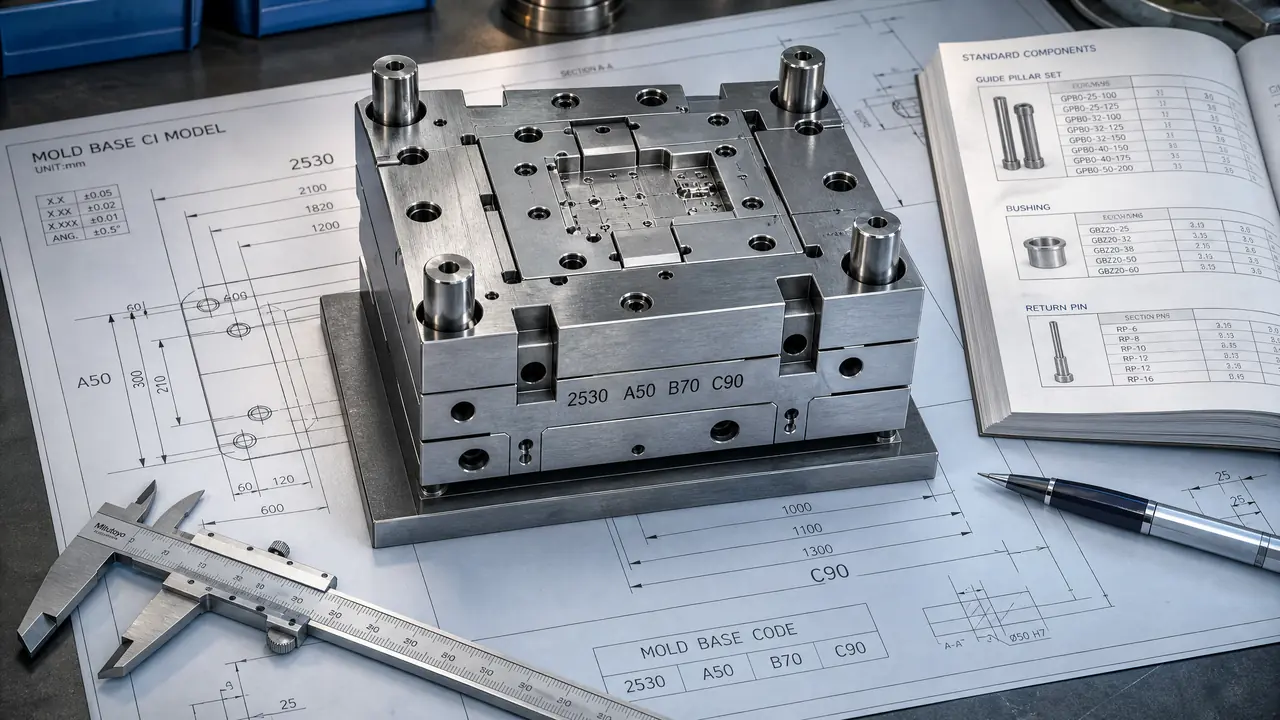

报价单第一行印着CI2530 A50 B70 C90，新入行的多半当场懵住。别慌，这就是模具型号，行业里人人都这么写。我带过一个刚出师的学徒，图纸看得挺溜，订模架那天把2530报成了2030，货到了模仁塞不进框，一来一回耽误五天。

型号不用背，拆开看就行。字母管结构，数字管尺寸，标准件另有更简单的一套读法。这篇把我这些年订模架攒下的拆法写出来，你照着核，供应商报什么都能对上号。

模架型号怎么读？先拆字母再拆数字

模架型号三段看：字母定结构型式，四位数字按厘米读，2530就是宽250毫米、长300毫米，末尾A50 B70 C90是各板厚度。字母那一段是结构代码，行业里最通用的是龙记（LKM）的叫法，国内订模架十有八九按这个体系报。

字母里带个I的是工字模，两头凸出的那两块，吊环、码模孔都好安排，车间里装卸顺手；不带I的是直身模，整块通长，受力面积大，做大投影面的模很多人点名要直身。至于哪种型式带托板、哪种带顶板，各家样本画得明明白白，别硬背，下订单前把样本翻一遍，五分钟的事，比订错了退换划算得多。

数字那一段全是尺寸。A50 B70 C90，单位毫米，对应定模板50、动模板70、方铁90。面板和水口板的厚度，有的样本要单独注明，有的按标准配死，问一句供应商就清楚。货期也顺带记一下：常规规格三五天到一周，非标加厚或改导柱位置的十天左右，急单提前打招呼。

模架本体用什么料也顺嘴提一句，行业里最常见的是S50C碳素钢，常以预硬态供货，硬度HB200上下，够用又不贵，要整架加硬得另外说加钱。还有一处新手容易漏：码模槽和吊环孔的位置。U槽还是码铁槽、吊环在顶面还是侧面，直接影响你车间上机的方式，订的时候不说，到货对不上又是一场扯皮。

A板B板C板各是什么板？位置和用处一张表看完

A板在定模侧装定模仁，B板在动模侧装动模仁，C不是板，是撑出顶出空间的两块方铁。新手最容易把C当成第三块板。它是垫在动模板底下的方铁，高度直接决定顶出行程，订矮了顶针顶不出产品，订高了白占模具厚度。

方铁高度这笔账要提前算。一套方铁90的架，顶针板加顶针底板吃掉四十毫米上下，实际行程撑死四十多。去年那套深腔盒子模，产品高38，我按习惯订了方铁90，试模前一算顶不到位，临时加高到110，差价两百来块不算大，重订等了三四天才难受。从那以后我订模架前先在草稿上算行程，宁可方铁多留十毫米。

这套板系结构光靠文字记不牢，模具结构图解那篇把九个组成部分拆得直观，对着图记字母，一遍就记住。

大模架还要留意撑头。投影面大的模，方铁之间会加几根支撑柱，密度和位置样本里有推荐排布，自己乱加位置，反而顶伤顶针板，这种返修我在别家厂里见过不止一次。

模仁尺寸怎么配？留量是门算术

行业常见留法：产品到模仁边单边留20到40毫米，模仁厚度按产品深度再加20到30毫米底厚。留量的底线是给水路、螺钉和受力让位，留太小，后面钻孔打滑块全是麻烦。

举例算。一个120×80×30的外壳件，单边留25，模仁取170×130左右；厚度按深30加底厚30，订60。钢料下料会取整到整数面，报价按整料算，别抠着毫米跟供应商讲价，人家不接这个。多腔模另算，腔与腔之间留30往上，还要给水路和顶针让位，排完位经常发现原定模架小一圈，这就是为什么排位要先做、模架要后订，顺序倒了准返工。

模仁用什么料是另一本账。做普通ABS件，718H、P20这类预硬钢最常见；透明件或者带腐蚀性的料，往2083、S136那边想。型腔和型芯怎么分工、抛光排气怎么弄，模具型腔那篇写得细，订料前翻一遍不亏。

开框也有讲究。通框好加工、省刀时；盲框托得稳，受力大的模我倾向盲框加托板。框口四角的清角半径要跟刀具对上，不然钳工得手修半天。

导柱顶针的代号怎么认？直径乘长度

标准件代号基本就是直径乘长度：顶针Ø3×180是直径3毫米、长180毫米，导柱Ø25×120同理。中间乘号隔开，前面管粗细，后面管长短，念出来就是三乘一百八，车间里都这么喊。

顶针规格按标准档走，Ø2、2.5、3、4、5、6这些直径最常用，长度备150和200两档，断料按直径拿一根，磨到长度就装。我们车间的顶针盒按直径分格，一字排开，找件比翻样本快。司筒多一个数，写外径乘内径再加长度，比如Ø8×Ø4×120，三个数少一个都配不出来。

导柱直径跟模架大小走，2530这种中型架常配Ø25上下的导柱，大模架往Ø38到Ø50去，行业普遍这么配，具体以样本为准。回程杆四根标配，弹簧按线径加自由长度报。这些零件尺寸国标里有完整系列，GB/T 4169那套塑料注射模零件标准管的就是这个，报直径和长度就能买到，不用画图。

有一回我见着一套二手模架，导柱磨出了台阶，25磨到24.7，肉眼几乎看不出，合模以后飞边绕了一圈。收二手架或者翻新架，卡尺量导柱这一步别省，三分钟的事。

回头看那个把2530报成2030的学徒，现在拿到型号先圈字母、再圈数字，圈完拿样本对一遍才敢发出去。模具型号这套代号拆穿了不难，难的是别嫌麻烦——字母核结构、数字核尺寸、厚度核行程，三步走完，订料单上的差错基本藏不住。下次收到报价单，先自己读一遍再签字。

常见问题

模架只认龙记吗，别的牌子行不行？

行。龙记用得最广，叫法基本成了行业默认语言，其他厂家样本结构大同小异，下单注明按LKM标准一般能对上。跨厂核对时重点看板厚和导柱位置，这两处最容易对不上。

直身模和工字模到底选哪个？

小模架优先工字模，装卸、吊环、码模都方便。投影面大、板要加厚的直接上直身，刚性好。两者价差不大，别在这上面纠结太久。

细水口模架什么时候才值得用？

进料点必须落在产品中间、普通侧浇口够不着的时候。模架贵一档，开模动作多一层，故障点也多一个，能不上就不上。

订模架最少要报哪些参数？

型号字母、宽长、A板B板方铁厚度、开框尺寸，加上码模槽方向和导柱位置有没有特殊要求。最好附模仁排位图，供应商照图配，出错率低一大截。
