模具快速接头怎么选不漏水？材质密封圈规格与翻车实录

模具快速接头这种白送的赠品，我当采购的一律不让直接上机。上个月一套新脸盆模到厂，随箱附了一袋接头，我挨个拧开看，当场挑出两个裂的，装模师傅还嫌我事儿多，说这么小的零件能出什么事。

能出什么事？一套模进出水口加上水排分接，八到十二个接头。坏一个就滴，水顺着模板往顶针孔里渗，停机擦水换件，一小时少出三四十模。老实讲，几块钱的零件卡住几十万的模具，这笔账只有赔过的人才算得清。

模具快速接头都装在哪几处

模具上的快速接头管三处：模板进出水口、水排分流器、模温机到模具的高温软管两端，装在哪一段决定你该买哪一种。位置不同，温度压力就不同，挑法完全两样。

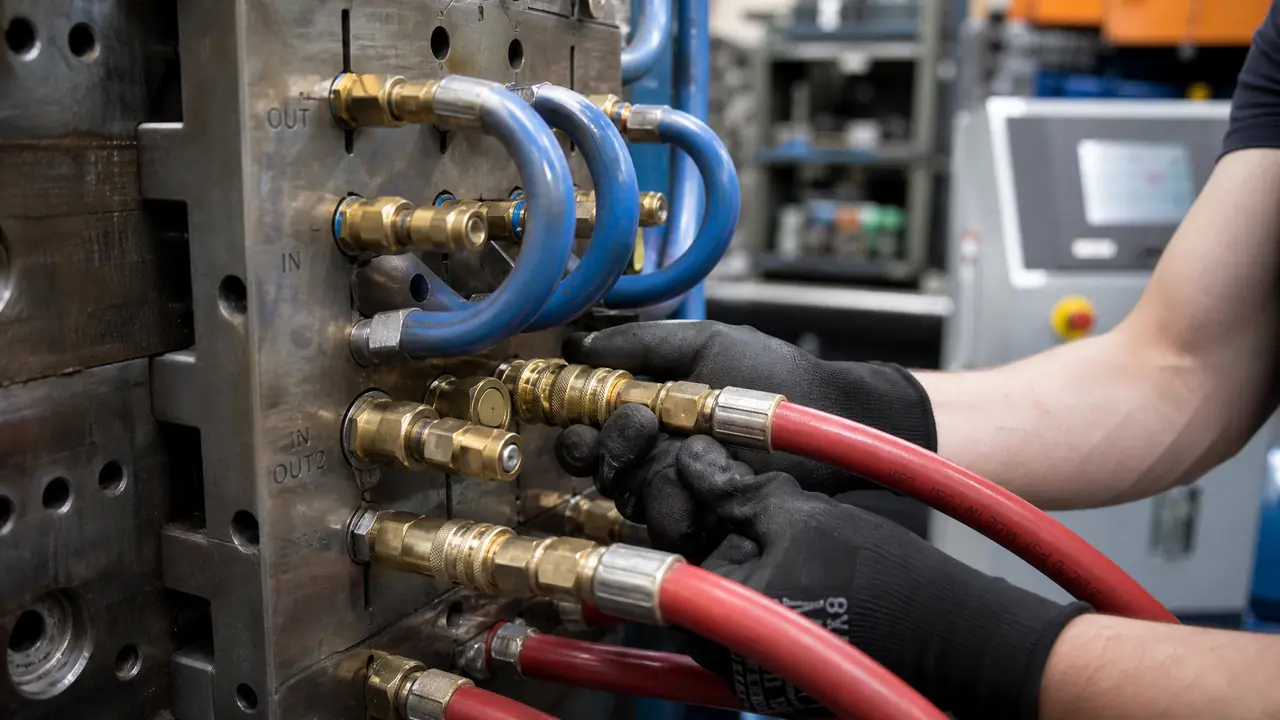

注塑模上最常见的是拧在模板进出水口的运水接头，配快插软管，装拆一次十秒钟。第二处在水排和分流器上，一副模四进四出，全靠它分路。第三处在模温机到模具这段高温管上，这段最挑，油温打到120度，普通胶圈泡两回就发黏。

有人问，干嘛不直接用丝牙接头缠生料带拧死？装拆成本不一样。快接插拔一次十秒，一副模十二个口，装模省出二十分钟；一年三百天，天天装两副模，省下的全是真工时。

压铸模又是另一路，运水走高压，接头得带钢珠锁紧，纯靠插拔摩擦那种直接被顶开。买之前先想清楚它装在哪一段，再看参数，这个顺序别反。

黄铜还是锌合金？先看模温多高

模温80度以下，黄铜镀镍本体配NBR圈够用，单只六到十二块；上120度热油必须氟橡胶圈；两三块的锌合金件不碰，裂一个就是一天停机。这是我库房定了三年的规矩，省下的修模钱比差价多得多。

胶圈才是易耗件。NBR泡在80度的模温水里，一年上下就发硬失去弹性；氟橡胶耐到200度，价格翻一倍。我的库房整盒备圈，两毛钱一个，装模时捻一下，发黏就换，不留情面。

圈两毛，模几十万，这笔账不用教。

对了，说到镀镍，有家供应商拿铁件镀镍冒充黄铜，掂重量能掂出来，真黄铜压手。这个坑我也踩过，后来进货一律过秤，一箱轻半斤就整箱退。

规格和采购价，一张表抄回去用

模具运水最常用G1/4和G3/8英制管螺纹，大水路用G1/2；先量模板水嘴的螺纹再下单，三种规格分开装盒，混着买必返工。下面这张价是我按自家实际进货价整理的。

数量按模台算：我们三台注塑机常备四十个接头，三种规格按2比5比3分库存。缺哪个规格，装模那天就得满厂翻箱柜，急单还得让供应商闪送，运费比货贵。

还有个容易栽的细节：螺纹分英制G制和公制M制，看着都是那么大一圈，拧上去就乱牙。拿卡尺量外径再报规格，别光凭眼睛，我库房里专门留了一个G1/4和一个M20的样件当尺子用。

渠道上的比价门道，写在模具配件厂家怎么分档？顶针导柱弹簧水路接头采购实底那篇里，那儿讲得比我细，两点提示：散拿永远贵，按年签框架价能压两成；同规格拿两个品牌备着，断供时不抓瞎。

一颗钢珠堵死一套模的翻车账

便宜接头的钢珠和弹簧会掉，掉进水路就堵，表现为水压打不上、模温一边热一边凉；买带锁珠结构的，堵了先拆接头再通水路，别急着吊模。这个坑我踩过，学费按天算。

前年夏天，一套周转箱模试模，水压表死活上不去，机修咬定是模内运水堵，差点把模吊下来通水路。拆到接头才发现，某便宜货的珠座开裂，半颗钢珠卡在快插口里。停机一整天，按一小时三百块算，再加师傅加班费，小一千没了，那批接头一只两块五。

打那以后我定了两条规矩：接头只从固定两家拿，白送的不上机；每次装模，先把接头接上模温机空跑五分钟，盯着压力表掉不掉压。水路本身的布法也有讲究，模具冷却水路怎么布？运水距离与冷却效率的关系那篇可以配套看，接头是末端，水路是主干，两头都得顺。

上个月那套新脸盆模，我挑完裂件，把自家备的十二个黄铜镀镍接头递过去，试模一次通水，模温80度稳得纹丝不动。装模师傅后来主动找我补货，说还是这个好拧。小零件不占成本大头，但它决定你今天能不能准时开模，这点钱，真别省。

常见问题

模具快速接头一般能用多少次？

本体按拆装两千次算没什么问题，先坏的多是胶圈。我的做法是一年一整盒换圈，几十块钱的事，比追一次漏水便宜太多。

模温机120度的热油管能用普通接头吗？

普通NBR圈泡在120度热油里，两三个月就发硬渗油。这段管路认准氟橡胶圈和黄铜以上本体，别拿水路件凑合，热油渗出来有安全风险。

装上模发现接头滴水，先查哪里？

八成是胶圈，拧下来捻一下，发硬发黏就换；再看螺纹处缠没缠生料带；然后才轮到检查本体裂没裂。顺序别乱，先查两毛的圈，再查十几块的接头。

平头板式和插管式能混着买吗？

这不是能不能混，是两码事：插管式拧在水嘴螺纹上接软管，平头板式插在分水排的快插口上。先看自家模具的接口形式再下单，买反了根本装不上。

带截止阀的快速接头有必要多花钱吗？

拆模想不断水的岗位值得买，拔开自动封水，地上不淌一摊。一只多花三到五块，一年省下的擦水拖地工时不亏，我库房里带阀的备到三成。
