模具晒纹咬花怎么选号数？VDI、砂纹号和拔模角一次讲透

上个月接一套小家电面壳模，客户样板拿的是VDI 33火花纹，图纸上侧壁拔模角只放了1度。纹晒得没毛病，试模出来整面拖花，塑件像被砂纸蹭过。老板娘第一反应是咬花厂蚀深了，我拿深度规一测，0.05毫米，在公差里。问题出在拔模角。模具晒纹这事，看着是拿纹板往型腔上一贴，真正的坑全在纹号、深度和拔模角的配合上。

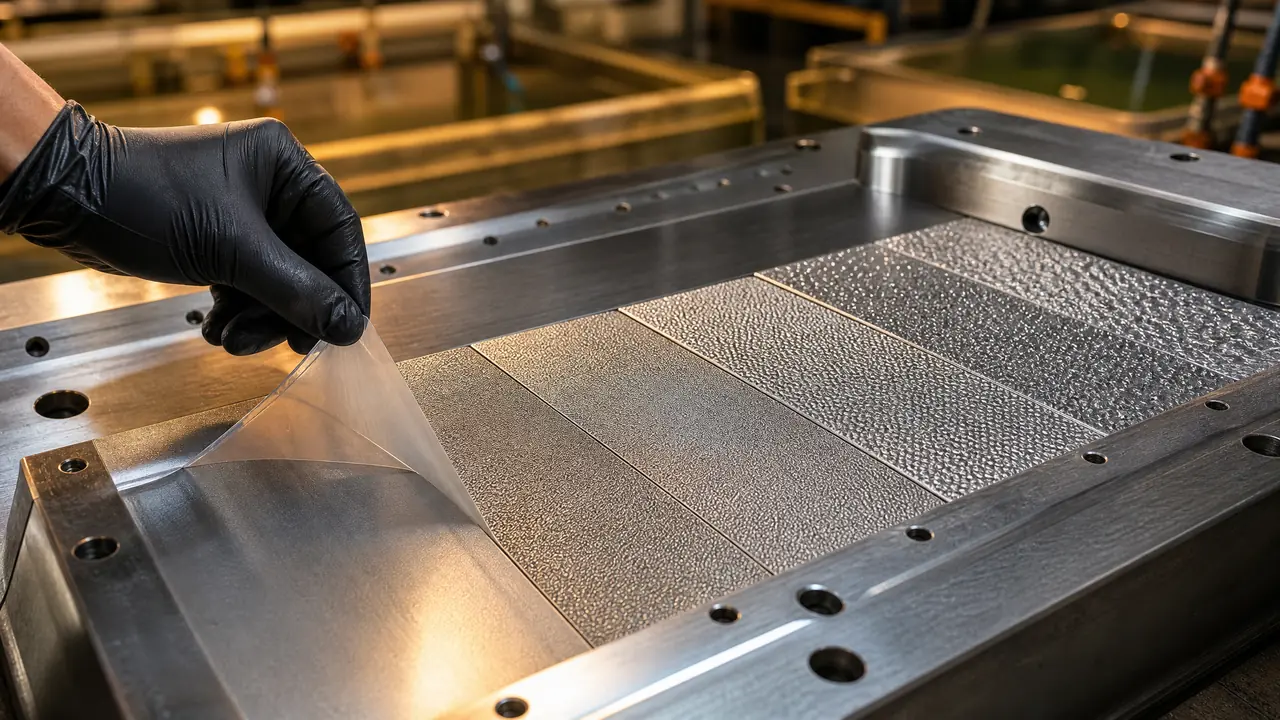

我在东莞一家模具厂管外发十来年，送出去晒纹的模子没有一百也有八十套，返修单子见得比一次过的多。先把流程摆清楚：咬花厂把感光膜贴在型腔面上，灯箱里曝光，显影出图形，再用药水腐蚀出深度，洗版、测深、上油交货。土话叫晒版，跟老照相馆洗照片一个路数。流程不复杂，复杂的是下单前那几页纸。

咬花号数怎么定？VDI和砂纹号是两套账

号数分两套账：火花纹按VDI 12到45选，砂纹按金刚砂80到320目选，两套不能混着报，下单前一定让咬花厂拿纹板对着样板比。很多人第一步就栽在这里。

先说VDI。这套号原本是电火花加工面粗糙度的标尺，号数越大纹越深越粗。我们厂出单最常用的是VDI 27、30、33，做面壳哑面、防指纹，手感细腻；往上升到36、39，就是电动工具外壳那类要抓得住的防滑面，深度上到0.1毫米上下，拔模角马上得跟着动。45往上属于重型件，塑胶外壳基本用不着。

砂纹是另一套账，按金刚砂目数走，目数越大砂越细、纹越浅。100目上下的粗砂纹做工具箱、脚踏板，耐刮；240目往上的细砂纹做精密外壳，防反光。客户拿块样板说"就要这个感觉"，口头描述没用，得让咬花厂把纹板册摊开，一块一块对着样板比，比中哪块记哪块的号。这套对板的工夫不能省，我见过口头说"中等偏细"，晒出来客户嫌粗了一倍，重晒的钱最后是模具厂垫的。

表里的深度是我这些年拿深度规实测攒下的经验区间，不同咬花厂药水浓度和腐蚀时间控制不一样，同一块纹板各家咬出来的深度能差两成。所以下单时深度公差要白纸黑字写进去，我们厂的标准是正负0.02毫米。至于晒纹从头到尾怎么做，模具皮纹是怎么做上去的？咬花晒纹的工艺流程那篇拆得比我细，工序一步步都有。

纹号定了，拔模角要跟着加多少？

老规矩是纹深每加0.025毫米，拔模角补1度；晒0.1毫米的皮纹，侧壁拔模角3度起步，深腔大件要放到5度才稳。这条规矩救过我好几套模。

道理不玄。光面跟塑件之间是滑的，1度能脱；纹面是凹凸的，脱模那一刻塑件收缩，整个抱死在纹的沟槽里，角度不够就是硬撕。开篇那套面壳模，1度配VDI 33，拖花拖到客户验收员直摇头。改法也简单，设计把侧壁放到3度，重晒一遍，第二次试模一把过。

老实讲，这条规矩很多设计员不当回事，图纸校核全按光面来，晒纹单发出去才发现侧壁是深腔。深腔侧壁最容易出事，垃圾桶、收纳箱这类件，我一律劝客户拔模角放到4到5度，或者侧壁纹号降一到两级。外观面实在不允许大角度的，就谈局部晒纹，分型面往下二十毫米留光带过渡，接缝那圈用细纹收边，肉眼基本看不出断层。

对了，说到外观件，晒了纹之后熔接痕会比光面显眼得多，纹越深越藏不住，浇口位置要在晒纹前就把模流过了一遍。这块的门道在机壳模具的外观件难点？外观面咬花与熔接痕里讲得更透，不展开。

晒坏返修有多贵，一套模返一次就懂了

蚀过了头只能退纹重抛再晒，中型模具返一次八千到一万五，交期吃掉五到七天，补过焊的部位再晒还会发花。这笔账下单前就该算。

晒纹的代价是不对称的。晒浅了，补腐一遍就能加深，几百块的事；晒深了，没有药水能把钢长回来，只能把表面重新省模抛光，把蚀纹整个退掉再重晒。2023年一套收纳箱模，咬花师傅腐蚀时间多给了十几秒，深度超了0.03毫米，试模直接拉裂。退纹抛光四千二，重晒三千，模具上下机加运输前后八天，客户的T2试模跟着往后挪，我们垫了两万多的改模和试模费。八千到一万五是中型模具返修的常见区间，大件还要往上翻。

打那以后我们厂发晒纹单，三样东西钉死：纹板号、深度公差、交货自检。交货那天我拿深度规在型腔平面抽三点，测完让咬花厂出自检单，双方签字。多说一句补焊的事：型腔上补过焊的位置，焊缝组织和基材不一样，腐蚀速率不同，晒出来纹路接不上，一圈发花，跟衣服打补丁似的。重要外观面能不焊就不焊，非焊不可就用同牌号焊丝、小电流薄层多道，焊完先试晒一小块再上全型腔。蚀纹的钱怎么算、面积深度怎么折，模具咬花怎么报价？蚀纹面积与深度那篇有现成的算法。

收个尾。开篇那套面壳模，拔模角改成3度重晒之后一次过检，客户验货员拿样板对着塑件比了半天，冒出一句跟手板一样。晒纹本身不贵，一套模几千块，贵的是返修——钱、交期，还有客户那边攒下的信任。纹号、深度公差、拔模角，发单前钉死这三样，晒纹就是整个开模流程里最省心的一道工序。

常见问题

晒纹和喷砂是一回事吗？

不是。喷砂是拿砂粒把表面整体打毛，深度只有几个微米，算均匀化处理；晒纹是感光曝光加药水腐蚀，能出木纹、皮纹、雪花纹这类带图案的纹理。喷砂倒常被拿来当晒纹前的打底工序。

晒个logo上去大概多少钱？

我们这边的行情，拳头大小以内的logo或皮纹章，起价八百到一千五，含晒版费。按面积走的话，中粗纹三十到六十元一平方厘米，各家咬花厂对深度上限的把握不同，价差主要在深度和图案复杂度上。

深腔侧壁晒深纹，除了加大拔模角还要注意什么？

顶出也得跟上。纹面抱件比光面狠，顶针数量适当加密、顶出平衡重新校一遍，不然角度够了照样顶白。省钱的折中办法是侧壁只晒到分型面以下一段，下面留光带过渡。

模具打了几十万模次，纹会磨平吗？

会。进胶口附近冲刷最狠，最先亮。发单时让咬花厂留纹板档案，磨平了拿档案返晒能对上原纹；讲究点的厂会直接备一副纹芯，坏了换芯不换模。

晒纹深度交货时怎么验？

深度规或千分尺在型腔平面上抽测，测点选平整部位，沟槽里测不准。我们厂固定抽三点，正负0.02毫米内收货，超了当场提，别等装上注塑机再扯皮。
