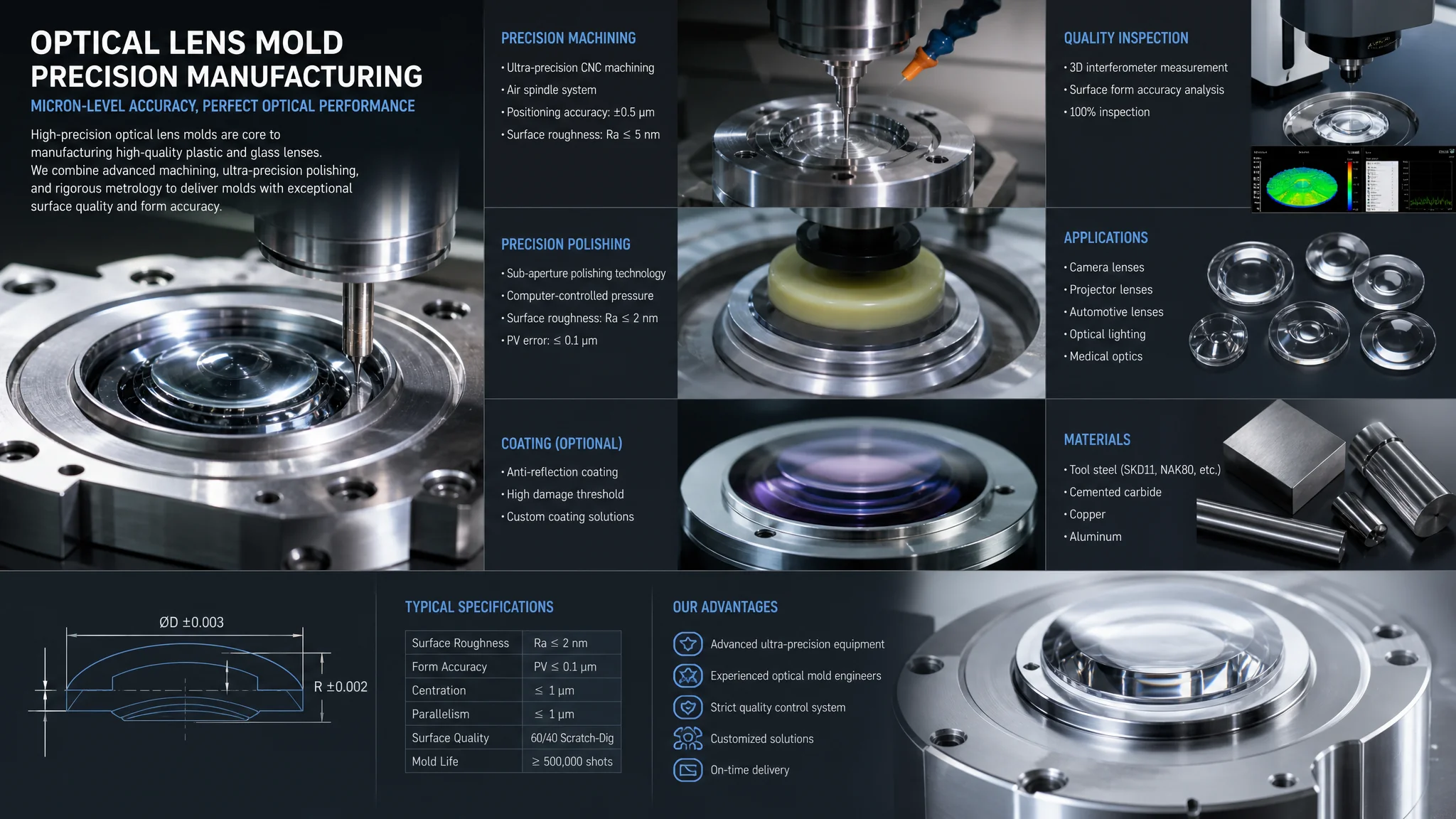

光学模具是什么？LED透镜和手机镜头模具的精密制造全解

有一次我去参观一家做手机摄像头模具的工厂——进车间要先穿防尘服、过风淋室。车间里安静得能听见自己的心跳——几个老师傅拿着羊毛轮在灯光下一点一点地抛光模具型腔，旁边放着一个放大镜时不时看看表面。我说"这跟绣花一样"，师傅笑了笑说"比绣花要求高多了——绣花差了顶多不好看，我这个差了0.01微米客户就退货"。

光学模具这个领域我之前只是"知道它精密"，真正见了才知道精密到什么程度。今天把光学模具的核心技术和门槛系统讲清楚。它跟精密模具虽然都是高端模具，但光学模具的要求还要再高一个等级。

光学模具为什么精度要求这么高？

普通的塑胶件表面粗糙度Ra0.4μm就够了——肉眼看着光滑。但光学透镜不一样——任何微观的表面缺陷都会散射光线。透镜表面粗糙度每恶化0.01μm，透光率就下降约1-3%。对于精密光学镜头来说，多片透镜累积的"光损"会严重影响成像质量。这就是为什么光学模具的型腔表面必须做到Ra0.01-0.025μm——比普通镜面模具亮五倍以上。

理解这个概念有个直观的对比：普通镜面模具拿来照镜子——能看到自己的脸。光学模具抛光到A1级——拿来看肉眼分辨不出它是金属还是一滴水。能达到这个级别的抛光，在模具行业就算真正的高手了。

面形精度比表面粗糙度更难控制。非球面透镜的曲面不是球面的一部分——而是光学公式计算出来的特定曲线。这个曲线的形状偏差必须控制在0.1μm以内——否则透镜的焦距就偏了。要在硬度HRC50的模具钢上加工出微米级精度的非球面曲面——唯一可行的方式是超精密单点金刚石车削（SPDT），这个设备一台几百万起步。根据国际光学工程学会SPIE的技术文献，光学模具的面形精度是限制手机镜头像素提升的瓶颈之一。

光学模具的钢材选择和加工工艺

光学模具的钢材必须同时满足四个条件：能做超镜面抛光（纯净度高无夹杂）、硬度足够（HRC48-54抗注塑压力不变形）、耐腐蚀（PVC等塑料气体会腐蚀模具）、热处理变形小。S136（瑞典一胜百）是最主流的光学模具钢——含铬13%耐腐蚀、真空电弧重熔冶炼纯净度极高（非金属夹杂物极少）、抛光可达Ra0.01μm。

进口的S136跟国产的同类钢材最大差别在"纯净度"。国产S136同类钢（如国产4Cr13）在电渣重熔工艺上跟瑞典一胜百还有差距——钢材内部的微小非金属夹杂物更多。这些夹杂物平时看不见——但一抛光到Ra0.01μm级别时它们就会以针孔大小的黑点暴露出来。在光学透镜表面上这就是清晰可见的瑕疵。所以真正高要求的光学模具厂都用进口S136——多花一倍的材料费但省下了废品和返工的工时。

光学模具的加工工艺链跟普通模具相似但要苛刻得多。CNC精密铣削→真空热处理（必须在真空炉里做——防止模具表面氧化脱碳）→精密磨削→超精密金刚石车削（做非球面）→镜面抛光（六级递进到A1级）→超声波清洗→无尘装配。模具装配的洁净室等级至少ISO Class 7——相当于医院手术室的标准。一根头发直径约70μm——在这个环境里一根头发是巨大颗粒——完全不可接受的污染源。

光学模具的冷却系统同样特殊。因为光学透镜对收缩变形极度敏感——冷却必须高度均匀。很多高端光学模具会用3D打印的随形冷却水路镶件——水路完全贴合型腔曲面，冷却效率比传统钻孔水路高30-50%。这个技术在3D打印模具应用中有详细介绍。钢材对比可以参考S136模具钢详解和模具钢选型指南。

常见问题

光学模具一般多少钱一套？

手机镜头模具（4-8穴）约20-80万、LED透镜模具约5-20万、车灯反光杯模具约10-40万。价格是普通注塑模具的3-8倍。贵不是贵在材料——是贵在精密加工工时和洁净室运营成本。一个光学模具的抛光可能就要花两三天时间(普通模具几个小时)。

光学模具能用多少次？

正常保养下约30-80万次。光学模具的失效往往不是因为磨损——是型腔表面"失光"（表面粗糙度慢慢变差）。这时候模具还没坏——但做出来的透镜光学性能已经下降了。高要求的光学件可能20万次就要重新抛光。

可以用铝做光学模具吗？

可以但不推荐。铝合金也能做超精密金刚石车削——表面质量甚至优于钢材。但铝太软——注塑压力下容易变形、寿命只有钢模的十分之一。只有打样和小批量可以用铝模。

光学模具代表了模具制造技术的金字塔尖——它考验的不只是设备精度，更是人对"精准"二字的理解深度。能做好光学模具的厂，做其他任何模具都是降维打击。
