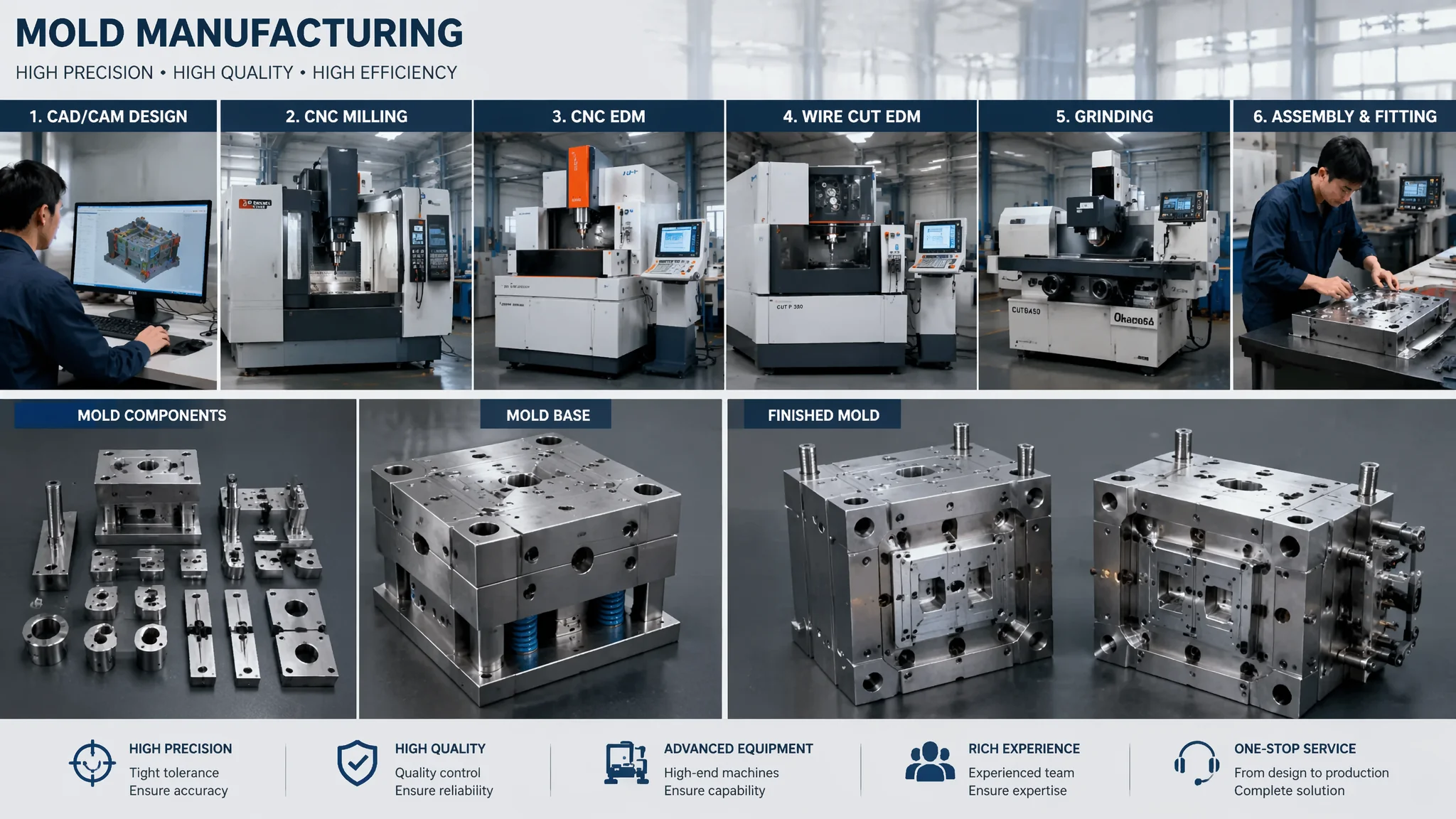

塑胶模具加工全流程拆解，从备料到试模的20个关键节点

2013年我刚入行做塑胶模具加工时接手的第一套模具就做砸了。那是一套电动工具外壳模具，客户下了12万的订单。当时觉得不就是按图纸把钢材铣出型腔嘛，闭着眼睛都能干。结果模具做好上注塑机一试，产品脱模直接把筋位拉断了。检查发现产品图纸拔模斜度只有0.3度，根本没改就直接按图做了模具。客户怪我们没提出来，我们说自己只负责加工不负责设计改善。来回扯皮两个月，最后各赔一半损失。

那次之后我把整个模具加工流程从头到尾整理了一遍，哪些环节容易出问题、每个环节的检查标准是什么，全部写成了操作规范。12年下来这套规范至少帮我们避免了上百次的质量事故。下面把这套流程的20个关键节点分享出来。

图纸评审：模具加工质量70%取决于这一步

塑胶模具加工前的图纸评审必须用Checklist一条条过：拔模斜度低于1度要标注、壁厚突变的台阶超过0.3mm要沟通、浇口位置在受力面要提醒——这三项没审出来后面加工全是浪费。

我见过太多加工厂拿到客户图纸直接编程上机的，结果做出来模具没法用。图纸评审必须检查的项目至少包括：产品的拔模斜度是否足够（ABS料至少1度、PP料至少0.5度、PC料至少1.5度）、壁厚是否均匀（最薄和最厚的比值不超过1:3）、浇口类型和位置是否合理（避免浇口正对着薄壁筋位）、分型线位置是否考虑了外观面、有没倒扣结构需要滑块或者斜顶。

有个很实用的做法：用模流分析软件对客户的产品图跑一遍填充分析，花半小时就能看出哪里填充困难、哪里气穴集中、哪里收缩变形大。这些数据拿去跟客户沟通比自己用嘴巴说要有说服力得多。Moldflow是比较主流的模流分析软件，Autodesk Moldflow官网有完整的学习资源。

评审完出的模具结构图，要标注清楚每个零件的加工顺序和公差要求。前模仁和后模仁是核心零件，加工精度必须做到±0.01mm以内；导柱导套可以放宽到±0.02mm；模架底板可以做到0.1mm。关键尺寸一定要用红笔圈出来，确保编程和操机的人都能一眼看到。关于模架设计的更多规范可以参考模具设计制造指南。

粗加工和精加工的配合节奏

粗加工留量控制在0.3到0.5mm是最优的，留太多精加工时间翻倍、留太少应力变形会把最后的精度吃掉。

塑胶模具的钢材加工分为粗加工、半精加工、精加工三个阶段。粗加工的主要任务是快速去除材料，用大的平底刀或者牛鼻刀，步距1到2mm，切深0.5到1mm，转速开到8000转以上。粗加工后型腔各个面预留0.3到0.5mm的余量给精加工。

这里有个很多人忽略的细节——粗加工后要做去应力回火。因为粗加工时切削量巨大，钢材内部产生大量的加工应力，如果不消除直接上精加工，精加工完后模具型腔会慢慢变形，三个月后尺寸就偏了。去应力回火的做法是把模具加热到550到600℃保温4小时然后炉冷。这道工序多花两天但能避免后面的尺寸漂移。

精加工是决定模具表面质量的最后一步。精加工用小的球头铣刀，直径从R0.5到R3不等，步距控制在0.05到0.15mm之间。步距越小表面越光，但加工时间会暴增。对于模具的工作面型腔区域，步距不要超过0.1mm；对于非外观区域可以放宽到0.2mm。精加工转速要开到15000转以上，用硬质合金涂层刀具。关于精加工的参数优化，可以参考数控模具加工指南。

放电加工和抛光的关键节点

CNC加工不到的死角位置必须上EDM放电加工，电极损耗控制在0.01mm以内，放电间隙做到0.02到0.03mm，这两个参数直接决定型腔清角的精度。

CNC加工能覆盖模具80%的型腔区域，但剩下的20%——深槽、尖角、窄筋位——需要放电加工来完成。放电加工用的石墨或者紫铜电极需要先加工好，电极尺寸等于产品尺寸减去放电间隙。放电间隙一般做到0.02到0.03mm，电极损耗控制在0.01mm以内。如果电极损耗太大，一个型腔要换好几个电极才能打完，成本和时间都会飙升。

放电完的模具表面会有一层白亮层，这层的东西硬度高但极脆，必须用油石或者砂纸打掉。打完以后再进入抛光工序。抛光是模具加工的最后一步也是最吃经验的工序。镜面抛光要用从400号到2000号钻石膏逐级打磨，每一步必须把上一步的磨痕完全盖住才能进入下一步。跳级抛光是新手最常犯的错，磨到800号觉得差不多了就直接跳3000号，做出来光泽度是有的，但仔细看全是细纹。我们Taoxiaopu在模具修复与保养里有详细的抛光工艺视频教程。

抛光完成后要对型腔尺寸做全检。用三坐标或者三维扫描仪把关键尺寸全部测一遍，和图纸对比。公差超了0.005mm以上的地方需要补焊重新加工。检测合格的模具进入装配工序，装上滑块、斜顶、导柱、冷却水路接头，最后上机试模。试模是检验模具质量的最终标准，试模出来的产品尺寸合格率低于98%就说明模具还存在问题。关于试模的详细标准可以参考注塑模具专区。

常见问题

塑胶模具加工周期一般多长？

简单日用品模具从图纸确认到试模交样大概20到30天。中等复杂度的家电外壳模具需要35到45天。汽车件大型模具或者多腔精密模具需要60到90天。加急订单可以压缩15%到20%的时间但要付出30%到50%的溢价。

模具钢材在加工前需要做什么处理？

模具钢材通常是退火状态供货的，硬度低好加工。加工完成后需要做淬火加回火达到使用硬度。热处理是外协工序，一定要找有真空热处理炉的厂家，避免氧化脱碳。热处理后的模具会有些微变形，精加工要在热处理之后做。

塑胶模具为什么需要冷却水路？

注塑时模具温度控制直接影响产品的尺寸精度和成型周期。冷却水路设计合理能把成型周期缩短20%到30%，一年下来省的电费和产能提升很可观。水路直径一般用8到10mm，间距控制在水路直径的3到5倍。

模具加工是个一板一眼的活，每一步都必须做到位才能保证最终的质量。12年的经验总结下来就一句话：前期的评审时间和加工的准备时间一分都不能省，这两个省的每分每秒后面都会用返工的时间十倍百倍补回去。Taoxiaopu在模具基础板块整理了加工各工序的标准作业指导书，值得看看。如果你手下有管模具加工的同事，把这篇转发给他，帮他少摔两个跟头。
