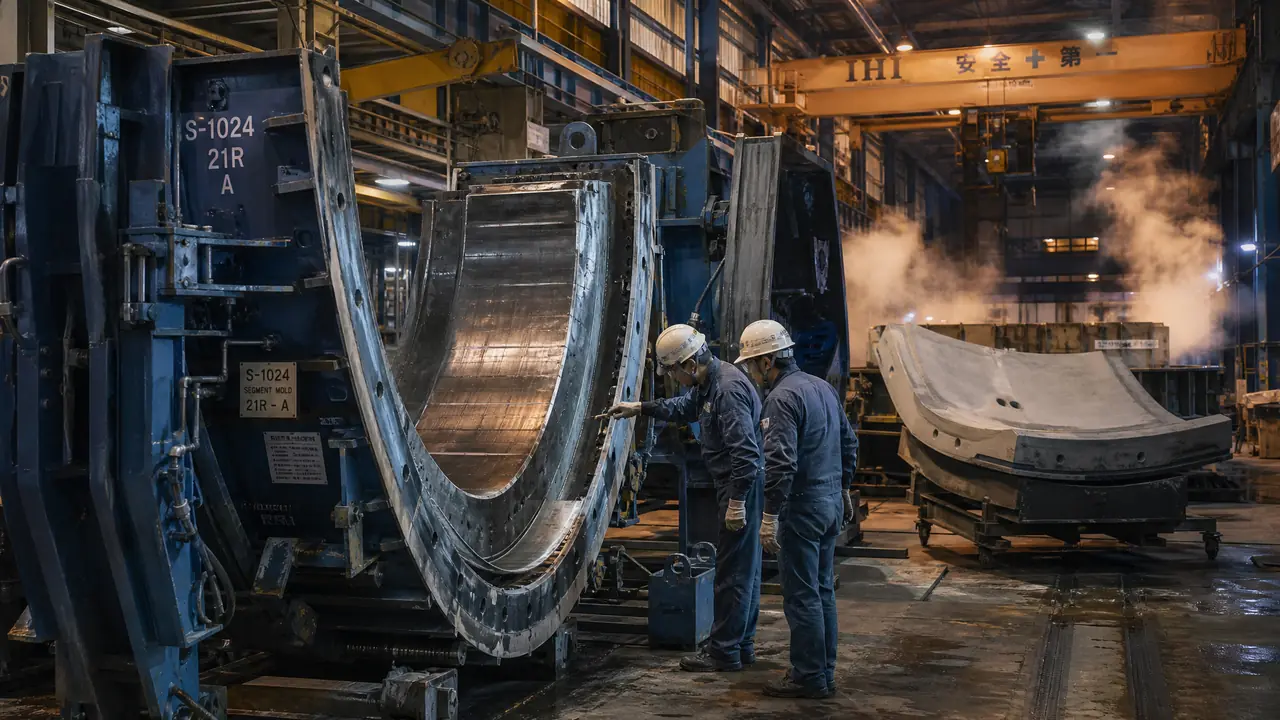

管片模具怎么预制？地铁盾构的钢模

地铁挖到哪，隧道里那一圈圈的混凝土衬砌就跟到哪，行内管这圈衬砌叫管片，而把每一片浇成型的家伙，就是管片模具。别看它名字带个"模"字就以为是注塑机那种精巧东西，一套盾构管片钢模自重动不动八到十吨，铁疙瘩一块，可内腔公差却要求卡在一毫米上下，粗活细做，说的就是它。

我之前在一家管片厂蹲过差不多半个月，跟着班组长从清模、合模一路看到脱模、水养，踩过的坑、问出来的门道不少。这行外人以为拼的是混凝土，其实拼的是钢模的稳定性。下面把一套钢模长什么样、一片管片怎么熬出来、精度又在哪儿悄悄丢掉，按车间里的顺序捋一遍。

一套管片钢模长什么样

一套标准环钢模由底座、两侧侧板、两端端板和盖板拼成，内腔按管片图纸数控铣出来，整套自重普遍在八到十吨。看着是个铁盒子，实际上每一块板的连接缝都要严丝合缝，浇混凝土的时候一点浆都不能漏。

先说分块。一环管片标准做法是六块：三块标准块、两块邻接块，加一块封顶块，行话叫K块，最后从纵向插进去把整环锁死。所以一套钢模其实对应一种型号的管片，一个盾构区间往往要同时开好几套，才追得上盾构机一天十来环的推进速度。

钢模的骨架是底座，底下带振动器，浇筑的时候靠它把混凝土振实。两侧侧板和两端端板决定管片的弧面和端面，全部靠螺栓和定位销锁在底座上。内腔表面一般用整块钢板数控加工，弧度直接铣出来，不做二次打磨，这是为了保证每一模浇出来的尺寸都能对得上。管片上还有一堆预埋件要提前装进去：手孔座、注浆孔帽、吊装孔套管，一个都不能漏，漏一个整片报废。预制件这块的门道，之前写过一篇按参数选型的，可以对照着看预制构件模具的6个关键参数，思路是通的。

很多人不知道的是，钢模本体之外还有配套的翻身架和蒸养罩。管片脱模后要翻起来九十度立着拆手孔座的活络块，没翻身架全靠天车硬吊，既危险又容易磕掉棱角。这些配套不在图纸里，可缺了它们产线就是转不起来。

从清模到脱模，一片管片要熬十几个小时

一片C50管片从合模到开模普遍要十小时以上：浇完振捣静停两小时，再升到五十多度恒温蒸四小时上下，等同条件试块压过二十兆帕才准脱模。急不得，蒸急了后期开裂，管片直接降级。

上一个班脱完模，这个班的活从清模开始。工人拿塑料铲和钢丝刷把内腔残留的混凝土渣一点点点抠干净，重点是四个角的合缝面，那里藏一点渣，下一模就是一条飞边。清完喷脱模剂，喷薄不喷厚，我蹲厂那会儿有回新来的小伙子喷厚了，那模管片表面全是气泡麻面，整片拉去切割当试验块用了。

然后装预埋件、合模。合模拧螺栓有讲究，对角顺序拧，一圈一圈往中间收，先拧死一头再拧另一头，端板会被拉偏。混凝土是搅拌站直接打过来的，坍落度控制在十几厘米，分两层下料，每层振动器开足振到表面泛浆。盖板一合，静停差不多两小时，让混凝土有个初凝的过程。

蒸养才是真功夫。罩上蒸养布通蒸汽，升温速率控制在每小时十五度以内，升到五十五度左右恒温四小时，再逐步降温。升降太猛，里外温差把管片拉出裂缝，这种裂缝肉眼当时看不出来，拼到洞里渗水了才发现，返工的成本是出厂成本的几十倍。才开盖拆模。脱模后的管片还要在水池里泡七天，把水化反应喂饱，抗渗等级才顶得住。这一整套节奏慢归慢，六到八个钢模组轮流转，一天出十几片没问题。

精度失守一般出在这几个地方

钢模精度失守多数不是坏了，是用出来的：清模铲伤面板、螺栓不按对角顺序拧、冷凝水滴进合缝，对角线误差都会悄悄变大。所以管片厂每周都得拿塞尺和内径千分尺把钢模量一遍。

第一个坑是清模。工人图快拿扁铲硬铲，面板上留下一道道划痕，混凝土咬上去，脱模时带着一片片小凸起，拼缝就垫不平了。规矩的厂子清模只用竹铲或者塑料铲，硬伤零容忍。

第二个坑是漏浆。侧板和端板的合缝面是靠精加工贴合的，密封条老化没及时换，浇筑的时候水泥浆往外渗，管片边上挂一圈飞边。飞边打磨掉看着没事，宽度其实已经超差。我见过一个区间的管片拼到一半，邻接块怎么都插不进缝，盾构队停机等了一天，最后查出来就是那批钢模的端板密封条拖了一周没换，几块钱的东西误了几十万的工。

第三个坑是蒸养冷凝水。蒸养罩内壁凝的水珠滴在敞开的合缝面上，局部温度骤变，缝口混凝土酥掉一层。负责任的厂子蒸养罩做成斜顶，冷凝水顺着边走，不往模子里滴。验收钢模的时候别光看内腔光洁度，合缝面的贴合、定位销的磨损、底座水平度都得验，怎么验、验什么，那篇讲预制构件模具报价和验收门道的文章里写得更细，两篇对着看正好互补。

话说回来，钢模再金贵也是消耗品。定位销磨圆了、油缸行程飘了、面板局部修磨超过限度，就得返厂大修。买的时候把大修条款谈进去，比压一万块货款实在得多。

回到开头那句话：管片模具这一行，粗看是铁疙瘩，细看全是毫米级的功夫。一套模用十年还是三年，差别就在清模的手、拧螺栓的顺序和换密封条的勤快劲儿上。你要是正准备给盾构项目配钢模，先把公差标准和蒸养曲线这两页聊透，再谈价钱不迟。

常见问题

一套盾构管片钢模大概要多少钱？

行业普遍行情，标准环六分块的手动开合钢模十几万到二十几万一套，带液压开合的往上加不少，直径越大、分块越碎越贵。报价差得离谱的多半是钢板厚度和加工方式缩水，铣的内腔和堆焊再打磨的内腔，寿命完全两回事。

塑料模具能代替钢模做管片吗？

地铁管片不行。塑料模的精度和刚度撑不住一毫米级的公差要求，蒸养高温下还容易变形，只适合盖板、路沿石这类低精度预制件。管片要用整体钢模，这一点没有商量余地。

一套管片钢模能用多少次？

厂家一般承诺几千次周转，保养得好的用个八年十年很常见。寿命短板往往不在面板在定位销和合缝面，这两处磨损快，定期换件比整模大修便宜太多。

管片脱模后为什么还要泡水七天？

蒸养只管早期强度，后期水化还得靠水。泡水让混凝土持续有水参加反应，抗渗性能才长得起来，不泡的管片干缩开裂，拼到洞里迟早渗水。工地现场没有水池的，也要覆膜洒水养够天数。
