汽车保险杠模具设计难在哪？大件注塑的关键控制点

汽车保险杠模具设计这个活，第一次接的人多半先被尺寸吓到。型腔板宽的超过两米六，整副模具连料带加工下来二十多吨，进厂要用双行车抬。可真到了试模现场你会发现，翻车的原因很少是结构算错，几乎全卡在收缩、变形、熔接线这三件事上。

小件的经验放到大件上，经不起放大。打个比方，小件收缩率取 1.4%，差个 0.05 没人看得出来；保险杠一米六长，同样的偏差，整条杠的尺寸就漂出去将近一毫米，装车直接跟前杠骨架干涉。我 2024 年跟过的一个项目，就是前期照抄小件的收缩率取值，试模出来左右两侧各短了 0.8 毫米，卡扣孔位全部偏移，只能焊补型腔重新走 CNC，前后耽误了二十来天。

大件注塑难在哪：所有误差都被尺寸放大

保险杠模具的第一道坎是误差放大效应：一米六的制品长度，会把 0.05% 的收缩率偏差放大成一毫米的实际漂移，小件经验直接照搬必出事。所以大件的模流分析不是走形式，是保命。

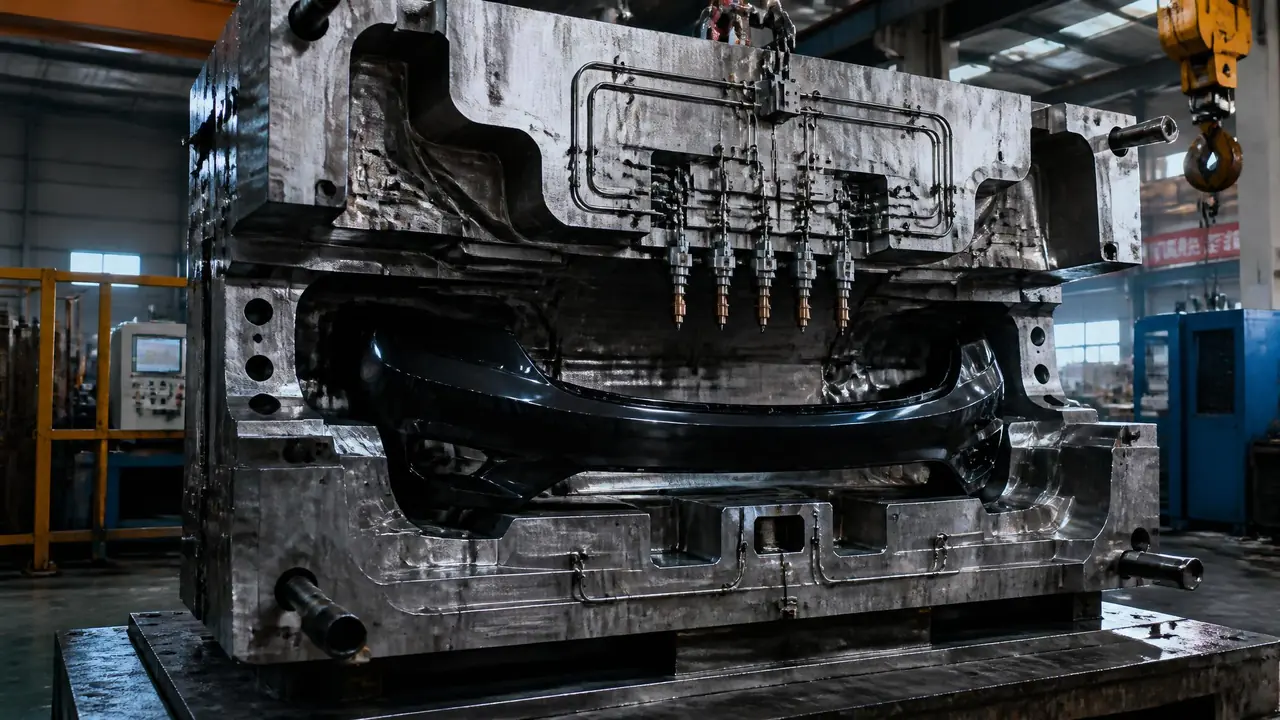

先说机台。保险杠的投影面积摆在那，锁模力一般要 2000 到 2600 吨的压机，熔体在模内的流动长度接近两米，靠单浇口根本打不满。行业普遍做法是五到六个热流道浇口，从中间往两边布。浇口一多，麻烦跟着来：哪个先开、哪个后开，直接决定熔接线落在哪。

还有个容易忽略的点，模具外形一大，热胀冷缩的绝对值也跟着大。模温从 30 度升到 75 度，两米六的模板轴向能胀零点几毫米，导柱间隙、滑块配合要是按常温思维留的，量产状态下就会咬。我见过的处理办法是配合面按热态尺寸复核一遍，别嫌麻烦，这一步在图纸上改一行字，比试模后拆模修配便宜太多。

热流道时序与虎皮纹：浇口不是越多越保险

虎皮纹的根源是熔体前沿压力波动，针阀式热流道按时序分批开启、首针延迟 0.3 秒左右，是保险杠模具消纹最有效的手段。浇口数量反而要克制，多了接线更多。

保险杠材料通常是改性 PP，就是 PP 加 EPDM 再加点滑石粉，流动性不错但剪切敏感。射速一快，浇口对面那片就出虎皮纹，一道一道的暗纹，喷了漆照样透。2024 年秋天我在宁波一家模具厂看到一副杠模，试了三回都过不了外观检，最后是热流道供应商的人到场，把首针延迟从 0 调到 0.3 秒、二针跟随开启，射速再降两成，虎皮纹才压下去。三回试模，光机时费就烧了小十万。

熔接线的位置要在设计阶段就定死。原则很简单：接线必须落在不可见面，也就是杠的下沿或者装雾灯框遮掉的区域。这要求产品图评审阶段就把外观面标注清楚，设计师和客户确认签字。等到试模才发现接线落在正脸，那时候只能改浇口位置，等于热流道板重做，几十万就没了。

收缩率取值与变形控制：水路比结构更要紧

改性 PP 的收缩率一般取 1.35% 到 1.45%，且横向纵向不等向；保险杠两端的翘曲要压到 2 毫米以内，靠的是冷却均衡而不是靠钳工整形。取值宁可先保守，留出修模余量。

为什么给区间不给定值？因为收缩率跟保压、模温、件厚全挂钩，模具厂的标准动作是先按 1.4% 开粗，关键卡扣孔位留 0.3 到 0.5 毫米的修配量，试模测完实际收缩再精修。这个顺序不能反。有的厂图省事直接精加工到位，收缩一偏就只能烧焊，718H 预硬钢烧焊过的位置容易出应力痕，外观件上很扎眼。

变形是大件的头号敌人。保险杠左右两端悬空，冷却不均就往外张。我们车间的做法是进出水温差控制在 3 度以内，模温机按 75 度走，水路到型腔表面的距离各处尽量一致，深腔部位加高导热镶件。之前有副模具试模时两端翘了 5 毫米，查下来是两头水路被顶针位挤占、流量掉了一半，重新分水后降到 2 毫米以内。想系统了解结构层面的避坑，可以看这篇模具结构设计的7个关键点，里面顶针与水路打架的问题讲得比我细。

钢材与成本：一副大模的钱花在哪

保险杠模具型腔普遍用 718H 或 2738 预硬钢，硬度 30 到 36 HRC，一副模具总价大多落在 60 到 120 万，制作周期 90 到 120 天。大件的钱大头在锻件坯料和大机加工上。

这个吨位的模块靠标准板材拼不出来，得订锻件，光坯料一项十几二十万。加工要上两米以上的龙门加工中心，精加工一道工序动辄好几天。热流道按针阀点算钱，六针的进口系统十几万，国产的能省一半但时序精度差些，虎皮纹敏感的项目我劝你别省这笔。具体从产品图到出图的流程衔接，塑胶模具设计怎么做那篇写得更完整，两篇对着看正好。

话说回来，报价差异大的另一个原因是试模保障。有的厂报价含三次试模调机，有的只含一次，后期每修一轮都是另行收费，谈价的时候把这个问清楚，比压总价实惠。

回到开头那句话，保险杠模具设计拼的不是结构花样，是把误差放大这件事从头到尾管住。收缩率留余量、热流道时序提前规划、水路均衡做到进出水温差 3 度以内，这三样做扎实了，试模次数自然往下掉。开模之前，先拿着这份清单跟供应商逐条过一遍，比事后修模划算得多。

常见问题

保险杠模具一般设计几个浇口？

五到六个热流道针阀浇口是主流，从中间向两边排布。具体数量要看流动长度比和外观面要求，浇口多熔接线就多，得跟产品外观评级一起权衡，不是越多越稳。

保险杠模具设计用什么软件？

国内模具厂基本是 UG 加模流分析软件的组合，UG 拆模出图，Moldflow 跑流动和变形。热流道的时序方案由热流道供应商配合模拟，图纸交换用 STEP 中间格式居多。

保险杠翘曲超差还能救吗？

小幅度的靠调工艺，延长保压、均衡模温能抢回一两毫米。超得多的就得动模具，补焊重开水路或者加随形镶件，周期按周算，所以前期冷却设计千万别省事。

保险杠模具的寿命一般多久？

预硬钢做保险杠这种改性 PP 件，正常保养下 30 万模次以上没问题。关键在维保，热流道针阀和密封圈是易损项，按厂家给的周期换，别等漏胶了再处理。
