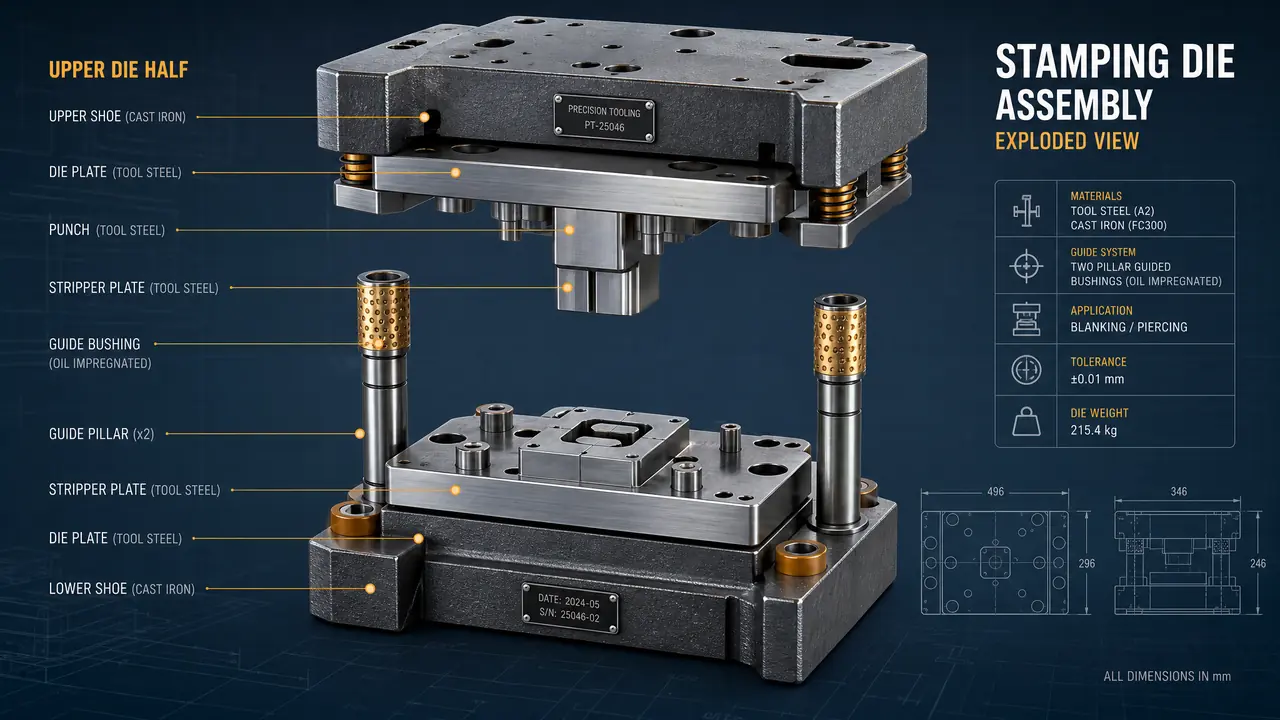

冲压模具结构图怎么看？上下模的分解

不少新人在车间第一次拿到冲压模具结构图，盯着满纸的剖面线发懵：哪边是上模？凸模藏在哪？其实看图的窍门就一条，先按运动关系把上下模分开，再看每层板的职责。冲压模具结构图看着零件密密麻麻，拆开无非十几块板加几组标准件。

我带过一个刚入职的学徒，第一周看图把卸料板认成了凹模，排样算了半天全错。这事不怪他。剖视图里每块板都是几条平行线加阴影，不按装配关系去认，谁看都晕。所以这篇就讲两件事：上下模怎么分界，每一层板各管什么。

一张结构图，先找模柄、导柱和分界线

分上下模最快的办法是找运动基准：上模部分一定带模柄或装在上模座上，下模部分压在工作台上，导柱装在下模座、导套装在上模座。这是行业通用的装配惯例，绝大多数冷冲模都这么画。拿到图先圈出导柱导套的位置，上下模的自然分界线就出来了。

正规模具厂出的结构图都配明细表和标题栏，拿到图别急着看线条，先把编号和明细对一遍，心里有张零件清单。模架形式也在这一步确认：小模具常用后侧导柱模架，料面大或者精度要求高的用四角导柱，中间导柱的多见于级进模。模架形式认准了，导柱导套的位置就锁死了，上下模的分界其实已经画在你眼前。

我习惯在打印图上沿上模座的下表面画一条横线，线以上全是上模，线以下全是下模。办法看着笨。但真管用，尤其碰到复合模那种上模里套着下模零件的结构，一条线先框死范围，后面读图就不会串。

上模从上往下拆，每层板各管一件事

上模从上到下一般是模柄、上模座、垫板、凸模固定板、卸料板这几层，核心零件是凸模，冲压力全靠它往下传。模柄负责跟压力机滑块连接，垫板分散冲压力防止压溃模座，固定板把凸模装紧，卸料板在回程时把条料从凸模上扒下来。沿着剖面从上往下数，每块板的功能对上号，图就不乱了。

挨个说。中小模具用压入式或旋入式模柄，大模具常直接用上模座开槽加压板固定，图上看到不带模柄的大模具别奇怪。垫板夹在模座和固定板之间，冲压力大的模具必须有它，不然冲不了几次，模座就被凸模压出坑，修都没法修。

凸模固定板是上模里最值得细看的一块板，凸模怎么装、防转怎么防、吊装螺钉在哪，全画在这块板上。卸料板在最下面，贴着条料走。我见过一套级进模，卸料板间隙放大了大概0.05毫米，条料被带起来卡料，产线一小时停三次机，最后把间隙重新配到单边0.02毫米左右才消停。这教训说明卸料板不是配角，它是精度件。

复合模的上模里还有打杆和推板这类出件零件，看图时顺着模柄中间的孔往下找，一般都能找到。

为什么凸模和凹模之间非要留一条缝？

凸模和凹模之间的冲裁间隙一般取料厚的百分之五到十（单边），间隙直接决定断面质量和模具寿命。间隙太大毛刺高、尺寸往外胀；太小则冲裁力上升，刃口磨损快，甚至崩刃。看结构图时间隙未必画得出来，但图签或零件图里一定会标注。

这条缝叫冲裁间隙，是整套图里最看不见却最要命的参数。凸模进凹模，靠间隙让材料上下断裂，断面上才会分出光亮带和断裂带。间隙合适，光亮带大概占断面三分之一，毛刺小；间隙一偏，断面和毛刺立刻给你脸色看。

间隙怎么定？行业普遍按料厚的百分比取单边值，软钢取百分之五到八，硬料和不锈钢取到百分之十上下，铝这类软料取小些。实际试模还得修。我们车间冲0.8毫米冷轧板的那套垫片模，图纸给的单边间隙0.05毫米，试模毛刺超标，往大到0.06毫米一次到位，之后两年没修过刃口。隔壁厂冲0.5毫米硅钢片，间隙放到0.03毫米还嫌断面发亮、撕料不顺。冲裁力怎么算、间隙和材料怎么配，冲压模具设计入门那篇写过完整公式，这里不重复。所以看图时看到图签里的间隙标注，别当摆设，那是这套模具的性格。

下模看什么：凹模刃口、定位和漏料孔

下模的核心是凹模，看图重点盯三处：凹模刃口形式、定位零件的位置、下模座上的漏料孔有没有贯通。刃口直壁高度影响落料顺畅度，导料板和挡料销决定送料精度，漏料孔一堵，废料能把凹模顶裂。这三处看明白，下模基本就吃透了。

凹模刃口先看形式，直刃口加斜漏料是最常见的画法，直壁高度跟着料厚走，大概在料厚的二到五倍之间，太厚废料容易堵，太薄刃口修几次孔就变大。定位件再看位置，导料板管条料的横向，挡料销或者侧刃管步距，级进模里侧刃那个位置偏一点，后面每个工位全跟着错。

漏料孔最容易被新人忽略。下模座上的漏料孔必须比凹模孔大，而且上下贯通。我拆过一套旧模，废料在下模座里卡成拱桥，继续冲直接把凹模涨裂，按当时的行情，换一套凹模要三千多块，起因就是漏料孔比凹模孔小了两毫米。看图时发现凹模孔和下模座孔画得一样大，可以直接向设计提出来，八成有问题。

板面上还有弹簧顶销、限位柱这些小件。限位柱控制合模深度，冲薄料的模具特别依赖它，压深了刃口啃凹模，压浅了料切不断。

上下模的分工拉个表更直观：

光看表没感觉。这两列问题我都在现场撞见过，下模那一格的代价明显更大，涨一次凹模，停机加换件，一周白干。

回到开头那个看图发懵的场景，问题不在图，在顺序。先用导柱导套把上下模分开，再从模柄往下逐层数板，最后盯住间隙和漏料孔这两处图纸细节，一张冲压模具结构图就是这么拆的。下次拿到新图，先花五分钟走一遍这个流程，比盯着整张图发呆快得多。结构设计里还有不少类似的坑，模具结构设计的7个关键点那篇列过一份清单，可以对照着看。

常见问题

冲压模具结构图和爆炸图是一回事吗？

不是。结构图多是装配剖视图，看零件之间的位置和配合关系；爆炸图把零件沿装配轴拉开，看的是装配顺序。学原理看结构图，学拆装看爆炸图，两张配合着用最省事。

卸料板和顶件块有什么区别？

卸料板在上模那边，负责把条料从凸模上脱下来；顶件块在下模的凹模孔里，负责把冲下来的工件从凹模里顶出去。一个管料，一个管件，位置和运动方向都不一样，图上别认混。

剖面线密密麻麻的，怎么区分相邻零件？

正规图纸里相邻零件的剖面线方向或间距会错开，同一块板的剖面线方向一致。实在分不清，就对照零件编号和明细表一层一层核，别靠猜。猜错一次，装配时就可能多返一次工。

复合模的结构图怎么看更省劲？

复合模上下模里都有刃口，凸凹模一身兼两职，第一次看容易乱。建议先把单工序模的结构看熟，再回头看复合模，从里往外拆：先认凸凹模，再看外面的落料凹模和顶件器。从图纸走到试模量产的全过程，冲压模具设计与制造全流程拆解那篇讲得更细。
