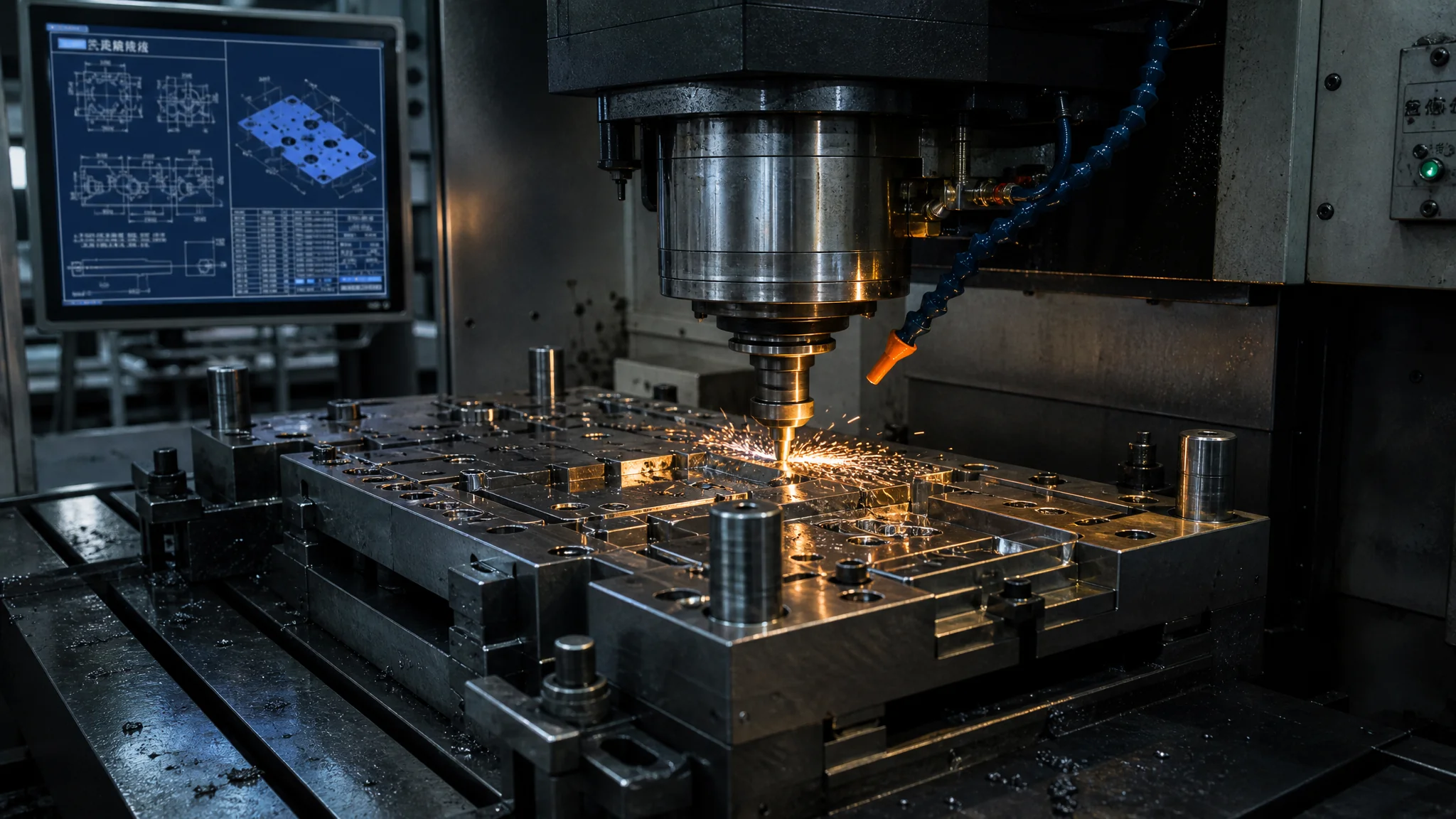

冲压模具设计与制造全流程拆解：从产品图纸到试模量产的实战路线

带过一个转行来的学徒，他在注塑模车间干了两年，觉得冲压模具设计与制造无非就是"铁块开口子"。结果接了个支架级进模的单子，他连产品图都不敢下手——图纸上一个Z形折弯、两个翻孔，他看不出问题在哪。我指给他看：那个Z形折弯的高度和板厚比例接近极限，一次成型肯定开裂，得拆成两步折。他愣住了。这就是冲压和注塑最大的差别：注塑模的问题多在分型和顶出，冲压模的问题藏在产品图本身的成型性里，图纸没吃透，后面全是白干。

说实话，我挺喜欢冲压模具这行当的。原因很直接——反馈快。注塑模试模要等塑料干燥、调温度、算周期，一轮下来半天没了；冲压模装上冲床，一秒钟一件，好不好当场见分晓。快也意味着残酷，一个回弹没补偿到位，几万件产品全部超差报废，谁都救不回来。

网上讲冲压模具的入门知识一搜一大把，但"从拿到产品图到模具交付"这条完整链路讲透的很少。这篇就把五步全流程摊开，每一步都附上我这几年踩过的坑和实测的数。想先补基础的，可以看这篇冲压模具入门知识体系；想深入设计计算逻辑的，读冲压模具设计的核心计算详解。本文专注两者没细讲的：流程怎么走、节点怎么卡、坑怎么避。

第一步：产品图纸的工艺性分析，被低估的生死关

工艺分析要回答三个问题：这个零件冲得出来吗、要几道工序、每道工序的变形量分配合理吗。孔径不小于板厚、孔边距不小于1.5倍板厚、折弯半径不小于材料最小弯曲半径——这三条是硬底线，踩线就得跟客户谈改图。

拿到图纸别急着开软件。我习惯先拿卡尺和圆珠笔，把产品图打印出来，对着光看零件展开后的形状。举个真实例子：一个1.5mm厚镀锌板的接线端子，图纸上有个宽2mm、长8mm的长腰孔。按经验孔径不该小于1.5倍板厚（2.25mm），这个2mm的孔已经悬了，更麻烦的是孔离折弯线只有3mm——折弯时孔会被拉变形，变成喇叭口。两种解法：先冲孔后折弯，孔距折弯线留够；或者先折弯后冲孔，但模具要多一个工位。最后跟客户确认改成3mm孔径、孔位移出折弯区5mm，模具少走一个工位，省了差不多两千块的成本。这种收益，排样做得再漂亮也省不出来。

材料性能也要在这一步搞清楚。客户图纸标注SPCC冷轧板、304不锈钢、H62黄铜，三种料的回弹量完全是三个世界。软钢回弹大概是折弯角度的1-3度，304能到5-8度，具体数值得靠试。材料的力学性能参数别凭记忆写，查一遍MatWeb材料数据库，抗剪强度和屈服强度的原始数据都有。我们团队的做法是建一本"回弹账"：每试一批新料新厚度，把实际回弹角记下来，下次同料同厚直接补偿，少走一轮试模。这本账现在的价值比任何手册都大。冲压件产量的盘子有多大也可以佐证这个行业的分量——根据中国模具工业协会的统计，2024年中国模具行业销售收入约3400亿元，其中冲压模具占比位居前列，协会官网有行业年报可查。

第二步：排样设计，材料利用率就是钱

排样就是决定零件在料带上怎么摆、步距多大、几个工位怎么排布。同样一个零件，单排改双排对排，材料利用率能差出10到20个百分点——年产量大的件，光材料费一年省出一套模具钱不是夸张。

先做展开计算。中性层系数按板厚和折弯半径查表，1.5mm板、内R1.5的折弯，中性层位移系数大概0.33，展开长度每处折弯按这个修正。展开图出来后开始在条料上试摆——这一步我现在还在AutoCAD里手工做，别信软件的自动排样，摆出来利用率是高了，冲裁力分布、载体的强度它不管。载体是料带连接零件送进的部分，太窄了送料会抖，太宽了浪费料，一般留料宽的8-15%做载体，具体看零件重量和送料机类型。

然后是工位排布。冲孔、落料、折弯、成型的顺序有个铁律：先冲导正孔，再冲工艺孔和外形废料，折弯从外到内、从大到小，最后是分离。有个项目我至今记得——徒弟把翻孔工位排在了折弯前面，结果折弯时料带刚性不够，翻好的孔被压塌了一角，整个料带报废。教训：折弯以后的工位，料带已经不平了，任何需要平板状态的成型都必须往前放。这一步要是想系统学，模具设计入门的六个阶段里有排样在整个设计流程里的位置说明。

搭边值也别死守手册。手册给碳钢板搭边1.5-2mm，实际量产中料厚1mm以下的小件，我们把搭边压到1.2mm，一年下来省的材料费相当可观。前提是送料机精度够、导正销状态好——搭边是料带的"筋骨"，剪太窄整条料带在模具里会像面条一样晃。

第三步：结构设计，模板厚度和间隙怎么定

结构设计的核心是把排样图翻译成模具零件：凹模板、卸料板、固定板、凸模、导正销，每块板的厚度和孔位精度在这一步定型。单边间隙取板厚的5-10%，卸料板和凸模的配合间隙取0.01-0.02mm——这两个数定错了，模具寿命直接腰斩。

模板厚度我给一组实用参考：冲1-2mm板的级进模，凹模板32-40mm，卸料板20-25mm，固定板18-22mm。凹模板薄了冲几万次就变形让口，厚了浪费材料还增加磨削工作量。凸模材料按产量选：十万件以下用SKD11，量大上粉末高速钢ASP-23，冲头崩刃换一次停线半天，材料差价早就赚回来了。凹模刀口形状也有讲究，细长孔别做直刃，加0.5-1度的后角，废料不容易堵在洞里胀裂凹模——这个细节是我修过一块胀裂的凹模板之后才刻进脑子的。

结构里最能体现功力的是卸料方式。弹性卸料板压着料冲，断面质量好、零件平整，但弹簧力量要算够：卸料力一般取冲裁力的5-10%，弹簧压缩量还要留20%余量，不然冲到后期弹簧"软"了，卸料板压不住料，零件会跟着凸模往上带。固定卸料结构简单力气大，但料没被压住，薄板件会翘曲。我个人的偏向很明确：1mm以下的薄板件一律弹性卸料，多花的模具成本摊到量产里根本不算钱。结构设计想再往深钻的，看这篇模具结构设计的七个关键点，虽然不是全讲冲压，但导向和卸料的思路相通。

图纸输出阶段，别只给装配图。每块模板的精加工图单独出，标清公差：凹模型孔尺寸按零件公差上差加间隙放，凸模按凹模减双边间隙。加工师傅拿到一份标注清晰的模板图，比拿到一份"师傅你自己看着办"的图，交期快一倍不止。

第四步：零件加工与装配，精度是磨出来的

冲压模具零件加工的主流路线是：粗铣六面、热处理、平面磨基准、慢走丝线切割型孔、成型磨凸模。凹模型孔的尺寸精度做到0.005-0.01mm，垂直度0.01mm以内——这个精度级别，快走丝给不了，别在这个环节省钱。

热处理的时机很多人搞错。模板先粗加工再淬火是对的，但粗加工要留磨量0.3-0.5mm，变形大的材料留0.5mm以上。Cr12MoV淬火硬度HRC58-62，SKD11真空热处理变形小，价格贵一截但省的磨削工时值回来。有一回我们图便宜用了市场料，淬火出来一块凹模板翘了0.8mm，平面磨磨了整整一天才救回来，磨完硬度还不均匀。材料这东西，进厂就测一下硬度再下料，五分钟的事。

线切割之后很多人忽略了去应力。型孔切完，模板内部应力重新分布，放两天再精磨，稳定性好很多。急单跳过这步，模具装上冲床冲一万次后导柱孔偏了，查原因查到怀疑人生。加工环节的完整工序链我在模具加工从粗加工到精加工的完整工序里写过详细版，这里不展开。

装配就是钳工的舞台了。凹模、卸料板、固定板三层同钻铰销孔，凸模逐个装入固定板后放到投影仪上查垂直度。钳工装配的顺序也有讲究：先装导柱导套保证合模顺畅，再装凸模凹模对间隙。对间隙这活，老师傅用透光法——合模后从底下打光看缝隙，均匀透光说明间隙对称。我学这个手法用了三个月才敢独立操作，急不来。

第五步：试模修配，模具的"成人礼"

试模不是验货，是模具的最后一道工序。试模要确认尺寸全检合格、断面质量达标、送料顺畅不停机；修配的主要对象是回弹补偿和间隙微调，占整个制造工期20-30%，预算时漏了这块，交期必炸。

首次试模前，先手动寸动冲几个完整的循环，眼盯着卸料板和导正销的动作。确认无误再挂自动。首件送检，尺寸报告拿回来，重点看三处：折弯角度、孔位、断面毛刺高度。毛刺标准一般0.1mm以下，超出说明间隙大了或者刀口钝了。折弯角度差2度以内算正常，按差值反向修凹模的R角和角度——回弹补偿就是"差多少补多少再过一点"，补过头了再往回修，修模这块料留了磨量就是为这一刻。

讲一个惨痛案例。一套电机铁芯级进模，客户催得急，试模冲了两千件尺寸稳定就放行量产了。量产到第八万件，孔位整体偏了0.05mm，全线停。拆模检查，发现是导正销磨损——试模时冲的是新模具精度最好的阶段，寿命中段的精度衰减没暴露。后来我们定了个规矩：试模必须满速冲够五千件，每隔一千件抽检一次孔位，画出偏移趋势线。这条土规矩救过我们至少三次。模具寿命管理的更多思路在模具寿命延长的实战记录里写得比我细。

试模合格不等于结束。把试模记录归档：回弹补偿值、修模部位、冲压速度、送料步距实测值，全写进模具档案。下次同类件，这份档案就是起点。模具这行的经验就是这么一点点攒下来的，谁也绕不过去。

常见问题

冲压模具设计一定要会三维软件吗？

二维AutoCAD是底线，排样图和模板图用它完全够。三维UG或SolidWorks是加分项——级进模的料带仿真、干涉检查，三维看得清楚。但别迷信软件，冲压模的核心是工艺思路，软件只是画图笔。我见过用CAD画出全套级进模的高手，也见过UG用得飞起却算不清冲裁力的新人。

一副冲压模具从设计到交模要多久？

看复杂度。简单单工序模，设计一周、制造两周，一个月内能交。中等复杂度级进模，设计两三周、制造六到八周，加上试模修配，三个月上下是常态。汽车覆盖件那种大家伙，半年起步。报价时把试模修配的两三成工期算进去，别拍脑袋压交期，压了就是给自己挖坑。

试模时产品尺寸总超差怎么办？

先分清是系统性偏差还是随机波动。全部孔位朝一个方向偏，查送料步距和导正销；尺寸时大时小，查冲床精度和料带张紧。系统性偏差修模具能解决，随机波动大概率是设备或材料问题，别急着动模具。修模之前先做这个判断，能省下大量白干的磨削。

自己设计模具交给模具厂制造可行吗？

可行但要掂量。你的图纸公差标注规范、工艺基准清楚，模具厂乐意接；图纸画得含糊，加工师傅按自己的理解做，装出来对不上间隙，返工扯皮全是你的责任。小厂我建议直接让模具厂设计制造一条龙，出了问题责任清晰。设计外包想了解更多门道的，看这篇模具厂家挑选的六个关键点再决定。

写了这么多，回头看看冲压模具设计与制造这件事，它本质是个"翻译"工作——把产品工程师的想法翻译成工艺，把工艺翻译成结构，把结构翻译成钢板上的一堆孔。每次翻译都会有损耗，好的设计师就是让损耗最少的那个人。我个人最看重工艺分析和试模这两个头尾环节，中间的结构设计反而可以靠标准化的模板体系兜底，头尾两步没有捷径，全是拿项目喂出来的手感。
