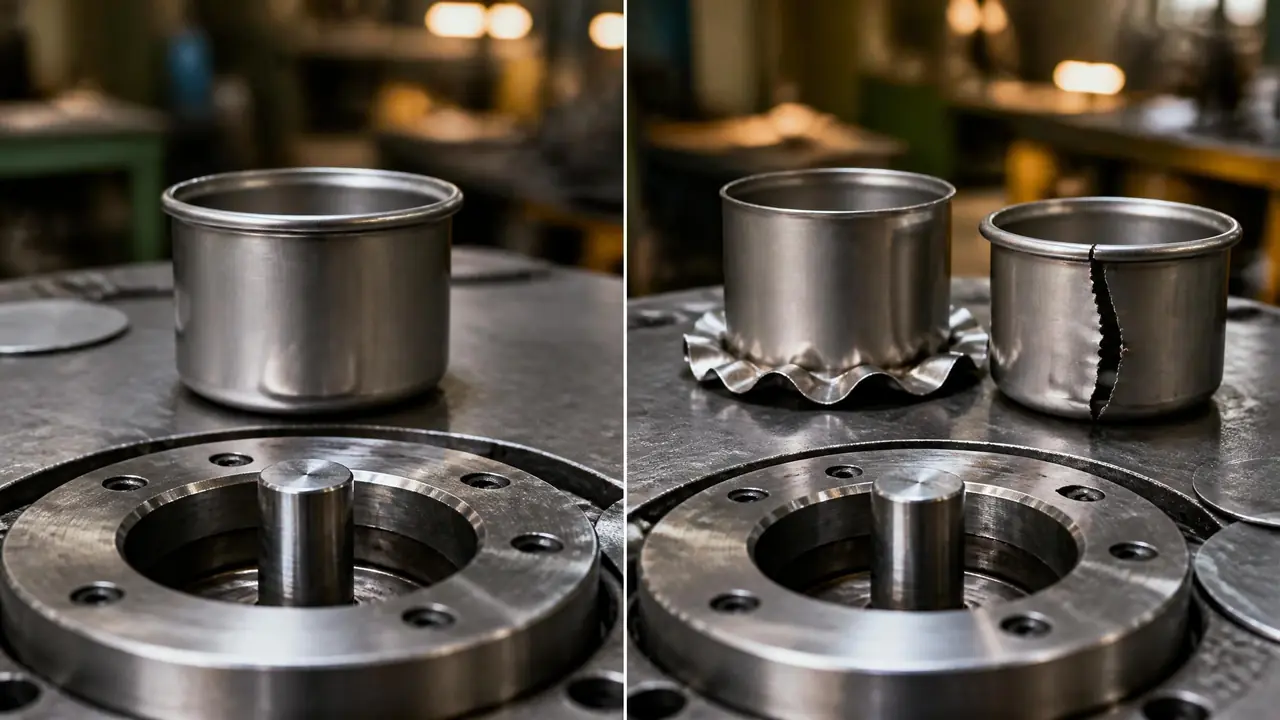

拉伸模具设计第一课：拉深系数、压边力与拉裂起皱的取舍

拉伸模具设计这行，新人独立出手的第一副模，十有八九栽在同一处：不是不会画图，是没算账。上个月厂里新来的小陈排一套304不锈钢口杯模，毛坯直接拿成品周长折算，试模一下午裂了三十多片0.6的料。师傅在旁边看热闹不吭声，等他急得转圈，才丢下一句：回去把拉深系数抄十遍。

我出师四年，在中山一家冲压厂专职做拉伸模，杯子、锅胆、滤网外壳这类圆筒件一年手里过十几套。这篇就把师傅教我、我又教给小陈的那套账摊开：系数怎么分道次，压边力怎么定值，裂和皱到底听谁的。照着走，至少不用拿料片交学费。

拉深系数：这料能不能一次拉到位，先算这笔账

拉深系数就是每道拉深后的直径除以前一道直径，首道低于0.5左右必裂，总系数不够就拆成两道三道拉。这是拉伸模设计的第一笔账，顺序别反：先算毛坯，再分道次，最后才轮到画模。

算法不神秘。圆筒件毛坯直径D，等于根号下d方加4dh，d是成品中径，h是件高。拿小陈那套口杯算，成品内径50、高60、料厚0.6，展开出来120出头，再贴2毫米修边余量，下料122。总系数拿50除120，约0.41。304首道极限系数在0.52上下，0.41塞不进一道，必须拆。

怎么拆有讲究。我习惯首道压在0.52附近，拉到直径62；第二道拿50除62，约0.81，正落在不锈钢以后各道0.78到0.82的安全带里。有人图省事，首道拉狠点到58，第二道只剩0.86，听着轻松，其实首道变薄已经超线，壁部埋了暗伤。我的态度很明确：道次宁可多一道，系数别贴极限，模具寿命和废品率都会谢你。

各家手册的数字略有出入，别背死，拿自家料试一片最准。对了，说到道次多就有人问：小件大批量也一道道开单工序模？电池壳、屏蔽罩那种量，行里都上连续拉伸模，一副模每个工位吃掉一个系数，料带直接走完，这篇连续拉伸模具怎么排工步讲得比我细，我就不抢戏了。

压边力：在皱和裂之间找那点余地

压边力等于压边圈环形接触面积乘单位压边力，不锈钢按3兆帕起步，这套首道口杯模约两吨半，靠油压机顶出缸的溢流阀调出来。拧大了裂，拧小了皱，这半吨的余量就是拉伸模设计的命门。

公式写在图纸上就一行：压边力等于接触面积乘单位压边力。首道毛坯120、拉到62，环形面积八千多平方毫米，不锈钢单位压边力取3兆帕，算下来两吨半。拉深力另算，圆周62乘料厚0.6再乘抗拉强度，七吨多，加压边不到十吨，车间那台110吨油压机绰绰有余。压边力就是下顶出缸顶出来的，看压力表拧溢流阀，一次只动零点几兆帕。

小陈问过我：为什么不一开始锁死一个数？锁不出来。料批次不同，油温不同，连拉几片模温上来，料的流动都不一样。我们车间的土规矩是首片宁小勿大，先让边缘出轻微波浪，再一点点加到波浪刚消失，在这个位置留半格余量锁住。跟拧瓶盖一个道理，劲小了漏水，劲大了拧裂。

这一步急不得。

压边方式我也站过队。弹簧压边便宜，可行程越长力越大，跟拉伸越往下越需要压住的规律反着来；氮气弹簧力值稳、能标定，一颗一千多到两千，我现在新模一律上氮气弹簧。至于汽车覆盖件那种大曲面，压边圈压不住才请出拉延筋，筋怎么定是另一套门道，这篇拉延筋从起皱和破裂两头讲透了，感兴趣接着读。

圆角、间隙、润滑：图纸上不起眼，试模全暴露

首道凹模圆角按8到10倍料厚取，单边间隙首道放1.1倍料厚、末道收到1.05倍，圆角抛亮再上浓拉伸油。三样在图纸上各占一行，出了问题全是大事。

我交的第一笔学费就在间隙。刚出师照冲裁模的思路，间隙给成跟料厚一样，心想贴得紧尺寸准。拉到两百件，凹模壁拉出几道纵向拉痕，料烧结在上面，修模抛了两天。师傅那句糙话我背到今天：拉伸模的间隙是给料留活路，料变薄了要涨，你不给它地方，它就咬你。后来首道统一放1.1倍，末道收1.05倍，再没烧过模。

这学费交得不冤。

圆角是另一个隐形杀手。凹模圆角太小，料拐弯时被折弯变薄，裂就从这个位置起。口杯首道按8倍料厚该取R5，我放大到R6，抛光像给刀开刃，油石过后砂纸收，一级级到亮。有回赶工期没抛到位，参数一模一样，废品率从2%跳到8%，返工抛光又降回去，这笔账只有亲手试过的人才信。

润滑别省。304粘模是出了名的，病根在加工硬化。实操上我只提醒一句：浓型拉伸油只刷在毛坯跟凹模圆角接触的那一面，压边圈底面保持干爽。整个毛坯泡油是大忌，料一打滑乱跑，拉出来的件壁高都不齐。

试模先皱还是先裂？按这个顺序查

皱在外圈先查压边力，裂在内角查圆角间隙和润滑，先看位置再动手，别一上来就烧焊改模推倒重来。口诀八个字：皱在外圈，裂在内角。

师傅这句话算我的入行券。边缘一圈波浪，是料流得太松，压边力加零点几兆帕，顺手检查压边圈有没有磨偏、局部不接触。裂在凸模圆角往上一点，是料流不动了，按顺序来：减压边力，放大圆角，复查间隙，换浓油，一般走到第三步就有起色。

还有不靠眼睛的招。拿超声波测厚仪测壁部最薄点，0.6的料拉完最薄到0.49以下，变薄超过18%，这模再调也是脆的，先改参数再谈量产。声音也骗不了人：拉得顺是均匀的沙沙摩擦声，快裂前会闷一下，跟人喘不上气一个动静，车间待久了听得出来。

回头看小陈那三十多片废料，没一片冤枉：系数没算，压边力瞎拧，圆角上还带着刀纹。拉伸模具设计说难不难，开模前把毛坯、系数、压边力三笔账算干净，试模时按皱在外圈、裂在内角去查，一副模的底子就有了。下回你再看见谁对着一片裂掉的圆筒发呆，把这两句递过去，能省他一下午。

常见问题

毛坯展开公式没算底部圆角，准不准？

根号下d方加4dh是无底圆角的简化式，圆角小的件误差不到百分之一，贴2到3毫米修边余量就盖住了。深锥、大圆角件才要按中性层精算，或者先冲一片毛坯试拉，皱边就修、不够就补。

兆帕和机床上说的吨怎么换算？

压力乘面积就行：8000平方毫米乘3兆帕是24000牛，约2.4吨。油压机上更直接，顶出缸活塞面积乘压力表读数，缸径100的缸在10兆帕下顶出约7.8吨，溢流阀拧到读数就是压边力。

不锈钢拉第二道之前必须退火吗？

看道次和变形量。口杯两道之间我们试过不退火直接拉，废品率百分之八，加一道退火降到百分之二。三道以上的活我不赌，中间必退，304硬化快，硬拉省下的退火钱不够赔裂片。

方盒子的拉伸系数能照圆筒算吗？

不能照搬。方盒直边料流得动，角部挤在一起，按角部圆角直径取系数再放宽一档，毛坯也不是圆片而是切了角的八角形。我头一回做方盒照圆筒下圆料，四个角全皱，裁成八角形才顺。

凹模用什么料做划算？

小批量HT250铸铁就够，自带微润滑不易粘；量产上Cr12MoV，淬到硬度58到60HRC，粘模严重的做TD处理。别急着堆进口料，拉伸模烧的多数是间隙和圆角，不是钢材不行。
