模具画图怎么学？软件选择、2D和3D分工与出图规范一篇讲透
把话放这儿：模具画图入门的关键不在软件多，而在分工清楚——AutoCAD管二维出图，UG、SolidWorks管三维建模分模，图层和标注按厂里规范来，三个月就能出第一套能下车间用的图纸。这篇按我带新人的经历，把软件怎么选、2D和3D各画什么、规范怎么落，一次讲完。
上个月厂里来了个实习的小伙，问我模具画图该先学哪个软件，他宿舍五个人装了五个软件，天天在群里吵谁的最强。我说你们吵错方向了，软件就是支笔，会画的人拿粉笔在钢板上都能给你讲明白一套模，先把2D和3D各管什么想清楚，比纠结版本有用得多。
我在设计部待了十一年，带过四个新人，出师最快的用了四个月，最慢的拖了大半年。差在哪？差的不是聪明劲儿，是学画图的顺序。顺序对了，三个月就能出第一套能用的图；顺序错了，天天在软件里转圈，图还是拿不出手。
学模具画图，先装哪个软件？
AutoCAD加UG是覆盖面最广的组合：CAD出二维加工图，UG做三维建模和分模，这两个上手，九成模具厂的画图活你都能接。别贪多，先精一样，再碰第二样。
市面上常被拿来比的就这几个，我把各自的活儿列张表，你自己对号：
| 软件 | 主战场 | 上手难度 | 我的一句话评价 |
|---|---|---|---|
| AutoCAD | 二维零件图、装配图、排位图 | 低，两三周会基本操作 | 厂里用了十几年没换过，十年前的老图全能打开 |
| UG（NX） | 三维建模、分模、排位、编程 | 高，光分模就得练两三个月 | 塑胶模绝对主力，会UG的设计工资普遍高一档 |
| SolidWorks | 三维建模、工装夹具 | 中 | 做设备和工装的厂用得多，纯模具厂反而少见 |
| 中望3D | 三维建模、出图 | 中 | 授权费便宜一大截，小厂这两年换它的不少 |
有人问我为什么不提CATIA，说实话那是汽车覆盖件厂的主力，普通塑胶模厂真用不上，学了也是压箱底。我的建议很直白：先AutoCAD后UG。CAD两三周就能出活，给你信心；UG慢慢磨，别指望一个月拿下。对了，正版UG单座授权按十来万算，小厂舍不得一人一个加密狗，都是几个人轮着用，你在厂里蹭机时练，反而比在家瞎摸快得多。
想看各软件更细的分工对比，延伸阅读里那篇CAD软件选择的文章讲得很全，看完再决定装哪个也不迟。
2D和3D怎么分工？

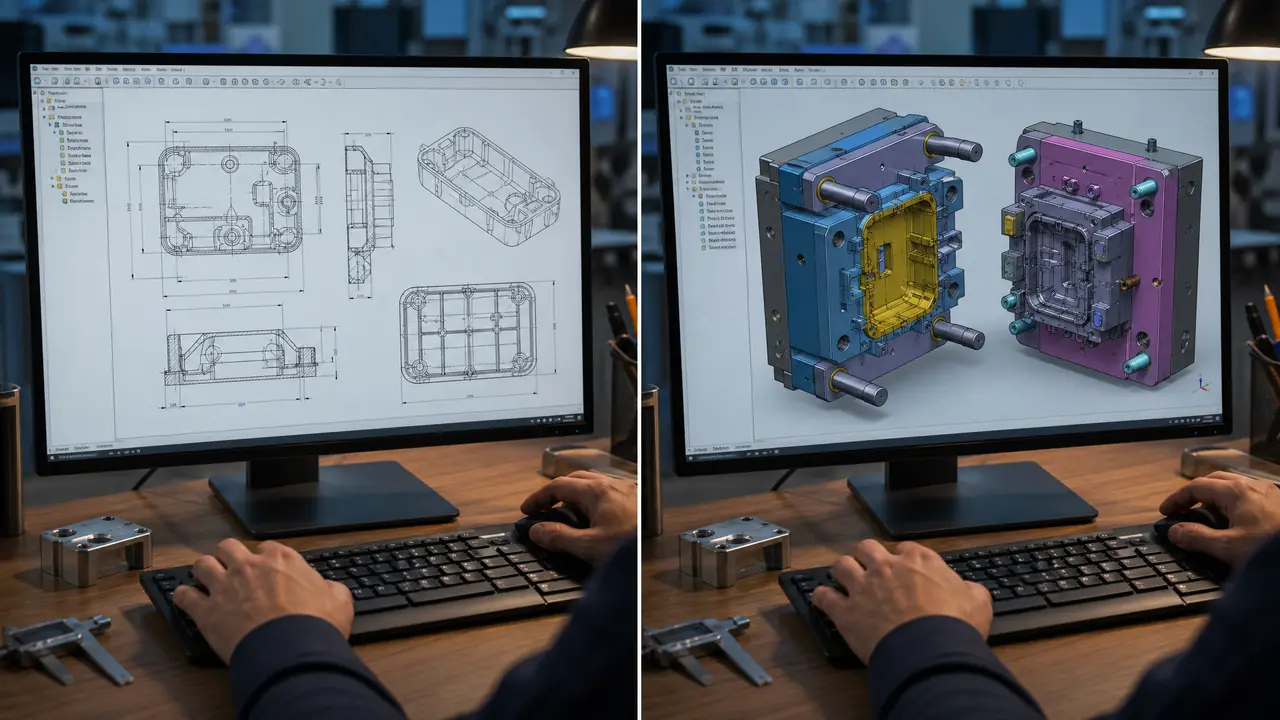

3D管形状，2D管加工：产品建模、分型面、前后模仁在UG里做完，落成车间能照着铣、照着磨的装配图和零件图，得回二维软件出。两步互相依赖，谁也替不了谁。
很多新人一上来猛学三维，觉得二维过时了。恰恰相反。你分模分得再漂亮，模仁要买料、CNC要编程、钳工要装配件，这些全靠二维图传递信息。我们厂的流程是固定的：产品3D进来先放缩水，再查拔模斜度，然后分型、排位，这套全在UG里干；定稿以后回CAD画模架装配图、顶针排位图、水路图，再一张一张拆零件图。一套中等复杂的塑胶模，二维图纸通常四十到六十张，3D文件就一个。
为什么二维图还是命根子？你去车间转一圈就明白了。CNC操机师傅看的是零件图上的公差，磨床师傅看的是配合尺寸，线切割师傅拿着图直接编程，没人会抱着你的三维模型转来转去。我带新人有个土办法：你画完一张零件图，自己假装是线切割师傅，只看这张图去备料，哪个尺寸没标、哪个配合没注公差，当场就能露馅。
2D和3D花的时间比例，塑胶模大致四六开：三维分模四成，二维出图六成。很多人想不到吧？画图的大头其实在二维，出错最多的也在二维——尺寸漏标、公差乱注、顶针孔位和3D对不上，返工全出在这些地方。
画图规范做不好，车间一眼看穿你是新手
规范就抓三件事：图层分清、缩水放对、公差按配合标注。做到这三条，老师傅拿到图不用问人就能开工；做不到，图纸会被原样打回来。
先说缩水，这是新手翻车第一名。塑料冷却会缩，画模仁之前必须把产品图按材料缩放。ABS一般按1.005放大，PP收缩大，我们常用1.015，PC用1.006左右。我见过最贵的一次教训：隔壁厂一个新人拿PP件按ABS的缩水放，1%的差距，做出来的箱体配合面全对不上，改模加返工赔了两万八，那哥们儿当月奖金一分没剩。
图层这块，CAD里别乱建。我们厂的标准是尺寸标注一层、中心线一层、剖面线一层、文字一层，颜色跟着层走。为什么要较这个真？一张装配图上几十个零件，转给别人修改的时候，图层乱了的图纸根本没法编辑，光整理颜色和线型就费半天。跟整理衣柜一个道理，叠得整齐，找一件衣服只要十秒。
公差标注是门学问。配合面才标严的，比如顶针孔和顶针的配合，我们标±0.02毫米；非配合的外形尺寸，±0.1就行。通通标严了加工费翻倍，车间师傅还会打电话骂你不会画图。零件图上每颗螺丝、每个水路接头都要有编号，标题栏里模具编号、材料、版本号缺一不可——版本号尤其要命，改过三次模的图和原图混在一起，装错一次就是几万块的事。
这些规矩听着琐碎，真上手了就是肌肉记忆。新人前三个月别嫌烦，一条条对着厂里的旧图纸抄格式，抄得多了自然就像样了。
那个实习小伙后来听了劝，先花三周啃CAD，第三个月开始跟我学UG分模，现在顶针排位图已经画得有模有样。模具画图这事儿没什么玄的，软件选对组合，分清二维三维各干什么，规范一条条照着执行，剩下的就是一张一张图喂出来的手感。你下周就能开始，别再纠结哪个软件强了。
常见问题
零基础学模具画图，多久能独立出图？
全职学的话，CAD两三周能画简单零件图，三个月能出整套二维图；UG分模要再磨三个月到半年。在职每天只能学一两个小时的，把上面的时间乘二比较现实。
普通笔记本电脑跑UG够不够用？
画模仁、中小型模具零件，四千五以上带独立显卡的笔记本基本够用。做汽车保险杠那种整模装配，还是得上台式工作站，笔记本转一天大模型会卡到怀疑人生。
只会软件不懂模具结构，能找到画图的工作吗？
很难。面试必问分型面怎么选、顶针怎么布、滑块什么时候用，软件操作只占三成。结构不懂，画出来的图车间没法用，试用期都熬不过。建议软件和结构同步学，看一点懂一点就上手画一点。
画图员和模具设计师是一个岗位吗？
多数厂里活儿有重叠，但薪资差一档。只会照结构画二维图的叫画图员，能独立做分模、排位、给客户提DFM意见的才算设计师。分水岭就在你能不能对一套模的结构负责，敢签字。
