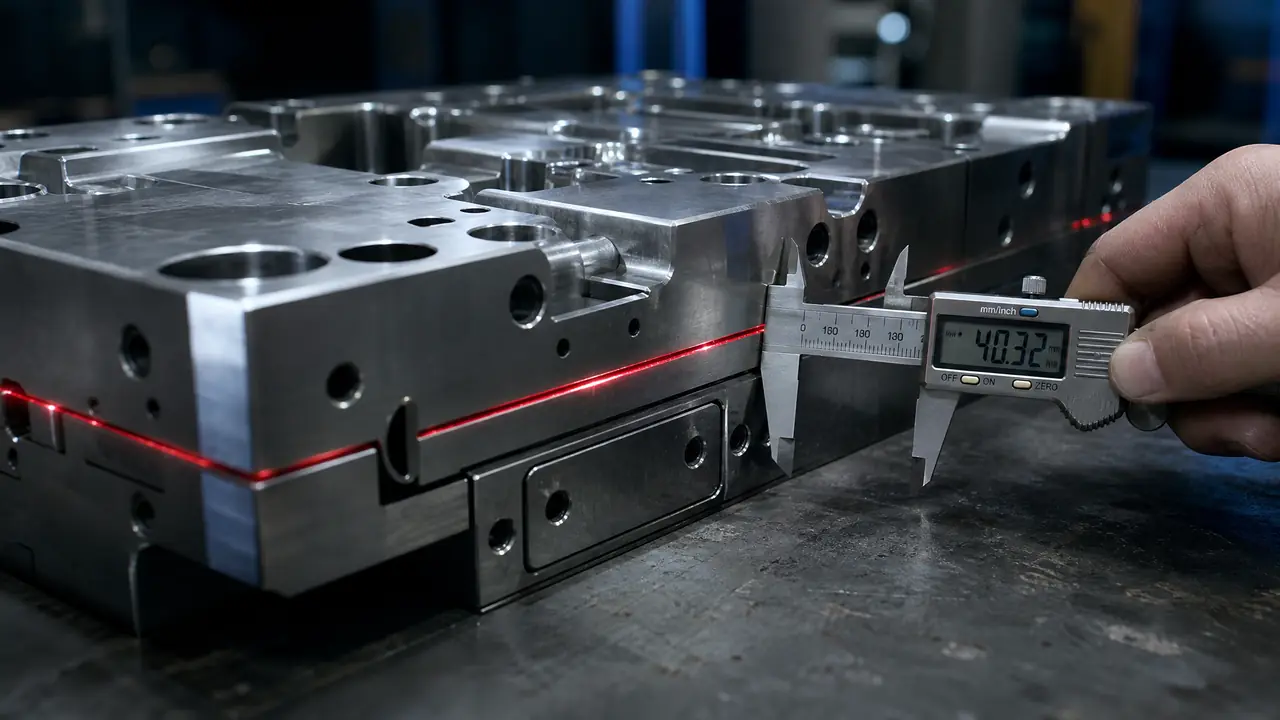

模具设计基础先学什么？公差与分型

后台隔三差五有人问我：模具设计基础到底先学什么？是不是先把UG的命令全背熟？我的答案每次都一样——先把公差和分型面这两块啃下来，软件真不用急。这两样东西决定你出的图是能直接开工，还是被车间师傅原样打回来。

我入行第一年就吃过这个亏。当时照猫画虎画了个PP材料的壳子，型腔尺寸按0.5%的收缩放，试模一打，产品整体小了将近2%，卡扣根本装不上，型芯型腔全部补焊重做，前前后后搭进去十几天。师傅没骂我，就说了一句：图纸上的每个数字都在传话，你没听懂而已。从那以后我才明白，模具设计基础拼的不是软件手速，是对这些数字的条件反射。

公差：图纸上的数字都在传话

公差是模具设计基础里最该先啃的一块，型腔尺寸放大还是缩小全由它说了算，绕不开，躲不掉。看不懂塑件公差等级，你连客户图纸要什么都读不出来，后面全是空谈。

国内注塑件的尺寸公差，行业普遍按GB/T 14486这套标准走，等级从MT1到MT10，MT1最严。做产品设计的最常打交道的是MT3到MT6这一档，图纸上没特别标注的尺寸，很多厂默认按MT7处理。你别死记数字，先学会看表：拿到一张图，先确认材料，再找到对应的基本尺寸段，然后顺着等级查公差带。同样是100毫米的尺寸，不同等级之间差的就是零点几毫米的量级，具体数值得翻表，别凭感觉拍。

为什么公差要排在软件前面？因为公差连着收缩率，收缩率连着型腔尺寸怎么放。材料打进模具冷却后要缩，你放模型的尺寸得先补上这部分。收缩率各厂手册都能查，我习惯记几个常用的：PP大概1.5%到2%，ABS在0.4%到0.7%之间，POM能到2%以上，加玻纤的PA66横竖方向收缩还不一样，容易翘。给我一张表，常用的就这么几行。

我试过最贵的一课就是开头那副PP壳：0.5%和2%之间差出的那一截，让整副模返工。从那以后我出图前必做一件事——把每个配合尺寸单独列出来，标清楚是孔配轴还是卡扣配槽，再反推型腔尺寸往哪边放。这个习惯花不了十分钟，省的是十几天的补焊。

分型面：一步选错，处处还债

分型面优先贴着产品最大轮廓走，先保证每一处都能顺利出模，再谈美观和省料，顺序不能反。碰到倒扣先想滑块和斜顶，别硬上，也别急着开软件拉分模。

带我的师傅教过一个口诀：先看能不能出模，再看好不好出，最后才算贵不贵。三个问题按顺序问，答不上来就别动鼠标。所谓能不能出，就是扫一遍产品，凡是垂直开模方向上有勾住的地方——侧孔、内侧凸台、反斜度——都得提前想好靠谁解决：外侧靠滑块，内测靠斜顶，或者干脆跟客户商量改产品。这些动作每加一个，模具结构就复杂一层。

我经手过一个带侧孔的仪表壳，产品图定下来时没人提分型的事，模具开到一半才把侧孔分型提出来。滑块加上斜顶，模价从八万多一路涨到十一万左右，交期还延了两周。这次之后我养成了个毛病：拿到产品图先拿笔在图上画分型线，画不出来就说明结构有雷，先解决雷再谈别的。

分型面还管着两件不起眼但要命的事：封胶和排气。动模定模贴合的地方要封得住胶水，不然飞边能飞到让你怀疑人生；型腔最后一处被填充的地方得留排气，行业里钢对钢的排气槽深度大概就0.02毫米上下，我用0.02的塞尺去试，塞不进去才算合格。这些东西CAD里查不到，全靠在车间里蹲出来。

分型面定了，后面的浇口位置、顶针排布才有的谈，整条线索我在塑胶模具设计完整流程那篇里拆得更细，这里只提一句：分型是所有结构讨论的地基，地基歪了，楼盖得再快也是白盖。

三个月到底能练到什么程度？

每天投入两小时，三个月足够把公差表读顺、把两板模的分型想明白，别贪多求快，软件往后排。命令谁都能查，判断力才是你跟别人的差距。

第一个月只干一件事：找三张真实产品图，把上面每个尺寸的公差都查一遍，逼自己回答一个问题——这个数是客户保的，还是模具保的？答不出来的地方去问师傅，或者翻标准。别小看这个笨功夫，我带过的新人里，能把一张图从头问到尾的，一个月后看图纸的眼神都不一样。

第二个月练分型，先别开软件。打印产品图，拿红笔画分型线，把倒扣一个一个圈出来，每个倒扣写清楚靠滑块、斜顶还是改产品解决。画错了对照实物找原因。这个阶段手绘比建模快十倍，你脑子里的结构没立起来，软件里拉出来的分型面就是空中楼阁。

第三个月再上软件做分模，这时候你会发现命令其实就那几个，难的是前面的判断。软件到时候再挑也来得及，选UG还是中望3D，看这篇模具CAD软件怎么选就够，不用纠结。三个月走完，你至少能独立画个简单的两板模，跟师傅对话不再一头雾水。

回到开头的那个问题：模具设计基础先学什么？我的答案没变，先公差，再分型面，软件垫后。公差让你听懂图纸在说什么，分型面让你想懂模具怎么长出来。这两关过了，剩下的就是把脑子里的东西搬进电脑，快慢只是熟练度问题。要是你现在手边正好有张产品图，今天就拿去查第一行公差，别等。

常见问题

公差是不是标得越严越好？

不是。公差每收紧一档，加工和装配成本就往上涨一截。我的习惯是只把配合尺寸卡紧，比如卡扣、轴孔这类，装饰性的外观尺寸能放宽就放宽。客户图纸标得过严的地方，都可以拿成本数据去谈。

分型面一定要是一个平面吗？

不一定。曲面分型、斜面分型、阶梯分型都很常见，外观件为了把夹线躲到不显眼的位置，经常故意走折线。核心就两条：面与面能封胶，加工够得着。平不平不重要，出得来模才重要。

零基础要不要先补机械制图？

要，而且放在最前面。三视图和剖视图都读不利索，公差表对你就还是天书。花两三周把三视图、剖视、局部放大这些基本看法补齐，再回头看公差，效率完全两样。

没进过模具厂，光看资料能学会吗？

入门阶段能，做到独立设计难。分型面、封胶、排气这些东西，纸面上看一百遍，不如蹲在注塑机边上看一次开模。哪怕公司没有机会，去找报废模翻一翻，看看分型面到底长什么样，比你多看十篇教程都管用。
